丹佛斯变频器的具体应用
丹佛斯变频器使用说明
丹佛斯变频器使用说明变频器，又称为交流变频调速器，是一种用于改变电机转速的设备。
丹佛斯是变频器领域的知名品牌之一，其产品具有高质量、高性能和高可靠性等特点，广泛应用于电力、水泵、风机等行业。
但是，对于初次使用丹佛斯变频器的用户来说，可能会遇到一些问题。
本文将为您提供一些使用丹佛斯变频器的基本指导。
一、基本配置在使用丹佛斯变频器之前，首先要检查电气连接和变频器的基本配置是否正确。
变频器的控制面板上有多个按键和指示灯，它们分别用于设置参数、监测运行状态等操作。
但是，在操作之前要确保变频器是否设置了正确的运行参数和保护参数，否则可能会影响电机的正常运行。
二、接线丹佛斯变频器具有多种接线方式，如单芯导线、YG耐火电缆等。
但是，无论使用哪种接线方式，都必须将接线工作交给专业人士进行，以确保电气连接的正确性和可靠性。
在接线之前，应该仔细阅读相关的接线图，了解电气连接的具体细节。
三、启动检查启动丹佛斯变频器之前，需要进行一些基本的检查工作。
首先，要检查电源是否正常。
然后，要检查变频器的控制面板上是否有报警或故障信号。
如果出现报警或故障信号，需要尽快排除故障。
最后，要启动电机，并使用万用表测试电机的电流、电压等参数，以确保电机正常运行。
四、参数设置丹佛斯变频器具有多种参数设置，如运行频率、转速控制方式、过载保护、速度限制等。
在使用之前，需要根据实际情况设置相应的参数。
如果不熟悉参数设置，建议查看相关的手册或咨询售后服务人员。
五、故障排除在使用丹佛斯变频器时，可能会出现各种故障，如输入电压过高、输出电流过高等。
当出现故障时，应该立即停机，并按照提示进行检查和排除故障。
需要注意的是，在排除故障之前，要先切断电源，以确保安全。
总之，丹佛斯变频器具有多种优势和应用特点，在使用之前，需要仔细了解相关的基本知识和操作规程。
对于不熟悉丹佛斯变频器的用户来说，建议咨询相关的专业人士或查看相关的资料，以提高使用效率和安全性。

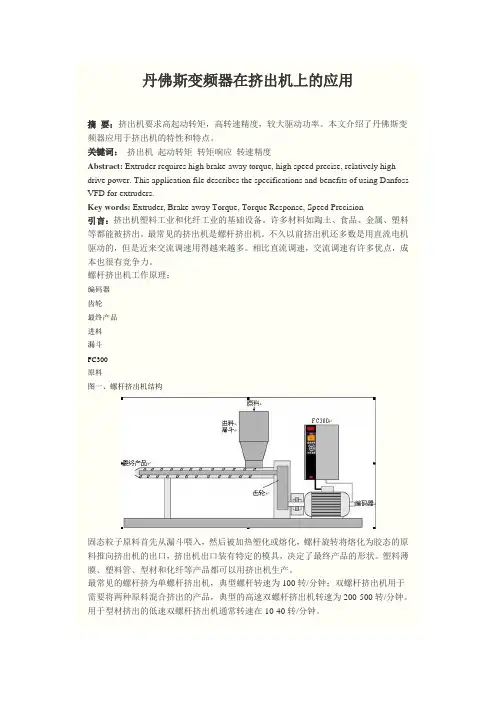

丹弗斯变频器在挤出机中的应用
丹佛斯变频器在挤出机上的应用摘要：挤出机要求高起动转矩，高转速精度，较大驱动功率。
本文介绍了丹佛斯变频器应用于挤出机的特性和特点。
关键词：挤出机起动转矩转矩响应转速精度Abstract: Extruder requires high brake-away torque, high speed precise, relatively high drive power. This application file describes the specifications and benefits of using Danfoss VFD for extruders.Key words: Extruder, Brake-away Torque, Torque Response, Speed Precision引言：挤出机塑料工业和化纤工业的基础设备。
许多材料如陶土、食品、金属、塑料等都能被挤出。
最常见的挤出机是螺杆挤出机。
不久以前挤出机还多数是用直流电机驱动的，但是近来交流调速用得越来越多。
相比直流调速，交流调速有许多优点，成本也很有竞争力。
螺杆挤出机工作原理：编码器齿轮最终产品进料漏斗FC300原料图一、螺杆挤出机结构固态粒子原料首先从漏斗喂入，然后被加热塑化或熔化，螺杆旋转将熔化为胶态的原料推向挤出机的出口，挤出机出口装有特定的模具，决定了最终产品的形状。
塑料薄膜、塑料管、型材和化纤等产品都可以用挤出机生产。
最常见的螺杆挤为单螺杆挤出机，典型螺杆转速为100转/分钟；双螺杆挤出机用于需要将两种原料混合挤出的产品，典型的高速双螺杆挤出机转速为200-500转/分钟。
用于型材挤出的低速双螺杆挤出机通常转速在10-40转/分钟。
传统驱动办法传统挤出机采用直流电机驱动。
但是直流电机需要定期更换电刷，直流电机耐恶劣环境的能力也较差，有的时候需要独立的干净的冷却空气。
日常使用中直流电机的典型故障现象为电刷打火、电枢变色、散热不足、剧烈噪声和振动等。
丹佛斯在农机中的应用
丹佛斯在农机中的应用随着科技的不断发展，各行各业都在不断寻求创新和进步。
农业作为人类最基本的生产方式之一，也不例外。
传统的农机设备，虽然在一定程度上提高了农作物的种植效率，但仍存在一些问题，如能源消耗大、排放量高等。
丹佛斯作为一家全球知名的工控设备制造商，在农机领域也有着深入的研究和应用。
本文将以丹佛斯在农机中的应用为主题，探讨其对农业生产的影响。
首先，丹佛斯将其先进的变频器技术应用于农机设备中，从而提高了农机的整体性能。
传统农机设备采用传动系统驱动动力的方式，往往存在能源消耗大、效率低等问题。
而丹佛斯的变频器技术可以实现对农机动力的精确控制，根据具体工况调整转速和负载，最大限度地提高农机的工作效率。
同时，变频器还可以实现对电力的精确控制，使农机运行更加平稳，减少能源的浪费。
其次，丹佛斯在农机的传感器技术方面也有着重要的应用。
传感器是一种能够感知环境信息的装置，可以将感知到的信息传输给农机控制系统，从而实现农机的智能化操作。
丹佛斯研发的传感器可以感知农作物的生长状态、土壤湿度、气温等信息，并通过实时监测和反馈，帮助农机操作员及时调整农机的工作状态，以适应不同环境条件下的农作物种植需求。
这种智能化的农机操作，不仅可以提高农作物品质和产量，还可以降低农机对环境的影响。
丹佛斯还在农机的节能降耗方面有着显著的贡献。
农机在工作过程中，往往需要大量的能源供应，而丹佛斯的节能技术可以有效降低农机的能源消耗。
例如，丹佛斯研发的高效电机可以提高农机的能效，减少能源浪费。
此外，丹佛斯的能量回收技术可以将农机工作过程中产生的余热和余能回收利用，从而最大限度地减少农机对能源的需求。
这些节能技术的应用，不仅可以降低农机的运行成本，还可以减少对环境的负面影响。
除了上述方面，丹佛斯还在农机的自动化控制、远程监控等方面有着广泛的应用。
农机的自动化控制可以降低劳动力成本，提高生产效率。
丹佛斯的自动化控制系统可以根据农机操作员的设定，实现对农机的自动化运行，从而减少人工操作的需求。
丹佛斯VLT5000flux在港口起重机上的应用
丹佛斯变频器在起重设备中的应用1．引言随着电力电子技术及自动化控制技术的迅速发展，近代交流传动逐渐成为电气传动的主流。
在异步电动机调速系统中，效率最高、性能最好的是变频调速系统。
伴随着变频调速技术的发展，变频调速系统以其稳定的性能慢慢的取代了原有的机械调速系统。
随着变频传动技术的不断发展，高性能变频器在港口起升设备中得到了广泛应用。
丹佛斯的VLT5000FLUX磁通矢量变频器以其出色的起升特性应用在江西国际集装箱码头两套35T龙门桥式起重机系统中。
2．系统工作方案2．1．起升系统性能要求门式起重机系统等起升设备是典型的位能性负载，对传动系统有一些特殊的要求：1）起动时具有大的起动转矩，通常会超过160%的额定转矩；在提升加速过程中提供高于200%以上的动态加速转矩。
2）由于系统中采用电磁机械抱闸进行煞车制动，所以变频器在起动、运行、和停止的各个时序中必须对此进行有效的精确控制。
3）由于吊钩在下降的过程中，电机处于发电状态，必须通过电能回馈单元或电阻制动单元来处理这部分能量。
4）变频器必须能承受被吊重物的起升和接触地面的时候，产生大的冲击性电流。
5）对于采用双机拖动的同轴起升变频传动控制系统还要充分考虑主从电机的控制方式，确保主从负荷分配均匀。
6）充分考虑到负载转矩类型，运行方式，电源质量，运行状态及降低投资成本选择变频器的容量。
2．2．采用的丹佛斯变频器VLT5000FLUX主要性能VLT5000FLUX是丹佛斯满足起重机等起升应用和其他高性能应用的新一代磁通矢量变频器：1）VLT5000FLUX具有极优的转矩特性，闭环控制时160%的零速保持转矩（60s）,180%的起动转矩（0.5s） ,2ms内160%额定转矩快速响应，及快的转矩控制补偿。
2）100%的电机励磁电流控制、检测转矩和控制转矩的方向的能力，自动的负载检测，平滑的负载转移运行，满足起重应用中的控制条件。
3）对于起升应用中的负载急剧变动的应用中,拥有强大的输出驱动能力,不会出现过载,过温的情况。
丹佛斯变频器纺织机械改造中的应用
丹佛斯变频器纺织机械改造中的应用一、丹佛斯变频器在传统粗纱机改造中的应用：在粗纱生产过程中影响成纱质量的因素之一就是开、停车及点动时所产生的细节问题。
对于传统的粗纱机而言，解决细节问题的手段是：启动加装电抗器使之在粗纱启动时电动机处于三相不平衡状态，从而降低电动机的起动力矩，以达到软启动的目的。
二是加装时间继电器与电磁离合器，使粗纱机在仃车时铁炮与筒管卷绕相脱离，筒管停止卷绕，而前罗拉则仍以惯性继续输出粗纱。
使前罗拉与锭壳之间的粗纱有一定的松弛程度，防止粗纱再次开车时产生的过度张力。
这两项防细节措施在实际使用过程中都在着致命弱点：一是启动过程中的电抗器。
它的作用原理是，当粗纱机启动时电抗器串接在三相回路中的一相，使电动机处在三相不平衡状态以降低电动机的启动力矩。
当粗纱机启动结束达到额定转速时，必须将电抗器短接，使电动机恢复三相平衡，投入正常运行。
这一环节是过时间继电器来完成的，如果时间继电器一但出现问题，就无法短接电抗器这样就会造成电动机长期运行在三相不平衡状态，这样就会导至电机发热烧毁；二是停车时的防细节装置是由两个时间继电器一个接触器与电磁离合器组成的，在生产实践中故璋率极高，且两个时间继电器的配合调节难度较大，目前此装置正常运行的极少。
综上所述，粗纱的防细节问题一直未能得到有效解决。
要消除开停车的粗纱细节较为理想的措施就是进行交流变频技术改造。
利用变频器固有的V ／F特性，使粗纱机主机电机按设定的时间启动与停止。
这样就可使粗纱主机启动与停止实现平滑，从而消除牵伸与卷绕之间的传动差异，消除机械冲击力与滑溜率，另外还可避免铁炮皮带打滑现象，消除开停车及点动时所产生的粗纱细节。
粗纱机的工艺转速可通过变频器的参数来实现需更换皮带轮。
经过改造，不但降低材料消耗，对电动机进行全保护，并且具有节电功能。
下面就是一款粗纱机A453的改造实例：1．变频器选择考虑到纺纱生产环境恶劣，粗纱又是重载起动，所以选用2800系列5.5KW的2855丹佛斯变频器。
丹佛斯系列功能说明
丹佛斯变频器VLT2800 系列是一款小巧的多功能变频器。其安装和维护都非常快捷方便。 具有人性化的操作界面和功能菜单设计，让调试工作变得轻松自如。
丹佛斯变频器VLT2900系列旨在满足中国市场的特殊需求。在纺织行业应用十分广泛。丹佛斯变频器VLT2900具有人性化的操作界面和功能菜单设计，让调试工作变得轻松自如。
深圳市宇隆伟业科技有限公司是丹佛斯变频器中国一级代理和授权专业服务中心，有着十多年的变频器销售和技术服务经验，是国内变频器同行业中的佼佼者。深圳市宇隆伟业科技有限公司代理的丹佛斯变频器主要型号有：
丹佛斯变频器VLT FC300系列是一款全能型的变频器。 Automation Drive 代表了一种理念，即通过单台丹佛斯变频器控制任何机器或生产线上从标准到伺服的整个运行范围。 智能化的即插即用技术和无可比拟的可靠性，让变频器操作变得如同游戏般简单。
丹佛斯变频器VLT FCD300系列是一种根据分布式安装理念设计的特殊型丹佛斯变频器。可以直接安装在电机上，或在电机附近的墙面上。广泛应用于汽车、食品、物料输送等传输机械工业中。
丹佛斯变频器VLT FCM300系列是电机和丹佛斯变频器完美结合的产品。 保持了标准电机的防护等级。 有效的节约了接线、机械方面的额外成本。
丹佛斯变频器VLT FC111系列是一款高质量的丹佛斯产品，专为多泵控制的OEM客户量身打造，他自动控制水泵运行，调节供水流量，不但使用户获得压力稳定、质量可靠的用水，更可以为系统带来显著节能、设备使用寿命大幅延长。
丹佛斯变频器特点和优势 变频器维修保养
丹佛斯变频器特点和优势变频器维修保养Danfoss丹佛斯变频器特点和优势通过快捷访问的端子、一体式 DIN 导轨安装和无需连接主电源即可复制配置的参数复制工具，可实现快速安装和设置。
可自由修改参数列表和创建特定应用的参数集合和默认设置。
PLC 功能可在变频器内创建独立的控制逻辑，未使用的 I/O 选件可用于其他机械相关任务。
内置的 RS-485 接口为变频器提供成本效益且简单易用的串行控制接口。
通过可选模块，VACON 20 可连接几乎所有基于 RS-485 或以太网的现场总线系统，包括Profibus DP、CANOpen、DeviceNet、Profinet I/O、EtherCAT、Modbus TCP/IP 和Ethernet IP。
VACON 20 适合所有常见的电压和广泛的功率范围，可优化全球各种加工行业中的垂直移动、包装、物料搬运和流量控制应用的性能。
供电电压和功率范围1 x 115 V...0.25-1.1 kW1 x 208-240 V...0.25-2.2 kW3 x 208-240 V...0.25-11 kW3 x 380-480 V...0.37-18.5 kWDanfoss丹佛斯变频器特点和优势通过内置的 PLC 功能实现独立和自定义的控制通过独特的无源冷却系统实现在苛刻环境下的性能优化凭借其紧凑的节约型设计，方便安装到空间狭窄的地方支持异步感应电动机以及永磁同步电动机可改进建筑自动化应用中的流量控制的专用功能B. 抗干扰措施：对于通过辐射方式传播的干扰信号，主要通过布线以及对放射源和对被干扰的线路进行屏蔽的方式来削弱。
对于通过线路传播的干扰信号，主要通过在变频器输入输出侧加装滤波器，电抗器或磁环等方式来处理。
具体方法及注意事项如下：（1）信号线与动力线要垂直交叉或分槽布线。
（2）不要采用不同金属的导线相互连接。
（3）屏蔽管（层）应可靠接地，并保证整个长度上连续可靠接地。
丹佛斯变频器FC51应用说明
丹佛斯变频器FC51应用说明丹佛斯变频器FC51应用说明1.简介1.1 变频器概述1.2 应用范围2.安装及调试2.1 安装位置选择2.2 电气接线2.3 软件调试3.参数设置3.1 基本参数设置3.2 控制模式设置3.3 输出特性设置3.4 保护参数设置4.运行控制4.1 启动和停止控制4.2 运行模式选择4.3 运行参数监测4.4 故障诊断与处理5.扩展应用5.1 外部输入输出控制5.2 外部通信接口应用5.3 PLC编程接口应用6.维护与保养6.1 清洁与防尘6.2 温度与湿度要求6.3 维护周期与内容7.常见问题与解决方案7.1 变频器无法启动7.2 变频器输出功率不稳定7.3 变频器故障报警解决方法8.附件8.1 变频器安装图纸8.2 变频器接线示意图8.3 变频器参数设置表格法律名词及注释：- 变频器：一种电子设备，用于控制电动机的转速和输出功率。
- 应用范围：指在何种情况下可以使用该变频器。
- 安装位置选择：选择变频器安装的最佳位置。
- 电气接线：将变频器与电源和电动机进行正确的接线连接。
- 软件调试：根据实际需要对变频器进行软件参数的调整和优化。
- 基本参数设置：设置变频器的基本运行参数，如电压、电流等。
- 控制模式设置：设置变频器的控制模式，如V/F控制、矢量控制等。
- 输出特性设置：设置变频器的输出特性，如电流限制、过载保护等。
- 保护参数设置：设置变频器的保护参数，如过热保护、短路保护等。
- 启动和停止控制：控制变频器的启动和停止。
- 运行模式选择：选择变频器的运行模式，如运行、停止、调速等。
- 运行参数监测：监测变频器的运行参数，如电流、电压、频率等。
- 故障诊断与处理：根据变频器故障报警进行故障诊断和解决。
- 外部输入输出控制：通过外部设备控制变频器的工作状态。
- 外部通信接口应用：使用变频器的外部通信接口进行数据传输和控制。
- PLC编程接口应用：使用PLC编程接口控制变频器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器的具体应用
济南创恒科技发展有限公司满建江
2012-6-14
变频器如何选择
1变频器的负载类型
2 变频器与负载的匹配问题；
I.电压匹配；变频器的额定电压与负载的额定电压相符。
II. 电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。
III.转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。
3 变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
变频器如何选择
4 对于一些特殊的应用场合，如高温，高海拔，
此时会引起变频器的降容，变频器容量要放大一挡。
5满足控制要求，选择的变频器是否在控制方式、
控制模式、起动转矩、转矩控制精度、速度控制精度、控制信号设定输入、速度反馈控制、多段速度
设定、通信接口等满足要求。
6.满足现场环境的要求，是否能在现场工业环境中正常运行。
温度，防水，防尘，防腐蚀气体等
1. 速度开环运行
VLT
Motor 12,13
18
27
24V DC
启动/滑停命令
按预定轨迹停车命令
380V AC/50Hz
50
53 55运行速度给定信号
1kΩ/0.5W
基本参数设定:
--出厂设定
变频器的几种运行方式
2.速度控制闭环运行
VLT Motor 12,13182724V DC
启动/滑停命令
按预定轨迹停车命令
380V AC/50Hz
50
5355运行速度给定信号
1kΩ/0.5W
测速光电编码器3233编码器B 相通道
编码器A 相通道
20
39
编码器技术参数:1.增量型24V 2.推挽输出,或PNP 开集输出
2.速度控制闭环原理
3.过程控制闭环运行VLT
Motor
12,13
1827
24V DC 启动/滑停命令
按预定轨迹停车命令380V AC/50Hz
50
53
55
受控物理量预定信号1kΩ/0.5W
与过程控制中受控物理量相对应的信号转换装置
（压力、温度、流量、流速、介质密度、气体含量、转速…）
54过程控制的反馈信号
0/4-20mA
20 com,D
4.
转矩控制
VLT Motor
12,13
1827
24V DC 启动/滑停命令
按预定轨迹停车命令380V AC/50Hz
50
53
55运行转矩给定信号1kΩ/0.5W
1
速度开环控制
变频器的运行条件:
根据运行频率的给定信号(由用户选定信号方式,即电压、或电流，预置参考值，通讯等)输出相应频率的电压波形以满足电机转速的要求.
实验：参数设置
Pump Valve (Open full scale)flow, Q
M FC n M = 0 to normal speed (rpm)
Pr n
电机的转速命令信号
2
速度闭环运行
变频器的运行条件:
根据运行频率的给定信号(由用户选定信号方式,
即电压、或电流，预置参考值，通讯等) 设定转速大小，并且电机轴后安装速度传感器，能将速度信号实时反馈给变频器，来自动校正速度的大小。
从而使实际电机转速与设定转速误差极小。
给定频率
速度反馈实验：参数设定
3
过程控制闭环
实验：参数设定
变频器的运行条件:
根据用户设定的受控物理量的控制数值
要求,一边调整电机的转速,一边检测受控
物理量的变化情况,并将受控物理的数值
维持在预定数值上.
Pump Valve (Open full scale)
flow, Q M FC n M = 0 to normal speed (rpm)
Pr n
受控量给定信号
0-10V ，或4-20mA 的反馈信号（代表若干压力数值）
4
转矩控制
变频器的运行条件:
根据用户设定的受控物理量的控制数值
要求,来设定电机的转矩，当设定转矩大于负载转矩时，电机加速上升，等于时电机匀速或静止，小于时电机静止。
给定转矩
实验：参数设定
面板的操作
变频器给定的几种方式
1 手动给定
2 预置参考值给定
3 模拟量给定
4 通讯给定
实验：参数设定
两台电机同步设定
1 手动给定
2 同一预置参考值给定
3 同一模拟量给定
4 一台变频的模拟量输出另一台变频模拟量输入
5 一台变频的脉冲输出另一台变频的模拟量输入
6同一通讯给定
7 加装同步运动卡件
实验：参数设定
手/自动转换设定
手/自动转换是指现场的两种控制方式，手动操作是指工厂现场技术人员在现场通过按钮启停设备，并根据工艺要求
控制设备的状态。
自动操作是指现场设备运行状况由中控室
信号给定。
变频器的手/自动转换有现场按钮切换。
变频器内部通过菜
单变换即可接受两个不同的信号。
实验：参数设定(CAD图)
变频器一般故障判断与解决
一、接地故障
变频器报警“接地”的可能原因:
1)电机电缆接地;
2)电机定子参数严重不平衡;
3)变频器电流检测电路失效.M
输出电抗器
电流传感器
变频器一般故障判断与解决
二.过电流
1.电机过载;
2.加减速时间过短;
3.电流传感器失效.
变频器一般故障判断与解决
三、过电压
过电压发生的主要工况:
1.大惯量负荷减速过程（减速时间过短）;
2.电网电压过高(420V AC);
3.电机的被动运行过程
--起重机械;M
VLT 3P 速度
时间减速过程
变频器一般故障判断与解决
四、变频器不能工作
1 面板无显示（多半原因是变频器整流模块损坏）
2 变频器启动时，断路器开关跳闸。
（可能原因是逆变器模块损
坏）
3 短路报警。
请检测电机的电源线是否出现互联现象。
检查变频
器的逆变模块是否损坏。
4正常温度下变频器过热报警。
请检查散热风扇是否正常运行，检查散热口是否堵死。
及时清理变频器的灰尘。
丹佛斯中国创恒
Danfoss China Truhigh
变频器模块的检测
使用万用表的二极管档，测量两极管的导通状况。
将红表笔放在L1上，黑表笔放在DC+上，若整流桥正常，二极管应该导通。
反向测量时不导通。
同理可测其他二极管的导通情况，来判断整流、逆变模块的是否正常。
