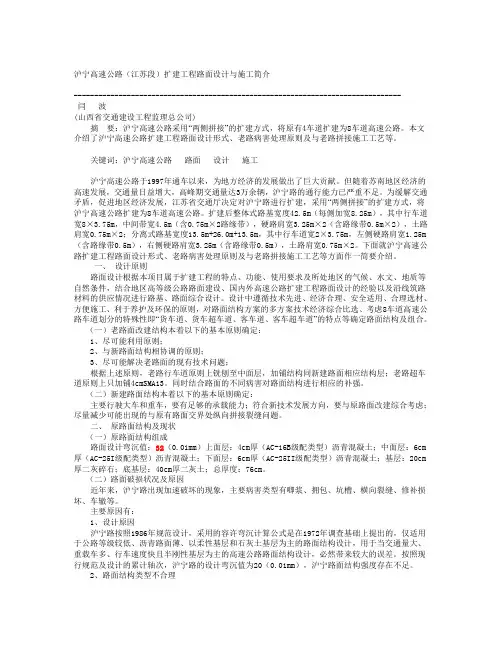

沪宁高速公路（江苏段）扩建工程路面设计与施工简介--------------------------------------------------------------------------------闫波(山西省交通建设工程监理总公司)摘要：沪宁高速公路采用“两侧拼接”的扩建方式，将原有4车道扩建为8车道高速公路。
本文介绍了沪宁高速公路扩建工程路面设计形式、老路病害处理原则及与老路拼接施工工艺等。
关键词：沪宁高速公路路面设计施工沪宁高速公路于1997年通车以来，为地方经济的发展做出了巨大贡献。
但随着苏南地区经济的高速发展，交通量日益增大，高峰期交通量达3万余辆，沪宁路的通行能力已严重不足。
为缓解交通矛盾，促进地区经济发展，江苏省交通厅决定对沪宁路进行扩建，采用“两侧拼接”的扩建方式，将沪宁高速公路扩建为8车道高速公路。
扩建后整体式路基宽度42.5m（每侧加宽8.25m），其中行车道宽8×3.75m，中间带宽4.5m（含0.75m×2路缘带），硬路肩宽3.25m×2（含路缘带0.5m×2），土路肩宽0.75m×2；分离式路基宽度13.5m+26.0m+13.5m，其中行车道宽2×3.75m，左侧硬路肩宽1.25m （含路缘带0.5m），右侧硬路肩宽3.25m（含路缘带0.5m），土路肩宽0.75m×2。
下面就沪宁高速公路扩建工程路面设计形式、老路病害处理原则及与老路拼接施工工艺等方面作一简要介绍。
一、设计原则路面设计根据本项目属于扩建工程的特点、功能、使用要求及所处地区的气候、水文、地质等自然条件，结合地区高等级公路路面建设、国内外高速公路扩建工程路面设计的经验以及沿线筑路材料的供应情况进行路基、路面综合设计。
设计中遵循技术先进、经济合理、安全适用、合理选材、方便施工、利于养护及环保的原则，对路面结构方案的多方案技术经济综合比选、考虑8车道高速公路车道划分的特殊性即“货车道、货车超车道、客车道、客车超车道”的特点等确定路面结构及组合。
沪宁高速公路江苏段路基路面设计概况
沪宁高速公路江苏段路基路面设计概况沪宁高速公路分东、西两段进行测设。
东段位于长江三角洲平原区，地势平坦，河网密布，全段长139.16km。
西段位于太湖平原区及宁镇丘陵区，地势起伏，沟壑岗谷，纵横相间，全段长109.05km。
东、西两段，尤数东段，广泛分布着大量软土层，对路基的稳定及变形影响十分突出，本文就路基路面设计及软土地基路堤设计的有关问题作简要介绍。
1 一般路基设计路基宽26m，为整体式路基，行车道及硬路肩横坡为2％，土路肩横坡为4％。
在填方路基地段，边坡坡度一般为1∶1.5，坡脚设1.0m宽护坡道。
当路基高度＞6m时，路基上部6m边坡为1∶1.5，路基下部边坡为1∶1.75，并在坡脚设2m宽护坡道。
坡脚外侧设深0.8m、底宽0.8m的梯形边沟，边沟外缘1.5m为公路用地界。
在挖方路基地段，边沟外坡脚均设有1～2m宽的平台，边坡坡率根据不同的地质构造、土石成份，一般为1∶1～1∶1.5，同时也根据不同的开挖高度分级设置，级与级之间设有平台截水沟，坡顶外侧5m再设地面截水沟，以拦截地表水免于冲刷边坡坡面。
公路用地线一般划在地面截水沟外侧1.5m处。
对无需设置截水沟地段，则划在坡顶以外1.5m处。
路基填土高度问题是东段路基设计任务的重点。
沪宁高速公路处于富饶的长江三角洲平原，土地资源珍贵，经济发达，地价亦高，而路基愈高占地面积愈多。
因此，路基的高低对降低沪宁高速公路造价有着十分突出的意义。
沿线土源缺乏，解决高路基的土方则需一笔可观的费用。
然而降低路基高度谈何容易，在人口稠密、河网密布、桥多通道多的条件下，降低路基高度面临许多困难。
初设中经过反复细致的工作，借鉴已建成的几条高速公路的经验，采取相应措施，最终将路基平均高度降低到3.6m。
这比“工可”的平均高度5m则迈出一大步，为节约土地、降低工程造价取得可喜的成果。
西段属平原和丘陵区，地形起伏较大，因此路基填挖变换频繁，横断面形式随之多样，有路堤、路堑、半填半挖等形式。
江苏省高速公路
中国国家高速公路组成部分
01 建设历程
03 境内高速
目录
02 公路规划
基本信息
江苏高速公路是中国华东地区程
1992年6月14日，沪宁高速公路江苏段正式开工。 1996年11月28日，沪宁高速公路江苏段正式通车，标志着江苏省高速公路通车里程实现了“零”的突破。 2000年，以京沪高速公路沂淮江段建成通车为标志，江苏高速公路总里程突破1000公里，达到1088公里。 2003年，随着盐徐高速公路徐宿段、京福高速公路徐州东绕城段建成通车，江苏高速公路总里程突破2000 公里，达到2003公里。 2006年，沿海、盐徐高速公路全线建成通车，江苏高速公路总里程突破3000公里，达到3355公里。 2007年，江苏高速公路总里程已达到3558公里。 2008年，随着苏通大桥、宁杭二期建成通车，江苏高速公路通车总里程达到3725公里，首轮规划的“四纵 四横四联”高速公路络主骨架全面建成，江苏在全国率先实现了高速公路联畅通。 2010年11月，江苏省高速公路通车总里程突破4000公里。 2015年，江苏高速公路通车总里程已达到4600公里，密度居全国各省区前列，首轮规划的“四纵四横四联” 高速公路络主骨架全面建成。
（2）纵线（6条）。纵一:赣榆至吴江；纵二:东海至吴江；纵三:阜宁至宜兴；纵四:新沂至宜兴；纵五:邳 州至溧阳；纵六:徐州至明光。
（3）横线（10条）。横一:沛县至丰县；横二:连云港至徐州；横三:连云港至宿迁；横四:滨海至泗洪；横 五:大丰至徐州；横六:盐城至蚌埠；横七:启东至扬州；横八:太仓至溧水；横九:太仓至高淳；横十:上海至吴江。
境内高速
苏高速
江苏省高速公路规划（2017-2035年）命名及编号图
谢谢观看
公路规划

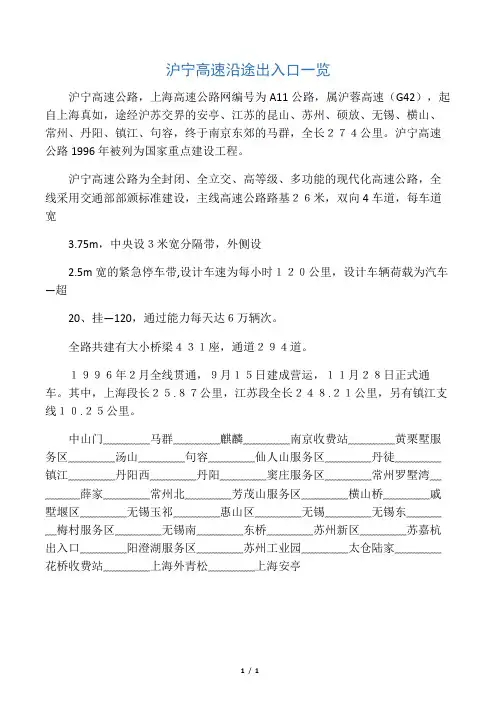

沪宁高速沿途出入口一览
沪宁高速沿途出入口一览
沪宁高速公路，上海高速公路网编号为A11公路，属沪蓉高速（G42），起自上海真如，途经沪苏交界的安亭、江苏的昆山、苏州、硕放、无锡、横山、常州、丹阳、镇江、句容，终于南京东郊的马群，全长２７４公里。
沪宁高速公路1996年被列为国家重点建设工程。
沪宁高速公路为全封闭、全立交、高等级、多功能的现代化高速公路，全线采用交通部部颁标准建设，主线高速公路路基２６米，双向4车道，每车道宽
3.75m，中央设３米宽分隔带，外侧设
2.5m宽的紧急停车带,设计车速为每小时１２０公里，设计车辆荷载为汽车—超
20、挂—120，通过能力每天达６万辆次。
全路共建有大小桥梁４３１座，通道２９４道。
１９９６年２月全线贯通，９月１５日建成营运，１１月２８日正式通车。
其中，上海段长２５.８７公里，江苏段全长２４８.２１公里，另有镇江支线１０.２５公里。
中山门﹏﹏﹏﹏马群﹏﹏﹏﹏麒麟﹏﹏﹏﹏南京收费站﹏﹏﹏﹏黄栗墅服务区﹏﹏﹏﹏汤山﹏﹏﹏﹏句容﹏﹏﹏﹏仙人山服务区﹏﹏﹏﹏丹徒﹏﹏﹏﹏镇江﹏﹏﹏﹏丹阳西﹏﹏﹏﹏丹阳﹏﹏﹏﹏窦庄服务区﹏﹏﹏﹏常州罗墅湾﹏﹏﹏﹏薛家﹏﹏﹏﹏常州北﹏﹏﹏﹏芳茂山服务区﹏﹏﹏﹏横山桥﹏﹏﹏﹏戚墅堰区﹏﹏﹏﹏无锡玉祁﹏﹏﹏﹏惠山区﹏﹏﹏﹏无锡﹏﹏﹏﹏无锡东﹏﹏﹏﹏梅村服务区﹏﹏﹏﹏无锡南﹏﹏﹏﹏东桥﹏﹏﹏﹏苏州新区﹏﹏﹏﹏苏嘉杭出入口﹏﹏﹏﹏阳澄湖服务区﹏﹏﹏﹏苏州工业园﹏﹏﹏﹏太仓陆家﹏﹏﹏﹏花桥收费站﹏﹏﹏﹏上海外青松﹏﹏﹏﹏上海安亭
1/ 1。

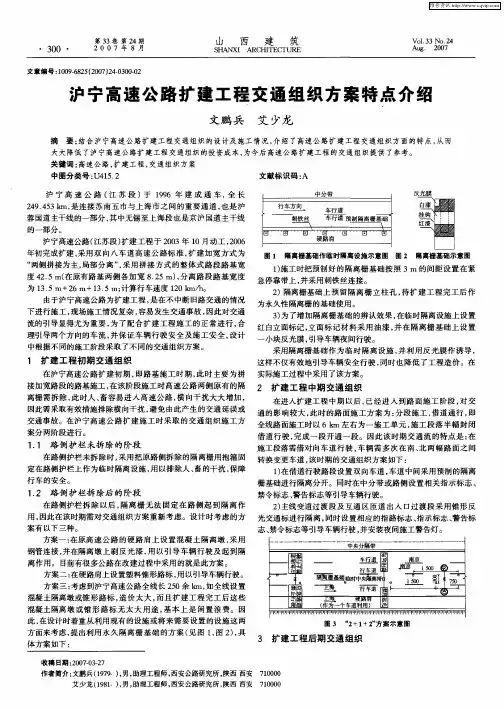

沪宁高速公路扩建工程交通组织方案特点介绍
