CWDM标准与关键技术
25g cwdm 标准 -回复
25g cwdm 标准-回复什么是25G CWDM 标准？25G CWDM（Coarse Wavelength Division Multiplexing）是一种数据传输标准，其主要应用于光纤通信系统中，用于实现多信道的数据传输。
CWDM技术通过将不同波长的光信号叠加在一根光纤中，实现在同一光纤中同时传输多个独立的数据信号，从而提高光纤的传输容量。
为什么选择25G CWDM 标准？25G CWDM标准之所以备受青睐，是因为该标准相对于传统的DWDM （Dense Wavelength Division Multiplexing）技术更为经济实用。
相比于DWDM，CWDM需要使用较大的波长间隔，通常为20nm，而DWDM 则需要更小的间隔，通常为0.4nm。
由于CWDM的波长间隔较大，常用的25G CWDM模块所使用的波长范围被限制在1270nm至1610nm之间的8个波长。
因此，25G CWDM要比DWDM更具成本效益，更适合于短距离通信系统。
25G CWDM标准的应用领域是什么？25G CWDM主要应用于光纤通信系统中，适用于不同的领域和场景。
例如，数据中心网络通信、校园网、城域网、广域网等。
25G CWDM可以为这些网络提供高带宽，同时在节省成本的情况下满足多信道数据的传输需求。
25G CWDM标准的典型链路是什么样的？一条典型的25G CWDM链路通常由多个组件组成，包括光源、WDM器件、光纤和接收器。
光源产生8个不同波长的光信号，波长范围通常为1270nm至1610nm。
这些不同波长的光信号经过WDM器件，被叠加在一根光纤上进行传输。
接收器则通过解调和分离信号，将它们恢复成原始的数据信号。
25G CWDM标准存在的挑战是什么？尽管25G CWDM标准有许多优点，但也存在一些挑战需要克服。
首先，由于波长间隔较大，25G CWDM的光纤传输距离相对较短，通常为几十公里。
其次，不同波长的光信号在传输过程中会受到光衰减和色散等影响，这可能会导致信号质量的下降。
CWDM系统解决方案
CWDM系统解决方案（一）一、名词解释WDM Wavelength Division Multiplexing ，波分复用器CWDM Coarse Wavelength Division Multiplexing ，稀疏波分复用器，也称粗波分复用器DWDM Dense Wavelength Division Multiplexing ，密集波分复用器DWDM（密集波分复用）无疑是当今光纤应用领域的首选技术，但其昂贵的价格令不少手头不够宽裕的运营商颇为踌躇。
有没有或能以较低的成本享用波分复用技术呢？面对这一需求，CWDM（稀疏波分复用）应运而生。
CWDM（Coarse Wavelength Division Multiplexing）系统，即稀疏波分复用系统，或称粗波分复用技术，作为一种经济实用的短距离WDM传输系统，在城域网应用中越来越受到大家的认可并已经实用化。
CWDM可应用于大都市和城域接入网，同时还可以应用于中小城市的城域核心网，在我国的实际应用中应该非常有前途。
一、DWDM的主要特点CWDM是波分复用（WDM）技术的一种，相对于DWDM而言，CWDM具有更宽的波长间隔，业界通行的标准间隔为20nm。
常用的波长为 1470nm、1490nm、1510nm、1530nm、1550nm、1590nm以及1610nm。
波分复用系统一般被分为3大类：密集波分复用（DWDM），波长间隔小于8nm，典型的波长间隔为0.8nm；稀疏波分复用（CWDM），波长间隔小于50nm，典型的波长间隔为20nm（ITU建议）；宽波分复用（WWDM），波长间隔在50nm以上。
CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm到1.2nm，所以相对于 DWDM，CWDM称为稀疏波分复用技术。
CWDM和DWDM有一定的相似性，区别主要有3点：（1）CWDM光波通道间距较宽，同一根光纤上复用光波长数比DWDM少。
光芯片cwdm中心波长
光芯片cwdm中心波长光芯片CWDM（Coarse Wavelength Division Multiplexing）是一种多波长光传输技术，其中心波长是该技术的核心之一。
CWDM 技术通过在光纤中传输多个不同波长的光信号，实现光纤的高效利用和大容量传输。
本文将围绕CWDM中心波长展开，探讨其原理、应用和未来发展前景。
一、原理CWDM技术是一种基于波分复用（WDM）的传输技术，它利用不同波长的光信号在光纤中传输，实现多路复用。
CWDM系统通常采用光纤光栅（FBG）等器件将不同波长的光信号分离和合并，使它们能够在同一根光纤中传输。
而CWDM中心波长则是指在CWDM系统中使用的主导波长。
二、应用1. 电信传输：CWDM技术可以在光纤中同时传输多个光信号，提高光纤的利用率。
它被广泛应用于光纤通信网络中，用于长距离传输、城域网和数据中心互连等场景。
CWDM中心波长通常包括1270nm、1290nm、1310nm、1330nm、1350nm、1370nm、1390nm、1410nm、1430nm、1450nm、1470nm、1490nm、1510nm、1530nm、1550nm、1570nm、1590nm、1610nm等。
2. 数据中心：随着大数据、云计算和人工智能等应用的快速发展，数据中心的需求不断增加。
CWDM技术可以满足数据中心对高带宽、低延迟的要求。
通过使用不同波长的光信号，可以实现多个数据通道的传输，提高数据中心的传输能力。
3. 无线通信：CWDM技术还可以应用于无线通信领域。
在无线基站的传输网络中，CWDM技术可以提供高容量、高可靠性的数据传输。
同时，CWDM中心波长的选择也可以根据具体的应用场景进行优化，以满足不同频段的传输需求。
三、未来发展随着通信技术的不断进步，CWDM技术也在不断发展和演进。
未来，CWDM中心波长的选择将更加灵活多样，以适应不同应用场景的需求。
同时，随着光纤通信的发展，高速率、长距离的传输需求也将不断增加，CWDM技术将会在这些领域发挥更大的作用。
CWDM解决方案
CWDM解决方案一、概述CWDM（Coarse Wavelength Division Multiplexing）是一种光纤传输技术，通过在光纤中同时传输多个不同波长的光信号，实现光纤的高效利用。
CWDM解决方案是基于CWDM技术的网络架构和设备配置方案，旨在提供高带宽、低成本的光纤传输解决方案。
二、方案设计1. 网络拓扑CWDM解决方案的网络拓扑通常采用星型结构，其中包括核心节点、汇聚节点和接入节点。
核心节点负责集中管理和控制整个网络，汇聚节点用于汇聚接入节点的光信号，接入节点连接终端设备。
2. 设备配置（1）CWDM MUX/DEMUXCWDM MUX/DEMUX是CWDM解决方案中的关键设备，用于将不同波长的光信号进行复用和解复用。
它将多个光信号合并为一个光纤进行传输，并在目的地将光信号解复用为原始的多个波长信号。
（2）光传输设备CWDM解决方案中的光传输设备用于将光信号在光纤中传输，包括CWDM光纤放大器、CWDM光纤衰减器等。
光传输设备的选择应根据网络的距离和带宽需求来确定。
（3）终端设备终端设备是CWDM解决方案中的最终用户设备，包括计算机、交换机、路由器等。
终端设备通过光纤接入CWDM网络，实现高速、稳定的数据传输。
三、方案优势1. 高带宽CWDM解决方案通过同时传输多个波长的光信号，有效提高了光纤的带宽利用率。
相比传统的单波长传输方案，CWDM解决方案能够在不增加光纤数量的情况下提供更大的带宽。
2. 低成本CWDM解决方案采用的设备相对于DWDM（Dense Wavelength Division Multiplexing）解决方案来说成本更低。
CWDM设备的制造和维护成本较低，使得CWDM解决方案更适合中小型企业或预算有限的项目。
3. 灵活性CWDM解决方案支持多种光纤传输距离和波长配置，根据实际需求可以进行灵活调整和扩展。
这使得CWDM解决方案能够适应不同规模和需求的网络环境。

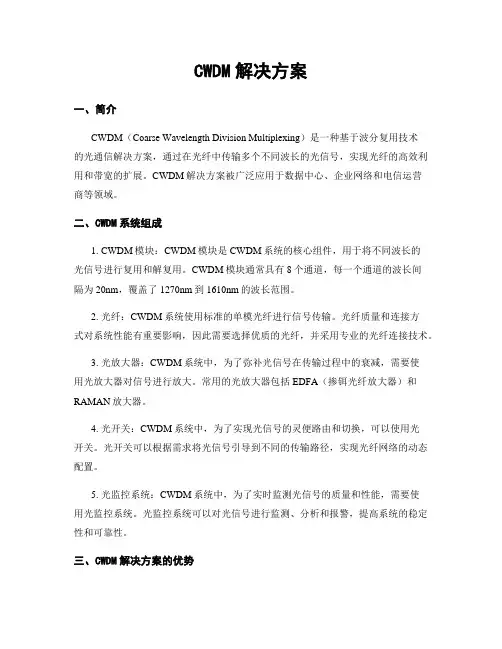

CWDM解决方案
CWDM解决方案一、简介CWDM（Coarse Wavelength Division Multiplexing）是一种基于波分复用技术的光通信解决方案，通过在光纤中传输多个不同波长的光信号，实现光纤的高效利用和带宽的扩展。
CWDM解决方案被广泛应用于数据中心、企业网络和电信运营商等领域。
二、CWDM系统组成1. CWDM模块：CWDM模块是CWDM系统的核心组件，用于将不同波长的光信号进行复用和解复用。
CWDM模块通常具有8个通道，每一个通道的波长间隔为20nm，覆盖了1270nm到1610nm的波长范围。
2. 光纤：CWDM系统使用标准的单模光纤进行信号传输。
光纤质量和连接方式对系统性能有重要影响，因此需要选择优质的光纤，并采用专业的光纤连接技术。
3. 光放大器：CWDM系统中，为了弥补光信号在传输过程中的衰减，需要使用光放大器对信号进行放大。
常用的光放大器包括EDFA（掺铒光纤放大器）和RAMAN放大器。
4. 光开关：CWDM系统中，为了实现光信号的灵便路由和切换，可以使用光开关。
光开关可以根据需求将光信号引导到不同的传输路径，实现光纤网络的动态配置。
5. 光监控系统：CWDM系统中，为了实时监测光信号的质量和性能，需要使用光监控系统。
光监控系统可以对光信号进行监测、分析和报警，提高系统的稳定性和可靠性。
三、CWDM解决方案的优势1. 高带宽扩展能力：CWDM系统可以将多个信号通过不同波长进行复用，实现带宽的扩展。
相比传统的单波长传输方式，CWDM可以提供更大的传输容量。
2. 灵便性和可扩展性：CWDM系统采用模块化设计，可以根据实际需求进行灵便配置和扩展。
可以根据网络的增长需求，逐步增加光通道，提高系统的可扩展性。
3. 成本效益：相比DWDM（Dense Wavelength Division Multiplexing）系统，CWDM系统的设备和维护成本更低。
CWDM系统使用的光模块价格相对较低，适合中小型网络的部署。
CWDM粗波分复用技术及其标准化进展(下)
CWDM粗波分复用技术及其标准化进展（下） 2003年9月24日 13:46 通信世界网南京邮电学院范忠礼编者按：通信技术和业务的发展掀起了全球通信网络建设的高潮，从而引发了DWDM 技术的迅速发展和应用。
但由于成本等原因，DWDM产品在城域网中的应用受到阻碍，因此，人们又开发出CWDM技术和产品以降低城域网的建设成本。
最近，有关CWDM技术的定位、发展趋势和应用范围等问题引起了人们的关注。
本期专家答疑栏目邀请南京邮电学院范忠礼教授就CWDM技术的相关问题进行了解答。
Q ： CWDM产品现状及在城域网中应用前景如何？A ：在CWDM在其国际标准产生之前，已有一些公司已推出CWDM相关产品。
美国LuxN 公司出品的CWDM模块支持8个CWDM信道，或者支持4个CWDM信道加16个DWDM信道。
将来这些系统有望在1290nm到1610nm的频谱内扩展到16个CWDM复用波长。
美国Nbase Xyplex公司也推出了类似的CWDM系列设备，而且系统具有全面的网络管理功能，能对设备远程监控、配置和告警。
而Ocular公司推出的采用CWDM技术的产品有OSX-6000和0SX-1000两个系列的交换设备，其最大特色在于能为高端用户提供专用波长信道服务和SAN服务。
前不久，时代华纳公司已签署长期采购协议，将用包含CWDM模块的WavSystem设备在纽约、俄亥俄等地部署千兆城域网等。
北电网络的passport 8600 系列路由交换机支持通过千兆以太组成城域网骨干，用具有8种彩色波长的CWDM GBIC模块，目前已在我国城域网应用，在我国，最近已有公司如上诠、朗光等也陆续推出CWDM 产品。
在光纤方面，日本住友电气推出了两种最适于CWDM的Metro低水峰（LWP）光纤。
该光纤最大限度消除纤中OH离子残留量，降低了传输损耗。
具体来说，是将1385nm 附近的传输传输损耗降低到与1310nm段损耗同等以下的水平，便于1260 nm到1625 nm 全光波段波分复用。
谈谈CWDM技术
密集 波分 复 用 技 术 （ ＷＤ 的 巨 大带 宽 和 传 输 Ｄ Ｍ）
１ 粗 波 分 复 用 （ ＤＭ） 术 及 发展 ＣＷ 技
Ｃ Ｍ（ ｏｒｅＷａｅｅｇ ｉｉ ｏ ｌｐｅｉｇ ＷＤ Ｃ ａｓ ｖ ｌ ｔ Ｄｖｓ ｎ Ｍｕｔ ｌ ｎ ） ｎｈ ｉ ｉ ｘ
数据 的透 明性 ， 人们 对其寄 予很 大的希 望 。 使 但是 ， 由
Ｃ Ｍ 技 术 充 分 利 用 了城 域 网 波 长 间 隔 宽 、 ＷＤ 传 输 距 离 短 的特 点 ， 只采 用 多通 道 激 光 收发 器 ， 复 用 对 器 的选 择也 只需 用粗 波 分复 用器 和解 复 用器 ，因此 ，
无 须 采 用 比较 复杂 的控 制技 术 以维 护 较 高 的系 统 要
求 。 由于器 件成 本 和系统 要求 的降低 ， 得实 现起 来 使 也 更加 容 易 ， Ｃ Ｍ 系 统仍 能 和 Ｄ Ｍ 一样 支 持 但 ＷＤ ＷＤ
多业务 接 口，可 以提 供 Ｓ Ｈ 接 口，实现 Ｉ／ ｔｅｎ ｔ Ｄ Ｐ Ｅ ｈｒｅ ｏｅ Ｄ Ａ Ｍ ｖｒＳ Ｈ；可 以为路 由器和 Ａ Ｍ交 ｖｒＳ Ｈ、 Ｔ ｏｅ Ｄ Ｔ 换 机 提 供 光 纤 直 连 接 口 ，实 现 Ｉ／ ｔｅｎ ｔ ｏ ｅ Ｐ Ｅｈ ｒｅ ｖｒ
维普资讯
网络与多媒体
有 线 电视 技 术
谈 Ｃ Ｄ 技 Ｗ Ｍ
董会 奇 成 钊 陕西省广播电视信息网络股份有限公司宝鸡分公司
摘 要 ： 文 对 Ｃ Ｄ 技 术发 展 及 优 势 做 了 全 面 的 介绍 。 本 Ｗ Ｍ
关键词 ：ＷＤ Ｃ Ｍ 光 纤传 输
图 １ ｃ Ｍ 在 整个 传 输 波 段 上 波 分 （８通 道 ，０ ｍ 问隔 ） 意 图 ｗＤ １ ２ｎ 示
电信级25G CWDM光模块技术要求
电信级25G CWDM 光模块技术要求
5G 建设网络信号带宽和天线通道数呈数十倍增长，CPRI 协议下的接口带宽需求过高，相应光模块价格高升。
eCPRI 协议可大幅降低前传带宽的要求。
5G光模块接口带宽需求从CPRI 的100G 下降至eCPRI 的25G，对于25G CWDM光模块需求增长，相应的技术要求自然也非常严格。
以电信级CWDM光模块为例，25Gb/s CWDM光模块外壳应采用金属封装外壳，支持热插拔功能，支持光纤LC接口且功耗不超过2W。
除此之外，25G CWDM光模块还需要达到以下技术要求。
25G CWDM光模块极限要求
贮存温度：-40℃至+85℃
贮存相对湿度：5%至95%
带高速引脚的ESD阈值电压（HBM模式）：最大1000V
带其他引脚的ESD阈值电压（HBM模式）：最大2000V
电源电压：-0.5V至+3.6V
25G CWDM光模块工作条件
工业级温度等级：-40℃至+85℃
电源电压：3.14V至3.46V
25G CWDM光模块光接口规格
25Gb/s CWDM双纤双向光模块（AAU侧，前3波）光接口技术指标
25Gb/s CWDM双纤双向光模块（DU侧，后3波）光接口技术指标
25G CWDM光模块眼图规格
25G C WDM光模块眼图模板
25G CWDM光模块数字诊断监控功能要求
25G CWDM光模块标签规格
为了区分不同发送波长的光模块，前6波25Gb/s CWDM双纤双向光模块的色标样式及色
本文数据来源：《中国电信面向5G前传的无源彩光粗波分复用设备技术要求》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CWDM1 CWDM的技术标准CWDM是指信道之间的波长间隔较大的一种波分复用，即人们所称的粗波分复用。
CWDM（粗波分复用）技术的出现使运营商找到一种低价格、高性能的传输解决方案，由于CWDM具有低成本、低功耗、小体积等诸多优点，在城域传送网已经有了一定应用。
许多国内外制造商也开始研发和陆续推出产品，ITU也在加速其标准化进程。
CWDM技术提高了光纤利用率，给运营商和用户以更大的灵活性。
ITU－T的CWDM建议。
“针对WDM应用的光谱间隔：CWDM波长间隔”。
在1270～1610nm范围内，建议了波长间隔20nm的18个可用波长，可以在光纤上使用，如图所示。
IEEE的10GbE系列标准。
该系列主要包括850nm窗口的10GBaseSX-4 CWDM和1310nm窗口的10GBaseLX－4CWDM两个标准。
10GBaseLX-4 CWDM同］TU－T建议1310nm窗口的标准相似，只是其波长间隔为，即WWDM。
由于仅采用了4个波长，波长间隔较大的信道之间能够容许更大的色散，每个信道传输速率可以达到s，传输距离超过10km。
在1310nm 窗口建议的可选信道波长为：（～）；（～）；（～）：（～）。
0IF的VSR－5标准。
在40Gb/s的VSR5中的4×10CWDM方案中，4路传输速率为s至s的并行数据信号，分别驱动4个波长在至的激光器。
每个激光器的中心波长间隔为，同IEEE的标准一致。
从这些激光器发出的光经一个光复用器耦合到一根普通的单模光纤中，复用后的光信号以s至s的速率在光纤链路上传输。
以上几个国际建议标准，趋向于统—采用波长间隔的IEEE和0IF建议。
这样在1260～1625nm的波长范围内，可用波长数为17个，16个波长可以在城域网或者局域网的范围内分配给用户使用，剩余一个波长用做管理信道。
2 CWDM系统优点CWDM系统的最大的优势在于成本低，其主要表现在器件、功耗、集成度几个方面。
器件成本低CWDM技术将大大降低建设和运维成本，特别是激光器和复用器/解复用器成本。
对于波长间隔小于50GHz DWDM系统，激光器需要采用精密的温度控制电路来控制波长，有时需要采取波长锁定器等来保证波长的准确性和稳定性。
光复用器（滤波器型）则需要精确的上百层多层介质膜器件，为了防止同频和异频串扰，还必须采用多次滤波等。
而CWDM则不需要激光器制冷、波长锁定和精确镀膜等复杂技术，大大降低了设备成本。
功耗低DWDM系统激光器集成了Peltier致冷器，采用的温度检测和控制电路消耗较大的功率，每波长需要消耗4W左右，CWDM的无致冷激光器及其控制电路每波长只需要约左右。
对于多波长和高速率的DWDM系统，单盘功耗控制是系统设计中的一个困难问题。
采用无致冷激光器的CWDM系统的低功耗减少电源备用蓄电池，降低成本。
体积小，集成度高CWDM激光器物理尺寸上远小于DFB激光器。
DWDM光发射机尺寸是CWDM光发射机的5倍左右。
由于CWDM激光器结构和简单的控制电路，单个模块可以实现多路光收发，目前商用器件已经做到4路transceiver集成在一个尺寸仅为16cm′9cm′的模块，相当于一路DWDM系统光转发器大小。
CWDM系统不使用光放大器，因此有可能设计成结构紧凑的台式或者是盒式设备，非常方便安装和维护。
3 CWDM系统的关键技术传输介质。
由于CWDM在1260～1625nm的范围内采用了等间隔的波长信道，因此，推荐的传输介质是无水峰的ITU－T的光纤。
但是对于波长数量较少的情况，可以避开水峰，例如VSR5的4×CWDM方案，采用普通光纤即可。
色散位移光纤由于四波混频等非线性效应的影响，对于C波段的DWDM系统不适用。
四波混频效应是影响C波段DWDM传输系统性能的主要因素，它主要与光功率密度、信道间隔和光纤的色散等因素密切相关。
光功率密度越大，信道间隔越小，光纤的非线性效应就越严重。
DWDM通过增加光纤的有效传光面积，以减小光功率密度；在工作波段保留一定量的色散，减小光纤的色散斜率，增加波长间隔等方法来减小四波混频等非线性效应。
但是对于CWDM系统，波长间隔超过20nm，并且传输距离相对较短，四波混频造成的信道串扰影响要小得多。
因此光纤也是CWDM系统的可选传输介质。
光源。
直接调制的无制冷分布反馈（Distributed Feedback Bragg，DFB）激光器的线宽窄，输出功率达到1mW，直接调制速率可以达到s，在光纤上传输距离能够超过80km，是比较理想的CWDM光源。
光源的线宽和波长信道间隔直接决定了CWDM和DWDM所采用的激光器的不同。
波长信道间隔决定了光源容许的由于制作工艺、温度特性及调制电流等造成的中心波长漂移范围。
在DWDM系统中，由于工作波长较为密集，一般波长间隔只有几个纳米到零点几个纳米，因此要求用于系统使用的激光器波长必须精确，并具有良好的稳定性，要有与之相配套的波长检测与稳定技术。
℃范围内，波长漂移可以达到±。
同DWDM技术采用的DFB光源相比，CWDM采用的无制冷DFB光源具有更大的优势，其封装体积小，可以达到××，单个封装好的激光器功耗为，电光转换效率达到％。
而DWDM的光源由于要求的波长漂移小，必须进行制冷，因此其体积和功耗相对较大，经过封装后的体积是没有制冷的DFB激光器的8倍，功耗达到5W，电光转换效率只有％。
因此，CWDM的激光器成本只有DWDM所采用的激光器成本的四分之一到五分之一。
VCSEL是CWDM系统的另一个可选方案。
VCSEL谐振腔的构造方式，决定了其成本比DFB激光器更低，无须制冷，封装简单，易于集成，特别适合二维和三维光互联。
在850nm窗口，主要采用了VCSEL激光器作为光源。
在1310nm窗口，随着VCSEL 技术的成熟，其成本进一步降低，CWDM标准倾向于采用VCSEL。
在长波长1550nm 的窗口，同DFB激光器相比，由于工艺水平限制，虽然阈值电流只有1～2mA，但是其输出光功率要低一些，很难达到0dBm。
DWDM系统的多波长光源的最简单结构是将不同波长的LD排列在一块晶片上的阵列化光源，但因成品率低，基片尺寸大，使每块晶片的收容率降低，显示不出低成本的优点。
而VCSEL阵列特别适合于多波长的CWDM系统，因此随着工艺水平的进步，在整个可用波长范围内，VCSEL是比较有竞争力的可选光源之一。
接收器。
同DWDM光传输系统相比，在CWDM方案中，光电探测器的响应带宽要相对宽一些，要求能够覆盖整个的ITU CWDM方案的波长范围，由光电探测器前的光滤波器实现信道间的区分。
宽带的PIN和APD均可以作为光电探测器，PIN的价格低一些，APD则可以提供9～10dB的增益。
在接收器中对电路也要采用宽带跨阻放大器（Trans Iinpedance Amplifiers，TIA），以提高灵敏度。
典型的s光接收系统，在误码率10-10的条件下，采用PIN/TIA，其接收灵敏度为－24dBm，采用APD/TIA，接收灵敏度可以达到-33dBm。
CWDM光复用/解复用器和光分插复用（OADM）。
光复用器和解复用器都是WDM系统的重要组成部分，一般为无源器件。
光复用器用于在传输系统的发送端，是一种具有多个输入端口和一个输出端口的器件。
光复用器的每一个输入端输入一个预选波长的光信号，输入的不同波长的光波由同一个输出端口输出。
而光解复用器的作用与光复用器正好相反，它的作用是在传输系统的接收端将对端设各发送过来的多个波长光信道分开。
用于光复用/解复用器的光滤波器器件的性能优劣对系统传输质量有决定性的影响。
它们的主要性能指标是插入损耗和串扰。
通常要求光滤波器的插入损耗低且单个通道的损耗偏差小，通道内损耗平坦，通路间的隔离度高，偏振相关性好和温度稳定性好。
根据ITU－T的建议，单路CWDM光滤波器的带宽应在13nm范围内平坦，插入损耗1dB左右，8信道复用/解复用滤波器的插入损耗为4dB。
信道间隔离度大于30dB。
目前CWDM的光滤波器通常采用光学介质薄膜技术实现，其温度漂移可以达到℃，相当于在±35℃范围内温度变化时，滤波器中心波长偏移在±范围内。
由于要求的滤波器带宽较宽，在技术上容易实现，例如，20nm带宽的滤波器，大约50层的膜系就可以实现。
同样采用光学介质薄膜的DWDM光滤波器由于要求带宽窄，要达到200GHz的带宽，需要超过100层的膜系实现，因此DWDM通常采用光纤光栅实现，造价相对较高。
图 3 1是CWDM中常用的光复用/解复用器和OADM方案。
图 3 1采用5个节点、8个波长的CWDM方案从图中可见，8路CWDM滤波器和4路OADM中采用相同的基于介质薄膜的光纤集成滤波器，波长间隔20nm。
波长1、3、5、7分别在每一个节点下路，在双向传输系统中，波长2、4、6、8可以用做上行信道，在单向传输系统中，则可以用做下行信道的上路信号。
如果光纤的损耗为km，在系统灵敏度为-33dBm的条件下，考虑到每个OADM的插入损耗为1dB，则该系统端到端传输距离可以达到60km，平均每段用户间距离为15km，每段光纤损耗为6dB。
基于OADM的CWDM的工作方式主要有两种，即双纤单向传输和单纤双向传输。
在双纤单向传输方式中，一根光纤只完成一个方向光信号的传输，反向光信号的传输则由另一根光纤来完成。
因此，同一波长在两个方向上可以重复利用。
这种CWDM 系统可以充分利用光纤的巨大带宽资源，可以灵活地通过增加波长来实现扩容。
4×10CWDM VSR5系统采用的就是这种工作方式。
单纤双向传输是将两个方向的光信号在一根光纤中同时传输。
两个方向的光信号安排在不同的波长上。
这种工作方式允许单根光纤携带全双工通路，因此，可以比单向传输节约一半光纤器件。
缺点是系统需要采用特殊的方式来减少光反射的影响，以防多径干扰。
光放大和再生。
通常在短距离传输系统中，例如VSR5系统，传输距离小于2km，一般不需要进行光放大。
在城域网范围内，为了扩大传输距离，需要进行光放大和再生，其原理和要求同WDM技术相似。
可以是简单的单路幅度放大，即1R（Re－Amplifier），如在图2中，在节点4下路后的波长7可以经过一次光放大后，继续在节点4上路进行传输。
也可以是3R（Re－Amplifying，Re－Shaping，Re－Timing）再生，这就需要对所有的波长进行光功率平衡，并且要求宽带光放大器，如半导体光放大器（SOA）和拉曼光纤放大器。
SOA是采用与激光器相类似的工艺而制成的一种行波放大器。
当偏置电流低于振荡阈值时，激光二极管就能对输入相干光实现光放大作用。
由于半导体放大器具有体积小、结构简单、功耗低、寿命长、易于同其他光器件和电路集成、适合批量生产、成本低和可实现增益兼开关等特点，因此在全光波长变换、光交换、谱反转、时钟提取和解复用中的应用受到了广泛的重视，特别是应变量子阱材料的半导体光放大器的研制成功，更引起了人们对SOA的广泛研究兴趣。
