电工习题1

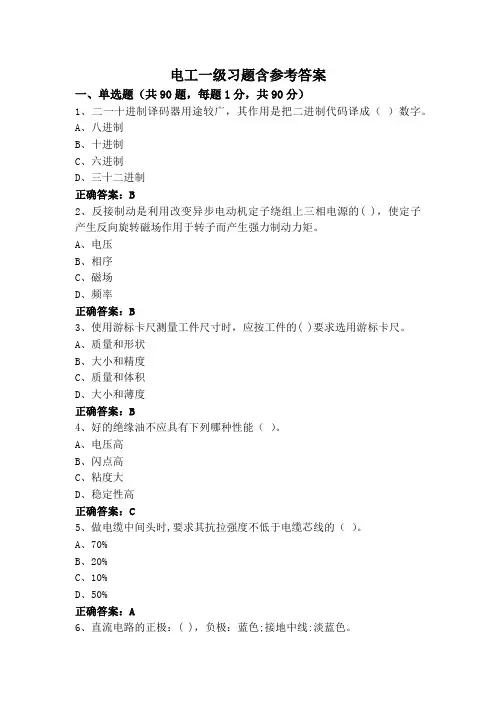

电工一级习题含参考答案
电工一级习题含参考答案一、单选题（共90题，每题1分，共90分）1、二一十进制译码器用途较广，其作用是把二进制代码译成（）数字。
A、八进制B、十进制C、六进制D、三十二进制正确答案：B2、反接制动是利用改变异步电动机定子绕组上三相电源的( )，使定子产生反向旋转磁场作用于转子而产生强力制动力矩。
A、电压B、相序C、磁场D、频率正确答案：B3、使用游标卡尺测量工件尺寸时，应按工件的( )要求选用游标卡尺。
A、质量和形状B、大小和精度C、质量和体积D、大小和薄度正确答案：B4、好的绝缘油不应具有下列哪种性能（）。
A、电压高B、闪点高C、粘度大D、稳定性高正确答案：C5、做电缆中间头时,要求其抗拉强度不低于电缆芯线的（）。
A、70%B、20%C、10%D、50%正确答案：A6、直流电路的正极：( )，负极：蓝色;接地中线:淡蓝色。
A、黄色B、绿色C、棕色D、白色正确答案：C7、下列不属于电感反馈式振荡器优点的是（）。
A、调节频率方便，频率范围较宽B、输出幅度较大C、频率稳定度差D、容易起振正确答案：C8、型号为2AP9的是( )二极管。
A、硅开关B、硅普通C、锗开关D、锗普通正确答案：D9、万能铣床的操作方法是（）。
A、全用按钮B、既有按钮又有手柄C、用行程开关控制D、全用手柄正确答案：B10、“禁止攀登,高压危险!”的标志牌应制作为（）。
A、白底红字B、白底黑字C、黑底白字D、红底白字正确答案：B11、对任一闭合磁路而言，磁路磁压降的代数和等于（）。
A、电压的代数和B、电流乘磁阻C、零D、磁动势的代数和正确答案：D12、热继电器中的双金属片弯曲是由于（）。
A、温差效应B、受到外力的作用C、热膨胀系数不同D、机械强度正确答案：C13、一般而言PLC的I/O点数要冗余（）。
A、10%B、5%C、8%D、3%正确答案：A14、接触器触点的整形修理时，当电流过大、灭弧装置失效、触点容量过小或因触点弹簧损坏，初压力过小时，触点（）电路时会产生电弧。
电工学试题库和试题及答案1-图文
电工学试题库和试题及答案1-图文第1章直流电路习题参考答案一、填空题：1.任何一个完整的电路都必须有、和3个基本部分组成。
具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为电路的作用是对电能进行、和；对电信号进行、和2.反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。
3.电路有、和三种工作状态。
当电路中电流、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在上。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
5.电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为方向。
二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（）2.电阻、电流和电压都是电路中的基本物理量。
（）3.电压是产生电流的根本原因。
因此电路中有电压必有电流。
（）4.绝缘体两端的电压无论再高，都不可能通过电流。
（）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A、吸收；B、发出。
2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3.当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
IUSR01.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.3有一盏“220V60W”的电灯接到。
电工学（1）习题解答
电⼯学（1）习题解答第1章检测题⼀、填空题（每空1分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。
3、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。
4、从元件上任⼀时刻的电压、电流关系上来看，电阻元件为即时元件，电感元件为动态元件，电容元件为动态元件；从能量关系来看，电阻元件为耗能元件，电感元件为储能元件，电容元件为储能元件。
5、线性电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。
6、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能。
7、理想电压源和理想电流源均属于⽆穷⼤功率源，因此它们之间是不能等效互换的。
实际电压源模型和电流源模型等效互换时，它们的内阻不变，等效电压源的电压U S＝I S R I，等效电流源的电流值I S＝U S⁄R U。
8、电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为阻抗匹配，此时负载上获得的最⼤功率为U S2/4R S。
9、电压是产⽣电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位，电位具有相对性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各⽀路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。
这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。
⼆、判别正误题（每⼩题1分）1、⽤理想电路元件及其组合模拟实际电路器件的⽅法称为电路建模。
（对）2、元件上的电压、电流参考⽅向关联时，⼀定是负载。
（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。
电工技术习题1~2(完成)
第1章 习题与解答1.1 在图1.8.1中，四个元件代表电源或负载。
电流和电压的参考方向如图1.8.1（a ）所示，通过实验测量得知I 1 ＝—2A I 2＝2A I 3＝4A U 1＝10 V U 2＝ 70 V U 3＝―70 V U 4＝―80 V (1) 试标出各电流的实际方向和各电压的实际极性(可另画一图)； (2) 判断哪些元件是电源？哪些是负载？(3) 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡?图1.8.1（a ）习题1.1电路的参考方向解：（1）根据图1.8.1（a ）中各元件上的已知条件，如果已知数值为正，说明它的实际方向与参考方向一致，则图中的方向不变；否则两者方向则相反，则实际方向与原图中的参考方向应相反。
故得到它们的实际方向，如图1.8.1（b ）所示。
图1.8.1（b ） 习题1.1电路的实际方向(2) 根据图1.8.1（a ）各元件上电压、电流的参考方向和元件功率的正负值加以判断。
元件1：1I 和U 1为关联方向，则P 1= U 1I 1= —2×10=—20W<0，故它是电源。
元件2：2I 和U 2为关联方向，则P 2= U 2I 2=2×70=140W>0，故它是负载。
元件3:3I 和U 3为关联方向，则P 3= U 3I 3=—70×4= —280W<0，故它是电源。
元件4：4I 和U 4为关联方向，则P 4= U 4I 1=（—2）×（—80）=160W>0，故它是负载。
(3) 电源发出功率 P E =P 1+P 3=1U 1I +3U 3I = —20—280= —300W负载取用功率 P R = P 2+P 4=2U 2I +4U 1I =70⨯2+（－80）⨯（－2）=300W ，则P E =P R ，所以电路中的功率平衡。
1U + ––U 1U + –+1.2 有一只36 V /1W 的指示灯，需要接到127V 的电源上。
2023年国家电网招聘之电工类练习题(一)及答案
2023年国家电网招聘之电工类练习题(一)及答案单选题（共30题）1、在电网络分析中，表格法最终列写的方程属于（）A.KCL 方程B.KVL 方程C.KCL、KV L 和元件的 VCR 方程【答案】 C2、在架空进线与电缆段之间插入电抗器后，可以使该点的电压反射系数（）。
A.β＜－1B.－1＜β＜0C.0＜β＜1D.β＞1【答案】 B3、电力系统出现两相短路时，短路点距母线的远近与母线上负序电压值的关系是（）。
A.距故障点越远负序电压越高B.距故障点越近负序电压越高C.与故障点位置无关D.不能确定【答案】 B4、（）是将网络中大量的存储设备集合起来，共同对外提供数据存储和业务访问功能。
A.物联网技术B.泛在互联网C.云存储技术D.云计算技术【答案】 C5、电气化铁路，对于电力系统来说，属于（）A.铁磁饱和型谐波源B.电子开关型谐波源C.电弧型谐波源D.三相平衡型谐波源【答案】 B6、发电机作为电源一般将额定电压提高（）以补偿输电过程的电压损耗。
A.3%B.5%C.10%D.±5%【答案】 B7、对于储能元件是电容的非线性动态电路，如果电容的成分关系是 u=q2 时，则电路的状态变量应选（）A.电容电压B.电容电荷C.电感磁链D.电感电流【答案】 B8、已知空间有a、b两点，电压Uab=10V, a点电位为Va=4V, 则b点电位为Vb( )。
A.6VB.-6VC.14VD.-14V【答案】 B9、如果二端口网络对称，则Z参数中，只有（）参数是独立的。
A.1个B.2个C.3个【答案】 B10、电弧的形成主要是（）所致。
A.热游离B.碰撞游离C.表面游离D.光游离【答案】 B11、纵差保护稳态情况下的不平衡电流产生原因是（）。
A.两端电流互感器计算变化与实际变化不同B.两端电流互感器磁化特性的差异C.两端电流互感器型号相同D.两端电流互感器变比相同【答案】 B12、如果二端元件的成分关系为 u=icos2t ，那么该元件属于（）A.线性非时变电阻B.线性时变电阻C.非线性非时变电阻D.非线性时变电阻【答案】 B13、气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为（）。
电工基础习题册 第一章答案
二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。
(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。
(√) 3．电压和电位都随参考点的变化而变化。
(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。
(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。
电源是提供电能的装置；负载是实现电路功能的装置。
导线是在电路中起连接作用。
开关是控制装置。
2．简述电压、电位、电动势的区别。
电源内部电荷移动和电源外部电荷移动的原因是否一样?答：电压反映的是电场力在两点之间做功的多少，与参考点的位置无关。
电位反映的是某点与参考点的电压，与参考点的位置有关。
电动势反映的是其他形式的能转换为电能的能力。
电源内部电荷移动和电源外部电荷移动的原因不一样。
3．什么是电流?电路中存在持续电流的条件是什么?答：电流是电荷定向移动形成的。
电路中存在持续电流的条件是：电源电动势不为〇，且电路闭合。
4．用电流表测量电流时，有哪些注意事项?答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。
（2）电流表必须串接到被测量的电路中。
（3）电流必须从电流表的正端流入负端流出。
（4）选择合适的量程。
四、计算题1．在5 min内，通过导体横截面的电荷量为3．6 C，则电流是多少安?合多少毫安?解: I=Q/t=3.6/(5×60)=0.012（A）=12mA答：电流是0.012安，合12毫安。
2．在图1--2中，当选c点为参考点时，已知：U a=-6 V，U b=-3 V，U d=-2 V，U e=-4 V。
求U ab、U cd各是多少?若选d点为参考点，则各点电位各是多少?解：选c点参考点时Uc=0VUab= Ua- Ub=（-6）-（-3）=-3VUcd= Uc – Ud =0-（-2）=2VUbd= Ub – Ud =（-3）-（-2）=-1VUed= Ue – Ud =（-4）-（-2）=-2V选d点为参考点 Ud=0 运用电压不随参考点变化的特点Ucd= Uc – Ud = Uc –0=2V Uc=2V∵Ubd= Ub – Ud = Ub –0=-1V ∴Ub=-1V∵Ued= Ue – Ud = Ue –0=-2V ∴Ue=-2V∵Uab= Ua – Ub = Ua –（-1）=-3V ∴Ua=-4V答： Uab=-3V，Ucd=2V当选d点为参考点时Ua=-4V，Ub=-1V，Uc=2V，Ud=0，Ue=-2V。
电工复习题(1)
一、选择题1．电位和电压相同之处是( C )。
易A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )中A ．4：1B ．1：4C ．1：2D ．2：1 3．下图中电流I 为( A )。
中A ．1AB ．2AC ．-1AD ．-2A4．有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）。
难A ．100W 灯泡最亮B ．25W 灯泡最亮C ．两只灯泡一样亮D ．两只灯泡一样不亮5．将额定值为220V 、100W 的灯泡接在110V 电路中，其实际功率为（ C ）。
难A ．100WB ．50WC ．25WD ．12.5W 6．正弦电压)sin(ϕω+=t U u m 的波形如图所示，则ϕ=（C ）。
中 A ．-30º B. 0º C. 30º D. 150º7．在三相交流电中，有效值为最大值的（D）。
易A．3倍 B．2倍 C．1/3倍 D．1/2倍8．正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其瞬时值表达式为（B）易。
A．i(t)=sin(314t+90°)A B．i(t)=2sin(314t+90°)A C．i(t)=cos(314t+90°)A D．i(t)=2cos(314t+90°)A 9．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。
难10．PNP管，CBE B．NPN管，ECB C．NPN管，CBE D．PNP 管，EBC11．工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为（A）。
难A．U BE>0，U BC<0 B．U BE>0，U BC>0C．U BE<0，U BC<0 D．U BE<0，U BC>01、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮D、与并联时亮度一样2、在串联电路中，流过每个阻抗的电流（B）A、可能不相等B、相等C、该支路总电流等于流过每个阻抗的电流之和D 、线性电路相等，非线性电路总电流为流过每个阻抗的电流之和3、V t t u )106sin(5)(︒+=π与A t t i )156cos(3)(︒-=π的相位差是（ C ） A 、25º B 、5º C 、-65º D 、- 25º4、正弦交流电路中电容元件上的伏安关系式中，下列正确的是（ C ） A 、I C =XcUc A B 、 CU t i Cc ω=)( A C 、A t C U t i u m C )2sin()(πϕωω++= D 、 CC I Cj U ω1= V5、在交流电的相量法中，不能称为相量的参数是（ D ）A 、 UB 、IC 、ED 、Z6、纯电感电路中无功功率用来反映电路中（ C ） A 、纯电感不消耗电能的情况 B 、消耗功率的多少 C 、能量交换的规模 D 、无用功的多少7、当流过电感线圈的电流瞬时值为最大值时，线圈两端的瞬时电压值为（ A ）A.零B.最大值C.有效值D.不一定8、已知某电路端电压V t u )30sin(2220︒+=ω，通过电路的电流A t i )40sin(5︒+=ω，u 、i 为关联参考方向，该电路负载是（ A ）A.容性B.感性C.电阻性D.无法确定9、绝缘栅型场效应管的输入电流（ C ）A 、较大；B 、较小；C 、为零；D 、无法判断。
(完整版)电工基础习题参考答案
第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。
9N ，且为斥力。
3。
电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5。
通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。
4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。
7。
电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9。
衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。
10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。
13。
全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。
14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。
电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为 10W 。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。
电工学1习题
一、单项选择题1、电流与电压为关联参考方向是指（A ）A 、电流实际方向与电压降实际方向一致B 、电流参考方向与电压升参考方向一致C 、电流参考方向与电压降参考方向一致D 、电流实际方向与电压升实际方向一致2、理想电路元件中，耗能元件是（B ）A 、开关B 、电阻C 、电容D 、电感3、两个20μF 的电容器并联，则并联电容器的总电容为（ B ）。
A 、20μF B、40μF C、10μF D、30μF4、电感线圈是一种储能元件，储存在电感线圈中的电磁能量为（ C ）。
A 、2L LU W= B 、221L LU W = C 、221L LI W = D 、2L LI W = 5、u 和i 为关联参考方向时，电容元件的电流i 、电压u 的表达式为（C ）A 、dt du C i -=B 、dt diC u -= C 、dt du C i =D 、dtdi C u = 6、RLC 串联电路中，增大R ，则品质因数Q 将（B ）。
A 、 增大B 、 减小C 、 不变D 、 无法确定7、感性负载的两端并联电容可以（A ）A 、提高线路的功率因数B 、提高负载的功率因数C 、减小负载电流D 、减小负载的有功功率8、用回路路电流法求解一个具有b 条支路，n 个节点的电路时，需列出的方程数为 （D ）A 、（b -n -1）个B 、（n -1）C 、（b -1）个D 、（b -n +1）个9、正弦交流电路中，流过该元件的电流与其两端的电压相位相同的元件是（ D ）A 、受控电源B 、电感C 、电容D 、电阻10、已知I =10∠30°A，则该电流对应的正弦量i =（A ）A 、)30cos(210︒+t ω AB 、 )30cos(10︒-t ω AC 、)30cos(10︒+t ω AD 、 )30cos(210︒-t ω A 11、对称三相电源接Y 型对称电阻负载，若线电压有效值为380V ，三相视在功率为6600VA ，则相电流的有效值为（A ）。
第一章 习题答案
1. 电工学第一章习题一、填空题1． 电压的实际方向规定为( 正 )指向( 负 )，电动势的实际方向规定为由( 负 )指向( 正 )。
2． 测量直流电流的直流电流表应( 串 )联在电路当中，表的“( 正 )”端接电流的流入端，表的“( 负 )”端接电流的流出端。
3．应用叠加原理可以将一个多电源电路简化成若干个单电源电路。
某电源单独作用时，应将其它理想电压源 短路 ，将其它理想电流源 开路 。
4. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
5. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
6. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流0R U I S=、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
7. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、选择题1．一段导体的电阻为Ω4，将其对折后的等效电阻为（ B ） A ．Ω2 B ．Ω1 C ．Ω8 D ．Ω42．通常电路中的耗能元件是指（ A ） A. 电阻元件 B. 电感元件 C. 电容元件 D. 电源元件1．电阻元件的性能有 （ B ） A. 储能性 B. 耗能性 C. 惯性 D. 记忆性3．将W 25、V 220的白炽灯和W 60、V 220的白炽灯串联后接到V 220的电源上，比较两灯的亮度是 （ A ） A. W 25的白炽灯较亮 B. W 60的白炽灯较亮 C. 二灯同样亮 D. 无法确定哪个灯亮4．一个电热器从V 220的电源吸取W 1000的功率，若将此电热器接到V 110的电源上，则吸收的功率为 （ D ） A. W 2000 B. W 1000 C. W 500 D. W 2505. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技术习题
选择题
1、电路如图1所示，U ab=。
A. E+RI
B. -E+RI
C. E-RI D -E-RI
2、电路如图2所示，U a=。
A. 5V
B. 6V
C. 7V D 8V
3、叠加定理适用于求。
A.任意电路中的电流、电压和功率
B.任意电路中的电流和电压
C.线性电路中的电流、电压和功率
D.线性电路中的电流和电压
4、应用叠加定理时，理想电压源不作用时视为，理想电流源不作用时
视为。
A. 短路
B. 开路
C. 电阻
D.电源
5、电路由三部分组成
A 电源、灯泡、导线和开关
B 交流电源、阻抗、中间环节
C 电源、负载、中间环节
D 电源、负载、导线和开关
6、电流与电压为关联参考方向是指
A 电流参考方向与电压降参考方向一致
B 电流参考方向与电压升参考方向一致
C 电流实际方向与电压升实际方向一致
D电流实际方向与电压降实际方向一致
7、任一含源线性二端网络，总可以等效成
A. 一个理想电流源串联电阻
B. . 一个理想电压源串联电阻
C. 一个理想电流源
D. 一个理想电压源
8、P = -UI < 0时，说明该元件电流与电压参考方向，元件功率。
A.相同
B.相反
C.消耗
D.产生
9、图3电路中，用一个等效电源代替，应该是一个
A . 2A 的理想电流源
B . 2V 的理想电压源
C . 不能代替，仍为原电路
10、 某电阻元件的电阻值1R K =Ω,额定功率 2.5N P W =,正常使用时允许其通过的电流值是 ( )。
a. 50mA b. 25mA c. 5mA
11、 图2 所示电路中,已知3U V =-,2I A =则元件N 是 （ ）。
a.消耗功率 b.提供功率
12、 图 2如图3所示电路，用图4所示电流源等效代替，该电流源为
（ ）。
2 3
图A
B I
4
图A
B
a. 2,1S I A R = =Ω
b. 3,1S I A R = =Ω
c. 1,1S I A R = =Ω
填空题
1. 若已知a 、b 两点电位分别为1a V =-V ，2b V =V ，则ba U = V 。
2. 热继电器______起短路保护作用。
3. 熔断器是用来作_____保护，而热继电器是用来作_____保护的。
图U +
-
判断题
1.变压器铁芯用硅钢片叠制而成是为了提高变压器铁芯的绝缘能力。
( )
2.变压器只能改变电压。
( )
3.自耦变压器可以作为安全变压器使用。
( )
4.电流产生磁场，其两者的方向关系可由右手螺旋定则确定。
( )
5.热继电器不能做短路保护，因为发生短路事故时，要求电路立即断开，而
热继电器是不能立即动作的。
（）
6.互锁作用就是不允许两个接触器同时工作的控制作用。
（）
7.交流电表测得的数值为有效值。
( )
8.
计算题
1.将图所示电路用等效电压源代替。
2
1
a
2.求图所示电路中A点电位
A
V。
30Ω40V
20Ω
60V
A
+ --+。
