大工16秋《数字电路与系统》在线作业3满分标准答案
大工春数字电路与系统在线作业附答案
大工春《数字电路与系统》在线作业(附答案) 大工16春《数字电路与系统》在线作业1一、单选题（共6 道试题，共30 分。
）1. 由卡诺图中小格的相邻性得知，相邻小格有（）个变量不同。
A. 1B. 2C. 3D. 4正确答案：A2. 可以用（）位二进制数表示一位十六进制数。
A. 一B. 二C. 三D. 四正确答案：D3. TTL与非门当输入端A、B取值分别为（）时，输出端值为0。
A. 0、0B. 0、1C. 1、0D. 1、1正确答案：D4. 十六进制的基数是（）。
A. 2B. 8C. 10D. 16正确答案：D5. 十六进制数AC转换为二进制数是（）。
A. 10101100B. 10001100C. 10011101D. 11011001正确答案：A6. 十六进制的C对应于十进制的（）。
A. 11B. 12C. 13D. 14正确答案：B大工16春《数字电路与系统》在线作业1二、多选题（共6 道试题，共30 分。
）1. 下列说法正确的是？（）A. 数字电路信号在时间上不连续B. 数字电路的工作信号采用二进制C. 模拟电路的输入输出量均为模拟量D. 模拟电路可进行逻辑判断和运算正确答案：ABC2. 下列关于二进制数11001的各种表示法中，正确的是（）。
A. 其反码是11001B. 其反码是00110C. 其补码是11001D. 其补码是00111正确答案：BD3. 数字电路与模拟电路相比较，（）。
A. 前者对元器件参数精度的要求比后者高B. 前者对元器件参数精度的要求比后者低C. 前者对电源稳定性的要求比后者高D. 前者对电源稳定性的要求比后者低正确答案：BD4. 数字信号的特点是（）。
A. 在时间上是连续的B. 在时间上是离散的C. 在数值上是连续的D. 在数值上是离散的正确答案：BD5. 下列数中与8421BCD码（10000111.10010100）相等的是（）。
A. 二进制数1010111.1111B. 二进制数10000111.10010100C. 十进制数87.94D. 十进制数135.5625正确答案：AC6. 在数字系统中，0和1以及它们的组合可以用来表示（）。
大连理工大学智慧树知到“电力系统自动化技术”《数字电路与系统》网课测试题答案卷3
大连理工大学智慧树知到“电力系统自动化技术”《数字电路与系统》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.下列关于多变量异或运算说法中，正确的是()。
A.奇数个变量为0，则结果为1B.奇数个变量为1，则结果为1C.偶数个变量为1，则结果为1D.偶数个变量为1，则结果为02.基本RS触发器可以通过统一的控制信号控制其转换时刻。
()A.正确B.错误3.TTL与非门和TTL非门相比较，下列说法正确的是()。
A.结构不同B.结构相同C.输入端个数不同D.输入端个数相同4.转换精度是表征DAC性能的唯一的参数。
()A.正确B.错误5.改变集成计数器的模的方法有哪些?()A.异步清0法B.同步清0法C.异步置数法D.同步置数法6.由与非门构成的基本RS触发器中，当两个输入端都为1时，触发器()。
A.具有保持功能B.置1C.置0D.是不确定状态7.两个模N计数器级联，可实现()的计数器。
A.1B.N×NC.ND.2N8.7485是一个()。
A.译码器B.编码器C.触发器D.数值比较器9.时序逻辑电路要想完全描述功能，必须要有下列哪些方程?()A.特性方程B.激励方程C.状态方程D.输出方程10.A+AB=()。
A.AB.BC.ABD.A+B第1卷参考答案一.综合考核1.参考答案：BD2.参考答案：B3.参考答案：BC4.参考答案：B5.参考答案：ABCD6.参考答案：A7.参考答案：B8.参考答案：D9.参考答案：BCD10.参考答案：A。

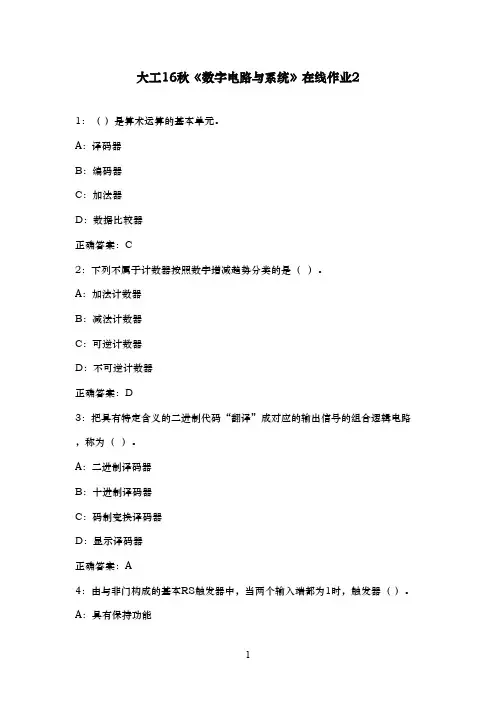

2016年秋大工《数字电路与系统》在线作业2标准满分答案16秋
大工16秋《数字电路与系统》在线作业21：（）是算术运算的基本单元。
A：译码器B：编码器C：加法器D：数据比较器正确答案：C2：下列不属于计数器按照数字增减趋势分类的是（）。
A：加法计数器B：减法计数器C：可逆计数器D：不可逆计数器正确答案：D3：把具有特定含义的二进制代码“翻译”成对应的输出信号的组合逻辑电路，称为（）。
A：二进制译码器B：十进制译码器C：码制变换译码器D：显示译码器正确答案：A4：由与非门构成的基本RS触发器中，当两个输入端都为1时，触发器（）。
A：具有保持功能B：置1C：置0D：是不确定状态正确答案：A5：下列哪项不属于集成触发器按照触发方式的分类？（）A：电平触发器B：脉冲触发器C：时钟触发器D：边沿触发器正确答案：C6：TTL维持阻塞D触发器在（）触发。
A：时钟脉冲上升沿B：时钟脉冲下降沿C：时钟脉冲上升沿和下降沿都可D：时钟脉冲上升沿和下降沿都不可正确答案：A7：时序逻辑电路的信号与下列哪些因素有关？（）A：当时的输入信号B：以前的状态C：以前的输入信号D：初始状态正确答案：ABCD8：下列关于显示器驱动电路的说法正确的是（）。
A：半导体数码管可以用TTL集成电路直接驱动B：半导体数码管可以用CMOS集成电路直接驱动C：液晶显示器可以用TTL集成电路直接驱动D：液晶显示器可以用CMOS集成电路直接驱动正确答案：ABCD9：为消除时钟触发器的空翻现象，产生了哪几种常用的触发器？（）A：主从触发器B：维持阻塞触发器C：边沿触发器D：基本触发器正确答案：ABC10：下列关于触发器之间的转换正确的是（）。
A：D触发器可以转换成JK触发器B：D触发器可以转换成T触发器C：JK触发器可以转换成D触发器D：JK触发器可以转换成T触发器正确答案：ABCD11：组合逻辑电路设计过程中，关于正逻辑的说法正确的是（）。
A：1表示肯定B：1表示否定C：0表示肯定D：0表示否定正确答案：AD12：触发器具有哪些特点？（）A：具有稳定的1状态和0状态B：触发器的状态可以自行保持C：在外加输入信号作用下，触发器可以改变状态D：触发器具有记忆功能正确答案：ABCD13：主从JK触发器只适合于CLK窄脉冲触发。
大工17秋《数字电路和系统》在线作业123满分答案
大工17秋《数字电路与系统》在线作业1总分：100分100分一、单选题共6题，30分15分实现与运算功能的逻辑器件称为（）。
A与门B或门C非门D与或门学生答案：A 得分:5分25分变量每增加一个，其函数卡诺图的小格数就增加（）倍。
A0.5B1C1.5D2学生答案：B 得分:5分35分十进制数5等于下列哪项8421BCD码？（）A0011B0100C0101D1001学生答案：C 得分:5分45分四变量卡诺图共有（）个小格。
A4B8C12D16学生答案：D 得分:5分55分十六进制的C对应于十进制的（）。
A11B12C13D14学生答案：B 得分:5分65分三个变量A、B、C可以构成几个最小项？（）A3B6C8D9学生答案：C 得分:5分二、多选题共6题，30分15分用卡诺图表示逻辑函数时，在卡诺图中相应（）。
A最小项的位置填0B最小项的位置填1C最小项以外的其他位置填0D最小项以外的其他位置填1学生答案：BC 得分:5分25分下列数中和十进制数141相等的是（）。
A二进制数11110001B二进制数10001101C八进制数215D八进制数125学生答案：BC 得分:5分3下列关于8421BCD码的说法中，正确的是（）。
A8421BCD码可以直接转换成二进制数B8421BCD码不能直接转换成二进制数C8421BCD码可以直接转换成十进制数D8421BCD码不能直接转换成十进制数学生答案：BC 得分:5分45分实现基本逻辑运算的门电路有（）。
A与非门B或非门C与门D或门学生答案：CD 得分:5分55分下列属于逻辑代数的基本运算的是（）。
A与B与非C或D或非学生答案：AC 得分:5分65分下列关于数字量的说法正确的是（）。
A在时间上连续B在数值上连续C在时间上离散D在数值上离散学生答案：CD 得分:5分三、判断题共8题，40分15分十进制数（+35）的补码表示是0,011101。
A错误学生答案：A 得分:5分25分CMOS三态门是个高电平有效的三态门。
大工17秋《数字电路与系统》在线作业3
奥鹏大工17秋在线作业在线测试等答案 1: 单选题(5分)矩形脉冲起始和终了时刻之间的时间间隔称为（）。
A: 脉冲幅度B: 脉冲宽度C: 脉冲周期D: 脉冲占空比正确答案:2: 单选题(5分)施密特触发器具有几个稳定状态？（）A: 一个B: 两个C: 三个D: 四个正确答案:3: 单选题(5分)偏移码是一种（）。
A: 单极性码B: 双极性码C: 原码D: 反码正确答案:4: 单选题(5分)74121的输出暂稳态脉冲宽度为（）RC。
A: 0.7B: 1C: 1.1D: 1.4正确答案:5: 单选题(5分)TTL与非门组成的微分型单稳态触发器的恢复时间等于（）倍的RC。
A: 1～2B: 1～3C: 2～3D: 3～5正确答案:6: 单选题(5分)双积分型ADC电路可以用在（）的数字系统中。
A: 低速低精度B: 高速低精度C: 高速高精度D: 低速高精度正确答案:7: 多选题(5分)下列哪些可以用来构成多谐振荡器？（）A: 555定时器B: TTL与非门C: 石英晶体D: 施密特触发器正确答案:8: 多选题(5分)RAM是指（）。
A: 随机存取存储器B: 读存储器C: 写存储器D: 读/写存储器正确答案:9: 多选题(5分)DAC的分辨率可以如何表示？（）A: 最低有效位B: 最低有效位与最小输出之比C: 最低有效位与最大输出之比D: 直接用位数n表示正确答案:,10: 多选题(5分)ADC的转换精度常用下列哪些项来表示？（）A: 分辨率B: 转换误差C: 线性误差D: 温度系数正确答案:,11: 多选题(5分)下列过程选项中在转换过程中同时实现的是（）。
A: 取样和保持B: 取样和量化C: 保持和编码D: 量化和编码正确答案:12: 多选题(5分)下列应用中，属于单稳态触发器在脉冲整形变换方面的是（）。
A: 将脉冲波形展宽B: 将脉冲波形变窄C: 将脉冲波形幅值变高D: 将不规则波形变成矩形波正确答案:13: 判断题(5分)通常用线性误差的大小来表示D/A变换器的线性度。
大工19秋《数字电路与系统》在线作业123满分答案
大工19秋《数字电路与系统》在线作业1四变量卡诺图共有（）个小格。
A.4B.8C.12D.16正确答案:D如何判断一个三极管导通？（）A.Vbe0.5VB.Vbe=0.7VC.Vbe=0.5VD.Vbe0.7V正确答案:B一个两输入单输出的与门中，两个输入端分别为0和1，那么输出端真值为（）。
A.0B.1C.2D.3正确答案:ATTL与非门当输入端A、B取值分别为（）时，输出端值为0。
A.0、0B.0、1C.1、0D.1、1正确答案:D十六进制数AC转换为二进制数是（）。
A.10101100B.10001100C.10011101D.11011001正确答案:A实现与运算后再进行非运算的复合逻辑门电路称为（）。
A.异或门B.同或门C.或非门D.与非门正确答案:DCMOS电路与TTL电路相比较，（）。
A.前者抗干扰能力强B.后者抗干扰能力强C.二者工作速度相差很大D.二者工作速度很接近正确答案:AD下列关于二进制数11001的各种表示法中，正确的是（）。
A.其反码是11001B.其反码是00110C.其补码是11001D.其补码是00111正确答案:BD化简逻辑表达式的优点在于：表达式化简的越简单，则（）。
A.其表示的逻辑关系越明显B.可以节省材料C.可以降低成本D.可以提高系统的可靠性正确答案:ABCD下列门电路中，哪些可以实现复合逻辑运算？（）A.与门B.与非门C.或门D.或非门正确答案:BD在数字系统中，0和1以及它们的组合可以用来表示（）。
A.数字B.字母C.符号代码D.汉字正确答案:ABC数字系统可以应用于下列哪些实际中？（）A.计算器B.CPUC.MP3D.交通信号灯控制电路正确答案:ABCD对于任意一个最小项，只有一组变量的取值使它的值为0，而其他取值都使该最小项为1。
A.错误B.正确正确答案:A与非门是基本逻辑门电路的一种。
A.错误B.正确正确答案:A将十进制数转换成二进制数，整数部分的操作是：十进制数的整数部分除以2取余数，直到商为0，将余数顺序排列。
大工15秋《数字电路与系统》在线作业3 满分答案
大工15秋《数字电路与系统》在线作业3一、单选题（共6 道试题，共30 分。
）1. 只需在（）芯片外部某些引脚处加上适当的电阻电容定时元件，就可以构成施密特触发器、单稳态触发器、多谐振荡器等电路。
A. 定时器B. 555定时器C. 存储器D. 74141正确答案：B2. 实测输出值与理论输出值之差同满刻度值之比称为（）。
A. 转换误差B. 绝对误差C. 相对误差D. 线性误差正确答案：C3. 用于数字仪表的ADC较多采用（）。
A. 并行比较型ADCB. 逐步比较型ADCC. 双积分型ADCD. 串并比较型ADC正确答案：C4. 偏移码是一种（）。
A. 单极性码B. 双极性码C. 原码D. 反码正确答案：B5. 下列选项中，哪项不是半导体存储器按照信息存取方式划分的？（）A. 顺序存储器B. 随机存储器C. 只读存储器D. 双极型存储器正确答案：D6. 555定时器的电压范围为（）V。
A. 0-3B. 3-5C. 0-18D. 3-18正确答案：D大工15秋《数字电路与系统》在线作业3二、多选题（共6 道试题，共30 分。
）1. 单稳态触发器具有哪些工作状态？（）A. 稳态B. 暂态C. 暂稳态D. 以上都不正确正确答案：AC2. 下列哪些属于目前常见的DAC？（）A. 权电阻网络DACB. 梯型电阻网络DACC. 倒梯型电阻网络DACD. 电流激励DAC正确答案：ABCD3. 用于视频信号处理的A/D转换单片集成电路大多采用（）ADC。
A. 单积分型B. 双积分型C. 并行比较型D. 串并比较型正确答案：CD4. 典型的ROM电路结构组成包括（）。
A. 地址译码器B. 存储矩阵C. 输出电路D. 输入电路正确答案：ABC5. 下列哪些因素可以引起DAC的转换误差？（）A. 基准电压的精度和不稳定度B. 运算放大器的零点漂移C. 模拟开关的导通电阻差异D. 电阻网络电阻值偏差正确答案：ABCD6. 根据电路的工作状态，集成单稳态触发器可分为哪些种类？（）A. 断续触发B. 持续触发C. 可重复触发D. 非重复触发正确答案：CD大工15秋《数字电路与系统》在线作业3三、判断题（共8 道试题，共40 分。
数字电路第3次作业及答案
数字电路第3次作业及答案
1、什么是组合电路？
2、组合电路的基本分析方法和设计方法是什么？参考答案：1、任何时刻电路的稳定输出，仅仅只决定于该时刻各个输入变量的取值，这样的逻辑电路叫做组合电路。
2、组合逻辑电路的分析方法是：
（一）根据给定的逻辑图写出输出函数的逻辑表达式；
（二）进行化简，求出输出函数的最简与或表达式；
（三）列出输出函数的真值表；
（四）说明给定电路的基本功能。
组合逻辑电路的基本设计方法是：
（一）进行逻辑抽象（1）分析设计要求，确定输入、输出信号及它们之间的因果关系（2）设定变量（3）状态赋值（4）列真值表；
（二）进行化简（1）输入变量比较少时，可以用卡诺图化简。
（2）输入变量比较多用公式法化简。
（三）画逻辑图（1）变换最简与或表达式，求出所需要的最简式（2）根据最简式画出逻辑图。
2：[判断题]组合电路按照逻辑功能特点不同划分为：加法器、比较器、编码器、译码器、数据选择器和分配器、只读存储器等。
参考答案：正确
3：[判断题]门电路也是组合电路。
参考答案：正确
4：[判断题]两个1位二进制数相加，叫做半加。
参考答案：正确
5：[判断题]逻辑代数的基本运算有与（AND）、或（OR）、非（NOT）三种。
参考答案：正确
6：[判断题]在逻辑函数的表示方法中一共介绍了五种方法，这几种方法不可以任意地互相转换。
参考答案：错误
7：[判断题]公式化简法的优点是它的使用不受任何条件的限制。
参考答案：正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大工16秋《数字电路与系统》在线作业3
1：使用双极性码时，其满刻度值是单极性码满刻度值的（）。
A：0.5倍
B：1倍
C：1.5倍
D：2倍
正确答案：A
2：量化过程中所取的（）单位称为量化单位。
A：最小模拟
B：最大模拟
C：最小数量
D：最大数量
正确答案：C
3：下列哪些是施密特触发器所具有的特点？（）
A：具有两个稳定状态
B：具有一个稳定状态、一个暂稳态
C：没有稳态，有两个暂稳态
D：没有稳态，也没有暂稳态
正确答案：A
4：幅度鉴别是从一连串幅度不等的波形中，利用施密特触发器的回差特性，鉴别出（）的波形来。
A：幅度较大
B：幅度较小
C：坡形较陡
D：坡形平缓
正确答案：A
5：555定时器构成的施密特触发器上限阈值电压是Vcc的（）倍。
A：1/3
B：1/2
C：2/3
D：1
正确答案：C
6：AD7533是（）。
A：八位CMOS集成DAC
B：八位CMOS集成ADC
C：十位CMOS集成DAC
D：十位CMOS集成ADC
正确答案：C
7：ADC的转换精度常用下列哪些项来表示？（）
A：分辨率
B：转换误差
C：线性误差
D：温度系数
正确答案：AB
8：下列哪些可以用来构成多谐振荡器？（）
A：555定时器
B：TTL与非门
C：石英晶体
D：施密特触发器
正确答案：ABCD
9：下列哪些在断电后，数据信息不会丢失？（）
A：SRAM
B：DRAM
C：EPROM
D：EEROM
正确答案：CD
10：存储器的主要技术指标有（）。
A：字长
B：CPU
C：存取容量
D：存取周期
正确答案：CD
11：针对单稳态触发器的特点说法正确的是？（）A：无外加触发信号时，电路处于稳定状态
B：有外加触发信号时，电路处于稳定状态
C：有外加触发信号时，单稳态触发器由稳态翻转到暂稳态D：无外加触发信号时，单稳态触发器由稳态翻转到暂稳态正确答案：AC
12：下列哪些是逐次比较型ADC的组成部分？（）A：电压比较器
B：逻辑控制电路
C：逐次逼近寄存器
D：DAC
正确答案：ABCD
13：通常用线性误差的大小来表示D/A变换器的线性度。
A：错误
B：正确
正确答案：A
14：PAL是采用双极型工艺制作，熔丝编程方式的可编程逻辑器件。
A：错误
B：正确
正确答案：B
15：DAC的转换速度主要由DAC转换网络的延迟时间和运算放大器的电压变化速率来决定。
A：错误
B：正确
正确答案：B
16：占空比可调的多谐振荡器利用到了二极管的单向导电特性。
A：错误
B：正确
正确答案：B
17：逐次逼近型ADC和逐位比较型ADC是同一概念。
A：错误
B：正确
正确答案：B
18：ROM可以实现标准与或式构成的组合逻辑函数。
A：错误
B：正确
正确答案：B
19：量化误差是可以消除的。
A：错误
B：正确
正确答案：A
20：并行比较型ADC属于间接ADC。
A：错误
B：正确
正确答案：A。
