第三章电气控制线路设计PPT课件

一、电气设计中应注意的问题
（4）合理使用电器触点。 A）尽可能减少触点数量，以简化线路。
B)触点容量应满足要求，保证系统工作寿 命 与可靠性。
C）合理安排电器元件及触点的位置。
l）尽可能减少触点使用数量，简化线路。
C）合理安排电器元件及触点的位置。
*
（5）尽是缩短导线的数量与长度
（6）正确连接电器线圈
3推杆进至SQ2， KM4吸合，推 杆退。
4推杆退至SQ1 停，KM2吸， 炉门上升至 SQ3停。
例3-5磨床
M7120磨床电气线路图
液压泵电动机控制：
启动： SB2+→ KM1√ → KM1+ → 主触头吸合，M1
启动（正常工作时 KV吸合）。 KM1+ 辅助常开触点脱开，M1停止
例3-1
*
例3-1解 分析过程：
1）刀架有前进、后退2个运动方向，即要 求电动机实现正反转。
2）要求自动循环，即启动后，经过一个 工 作周期，自动停止。
3）停止和换向，都跟刀架行程位置有关 系，需引入行程开关作为控制参量。
图3-8 实现刀架自动循环的控制线路
例3-1
例3-2
（1）按下启动按钮，小车 首先向右； （2）小车碰到S1停车，延 时5S； ( 3）延时时间到，小车自 动改向左运行； （4）小车碰到S2时停车， 并开始延时5 S； (5）延时时间到，小车再次 自动改向右运行； (6)依此自动往复运行，直 至接下停止按钮SB1， 小车停止
砂轮升降电动机控制：
上升启动： 按下SB5 → KM3 √ → KM3+
→主触头吸合，M4正转启动。 上升停止： 松开 SB5→ KM3 × → KM3 （-）主触头释放，
M4正转停止。 下降启动： 按下SB6→ KM4 √ → KM4+→主触头吸合
M4反转启动。 下降停止：松开SB6 → KM4 × → KM4 （-）主
*
（7）在控制线路中应避免寄生电路
*
（8）避免触点间竞争与冒险现象
一、电气设计中应注意的问题
（9）电气联锁与机械联锁共用
（10）控制线路有完善的保护环节
（11）线路设计要考虑操作、使用、调试与 维修方便
二、电器控制线路一般设计法步骤
1）根据生产工艺要求，画出功能流程图。 2）确定基本控制环节。 3）求逐步完善线路的控制功能，
触头吸合，电磁吸盘退磁。 松开SB9(-) → KM6 × →KM6 (-)主触头释
放脱开，退磁结束
砂轮旋转电动机控制：
启动： SB4+ → KM2 √ → KM2+ →主触头吸合，
M2启动→XS1插上，M3启动。 → KM2+辅助常开触点吸合，自锁。 停止： SB3(-) → KM2 × → KM2 (-) →主触头脱 开，M2停止，M3也停止
例3-4加热炉自动上料机构
3）启动之前，各运动部件需处于原 位，即行程开关 SQl、SQ3都处于被 压下的状态，因此，启动的条件除启 动按钮外，还有行程开关SQ1、SQ3的 状态需为动作状态。
例3-4加热炉自动上料机构控制线路
1SB1↓→M1正 转，炉门开启
2炉门降至 SQ4,KM3吸合， 推杆进。
（一）逻辑代数与电器控制线路的对 应关系。
4）接触器、继电器的触点和线圈在原理图 上采用同一字符标识；
5）常开触点的状态用字符的原变量的形式 表示，如继电器K的常开触点也标识为K；
6）常闭触点的状态用字符的非变量的形 式表示，如继电器K的常闭触点标识为 K
控制过程
（1）“与”运算 K＝AB
1．三种基本逻辑运算
第二节电器控制线路的逻辑设计方法
（一）逻辑代数与电器控制线路的对应关系。 l）接触器、继电器、电磁铁、电磁间等元件，其 线圈得电状态规定为”1”状态，失电状态规定 为”0”状态。 2）接触器、继电器的触点闭合状态规定为“l”状 态，触点脱开状态规定为“0”状态； 3）控制按钮、开关触点的闭合状态规定为“l”状 态，触点脱开状态规定为“0”状态；
（2）“或”运算 K＝A+B
1．三种基本逻辑运算
（3）逻辑“非”
2.逻辑代数公理、定理与电器控制
例3-6 A+1＝1
2.逻辑代数公理、定理与电器控制
例3-7
2.逻辑代数公理、定理与电器控制
例3-8
A •BA B
例3-10,已知逻辑函数关系画电气线路图
KM 1 SB 1 • KA1 (SB 2 KA 2)KM 1 KM 2 (SB 4 KA 2) (SB 3 • KA1 KM 2)
触头释放，M4反转停止
电磁吸盘控制
充磁启动：按下SB8＋ → KM5 √ → KM5+ →主 触头吸合，电磁吸盘充磁。
→ KM5+辅助常开触点吸合，自锁。 充磁停止：按下 SB7(-) → KM5 × → KM5 (-)主
触头释放脱开，充磁停止。 退磁操作：按下SB9+ → KM6 √ → KM6+ →主

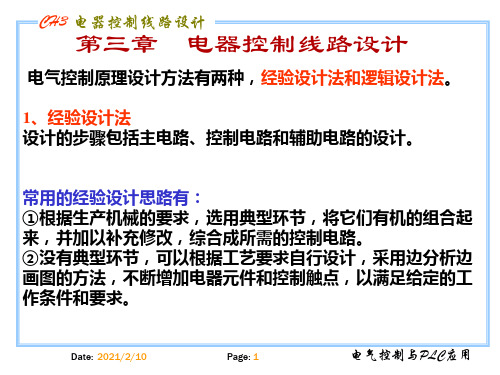

第3章 电气控制线路设计
1.1 电气控制线路的一般设计 1.2 第二节电器控制线路的逻辑
设计方法
第一节 电气控制线路的一般设计方法 电器控制线路的一般设计法。 一般设计法，是靠经验进行设计，
因此又通常称为经验设计方法。
一、电气设计中应注意的问题
（1）尽量减少电源种类及用量。 （2）尽量减少电器元件品种、规格与数量， 同用途器件尽可能选用相同品牌型号的产 品 。 （3）尽可能减少通电电器数量，以利节能， 延长元件寿命，减少故障。
锅轮蜗杆
解 分析过程：
1）按下一次按钮，即可自动完成一系列的 动作切换，待循环结束后，自动停止。
2）停止按钮SB1是为非正常停止而设置的。
例3-4加热炉自动上料机构
2）启动按钮只启动M1电动机的正转， 电动机M2的正、反转和M1的反转都 是 按部件的位置自动启停的，因此设置 了4个行程开关分别作为部件位置检测 元件。
例3-2，小车自动往复控制线路
例3-2电路工作流程图
例3-2增设停止继电器小车往返控制
例3-2小车自动往返控制
例3-4加热炉自动上料机构
SB2+→M1正转→炉门 3开启→ SQ4压下→ M1停止→ M2正转，推 料杆1前移→SQ2压 下，上料结束→ M2反 转→推料杆后退→SQ1 压下→ M2停止→ M1 反转，炉门关闭→压下 SQ3 → M1停止
