怎么进行电抗器电感的测量
电路中的电感如何测量
电路中的电感如何测量电感是电路中常见的元件之一，它在电路中起到储能和滤波的作用。
为了正确而有效地使用电感元件，我们需要了解如何准确测量电路中的电感数值。
本文将介绍几种常用的电感测量方法，以帮助读者更好地应用电感元件。
一、利用LCR电桥测量电感LCR电桥是一种常见的测量电感值的工具，它利用交流电路中的电压和电流来测量电感元件的参数。
使用LCR电桥测量电感需按以下步骤进行：1. 将电感元件连接到LCR电桥的测试端口上。
2. 打开LCR电桥，并设置测试频率和信号幅度。
3. 调节电桥的平衡，使示数器读数最小。
4. 根据示数器读数，可以得到电感元件的电感数值。
二、利用示波器测量电感示波器可以用于测量交流电路中的电感元件。
下面是一种常用的基于示波器的电感测量方法：1. 将示波器的探头连接到电感元件的两端。
2. 打开示波器，并设置为交流耦合模式。
3. 输入适当的频率和幅度，并观察示波器上显示的波形。
4. 通过测量示波器上波形的峰峰值或周期，可以得到电感元件的电感数值。
三、利用LC振荡器测量电感LC振荡器是一种利用电感和电容产生特定频率振荡的电路，它也可以用于测量电感元件的数值。
以下是基于LC振荡器的电感测量步骤：1. 将电感元件连接到LC振荡器的电感端口上。
2. 调节LC振荡器的电容和电阻，使其产生稳定的振荡。
3. 测量振荡器的频率，并根据频率计算电感的数值。
四、利用串联谐振测量电感串联谐振法是一种基于谐振现象测量电感数值的方法。
具体步骤如下：1. 将电感元件串联到LC电路中。
2. 改变LC电路中的电容数值，直到谐振发生。
3. 测量谐振频率，并根据谐振频率计算电感的数值。
总结：本文介绍了几种测量电感的常用方法，包括利用LCR电桥、示波器、LC振荡器和串联谐振法。
在测量电感时，需要注意选择合适的测量工具和设置合理的测试参数。
通过掌握这些方法，读者可以更准确地测量电路中的电感元件数值，提高电路设计和调试的效率。
（字数：618）。
电感测量仪的使用方法【干货技巧】
现在的生活中总是会使用到各种专业的电力设备，而对于电力设备使用过程中也会进行相关的测量和判断，这也让许多测量仪器开始使用，那么电感测量仪是什么呢?跟随小编一起看下吧。
一、电感测量仪介绍电感测量仪具有简单实用的分选功能，此功能的参数设置简便易行，结果显示直观，可以满足人们使用单位的进货检验和电感生产线的快速分选测量要求。
该电感测试仪采用桥式电路结构，标准电感器和被试电感器作为桥式电路的两臂。
当进行电感器电感值测量时，测试电压同时施加在标准电感器和被试电感器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得被试电感器的电感值。
由于采用标准电感器、被试电感器同步采样技术，可不受电源电压波动的影响;加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
电感测量仪二、电感测量仪功能1、不拆线测量并联及集合式器单只电容量或整组电容量。
2、不拆线测量电抗器、阻波器的电感。
3、不拆线测量变压器的入口电容、发电机入口电容等。
4、具有并联(放电)电阻值测量功能5、能弥补电容表输出电压低而导致故障检出率低的问题。
6、同步显示电压及电流波形和相位，计算被测电容器功率损耗。
三、电感测量仪接线方法1、电压电缆一端接到电压输出端子上;2、测试电流信号电缆插在电流输入插头上，3、接好电容电桥电源线。
4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。
注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器(电抗器)的套管处，接反时测量不准确。
电感测量仪电感测量仪是用于测量电感的专用仪器，在进行仪器使用时也要根据具体的测量范围来进行选用，这样才能够保证测量结果更加精准，使用更加安全放心。
电抗器测试方法范文
电抗器测试方法范文电抗器是一种用来调节电路中电能和磁能之间相互转换的元件，广泛应用于电力系统、电力仪表、通信设备、工业自动化等领域。
电抗器的测试方法包括直流电阻测量法、电流互感器法和无功功率测量法等多种方法。
1.直流电阻测量法：直流电阻测量法是一种最常见的电抗器测试方法，它可以用来测量电抗器的直流电阻值。
测试时，将直流电流通过电抗器，测量电流和电压之间的关系，从而得到电抗器的直流电阻值。
这种方法简单易行，只需要一台电压表和电流表即可完成测试。
但是，由于直流电阻测试无法得到电抗器的交流性能参数，只能测试电抗器在低频范围内的特性，因此在一些特定情况下，需要使用其他测试方法进行补充。
2.电流互感器法：电流互感器法是一种常用的电抗器测试方法，可用于测量电抗器的电压和电流之间的相位差。
测试时，通过电流互感器将电压和电流进行测量，并用示波器观测两者的相位关系。
根据相位关系，可以计算得到电抗器的阻抗和电抗值。
电流互感器法可以测试电抗器在不同频率范围内的性能参数，适用于工频和高频电抗器的测试。
3.无功功率测量法：无功功率测量法是一种用来测量电抗器的无功功率的方法，通常用于评估电抗器的无功性能。
测试时，通过电功率计测量电抗器的有功功率和无功功率，并计算得到电抗器的功率因数。
无功功率测量法可以用来评估电抗器的功率损耗和功率因数，并在实际应用中提供参考。
除了以上三种常用的测试方法外，还有一些特殊测试方法，如电感电容测量法、高压脉冲法和频率响应法等。
这些方法可以根据需要选择，并结合其他测试手段进行使用。
在实际测试中，需要根据测量目的、测试条件和要求来选择合适的测试方法，并遵循相应的测试规范和标准，以保证测试结果的准确性和可靠性。
测量电容电感的方法
测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。
下面将介绍几种测量电容和电感的方法。
一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。
连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。
然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。
2. 交流法：使用交流电源和示波器来测量电容。
将交流电源接入电容，然后将示波器连接到电容上。
通过测量电容上的电压和电流的相位差，可以计算出电容的数值。
一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。
3. 桥路法：使用电容桥来测量电容。
电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电容的代表值来测量所需电容的数值。
电容桥可以是无源电容桥或有源电容桥。
二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。
将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。
根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。
2. 交流法：使用交流电源和示波器来测量电感。
将交流电源接入电感线圈，然后将示波器连接到电感上。
通过测量电感上的电压和电流的相位差，可以计算出电感的数值。
一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。
3. 桥路法：使用电感桥来测量电感。
电感桥是一种能够测量电感的电路，它的原理类似于电容桥。
通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电感的代表值来测量所需电感的数值。
电感桥可以是无源电感桥或有源电感桥。
总结：测量电容和电感的方法主要有直流法、交流法和桥路法。
直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。
电感的测量方法
电感的测量方法学号：0962510107 姓名：魏婧玲电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。
这种电感称为自感，是闭合回路自己本身的属性。
下面介绍几种电感值的测量方法。
一、串接一个电阻，同上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗，然后按照下式推算出电感值。
XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利.。
二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路， 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。
振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围, 且相对稳定。
我们采用Colpitts 振荡器，因为它有较宽的频率范围且相对稳定。
其基本频率为f =假定c 不变，令γ=为待定系数，则γ应为常数，有f=f γ=，因此，根据振荡频率f 值，可得到相应的电感L 值。
四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法，其特征在于：包括：对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压，使电流脉冲流过上述电感器的步骤；借助于与上述电感器的另一端连接的第1测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤；以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤，上述第1测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第1测量线；以及测量在上述电流脉冲的下降期间流过的电流的第2测量线，上述第2测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第3测量线；以及测量在上述电流脉冲的下降期间流过的电流的第4测量线，通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量，来测量上述电感器的电感值。
伏安法电感测试

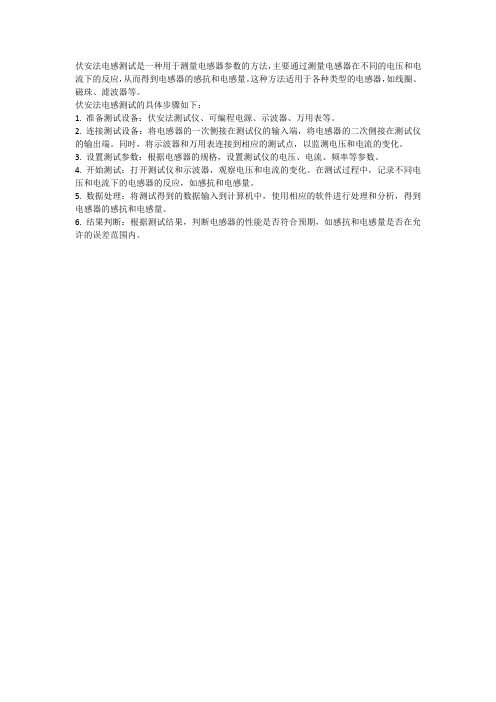

伏安法电感测试是一种用于测量电感器参数的方法，主要通过测量电感器在不同的电压和电流下的反应，从而得到电感器的感抗和电感量。
这种方法适用于各种类型的电感器，如线圈、磁珠、滤波器等。
伏安法电感测试的具体步骤如下：
1. 准备测试设备：伏安法测试仪、可编程电源、示波器、万用表等。
2. 连接测试设备：将电感器的一次侧接在测试仪的输入端，将电感器的二次侧接在测试仪的输出端。
同时，将示波器和万用表连接到相应的测试点，以监测电压和电流的变化。
3. 设置测试参数：根据电感器的规格，设置测试仪的电压、电流、频率等参数。
4. 开始测试：打开测试仪和示波器，观察电压和电流的变化。
在测试过程中，记录不同电压和电流下的电感器的反应，如感抗和电感量。
5. 数据处理：将测试得到的数据输入到计算机中，使用相应的软件进行处理和分析，得到电感器的感抗和电感量。
6. 结果判断：根据测试结果，判断电感器的性能是否符合预期，如感抗和电感量是否在允许的误差范围内。
电抗器试验报告(一)
电抗器试验报告(一)
电抗器试验报告
简介
本报告将介绍电抗器试验的相关内容，包括试验目的、试验原理、试验步骤和试验结果分析。
试验目的
•确定电抗器的电气性能参数，包括电感值和电容值
•验证电抗器的设计和制造质量
•检测电抗器运行中的故障或损坏
试验原理
•电抗器试验是通过将被测电抗器与电源连接，在特定的电流、电压或频率条件下进行的电性能试验。
•通过测量电抗器的阻抗、电感和电容值，可以评估电抗器的品质和性能。
试验步骤
1.准备工作
–验证试验设备的正常工作状态：电源、电感仪、电容仪等
–将电抗器与试验设备正确连接
2.电感值测试
–设置电流值：根据电抗器的额定电流设定电流大小
–测量电压值：连接电感仪，测量电抗器的电感值
3.电容值测试
–设置电压值：根据电抗器的额定电压设定电压大小
–测量电流值：连接电容仪，测量电抗器的电容值
试验结果分析
•通过对电抗器试验结果的分析，可以得出以下结论：
1.电感值与设计值相近，表明电抗器的线圈质量良好
2.电容值与设计值吻合，证明电抗器的电容器工作正常
3.若试验结果与设计值存在较大差距，可能存在电抗器故障
或损坏的情况，需要进一步检测和修理
结论
电抗器试验是评估电抗器性能的重要手段，通过测试电感值和电容值，可以判断其工作状态、品质和质量。
在电力系统中，及时进行电抗器试验是确保电力设备安全运行的必要措施。
以上是关于电抗器试验的报告内容，希望能为读者提供有益的信息和指导。
电感的测量方法
电感的测量
电感测量的两类仪器：RLC测量（电阻、电感、电容三种都可以测量）和电感测量仪。
电感的测量：空载测量（理论值）和在实际电路中的测量（实际值）。
由于电感使用
的实际电路过多，难以类举。
只有在空载情况下的测量加以解说。
电感量的测量步骤
（RLC测量）：
1、熟悉仪器的操作规则（使用说明），及注意事项。
2、开启电源，预备15—30分钟。
3、选中L档，选中测量电感量。
4、把两个夹子互夹并复位清零。
5、把两个夹子分别夹住电感的两端，读数值并记录电感量。
6、重复步骤4和步骤5，记录测量值。
要有5—8个数据。
7、比较几个测量值：若相差不大（0.2uH）则取其平均值，记得电感的理论值；若相差过大（0.3uH）则重复步骤2—步骤6，直到取到电感的理论值。
不同的仪器能测量的电感参数都有一些出入。
因此，做任何测量前的熟悉所使用测量
仪器，了解仪器能做什么，然后按照它给你的操作说明去做即可。
线路图
标注方法
电感器
1、直标法：在电感线圈的外壳上直接用数字和文字标出电感线圈的电感量，允许误
差及最大工作电流等主要参数。
2、色标法：色标法：即用色环表示电感量，单位为mH，第一二位表示有效数字，
第三位表示倍率，第四位为误差。
电抗器测试方法
电抗器测试方法电抗器（Reactor）是电力系统中常用的一种电气设备，主要用于调节电力系统的电流和电压。
为了确保电抗器的正常工作和保证电力系统的稳定运行，需要对电抗器进行测试和检验。
本文将介绍电抗器的测试方法，以帮助读者了解如何正确地进行电抗器的测试工作。
一、测试前的准备工作在进行电抗器的测试前，需要做好以下准备工作：1. 确定测试的目的和范围：根据电抗器的具体类型和使用环境，确定测试的目的和范围，以便选择合适的测试方法和仪器。
2. 检查测试仪器的准确性：使用精密仪器对测试仪器进行校准，确保测试结果的准确性和可靠性。
3. 清洁电抗器表面：清洁电抗器表面的灰尘和污物，以确保测试时的准确度。
4. 检查电抗器的连接：检查电抗器的连接是否牢固，是否存在松动或接触不良的情况。
二、测试方法根据电抗器的不同类型，测试方法也有所不同。
下面将介绍几种常用的电抗器测试方法：1. 电阻测试：通过测量电抗器的电阻值，来判断电抗器的质量。
测试时，需要使用万用表或电阻测量仪，将测量仪连接到电抗器的两端，然后读取电阻值。
2. 绝缘电阻测试：绝缘电阻测试用于检测电抗器的绝缘性能。
测试时，需要使用绝缘电阻测试仪，将测试仪的两个电极分别连接到电抗器的两端，然后读取绝缘电阻值。
绝缘电阻值越大，表明电抗器的绝缘性能越好。
3. 电容测试：电容测试用于检测电抗器的电容值。
测试时，需要使用电容测试仪，将测试仪的两个电极分别连接到电抗器的两端，然后读取电容值。
电容值越大，表明电抗器的电容性能越好。
4. 耐压测试：耐压测试用于检测电抗器的耐压能力。
测试时，需要使用耐压测试仪，将测试仪的两个电极分别连接到电抗器的两端，然后加压至设定值。
如果电抗器能够正常工作并承受住设定的压力，说明其具有良好的耐压能力。
5. 故障检测：故障检测用于检测电抗器是否存在故障或损坏。
测试时，可以使用红外热像仪对电抗器进行热成像，通过观察电抗器表面的温度分布，检测是否存在异常热点，从而判断电抗器是否存在故障。
电感的测量方法详细解析
电感的测量方法详细解析电感，听起来是不是有点高深莫测？其实它就是我们生活中一种常见的元件，特别是在电路中，扮演着“藏在角落里的英雄”角色。
想要知道电感的值，必须得测一测。
今天，我们就来聊聊如何测量电感，让你在这条“电感测量”的道路上走得稳稳当当，轻松愉快。
1. 测量电感的基本知识1.1 电感是什么？说到电感，咱们得先了解它是什么。
简单来说，电感是一个储存电能的元件，像个小小的“能量仓库”。
当电流通过线圈时，它会产生磁场，而这个磁场又会影响电流的变化。
电感的单位是亨利（H），听起来有点高大上，但其实就是个量的说法。
1.2 为什么要测量电感？那为什么我们要测量电感呢？你想啊，电感的大小直接影响电路的性能，搞得好，电路就像飞一般；搞得不好，那就得“东施效颦”了。
所以，了解电感的值，有助于我们调试电路、提高工作效率，真是一举多得！2. 常用的电感测量方法2.1 LCR表测量法先来聊聊最常见的测量方法——LCR表。
这个工具就像是电感测量界的“瑞士军刀”，功能强大又简单易用。
使用时，只需要把电感接到LCR表上，选择合适的测量模式，按下按钮，瞬间就能得到电感值。
简直比看小说还快，心里那个爽啊！但别以为这么简单就万事大吉，注意啊，接线时要确保接触良好，不然结果可能会让你笑掉大牙。
另外，电感值会受到温度和频率的影响，最好在稳定的环境下测量，才能得到比较准确的结果。
2.2 交流电源测量法还有一种方法是用交流电源测量，这个方法稍微复杂点儿，但掌握了也是个好工具。
具体操作是先把电感与一个已知的电阻串联，再把整个电路接入交流电源。
通过测量电流和电压，可以利用公式计算出电感值。
听起来有点晦涩，但说白了就是“拉个线、接个电”，然后算一算，哒！你就得到了你想要的答案。
不过要小心哦，交流电源的频率选得不对，结果就会偏离真相，像是捉迷藏，找得很辛苦却总是抓不到。
记得找个适合的频率，再加上一点耐心，结果就会如愿以偿。
3. 小贴士与注意事项3.1 测量前的准备在你准备测量电感前，确保一切设备都在正常工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎么进行电抗器电感的测量
电抗器的电感需要定期进行测量，因此需要用到电容电感测试仪，本文就以YTC720电容电感测试仪为例，来给大家简单介绍怎么进行电抗器电感的测量。
接线方法同测量电容时一样，只是被测试品为电感；
开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。
按【确认】键并存入设置值，回到主菜单。
将光标移至【测量】处，按确认进入测量状态。
将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。
按【确认】键并存入设置值，回到主菜单。
将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果。
将【电压输出开关】置于【通】的位置即进行电感测量。
电感测量注意事项
被测电感的Q值越高，测量准确度越高。
因仪器测试电压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和被测试品电感。
电容电感测试仪来进行电抗器电感的测量是一个比较常规的测试项目，电力工作者需要熟练掌握哦！。
