自耦变压器的优缺点分析
自耦变压器工作原理
自耦变压器工作原理自耦变压器是一种常见的电力设备，它在电力传输和电子设备中起着重要的作用。
本文将详细介绍自耦变压器的工作原理和相关知识。
一、自耦变压器的基本结构自耦变压器由一个共用绕组和两个独立的绕组组成。
共用绕组既可以作为输入绕组，也可以作为输出绕组，而独立的绕组则分别用于输入和输出。
自耦变压器的基本结构如下图所示：[插入自耦变压器结构图]二、自耦变压器的工作原理自耦变压器的工作原理基于电磁感应定律。
当输入绕组中通过电流时，会在绕组中产生磁场。
由于共用绕组的存在，这个磁场也会影响到输出绕组。
当输入绕组中的磁场发生变化时，输出绕组中也会产生感应电动势，从而实现电能的传输。
具体来说，当输入绕组中的电流变化时，根据电磁感应定律，会在绕组中产生感应电动势。
这个感应电动势会导致输出绕组中的电流发生变化，进而改变输出电压。
自耦变压器的输出电压与输入电压的比值取决于输入绕组和输出绕组的匝数比。
当匝数比大于1时，输出电压会高于输入电压；当匝数比小于1时，输出电压会低于输入电压。
自耦变压器的工作原理还涉及到自感和互感的概念。
自感是指绕组中的电流变化会产生自感电动势，而互感是指绕组之间的磁场相互影响。
在自耦变压器中，自感和互感都会影响电压的传输和变换。
三、自耦变压器的应用自耦变压器由于其简单的结构和高效的能量传输特性，在电力传输和电子设备中得到广泛应用。
以下是一些常见的应用领域：1. 电力传输：自耦变压器可用于电力系统中的变电站，用于将高压电能转换为低压电能，以便在城市和工业区域供电。
2. 电子设备：自耦变压器可用于电子设备中的电源转换器，用于将交流电转换为直流电，以供电子设备使用。
3. 变频器：自耦变压器可用于变频器中，用于调整电机的转速和输出功率。
4. 电焊机：自耦变压器可用于电焊机中，用于提供稳定的焊接电流。
5. 谐振电路：自耦变压器可用于谐振电路中，用于调整电路的频率和阻抗。
四、自耦变压器的优缺点自耦变压器相比于普通变压器具有一些优点和缺点。
自耦变压器工作原理
自耦变压器工作原理一、引言自耦变压器是一种常见的电力变压器，它具有简单结构、体积小、重量轻等优点，在电力系统中得到广泛应用。
本文将详细介绍自耦变压器的工作原理及其相关知识。
二、自耦变压器的定义自耦变压器是一种只有一个线圈的变压器，该线圈既用作输入线圈，又用作输出线圈。
自耦变压器的基本结构包括铁芯、线圈和绝缘材料。
三、自耦变压器的工作原理自耦变压器的工作原理基于磁感应定律和电磁感应定律。
当自耦变压器接通电源后，输入线圈上的电流会在铁芯中产生磁场。
由于铁芯的存在，磁场会通过铁芯传导到输出线圈中。
根据电磁感应定律，磁场的变化会在输出线圈中产生感应电动势。
通过控制输入线圈的电流，可以实现对输出线圈电压的调节。
四、自耦变压器的特点1. 自耦变压器的线圈只有一个，因此结构简单，体积小，重量轻。
2. 自耦变压器具有较高的效率，能够实现较高的能量传输。
3. 自耦变压器的输出电压可以通过控制输入电流来调节，具有较好的调节性能。
4. 自耦变压器的绕组之间存在较高的耦合度，能够实现较高的能量转换效率。
五、自耦变压器的应用领域1. 电力系统：自耦变压器常用于电力系统中，用于实现电压的升降。
2. 变频器：自耦变压器广泛应用于变频器中，用于实现对电机转速的调节。
3. 电子设备：自耦变压器也常用于电子设备中，用于实现电压的转换和隔离。
六、自耦变压器的优缺点1. 优点：- 结构简单，体积小，重量轻，便于安装和维护。
- 能够实现较高的能量传输效率。
- 具有较好的调节性能。
- 能够实现较高的能量转换效率。
2. 缺点：- 自耦变压器的绕组之间存在较高的耦合度，一旦发生故障，可能会对整个系统造成影响。
- 自耦变压器的输出电压范围有限，不能满足一些特殊需求。
七、自耦变压器的维护与保养为了保证自耦变压器的正常工作，需要进行定期的维护与保养。
具体措施包括：1. 定期检查自耦变压器的绝缘状况，如有发现异常，及时处理。
2. 清洁自耦变压器的外部表面，保持其良好的散热性能。
自耦变压器2
I I 1 I I (1 1 ) I I 1 2 2 2 2 Ka Ka
Page 7
输出电流由两部分组成：其中串联绕组的电流是由于高、 低压绕组之间有电的联系，从高压侧直接流入低压侧的， 公共绕组流过的电流是通过电磁感应作用传递到低压侧的。 公共绕组部分的电流I与原边I1、副边电流I2的大小关系为:
S A U1N I1N (1 ) S N N1 ka
Page 10
公共绕组ax的电磁容量为：
1 1 S ax U ax I U 2 N I 2 N (1 ) (1 ) S N ka ka
1 K xy 1 为效益系数。 Ka
即：
I 2 I1 I
上式两边同乘以U2，就可得到自耦变压器的输出功率
S2 = U2I2 = U2I1+ U2I
Page 8
普通变压器是以磁场为媒介，通过电磁感应作用来进行能 量传输的。自耦变压器的原边、副边绕组既然有了电的联 系，它的能量传输方式也必然有着与普通变压器的不同之 处。从上式可以看出，自耦变压器的输出功率有两部分组 成，一部分为U2I1，由于I1是原边电流，在它流经只属于 原边部分的绕组之后，直接流到副边，传输到负载中去， 故称为传导功率； 另一部分为U2I，显然要受到负载电流和原边电流的影响， 这三者要满足上式电流关系，所以I可以看成是由于电磁 感应作用而产生的电流，这一部分功率也相应地称为电磁 功率。
根据公式 I 2 I1 I 低压侧输出容量可表示为：
S2=U2I2=U2 (I1+I)=U2I1+U2I
Page 11
公共绕组和串联绕组的绕组容量相等。自耦变压器的输出 容量包含两部分： 一部分为电磁容量U2I，即公共绕组的容量，它通过电磁 感应作用传递给负载；
自耦变压器工作原理

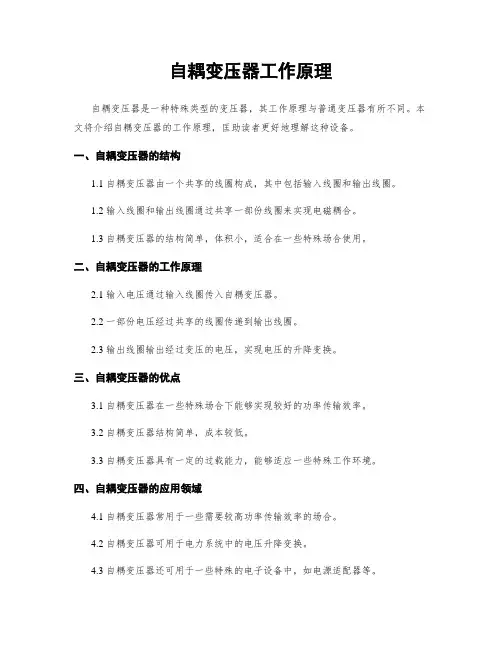

自耦变压器工作原理自耦变压器是一种特殊类型的变压器，其工作原理与普通变压器有所不同。
本文将介绍自耦变压器的工作原理，匡助读者更好地理解这种设备。
一、自耦变压器的结构1.1 自耦变压器由一个共享的线圈构成，其中包括输入线圈和输出线圈。
1.2 输入线圈和输出线圈通过共享一部份线圈来实现电磁耦合。
1.3 自耦变压器的结构简单，体积小，适合在一些特殊场合使用。
二、自耦变压器的工作原理2.1 输入电压通过输入线圈传入自耦变压器。
2.2 一部份电压经过共享的线圈传递到输出线圈。
2.3 输出线圈输出经过变压的电压，实现电压的升降变换。
三、自耦变压器的优点3.1 自耦变压器在一些特殊场合下能够实现较好的功率传输效率。
3.2 自耦变压器结构简单，成本较低。
3.3 自耦变压器具有一定的过载能力，能够适应一些特殊工作环境。
四、自耦变压器的应用领域4.1 自耦变压器常用于一些需要较高功率传输效率的场合。
4.2 自耦变压器可用于电力系统中的电压升降变换。
4.3 自耦变压器还可用于一些特殊的电子设备中，如电源适配器等。
五、自耦变压器的注意事项5.1 在使用自耦变压器时，需注意输入输出线圈之间的绝缘，避免发生短路等故障。
5.2 自耦变压器在工作过程中可能会产生一定的磁场干扰，需注意对周围环境的影响。
5.3 在设计自耦变压器时，需根据具体的工作要求和环境条件进行合理的设计和选材。
通过以上介绍，相信读者对自耦变压器的工作原理有了更深入的了解。
自耦变压器作为一种特殊的变压器，具有独特的优点和应用领域，能够在一些特殊场合发挥重要作用。
在使用和设计自耦变压器时，需要注意一些细节和注意事项，以确保设备的正常工作和安全性。
电机与自耦变压器
电机启动与自耦变压器
采用自耦变压降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转矩。
如启动电压降至额定电压的65%，其启动电流为全压启动电流的42%,启动转矩为全压启动转矩的42%。
自耦变压器启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经九耐用，维护成本低，适合空载、轻载启动异步电机使用。
缺点是人工操作要配置比较贵的自耦变压器，自动控制要配置自耦变压器交流接触器等启动设备和元件。
一般而言，大电机在启动的时候，启动电流是正常运行时的4－7倍，对电网冲击大，同时电机线圈会产生大量的热量，可能导致烧坏设备，甚至冲击电网。
一般大于20KW 电机用降压走动，降压启动还有星三角、软启动，变频器启动等。
自耦变压器和普通变压器的区别
自耦变压器和普通变压器的区别
自耦变压器与普通变压器的区别：1、其一次侧与二次侧不仅有磁的联系，而且有电的联系，而普通变压器仅是磁的联系。
2、电源通过变压器的容量是由两个部分组成:即一次绕组与公用绕组之间电磁感应功率，和一次绕组直接传导的传导功率。
3、由于自耦变绕组是由一次绕组和公用绕组两部分组成，一次绕组的匝数较普通变压器一次绕组匝数和高度及公用绕组电流及产生的漏抗都相应减少，自耦变的短路电抗X自是普通变压器的短路电抗X普的(1-1/k)倍，k为变压器变比。
4、若自耦变压器设有第三绕组，其第三绕组将占用公用绕组容量，影响自耦变运行方式和交换容量。
5、由于自耦变压器中性点必须接地，使继电保护的定植整定和配置复杂化。
6、自耦变压器体积小，重量轻，便于运输，造价低。
1。
软启动与自藕降压启动有什么优缺点
软启动与自藕降压启动有什么优缺点?总结：1.自耦变压器冲击电流大、冲击转矩大，起动过程中存在二次冲击电流和冲击转矩，有色金属用量大，保护没有软起多。
自藕降压启动优点，接线简单，维修方便、运行、投资费用低，对使用的环境要求不高，故障较少。
2.软启动器可实现降压和限流启动，启动较平稳，对电机及机械设备的冲击较小，保护功能全面，自动化程度较高，可实现远程控制，缺点：维修比较困难，投资较高，对使用的环境要求较高，电子原件过载能力较低。
现在常用的电机启动控制方式有星三角启动、自藕降压启动、软启动器启动、变频启动，四种启动器从投资上的成本是依次增高，但现行用在大功率电机的启动控制主要采用自藕降压启动、软启动器启动。
自藕降压启动要用多个大功率接触器，而且动力电缆接线麻烦、控制回路线路也比软启动多。
软启动采用大功率IGBT功率元件，本身带有各种电机保护功能：如：欠压、缺相、相序、过载等保护，主回路、控制回路的联线简单，所用的元器件少，投资成本和自藕降压启动相差不是很大，因而，现用于大功率电机启动多采用软启动。
变频器的功能比软启动的功能强的多，不但有软启动的功能，还有变频功能，对一功能多的变频器，还有自带模拟量输入（速度控制或反馈信号用），PID控制，泵却换控制（用于恒压），通信功能，宏功能（针对不同场合有不同的参数设定），多段速等等。
自耦变压器起动,通过降低电动机的起动电压来降低起动电流，起动方式采用分步跳跃上升的恒压起动，因此，起动过程中存在二次冲击电流和冲击转矩，而且接触器故障多、电动机冲击电流大、冲击转矩大、冲击力矩大、效率低。
自藕降压启动优点，接线简单，维修方便、运行、投资费用低。
软启动器还具有下列优点:①减少冲击力,延长设备寿命;②根据不同负载选用不同的启动方式以提高加/减速特性;③保护功能全面;④提高可靠性;⑤通过修改参数,匹配不同的负载对象;⑥智能化,可以与PLC等相互通讯。
缺点：维修比较困难，投资较高。
自耦变压器优缺点
自耦变压器优缺点
自耦变压器优点
降压起动器中的自耦变压器的变压比是固定的，而接触式调压器的变压比是可变的。
自耦变压器与同容量的一般变压器相比较，具有结构简单、用料省、体积小等优点。
尤其在变压比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得较多，此外在10千瓦以上异步电动机降压起动器中得到广泛使用。
但是，由于初次级绕组共用一个绕组，有电的联系，因此在某些场合不宜使用，特别是不能用作行灯变压器。
因此，自耦变压器与普通的双绕组变压器比较有以下优点。
1）消耗材料少，成本低。
因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。
