消防用电设备的供配电与电气防火防爆详细版
电气消防设施及电气防火安全
(一) 技术规定1、供配电装置建造防火要求按有关规范执行：2、配电变压器。
(1) 变电所设置在民用建造主体建造内、人防或者非人防地下室内时，其变压器应选用干式、气体绝缘或者非可燃性液体绝缘的变压器，禁止采用可燃油浸式变压器。
(2) 民用建造所属独立建造及附设式的变电所，设置可燃油浸式变压器时，应符合下列规定：1) 800KVA 及以上的变压器应安装在独立的变压器室内，变压器室应满足一级耐火等级要求；2)变压器下面应设置事故储油或者挡油设施，并保持良好状态；(3) 变压器低压侧负荷不平衡度应不大于 10%。
(4) 在 TN、TT 系统中，当选用Y，yno 结线组别的三相变压器时，由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%，且其一相的电流在满载时不得超过额定电流值。
无论采用何种结线组别，所带负荷谐波电流较大，中性线电流长期大于低压绕组额定电流的 25%时，应在低压母线段或者谐波源较大的供电回路，设置谐波抑制装置。
3、高压电器(1) 在同一变电所内，当配电变压器为干式、气体绝缘或者非可燃性液体绝缘的变压器时，应采用无油断路器保护。
(2) 民用建造内的变电所，设置高压电容器时，应采用难燃介质、材料制成的电容器，其外壳及支架应接地。
当采用充油式电容器时，应将其装设在耐火等级为二级的单独房间内。
(3) 高压电流互感器二次回路不得开路运行。
只应有一个接地点， 宜设在配电装置处.经端子接地。
(4) 高压电压互感器的二次侧中性点或者绕组引出端二者之一应接 地，接地点应设置在配电装置或者控制屏处。
(二)现场检查 1、可燃油浸式变压器。
(1) 可燃油浸式变压器外观检查应符合以下要求： 1)储油柜的油位应与温度相对应，各部位无渗、漏油现象； 2)变压器声响应正常； 3)变压器的外部表面无严重积污现象； 4)吸湿器完好，吸附剂干燥无变色现象； 5)引线接头、电缆、母线无过热痕迹； 6)套管、绝缘子外部无破损、裂纹、放电痕迹； 7)防爆膜和安全气道应完好无损。

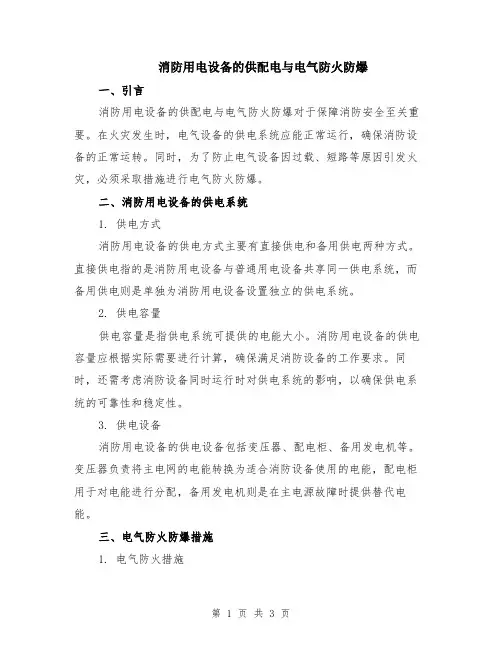

消防用电设备的供配电与电气防火防爆
消防用电设备的供配电与电气防火防爆一、引言消防用电设备的供配电与电气防火防爆对于保障消防安全至关重要。
在火灾发生时，电气设备的供电系统应能正常运行，确保消防设备的正常运转。
同时，为了防止电气设备因过载、短路等原因引发火灾，必须采取措施进行电气防火防爆。
二、消防用电设备的供电系统1. 供电方式消防用电设备的供电方式主要有直接供电和备用供电两种方式。
直接供电指的是消防用电设备与普通用电设备共享同一供电系统，而备用供电则是单独为消防用电设备设置独立的供电系统。
2. 供电容量供电容量是指供电系统可提供的电能大小。
消防用电设备的供电容量应根据实际需要进行计算，确保满足消防设备的工作要求。
同时，还需考虑消防设备同时运行时对供电系统的影响，以确保供电系统的可靠性和稳定性。
3. 供电设备消防用电设备的供电设备包括变压器、配电柜、备用发电机等。
变压器负责将主电网的电能转换为适合消防设备使用的电能，配电柜用于对电能进行分配，备用发电机则是在主电源故障时提供替代电能。
三、电气防火防爆措施1. 电气防火措施（1）阻燃材料选择：在电气设备的选择和安装过程中，应优先选择阻燃材料，减少火灾的发生概率。
（2）电线电缆敷设方式：电线电缆应按规定的敷设方式进行，避免过度弯曲、过度负荷等情况，以防止过载或短路引发火灾。
（3）电线电缆保护措施：在电线电缆敷设过程中，应采取保护措施，如使用隔热套管、保护管等，保护电线电缆不受外界损伤。
2. 电气防爆措施（1）使用防爆电气设备：在易发生爆炸的环境中，应使用防爆电气设备，以减少爆炸的发生概率。
（2）安全接地：电气设备必须进行可靠的接地，以防止带电部分与接地部分的间隙产生电火花引发爆炸。
（3）防止电器设备发热：电气设备在正常运行时会发热，因此应采取措施降低设备的温度，避免过热引发爆炸。
四、消防用电设备的日常维护1. 定期巡查定期巡查消防用电设备，检查供电系统的正常运行情况，如供电设备的工作温度、电线电缆的磨损情况等。
自考电气防火及火灾监控技术第二章消防供配电
第二章：消防供配电(一)消防电源的种类及要求1.识记:消防电源概念、消防电源系统构成。
消防电源：供给消防系统各种设备（包括防、排烟风机、正压风机、消火栓泵、喷淋泵、防火卷帘门、大型水炮、消防电梯等）、消防自动报警系统、消防控制系统、消防应急照明系统的电源即消防电源。
消防电源系统构成：消防供电系统由几个不同用途的独立电源以一定的方式相互连接起来构成一个电力网络进行供电, 这样可以提高供电的可靠性和经济性。
—般可按照其供电范围和时间把系统中的电源分为主电源和应急电源两类。
主电源指电力系统电源, 应急电源可由自备柴油发电机组或蓄电池组担任。
对于停电时间要求特别严格的用电设备，可采用不停电电源(UPS)进行供电。
2.领会:消防用电负荷的分级方法、消防负荷的供电要求。
根据⽤电设备对供电可靠性的要求不同，把供电负荷分为三级。
.⽤级负荷中断供电将造成重⽤的政治、经济损失或⽤员伤亡的负荷，叫做⽤级负荷。
如重要的铁路枢纽、通讯枢纽、重要的国际活动场所、重要的宾馆、医院的⽤术室、重要的⽤物实验室等。
在一级负荷中，当中断供电将发生中毒、爆炸或火灾等情况的负荷，以及特别重要场所中不允许中断供电的负荷，应视为特别重要负荷，如体育馆的应急照明。
⽤级负荷的供电⽤式除了采用两个互相独⽤的电⽤电源供电之外，还应设置备⽤电源，⽤般备⽤电源采⽤柴油发电机组或直流蓄电池组。
二级负荷中断供电将造成较大的政治、经济损失或引起公共场所秩序混乱的负荷，叫做二级负荷，如地、市政府办公楼，三星级旅馆，甲级电影院，地、市级主要图书馆、博物馆、文荷物珍品库等。
二级负荷的供电方式除了采取两条彼此独立的线路之外，根据实际情况，还应设置备用电源。
二级负荷供电:(1)室外消防用水量大于30L/s的厂房(仓库)(2)室外消防用水量大于35L/s的可燃材料堆场、可燃⽤体储罐（区）和甲、⽤类液体储罐（区）。
（3）粮⽤仓库及粮⽤筒仓。
（4）⽤类⽤层民⽤建筑。
（5）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任⽤层建筑⽤积⽤于3000㎡的商店和展览建筑，省（市）级及以上的⽤播电视、电信和财贸⽤融建筑，室外消防⽤⽤量⽤于25L/s的其他公共建筑。
消防用电设备的供配电与电气防火防爆范文
消防用电设备的供配电与电气防火防爆范文消防用电设备的供配电与电气防火防爆是保障消防安全的重要环节。
本文将详细介绍消防用电设备的供配电与电气防火防爆的相关知识。
一、消防用电设备的供配电消防用电设备的供配电包括电源供应、电缆敷设、电气接地和电气设备选择等方面。
1. 电源供应消防用电设备的电源供应应确保可靠、稳定和连续。
一般采用公共配电系统供电，为了保障消防设备的正常使用，可考虑与普通用电系统分开供电。
同时应有备用电源系统，如UPS电源、发电机组等，以应对紧急情况。
2. 电缆敷设消防用电设备的电缆敷设应符合相关标准要求，并保证电缆的绝缘等级和尺寸符合消防设备的用电要求。
电缆的敷设应注意保护，避免物理损坏和热损坏。
3. 电气接地电气接地是消防用电设备的重要组成部分，能有效减少电气事故和火灾的发生。
电气接地应符合国家有关标准规定，接地电阻应在允许范围内。
特别是在易燃易爆场所，接地电阻应设定更低的限制。
4. 电气设备选择消防用电设备的安全性和可靠性对消防安全至关重要。
电气设备的选择应符合国家标准和消防设备的技术要求。
同时，应根据消防用电设备的实际使用环境，选择适当的防火、防爆等级的电气设备。
二、电气防火防爆电气防火防爆是消防用电设备安全运行的重要保证。
主要包括防火、防爆措施和设施等方面。
1. 防火措施（1）选择阻燃材料：消防用电设备的电缆、线槽、开关插座等应选择阻燃材料，能够在火灾发生时不易燃烧、不产生有毒气体。
（2）设置防火墙：在消防用电设备的布置中应设置防火墙，将机房、配电室等分隔开来，防止火灾蔓延。
（3）定期维护检查：消防用电设备应定期进行维护检查，确保设备正常运行，及时发现并排除潜在的安全隐患。
2. 防爆措施（1）选择适宜的设备：对于易燃易爆场所，应选择能够防止电气火花、电弧产生的电气设备，如有条件可选择防爆型电器设备。
（2）设置防爆隔离：在易燃易爆场所，应设置隔爆间或使用防爆箱、防爆开关等设施，将火源与易燃物隔离开。
消防安全保卫措施和用火用电制度范文
消防安全保卫措施和用火用电制度范文一、引言：消防安全是人民生命财产安全的重要保障，用火用电制度是保证消防安全的基础。
本文将重点阐述消防安全保卫措施和用火用电制度的重要性及具体实施方法。
二、消防安全保卫措施1. 安全出口的设置：在每一建筑物、场所中设置明显的疏散指示标志，并保持通畅，确保人员能够顺利逃生。
2. 灭火设备和器材的配置：根据建筑物的性质和用途，在重要部位设置灭火器、灭火栓等设备，并定期检查和保养。
3.组织消防演习：定期组织消防演习，提高员工防火意识和应对火灾的能力。
4. 定期消防检查：定期请消防部门对建筑物、设备等进行消防检查，确保消防设备的完好并及时消除火灾隐患。
5. 建立消防责任制：每个单位应建立健全消防责任制，明确消防安全的责任人，并对责任人进行培训和考核。
三、用火用电制度1. 安全用火制度：制定并执行严格的用火操作规范，明确可使用的火源种类和使用场所，并定期对用火设备进行检查和维护。
2. 用电设备的安装与维护：对电气线路、开关、插座等用电设备进行定期巡检，及时清理和修复老化或损坏的设备。
3. 电气设备使用规范：制定电气设备使用规范，明确设备的使用范围和功能，并进行员工的电气安全培训。
4. 电路过载和短路的防范：对电路进行合理规划和设计，保证电路能承载合理的负荷，避免过载和短路引起火灾。
5. 建立用电记录制度：建立用电记录制度，记录每日用电量和设备的运行情况，及时发现和排除火灾隐患。
四、结论：消防安全保卫措施和用火用电制度的落实对于保障人民生命财产安全具有重要意义。
通过合理规划和执行相关制度，加强消防安全教育和培训，能够预防和减少火灾的发生，保护人民生命和财产。
五、参考文献：1. 《建筑消防设施保养与维修技术规程》2. 《消防安全管理规定》3. 《用电用火安全管理制度》4. 《灭火器使用手册》5. 《电气安全管理办法》以上就是消防安全保卫措施和用火用电制度的范文，希望对您有所帮助。
注册消防工程师《消防安全技术综合能力》消防用电设备的供配电与电气防火66道(带答案解析)
消防综合能力(一,二级)第 1题：单选题(本题1分)当消防用电负荷为一级时，应设置自动启动装置，并在主电源断电后()s内供电。
A、10B、15C、20D、30【正确答案】：D【答案解析】：本题考查的是启动装置检查。
当消防用电负荷为一级时，应设置自动启动装置，并在主电源断电后30s内供电；当消防负荷为二级且采用自动启动方式有困难时，可采用手动启动装置。
故此题答案选D。
第 2题：单选题(本题1分)嵌人顶棚内的灯具，灯头引线应采用柔性金属管保护，其保护长度不宜超过( )m。
A.2B.3C.1D.0．5【正确答案】：C第 3题：单选题(本题1分)在()中，应该采用保护接零方式。
A、中性点有良好接地的低压配电系统B、中性点不接地的低压配电网络C、农村配电网络D、高压电气设备【正确答案】：A【答案解析】：本题考查的是变、配电装置防火措施的检查。
在中性点有良好接地的低压配电系统中，应该采用保护接零方式。
但城市公用电网应采用统一的保护方式；所有农村配电网络，为避免接零与接地两种保护方式混用而引起事故，一律不得实行保护接零，而应采用保护接地方式。
在中性点不接地的低压配电网络中，采用保护接地。
高压电气设备，一般实行保护接地。
故此题答案选A。
第 4题：单选题(本题1分)电热器具周围( )以内不应放置可燃物。
A.0．1mB.0．2mC.0．5mD.1．0m【正确答案】：C【答案解析】：电热器具周围0．5m以内不应放置可燃物。
第 5题：单选题(本题1分)低于3kW以下可移动式电热器应放在不燃材料制作的工作台上，与周围可燃物应保持()m以上的距离；电热器应采用专用插座，引出线应采用石棉、瓷管等耐高温绝缘套管保护。
A、0.1B、0.2C、0.3D、0.4【正确答案】：C【答案解析】：低于3kW以下可移动式电热器应放在不燃材料制作的工作台上，与周围可燃物应保持0.3m 以上的距离。
【考点来源】《综合能力》第258页。
第 6题：单选题(本题1分)当线路暗敷设时，要对所穿金属导管或难燃性刚性塑料导管进行保护，并要敷设在不燃烧结构内，保护层厚度不要小于( )mm。
消防用电设备的供配电与电气防火防爆
消防用电设备的供配电与电气防火防爆前言随着现代化城市的建设，消防安全问题日益凸显。
而消防用电设备也越来越多，监管日益严格，消防从业人员也应了解消防电力设备的相关知识，从而在实践中保证消防设备的安全及运行正常。
消防用电设备的供配电1.供电环境消防电源是保障消防设备的启动和运行的基础。
在供电环境方面，应根据消防用电设备的特点选址，以便满足电力设备系统稳定可靠供电的要求。
同时，消防用电设备的供电环境应该具备稳定的电源、适量的电力负载、合理的线路布置、可靠的接线和安全的防护。
2.供电方式消防用电设备的供电方式主要有两种：公共配电网供电和专用配电网供电。
公共配电网供电是指消防用电设备与公共配电网进行接入，公共配电网提供电能。
公共配电网具有可靠的供电利用率，但无法控制供电的质量。
若消防用电设备在使用过程中出现问题，无法统一检修、调度，会对消防设备的运行造成较大影响。
专用配电网供电是指针对消防用电设备所建的电气配电设备。
专用配电网供电具有多重备份线路，过载后有备用设备替代，保证了消防设备的供电安全性。
3.供配电保护措施为了保障消防用电设备的供配电运行，必须加强保护措施的实施。
保护措施可包括保护电缆、稳压电源及电源开关，防止外部干扰、过载及供电失效等危险事件的发生。
同时，在设备安装过程中，应规范地对电缆绝缘及接线进行检验和测试。
消防用电设备的电气防火防爆1.电器设备的布局安装在消防用电设备的布局安装中，应该结构合理、布置紧凑，并根据条件合理地设置配电柜、线路接头、保护开关和传感器等。
在具体布局中，应该充分考虑到消防用电设备的工作环境，离线面积、可燃性与易爆性环境等，避免电器设备的短路及感应。
2.电气设备的防火防爆技术电气设备的防火防爆技术是指对电气设备进行有效的防火和防爆措施。
在电器设备的设计选择方面，应该考虑到隔离、安全切断、过载和短路保护等，确保设备的安全可靠运行。
•隔离防火：使用隔离开关等隔离设备将设备隔离在一定范围内，达到火灾扩散的防止。
消防用电设备的供配电与电气防火防爆
消防用电设备的供配电与电气防火防爆一、消防用电设备的供配电消防用电设备的供配电是指消防设备使用电能时，通过电气系统将电源供给消防设备的过程。
这个过程需要考虑供电线路的安全性、稳定性以及电源的可靠性等因素，确保消防设备在正常工作过程中具备足够的电能供给。
1.供配电系统的设计消防用电设备的供配电系统应根据不同的消防设备的要求而设计。
一般来说，供配电系统应包括有电缆线路、电源开关设备、电源配电设备、电力照明设备、电动动力设备等。
在设计中应考虑到不同设备的功率、电流、电压、频率等参数，并根据实际情况选择合适的设备和线路。
2.供配电系统的安全性供配电系统的安全性是保证消防用电设备正常运行的重要条件。
首先，电缆线路应选择阻燃、耐热、耐火的材料，以防止火灾扩散。
其次，电源开关设备应具备过载保护、短路保护等功能，以防止电气设备过载或短路引发火灾。
此外，应设置相应的漏电保护器来保护人身安全。
还应安装相应的过电压保护设备，以防止因电压抖动、雷击等原因引发火灾。
3.供配电系统的可靠性供配电系统的可靠性是保证消防用电设备正常运行的另一个重要条件。
首先，应考虑供电线路的可靠性，避免因电缆老化、接头松动等原因导致断电。
其次，电源开关设备应选择高品质、可靠性高的产品，以确保供电系统不易故障。
此外，应定期维护和检查供配电系统，及时发现问题并进行修复。
二、消防用电设备的电气防火防爆消防用电设备的电气防火防爆是指消防用电设备在使用过程中，采取相应的措施来防止由于电气设备故障引发火灾和爆炸事故的发生。
1.电气防火措施第一，应使用符合国家标准的电缆线路和电气设备，以防止其发生短路、过载等故障导致火灾。
第二，应进行定期的维护和检查，及时发现和排除隐患，并保持设备良好的电气接触和绝缘性能。
第三，应设置专门的电控室，并采取防火防爆措施，如设置防火门、防火墙、防火窗等，以隔离电气设备和其他易燃物质。
第四，对于易燃易爆场所，应禁止使用电气设备或采取防爆措施，如使用防爆电气设备、加装防爆措施等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：GD/FS-6475
（安全管理范本系列）
消防用电设备的供配电与电气防火防爆详细版
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.
编辑：_________________
单位：_________________
日期：_________________
消防用电设备的供配电与电气防火
防爆详细版
提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
按照建筑类型、负荷性质、用电容量、工程特点、系统规模以及当地的供电条件，检查消防用电设备供配电系统的设置方案是否合理。
一、供配电系统设置
为确保消防作业人员和其他人员的人身安全以及消防用电设备运行的可靠性，消防用电设备的供配电系统应作为独立系统进行设置。
当建筑物内设有变电所时，要在变电所处开始自成系统，当建筑物为低压进线时，要在进线处开始自成系统。
（一）配电装置检查
消防用电设备的配电装置，应设置在建筑物的电
源进线处或配变电所处，应急电源配电装置要与主电源配电装置分开设置；如果由于地域所限，无法分开设置而需要并列布置时，其分界处要设置防火隔断。
（二）启动装置检查
在普通民用建筑中，采用自备发电机组作为应急电源的现象十分普遍。
当消防用电负荷为一级时，应设置自动启动装置，并在主电源断电后30s内供电；当消防负荷为二级且采用自动启动方式有困难时，可采用手动启动装置。
（三）自动切换功能检查
消防水泵、消防电梯、防烟及排烟风机等消防用电设备的两个供电回路，应在最末一级配电箱处进行自动切换。
消防设备的控制回路不得采用变频调速器作为控制装置。
除消防水泵、消防电梯、防烟及排烟风机等消防
用电设备，各防火分区的其他消防用电设备应由消防电源中的双电源或双回线路电源供电，末端配电箱要设置双电源自动切换装置，并将配电箱安装在所在防火分区内，再由末端配电箱配出引至相应的消防设备。
对于作用相同、性质相同且容量较小的消防设备，可视为一组设备，并采用一个分支回路进行供电。
每个分支回路所供的设备不要超过5台，总设计容量不要超过10KW。
二、消防用电设备供电线路的敷设
消防用电设备的供电线路采用不同的电线电缆时，供电线路的敷设应满足相应的要求。
1.当采用矿物绝缘电缆时，可直接采用明敷设或在吊顶内敷设；
2.当采用难燃性电缆或有机绝缘耐火电缆时，在电气竖井内或电缆沟内敷设可不穿导管保护，但应采
取与非消防用电缆隔离的措施；
3.采用明敷设、吊顶内敷设或架空地板内敷设时，要穿金属导管或封闭式金属线槽保护，所穿金属导管或封闭式金属线槽要采用涂防火涂料等防火保护措施；
4.当线路暗敷设时，要穿金属导管或难燃性刚性塑料导管保护，并要敷设在不燃烧结构内，保护层厚度不要小于30 mm。
三、消防用电设备供电线路的防火封堵措施
消防电源在火灾时要持续为消防设备供电，为防止火灾通过消防用电设备供电线路传输，应对消防用电设备供电线路采取防火封堵措施。
（一）防火封堵的部位检查消防用电设备供电线路在电缆隧道、电缆桥架、电缆竖井、封闭式母线、线槽安装等处时，在下列情况下应采取防火封堵
措施：
1.穿越不同的防火分区；
2.沿竖井垂直敷设穿越楼板处；
3.管线进出竖井处；
4.电缆隧道、电缆沟、电缆间的隔墙处；
5.穿越建筑物的外墙处；
6.至建筑物的入口处，至配电间、控制室的沟道入口处；
7.电缆引至配电箱、柜或控制屏、台的开孔部位。
（二）防火封堵的检查内容
1.电缆隧道
有人通过的电缆隧道，应在预留孔洞的上部采用膨胀型防火钢板进行加固；预留的孔洞过大时，应采用槽钢或角钢进行加固，将孔洞缩小后方可加装防火
封堵系统；防火密封胶直接接触电缆时，封堵材料不得含有腐蚀电缆表皮的化学元素；无机堵料封堵表面光洁、无粉化、硬化、开裂等缺陷；防火涂料表面应光洁、厚度应均匀。
2.电缆竖井
电缆竖井应采用矿棉板加膨胀型防火堵料组合成的膨胀型防火封堵系统，防火封堵系统的耐火极限不应低于楼板的耐火极限；封堵处应采用角钢或槽钢托架进行加固，应能承载检修人员的荷载，角钢或槽钢托架应采用防火涂料处理；封堵垂直段竖井时，在封堵处上方，应使用溶重为160kg/m3以上的矿棉板，并在矿棉板上开好电缆孔，防火封堵系统与竖井之间应采用膨胀型防火密封胶封边，系统与电缆的其他空间之间应采用膨胀型防火密封胶封堵, 密封胶厚度突出防火封堵系统面不应小于13mm，贯穿电缆
横截面应小于贯穿孔洞的40%。
3.电气柜
电气柜孔应采用矿棉板加膨胀型防火堵料组合的防火封堵，先根据需封堵孔洞的大小估算出溶重为160kg/m3以上的矿棉板使用量，并根据电缆数量裁出适当大小的孔；孔洞底部应铺设厚度为50mm 的矿棉板，孔隙口及电缆周围应填塞4pcf溶重的矿棉，并应采用膨胀型防火密封胶进行密实封堵。
固定矿棉板、矿棉板与楼板之间应采用弹性防火密封胶封边，防火封堵系统与电缆之间应采用膨胀型防火密封胶封堵，密封胶厚度突出防火封堵系统面不应小于13mm。
封堵完成后，在封堵层两侧电缆上涂刷防火涂料，长度300mm，干涂层厚度1mm。
盘柜底部空隙处应填塞4pcf溶重的矿棉，并用防火密封胶严密封实，密封胶厚度突出防火封堵系统面不应小于
13mm，面层应平整。
4.无机堵料
电缆沟、电缆隧道由室外进入室内处；长距离电缆沟每隔50m处；电缆穿阻火墙应使用防火灰泥加膨胀型防火堵料组合的阻火墙。
采用无机堵料（防火灰泥、或耐火砖）堆砌，其厚度不应小于200mm（根据产品的性能而定）；阻火墙内部的电缆周围必须采用不小于13mm的防火密封胶进行包裹，阻火墙底部必须留有两个排水孔洞，排水孔洞处可利用砖块砌筑；阻火墙两侧的电缆周围应采用防火密封胶进行密实分隔包裹，其两侧厚度应大于阻火墙表层13mm，阻火墙外侧电缆用防火涂料涂刷，涂刷长度为1m。
5.电缆涂料
防火封堵系统两侧电缆应采用电缆涂料，电缆涂
料的涂覆位置应在阻火墙两端和电力电缆接头两侧的1m～2m长区段；使用燃烧等级为非A级电缆的隧道（沟），在封堵完成后，孔洞两侧电缆涂刷防火涂料长度不应小于1m，干涂层厚度不应小于1mm。
使用燃烧等级为非A级电缆的竖井，每层均应封堵。
竖井穿楼板时应先在穿楼板处进行封堵，并应无缝隙。
在常温条件下或火灾温度达到200℃时，烟雾渗透应小于1CPF （28.3185l/min）。
施工前，应清除电缆表面灰尘、油污。
涂料应在搅拌均匀后涂刷，涂料不宜太稠；水平敷设的电缆，应沿电缆走向进行均匀涂刷；垂直敷设的电缆宜自上而下涂刷。
涂刷的次数、厚度及间隔时间要符合产品的要求。
