电炉炼钢配料工艺规程

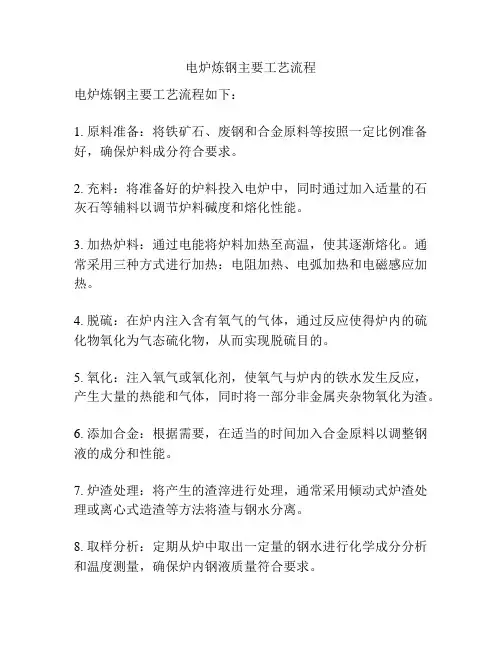

电炉炼钢主要工艺流程
电炉炼钢主要工艺流程
电炉炼钢主要工艺流程如下：
1. 原料准备：将铁矿石、废钢和合金原料等按照一定比例准备好，确保炉料成分符合要求。
2. 充料：将准备好的炉料投入电炉中，同时通过加入适量的石灰石等辅料以调节炉料碱度和熔化性能。
3. 加热炉料：通过电能将炉料加热至高温，使其逐渐熔化。
通常采用三种方式进行加热：电阻加热、电弧加热和电磁感应加热。
4. 脱硫：在炉内注入含有氧气的气体，通过反应使得炉内的硫化物氧化为气态硫化物，从而实现脱硫目的。
5. 氧化：注入氧气或氧化剂，使氧气与炉内的铁水发生反应，产生大量的热能和气体，同时将一部分非金属夹杂物氧化为渣。
6. 添加合金：根据需要，在适当的时间加入合金原料以调整钢液的成分和性能。
7. 炉渣处理：将产生的渣滓进行处理，通常采用倾动式炉渣处理或离心式造渣等方法将渣与钢水分离。
8. 取样分析：定期从炉中取出一定量的钢水进行化学成分分析和温度测量，确保炉内钢液质量符合要求。
9. 出钢：当钢液质量符合要求时，将炉内的钢水通过倾炉或倾吊的方式倾出，并送往连铸机进行连铸成型。
10. 冷却处理：经过连铸成型后的钢坯需要进行冷却处理，通常采用水冷或空冷的方式进行。
11. 其他工序：根据产品要求，还可以包括碳调质、淬火、退火等后续工艺进行，以改变钢的组织结构和机械性能。
总的来说，电炉炼钢主要包括原料准备、充料、加热、脱硫、氧化、合金添加、炉渣处理、取样分析、出钢、冷却处理等环节，每个环节都是为了最终得到符合要求的钢材产品。
电炉炼钢配料工艺规程
电炉炼钢配料工艺规程电炉炼钢用原材料的好坏，直接影响到炼钢生产的全过程和钢的质量、产量、消耗等技术经济指标。
因此，炼钢用原材料都必须符合相应的国家、部或厂订技术标准。
1钢铁料1．1钢铁料是电炉钢生产的最基本原料，包括：生铁、重型废钢（外厂切头、报废钢锭、钢坯、余水等）、中型废钢、轻薄料等。
对钢铁料的基本要求是：成分准确、块度合适、不允许有混有易爆炸物、密封容器、有毒物和铜、铅、锌、锡等有色金属。
铁料中的油污要烧掉、泥砂杂物等要清除。
因此要求：严格验收、分选、分类保管。
1．2块度：重型废钢要求不大于1000×500×500mm，最大质量不大于5000Kg；中型废钢要求不大于800×400×200mm，单重≤500㎏，堆积密度≥0.7t/m3；薄板及切边、钢丝、盘条、钢绳等要求压块、打包、打捆，成型后的铁料密度要大于2t/m3，外型尺寸不大于800×500×400mm；块度不合上述要求的废钢要求进行切割、加工；废铁要求尺寸(长×宽×高)≤800×600×400mm，S、P≤0.15%；1．3废钢和废铁，碳素废钢和合金废钢要求分开。
高硫铁、含S、P比较高的钢巴、高锰废钢等要按种类分开堆放。
1．4返回废钢应按化学成份分类保管。
1.4.1高合金钢切头按钢号分类保管，不许混有泥砂、火砖、油污等；1.4.2余水钢巴应做成分分析后做标志，避免配料混装；1.4.3用于配料的报废高合金钢锭必须有化学成份。
1．5生铁应按级别堆放，要求有化学成份分析单，成份及外型尺寸应符合Q/JGGB84（S）-2008要求，单重≤40㎏。
2.配料制度2.1钢铁料配比配料工按每炉55-65%废钢、30-40%生铁的比例进行配料，并辅以少量废铁、切头；2.2料篮装料,装料过程,不得使用钢球砸料。
2.3钢铁料要求：清洁、干燥、无油污,不得混有密封罐等危险品。
电炉炼钢工艺流程
电炉炼钢工艺流程电炉炼钢是利用电力作为能源，通过电极产生的电弧来加热炉料，将炼钢工艺分为两大类：电弧炉炼钢和电阻炉炼钢。
电弧炉炼钢流程：1.准备工作(1)将熔炼炉、电源设备、电极和冷却设备准备齐全。
(2)清理炉膛内部，清除残留物。
(3)准备炉料，包括废钢、合金等。
2.入炉和加热(1)将炼钢炉事先加热至适宜的温度。
(2)将炉料逐步加入炉膛，保持炉内的充分通风。
(3)收尘器收集扬尘以减少环境污染。
(4)开启电源，形成弧光，利用电弧加热炉料。
3.加料(1)加入废钢和合金等熔炼材料，根据各种元素含量的要求进行配比。
(2)加热炉料直至其完全熔化，并通过炉膛内的电弧来保持恒定的温度。
4.搅拌和保温(1)通过搅拌装置（机械手、气枪等）对炉内炉料进行搅拌，以保证均匀加热。
(2)在最佳温度下保温，以提高合金和炉料的反应速度。
5.放钢和渣(1)根据钢种要求，加入脱氧剂和合金稀释剂。
(2)按照配方要求加入炉渣，帮助除去杂质和渣夹。
6.合金调整和测温(1)根据测温结果，调整冶炼条件，确保达到合适的温度。
(2)根据钢种需要，加入适量的合金元素，保证合金成分符合技术要求。
7.出钢(1)开启出钢口，将炼好的钢液顺利倾出。
(2)根据需要对炼钢炉进行钢包保温、修补等工作。
(3)将倾出的钢液进行调节和再加工，以满足用户要求。
(4)进行钢液的凝固和结晶，得到成品钢。
电阻炉炼钢流程：电阻炉是通过电流通过炉体自身的电阻产生热能，实现炉料加热熔化。
1.准备工作(1)检查电阻炉的各项设备和电源的正常运行。
(2)清理炉内和炉外的杂质和残留物。
(3)准备好炉料，包括废钢、矿石等。
2.入炉和加热(1)将炼钢炉预先加热至适宜的温度。
(2)逐步加入炉料，保持通风和顺畅的炉内气流。
(3)开启电源，使电流通过炉体，产生热能。
3.加料和熔化(1)加入炉料，实现其完全熔化。
(2)通过控制电流和炉内温度，保持炉料的恒定熔化状态。
4.炉内观察和保温(1)观察炉内炉料的状况，保持熔化状态的均匀性。
电炉炼钢工艺流程
电炉炼钢工艺流程概述电炉炼钢工艺是一种利用电炉进行钢铁冶炼的工艺流程。
它通过将废钢或铁矿石直接放入电炉中，利用电炉产生的高温将其熔化，并通过添加合适的合金元素和调整冶炼工艺参数，最终得到所需的成品钢材。
相比传统的炼焦高炉炼钢工艺，电炉炼钢具有节能、环保、灵活性高等优势。
工艺流程电炉炼钢的工艺流程一般包括以下几个关键步骤：1.原料准备：根据冶炼目标确定所需的原料种类和比例。
常见的原料包括废钢、铁矿石、废铁等。
在使用铁矿石作为原料时，需要先行进行矿石的破碎、磁选等预处理工序。
2.预处理：对于废钢或废铁等原料，需要进行预处理以去除其中的杂质和污染物。
常见的预处理方法包括破碎、除尘、磁选等。
3.充电：将预处理后的原料装入电炉中，形成一定的充电层。
根据冶炼目标和原料特性，确定合适的充电层结构和厚度。
4.加热与熔化：通过电炉提供的电能进行加热，将充电层逐渐升温至熔化温度。
在加热过程中，可以通过电极的调整和加入辅助反应剂等手段，控制温度均匀性和熔化速度。
5.合金元素添加：根据所需的钢材成分，适时添加合金元素。
常见的合金元素包括镍、铬、锰等。
添加合金元素有助于改善钢材的力学性能和耐腐蚀性能。
6.调整工艺参数：根据铁水样品的化学成分分析结果，调整电炉的工艺参数，以达到所需的成品钢材标准。
工艺参数包括温度、加料速度、搅拌力度等。
7.出钢：当达到所需成品钢材的化学成分和温度要求后，将炉内的钢水倾倒出来，并进行连铸或后续加工。
优势和应用优势相比传统的炼焦高炉炼钢工艺，电炉炼钢具有以下优势：•环保：电炉炼钢不需要炼焦煤和矿石的预处理过程，排放的废气和固体废物减少，对环境污染较小。
•节能：电炉炼钢仅需消耗电能，相比高炉的能耗更低，节约能源。
•灵活性高：电炉炼钢能够适应多种原料的冶炼，可处理多种废钢和废铁等次品，提高了资源利用率。
•可调控性强：通过调整电炉的工艺参数，可以灵活控制熔化过程，适应不同种类的钢材需求。
应用电炉炼钢工艺广泛应用于钢铁冶炼行业。
UHPLF电炉冶炼工艺技术操作规程
常州中天EAF、LF炉冶炼工艺技术操作规程1．1冶炼前准备及注意事项1．1．1新炉冶炼第一炉, 只许冶炼无特殊规定旳低碳钢或45#钢。
1．1．2新炉前两炉应注意吹氧操作, 氧气工作压力控制在0.7—0.9Mpa, 防止大喷。
1．1．3冶炼前, 必须清晰冶炼钢种旳条件及配套设备旳运行状况, 否则不得安排生产计划。
1．1．4多种原材料尤其是铁合金和增碳剂, 使用前, 必须知其重要旳成分含量, 如不详或混号者, 不得使用。
1．1．5出钢前, 出钢料仓应按照各钢种规定备料。
6下一炉需出净钢渣时, 一定要精确估测本炉次旳留钢量, 并合理调整装入量, 防止下一炉次旳钢水出不净或钢水欠缺太多。
1．1．7冶炼前应仔细检查各部分水冷系统, 机电设备, 液压设备和控制仪表及钢液测量系统, 如有故障, 及时联络处理。
1. 1. 8如操作人员在操作过程中发现下列报警, 应及时告知有经验旳电气人员及时检修（1）EAF变压器（2）气体吹扫系统旳主电机（3）皮带运送机、泵和振动给料器系统旳所有电机和辅助电气系统。
9冶炼前应检查调整电极长度, 保证冶炼旳正常进行。
1．2 1. 1. 9. 1接电极: 吹净电极螺纹处积灰, 对正, 旋紧电极接头和电极。
1．31．1．9．2放电极：调整电极, 使电极夹持器下到最低位置时,电极头部距炉底高度不得不不小于300mm, 且能满足冶炼需要, 电极夹持器不得夹在电极接缝处正面200mm内（白线以内）, 防止电极螺纹处损坏, 折断电极。
1．41．1．9．3换电极：假如电极旳端部已出电炉盖旳弧形坑, 且伸出夹持器旳距离只有几厘米, 则更换电极。
更换电极时, 将一种合适旳吊具挂到行车中, 稍微用力吊住电极, 打开夹持器, 吊出电极至电极接长站, 将接好旳电极放入电极夹持器内, 调整电极长度。
1．5补炉1每炉出钢后, 炉长要对炉壁, 渣线, 炉盖中间耐材部位, 出钢口及水冷元件进行检查。
2。
2出钢口旳检查, 更换, 填充。
电炉炼钢工艺技术操作规程
电炉炼钢工艺技术操作规程电炉炼钢是一种利用电能将原生铁水或钢铁加热至一定温度后进行冶炼的工艺技术。
下面是一份电炉炼钢工艺技术操作规程。
一、安全操作1. 操作人员必须穿戴好防护装备，包括耐热手套、安全鞋、护目镜等。
2. 在操作过程中，必须注意室内通风，保持空气流通。
3. 熔炉操作前，必须检查电源线路和电气设备是否正常。
二、炉前准备1. 将电炉炉前和炉内清理干净，移除残留物和杂质。
2. 将炉料按炼钢配方要求准备好，如废钢、生铁、合金等。
3. 检查吊机和钢包的状态，确保吊装安全。
三、炉料装入1. 使用吊机将预先准备好的炉料依次装入电炉。
2. 在装入过程中，要注意均匀分布炉料，避免炉内上下不同温度区域的产生。
四、加热过程1. 打开电炉电源，调节电压和功率，控制加热速度。
2. 监测炉内温度，根据炉料情况适时调整加热参数。
3. 确保加热过程中炉料能充分融化，并保持适宜的温度。
五、冶炼过程1. 在炉料融化达到一定程度后，加入调温剂、脱硫剂等。
2. 控制加热和冷却速率，使炉料冶炼达到理想状态。
3. 根据需要，进行合金调整，如加入锰、铬、钒等元素。
六、出钢操作1. 钢料冶炼完毕后，停止加热，关闭电源，将电炉内压力降至常压。
2. 采用吊机将电炉钢水倒入钢包中，注意均匀倒入，防止喷溅。
3. 保持钢包温度，进行后续加工和浇铸操作。
七、炉后清理1. 关闭电炉主电源，断开电源线路。
2. 清理炉前、炉后区域，移除炉渣和废物，保持工作环境整洁。
3. 检查电炉设备和配件的状态，进行维修和保养。
以上是一份电炉炼钢工艺技术操作规程，对于电炉炼钢操作过程中需要注意安全、控制加热参数和冶炼过程中加入合适的冶炼剂等方面都进行了详细说明。
在实际操作中，操作人员还需要根据具体生产情况和炼钢配方要求进行调整，以确保炼钢工艺技术的顺利进行。
电炉炼钢工艺技术操作规程
电炉炼钢工艺技术操作规程《电炉炼钢工艺技术操作规程》一、工艺流程1. 原料确认：a. 确认炼钢原料的种类和数量，保证原料质量符合要求。
b. 对原料进行挑选、称重和布料，根据工艺要求进行合理的配比。
2. 炉前准备：a. 确保电炉设备正常运转，检查电缆线路的接头、绝缘情况。
b. 检查电炉炉体和电极的状况，保证设备完好。
3. 加料操作：a. 先加入底料，再依次加入合金和其他辅助材料，保证加料的顺序和速度符合工艺要求。
b. 加料时注意保护炉体和电极，防止发生结焦或损坏。
4. 炉补煅炼：a. 启动电炉加热，控制温度升至煅炼温度，进行煅炼反应，保证炉内氧化物还原，达到炼钢目的。
b. 在煅炼过程中，及时调整电极的位置和电流，保持炉料的均匀加热。
5. 吹氧气喷吹：a. 在炉料煅炼后，进行吹氧气喷吹，促进碳和其他杂质的氧化。
b. 控制氧气流量和喷吹时间，避免过量的氧气造成炉料的过度氧化。
6. 保温保热：a. 关掉氧气，进行保温保热，使溶钢的温度保持稳定，有利于渣的分离清洁。
7. 出钢操作：a. 在保温保热后，根据工艺要求进行出钢操作，确保出钢顺利、迅速，并严格按照规程进行预处理。
8. 残渣槽处理：a. 将残渣槽内的残渣清理干净，防止残渣对下一炼钢过程产生影响。
9. 炉体清理：a. 关掉电炉，进行炉体的清理、检修、保养。
确保设备的长期稳定运行。
二、安全注意事项1. 操作人员必须穿戴好防护用品，遵守安全操作规程，严禁违章操作。
2. 加料、炉补煅炼和吹氧气喷吹过程中，必须确保炉内氧气充足，避免产生有毒气体。
3. 控制好电炉的加热温度和电流大小，避免设备过热和火灾事故的发生。
4. 规范操作程序，避免喷溅炉料、炮炸和其他意外情况的发生。
以上就是《电炉炼钢工艺技术操作规程》，希望在实际操作中严格按照规程要求进行，确保生产安全、质量和效率。
短流程电炉炼钢主要工艺流程
短流程电炉炼钢主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!短流程电炉炼钢是一种高效的炼钢方法，其主要工艺流程如下：1. 原材料准备在短流程电炉炼钢过程中，首先需要准备原材料，包括废钢、生铁、合金等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

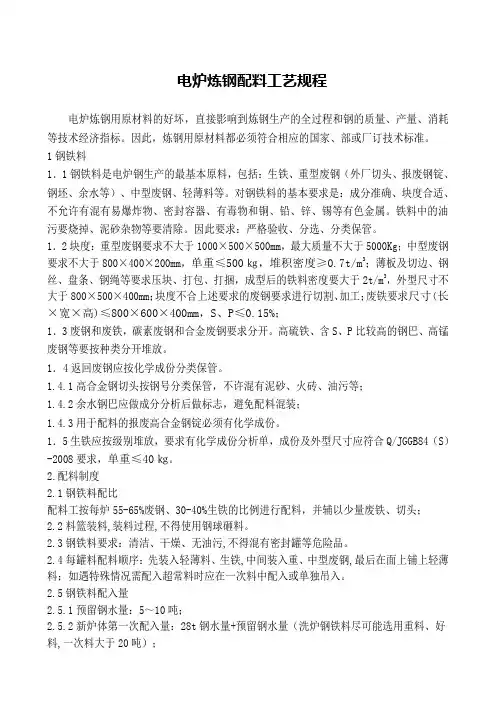

电炉炼钢配料工艺规程
电炉炼钢用原材料的好坏，直接影响到炼钢生产的全过程和钢的质量、产量、消耗等技术经济指标。
因此，炼钢用原材料都必须符合相应的国家、部或厂订技术标准。
1钢铁料
1．1钢铁料是电炉钢生产的最基本原料，包括：生铁、重型废钢（外厂切头、报废钢锭、钢坯、余水等）、中型废钢、轻薄料等。
对钢铁料的基本要求是：成分准确、块度合适、不允许有混有易爆炸物、密封容器、有毒物和铜、铅、锌、锡等有色金属。
铁料中的油污要烧掉、泥砂杂物等要清除。
因此要求：严格验收、分选、分类保管。
1．2块度：重型废钢要求不大于1000×500×500mm，最大质量不大于5000Kg；中型废钢要求不大于800×400×200mm，单重≤500㎏，堆积密度≥0.7t/m3；薄板及切边、钢丝、盘条、钢绳等要求压块、打包、打捆，成型后的铁料密度要大于2t/m3，外型尺寸不大于800×500×400mm；块度不合上述要求的废钢要求进行切割、加工；废铁要求尺寸(长×宽×高)≤800×600×400mm，S、P≤0.15%；
1．3废钢和废铁，碳素废钢和合金废钢要求分开。
高硫铁、含S、P比较高的钢巴、高锰废钢等要按种类分开堆放。
1．4返回废钢应按化学成份分类保管。
1.4.1高合金钢切头按钢号分类保管，不许混有泥砂、火砖、油污等；
1.4.2余水钢巴应做成分分析后做标志，避免配料混装；
1.4.3用于配料的报废高合金钢锭必须有化学成份。
1．5生铁应按级别堆放，要求有化学成份分析单，成份及外型尺寸应符合Q/JGGB84（S）-2008要求，单重≤40㎏。
2.配料制度
2.1钢铁料配比
配料工按每炉55-65%废钢、30-40%生铁的比例进行配料，并辅以少量废铁、切头；
2.2料篮装料,装料过程,不得使用钢球砸料。
2.3钢铁料要求：清洁、干燥、无油污,不得混有密封罐等危险品。
2.4每罐料配料顺序：先装入轻薄料、生铁,中间装入重、中型废钢,最后在面上铺上轻薄料；如遇特殊情况需配入超常料时应在一次料中配入或单独吊入。
2.5钢铁料配入量
2.5.1预留钢水量：5～10吨；
2.5.2新炉体第一次配入量：28t钢水量+预留钢水量（洗炉钢铁料尽可能选用重料、好
料,一次料大于20吨）；
2.5.3真空品种配入量：
小钢包：～28t钢水量+预留钢水量；
大钢包：～35t钢水量+预留钢水量；
2.5.4非真空大锭品种配入量：
小钢包：～35t钢水量+预留钢水量；
大钢包：～44t钢水量+预留钢水量；
2.6钢铁料料面高度不得超过料罐上口。
2.7配料
2.7.1配料单是配料的依据，应严格按计划的钢种、出钢量配料并如实记录。
2.7.2对有特殊要求，配料单注明按计划配料的钢种，配料班必须遵照执行；如因客观情况需调整配料时，大班或电炉班长应与配料班组协调并报生产技术科。
2.7.3高合金配料，料单一式两份（配料和电炉），配料班必须照料单配料，如数量有增减，必须填写在实耗一栏上，随同铁料及时转送炉前。
2.7.4高合金钢配入铁合金的批号、成份、数量必须和料单相符。
如有变动，应将变动后的合金批号、成份、数量填写在实耗一栏上，并及时把料单送炉前。
2.7.5高合金钢的改配必须经分厂生产科签字同意后才能改配。
2.7.6配料计算
各类铁料回收率：
外厂、本厂切头、钢锭、钢坯：95%；一般废钢：87-93%；压块：60-70%；机械铸铁：90%；生铁：92%。
2.7.7配碳量：应根据各类钢种的碳规格控制在1.2～1.8%之间。
配碳量%=（生铁配加量*生铁含碳量%+废钢配加量*废钢含碳量+余水量*余水含碳量）÷总重量。
生铁含碳量：3.5%，外厂方坯、废钢：0.3%。
本厂切头、钢锭、钢坯含碳量依钢种而定。
2.7.8称料时，防止损坏设备，影响称料的准确性。
2.7.9应根据计划核对当班所需配料的炉回、钢种及配料要求。
2.7.10观察现场铁料供应情况，以确保根据品种要求如何搭配各炉铁料，同时及早地发现问题，联系大班和车间加以解决。
2.7.11特殊高合金钢种配料完毕后，应在料蓝上注明配料情况；
3铁合金
3．1各类铁合金都必须有生产厂的质量保证书。
运输、保管、烘烤都应按批号、成份进
行并加以标记。
3．2所有铁合金（除已入仓的）都必须在库房保管，严禁混淆。
3．3对分箱、分桶供应的铁合金，如成份有差别，不许拆箱、开桶混合堆放。
3．4贵重及稀有铁合金应单独堆放，妥善保管，严禁混淆。
3．5铁合金成份在不符合标准规定时，尚可使用的，必须经有关部门批准后方可使用。
3．6铁合金使用前必须用煤气烘烤，对有特殊要求的钢种，精炼炉使用的合金必须烘红。
3．7发放铁合金时，对品种、成份、数量都必须准确无误。
填好发放原始记录，并附发放人员的签名。
3．8铁合金仓设立的合金成份公布板，要求填写清楚，成份准确。
如有变更要及时更正，并通知炉前材料员。
3．9炉前使用的铁合金，剩余的应按规定退料。
由合金炉按品种分类保管。
3．10出钢过程及精炼炉使用的铁合金，块度应符合下列要求：Fe-Si：30-150mm，Fe-Mn：20-120mm，Fe-Cr：20-120mm，Fe-W：<80mm，Fe-V：20-100mm，Fe-Mo：<60mm，Fe-Ti：20-100mm， Fe-B：10-50mm。
块度小于以上规定者，可逐炉搭配使用。
但用量不超过15%。
4脱氧剂及造渣材料
4．1石灰：满足Q/JGGB88-2002标准要求，运输过程中不能裸露与大气接触、吹风，当天出炉当天使用。
4．2精炼渣：CaO:25～40%,Al2O3:30～50%,P:0.15%,S≤0.18%,发泡元素：5～12%，水分≤1%，粒度：0～3㎜，10㎏/袋；
4．3脱氧剂
4.3.1脱氧剂包括：碳化硅、硅铁粉、硅钙粉、铝块和铝粉、电石；
4.3.2 满足Q/JGGB4-1997标准要求。
5 辅料入炉水分要求
5.1 根据生产需要，辅料提前进烘房进行烘烤，并在使用前对水分进行检查，检查结果符合如炉要求；
5.2 各辅料如炉水分要求（%）。
