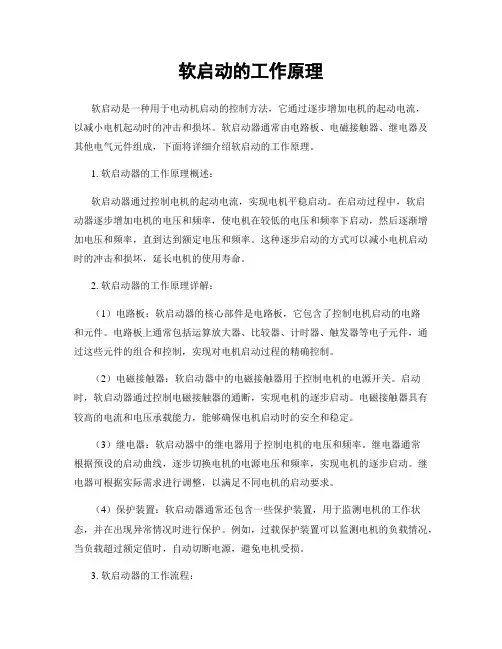

软启动的工作原理
软启动的工作原理软启动是一种用于电动机启动的控制方法，它通过逐步增加电机的起动电流，以减小电机起动时的冲击和损坏。
软启动器通常由电路板、电磁接触器、继电器及其他电气元件组成，下面将详细介绍软启动的工作原理。
1. 软启动器的工作原理概述：软启动器通过控制电机的起动电流，实现电机平稳启动。
在启动过程中，软启动器逐步增加电机的电压和频率，使电机在较低的电压和频率下启动，然后逐渐增加电压和频率，直到达到额定电压和频率。
这种逐步启动的方式可以减小电机启动时的冲击和损坏，延长电机的使用寿命。
2. 软启动器的工作原理详解：（1）电路板：软启动器的核心部件是电路板，它包含了控制电机启动的电路和元件。
电路板上通常包括运算放大器、比较器、计时器、触发器等电子元件，通过这些元件的组合和控制，实现对电机启动过程的精确控制。
（2）电磁接触器：软启动器中的电磁接触器用于控制电机的电源开关。
启动时，软启动器通过控制电磁接触器的通断，实现电机的逐步启动。
电磁接触器具有较高的电流和电压承载能力，能够确保电机启动时的安全和稳定。
（3）继电器：软启动器中的继电器用于控制电机的电压和频率。
继电器通常根据预设的启动曲线，逐步切换电机的电源电压和频率，实现电机的逐步启动。
继电器可根据实际需求进行调整，以满足不同电机的启动要求。
（4）保护装置：软启动器通常还包含一些保护装置，用于监测电机的工作状态，并在出现异常情况时进行保护。
例如，过载保护装置可以监测电机的负载情况，当负载超过额定值时，自动切断电源，避免电机受损。
3. 软启动器的工作流程：（1）启动前准备：软启动器通过电路板上的控制元件，检测电机的工作状态和环境条件。
根据预设的启动曲线和保护参数，确定电机的启动方式和启动参数。
（2）逐步启动：软启动器通过控制电磁接触器和继电器，逐步增加电机的电压和频率。
在启动过程中，软启动器根据预设的启动曲线，逐步增加电机的电源电压和频率，使电机从静止状态逐渐达到额定运行状态。

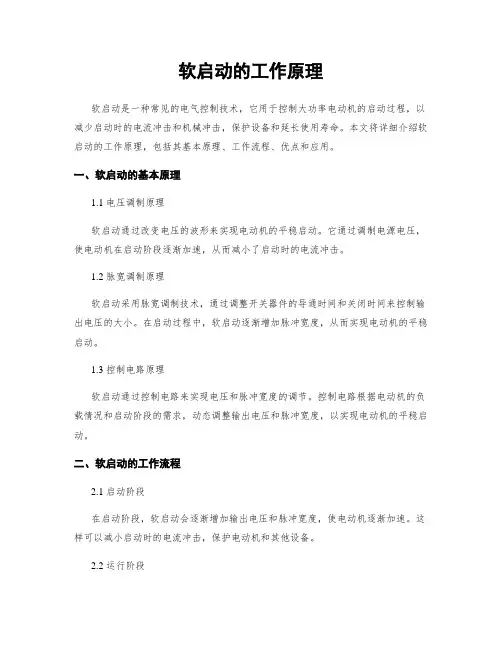

软启动的工作原理
软启动的工作原理软启动是一种常见的电气控制技术，它用于控制大功率电动机的启动过程，以减少启动时的电流冲击和机械冲击，保护设备和延长使用寿命。
本文将详细介绍软启动的工作原理，包括其基本原理、工作流程、优点和应用。
一、软启动的基本原理1.1 电压调制原理软启动通过改变电压的波形来实现电动机的平稳启动。
它通过调制电源电压，使电动机在启动阶段逐渐加速，从而减小了启动时的电流冲击。
1.2 脉宽调制原理软启动采用脉宽调制技术，通过调整开关器件的导通时间和关闭时间来控制输出电压的大小。
在启动过程中，软启动逐渐增加脉冲宽度，从而实现电动机的平稳启动。
1.3 控制电路原理软启动通过控制电路来实现电压和脉冲宽度的调节。
控制电路根据电动机的负载情况和启动阶段的需求，动态调整输出电压和脉冲宽度，以实现电动机的平稳启动。
二、软启动的工作流程2.1 启动阶段在启动阶段，软启动会逐渐增加输出电压和脉冲宽度，使电动机逐渐加速。
这样可以减小启动时的电流冲击，保护电动机和其他设备。
2.2 运行阶段一旦电动机达到额定转速，软启动会保持输出电压和脉冲宽度的稳定，以保证电动机的正常运行。
在这个阶段，软启动再也不起作用，电动机由直接供电驱动。
2.3 故障保护软启动还具有故障保护功能，可以监测电动机的运行状态，并在浮现故障时及时住手电动机的运行，以保护设备和人员的安全。
三、软启动的优点3.1 减小电流冲击软启动可以减小电动机启动时的电流冲击，降低了电网的负荷，减少了电动机和其他设备的损坏风险。
3.2 降低机械冲击软启动通过逐渐加速电动机，减小了机械冲击，延长了设备的使用寿命。
3.3 节能减排软启动在启动过程中逐渐调整输出电压和脉冲宽度，减少了能耗，达到了节能减排的效果。
四、软启动的应用4.1 电动机启动软启动广泛应用于大功率电动机的启动过程，如空调、水泵、风机等设备。
4.2 电网稳定软启动可以减小电动机启动时的电流冲击，降低了电网的负荷波动，提高了电网的稳定性。

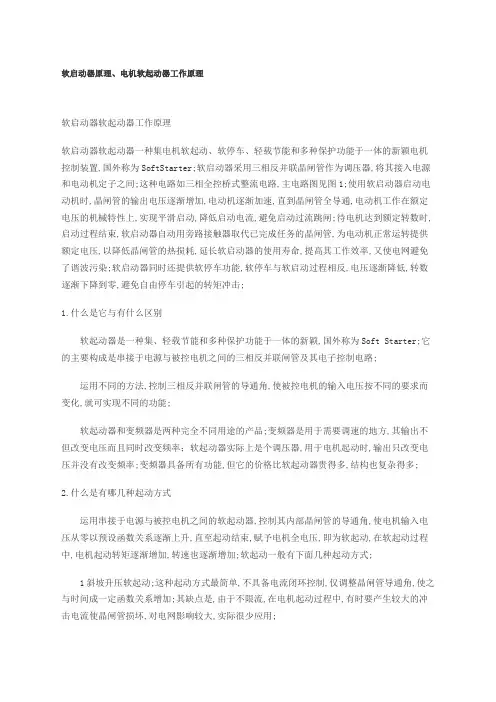

软启动器原理电机软起动器工作原理
软启动器原理、电机软起动器工作原理软启动器软起动器工作原理软启动器软起动器一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置,国外称为SoftStarter;软启动器采用三相反并联晶闸管作为调压器,将其接入电源和电动机定子之间;这种电路如三相全控桥式整流电路,主电路图见图1;使用软启动器启动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸;待电机达到额定转数时,启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额定电压,以降低晶闸管的热损耗,延长软启动器的使用寿命,提高其工作效率,又使电网避免了谐波污染;软启动器同时还提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击;1.什么是它与有什么区别软起动器是一种集、轻载节能和多种保护功能于一体的新颖,国外称为Soft Starter;它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路;运用不同的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能;软起动器和变频器是两种完全不同用途的产品;变频器是用于需要调速的地方,其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器,用于电机起动时,输出只改变电压并没有改变频率;变频器具备所有功能,但它的价格比软起动器贵得多,结构也复杂得多;2.什么是有哪几种起动方式运用串接于电源与被控电机之间的软起动器,控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加;软起动一般有下面几种起动方式;1斜坡升压软起动;这种起动方式最简单,不具备电流闭环控制,仅调整晶闸管导通角,使之与时间成一定函数关系增加;其缺点是,由于不限流,在电机起动过程中,有时要产生较大的冲击电流使晶闸管损坏,对电网影响较大,实际很少应用;2斜坡恒流软起动;这种起动方式是在电动机起动的初始阶段起动电流逐渐增加,当电流达到预先所设定的值后保持恒定t1至t2阶段,直至起动完毕;起动过程中,电流上升变化的速率是可以根据电动机负载调整设定;电流上升速率大,则起动转矩大,起动时间短;该起动方式是应用最多的起动方式,尤其适用于风机、泵类负载的起动;3阶跃起动;开机,即以最短时间,使起动电流迅速达到设定值,即为阶跃起动;通过调节起动电流设定值,可以达到快速起动效果;4脉冲冲击起动;在起动开始阶段,让晶闸管在级短时间内,以较大电流导通一段时间后回落,再按原设定值线性上升,连入恒流起动;该起动方法,在一般负载中较少应用,适用于重载并需克服较大静摩擦的起动场合;3.软起动与传统减压起动方式的不同之处在哪里笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等;这些起动方式都属于有级减压起动,存在明显缺点,即起动过程中出现二次冲击电流;软起动与传统减压起动方式的不同之处是：1无冲击电流;软起动器在起动电机时,通过逐渐增大晶闸管导通角,使电机起动电流从零线性上升至设定值;2恒流起动;软起动器可以引入电流闭环控制,使电机在起动过程中保持恒流,确保电机平稳起动;3根据负载情况及电网继电保护特性选择,可自由地无级调整至最佳的起动电流;4.什么是电动机的软停车电机停机时,传统的控制方式都是通过瞬间停电完成的;但有许多应用场合,不允许电机瞬间关机;例如：高层建筑、大楼的水泵系统,如果瞬间停机,会产生巨大的“水锤”效应,使管道,甚至水泵遭到损坏;为减少和防止“水锤”效应,需要电机逐渐停机,即软停车,采用软起动器能满足这一要求;在泵站中,应用软停车技术可避免泵站的“拍门”损坏,减少维修费用和维修工作量;软起动器中的软停车功能是,晶闸管在得到停机指令后,从全导通逐渐地减小导通角,经过一定时间过渡到全关闭的过程;停车的时间根据实际需要可在0~120s调整;5.软起动器是如何实现轻载节能的笼型异步电机是感性负载,在运行中,定子线圈绕组中的电流滞后于电压;如电机工作电压不变,处于轻载时,功率因数低,处于重载时,功率因数高;软起动器能实现在轻载时,通过降低电机端电压,提高功率因数,减少电机的铜耗、铁耗,达到轻载节能的目的；负载重时,则提高电机端电压,确保电机正常运行;6.软起动器具有哪些保护功能1过载保护功能：软起动器引进了电流控制环,因而随时跟踪检测电机电流的变化状况;通过增加过载电流的设定和反时限控制模式,实现了过载保护功能,使电机过载时,关断晶闸管并发出报警信号;2缺相保护功能：工作时,软起动器随时检测三相线电流的变化,一旦发生断流,即可作出缺相保护反应;3过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度,一旦散热器温度超过允许值后自动关断晶闸管,并发出报警信号;4其它功能：通过电子电路的组合,还可在系统中实现其它种种联锁保护;7.什么是MCCMotorControlCenter控制柜,即电动机控制中心;软起动MCC控制柜由以下几部分组成：1输入端的断路器,2软起动器包括电子控制电路与三相晶闸管,3软起动器的旁路接触器,4二次侧控制电路完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行,有电压、电流显示和故障、运行、工作状态等指示灯显示;8.有的软起动器为什么装有旁路接触器大多数在晶闸管两侧有旁路接触器触头,其优点是：1控制柜具有了两种起动方式直接起动、软起动;2软起动结束,旁路接触器闭合,使软起动器退出运行,直至停车时,再次投入,这样即延长了软起动器的寿命,又使电网避免了谐波污染,还可减少软起动器中的晶闸管发热损耗;9.软起动MCC控制柜有哪些扩展功能将软起动MCC控制柜进一步加以组合,可以实现多种复合功能;例如：将两台控制柜加上控制逻辑,可以组成“一用一备方案”,用于大楼的消防系统与喷淋泵、生活泵等系统;如果配上PC可编程序控制器,则可以实现消防泵定时如半个月自动检测,定时自动关闭；加上相应的控制逻辑,则可以对消防泵及各个系统运转是否正常实施平时检测时,定时低速低水压不出水运行；在灭火时,则实施全速满载运行;将若干台电机加上控制逻辑组合,可以组成生活泵系统或其它专用系统,按需要量逐次打开各台电机,也可逐次减少电机,实现最佳效率运行;还可以根据客户要求,实现多台电机每次自动转换运行,使各台电机都处于同等的运行寿命期;10.软起动器适用于哪些场合原则上,笼型异步电动机凡不需要调速的各种应用场合都可适用;目前的应用范围是交流380V也可660V,电机功率从几千瓦到800kW;软起动器特别适用于各种泵类负载或风机类负载,需要软起动与软停车的场合;同样对于变负载工况、电动机长期处于轻载运行,只有短时或瞬间处于重载场合,应用不带旁路接触器则具有轻载节能的效果;是把工频电源50Hz或60Hz变换成各种频率的交流电源,以实现的变速运行的设备;其中控制电路完成对主电路的控制,整流电路将交流电变换成直流电,直流中间电路对整流电路的输出进行平滑滤波,逆变电路将直流电再逆变成交流电;对于如矢量控制这种需要大量运算的来说,有时还需要一个进行转矩计算的CPU以及一些相应的电路;1.整流器,它与单相或三相交流电源相连接,产生脉动的直流电压;2.中间电路,有以下三种作用：a.使脉动的直流电压变得稳定或平滑,供使用;b.通过开关电源为各个控制线路供电;c.可以配置滤波或制动装置以提高性能;3.,将固定的直流电压变换成可变电压和频率的交流电压;4.控制电路,它将信号传送给整流器、中间电路和,同时它也接收来自这些部分的信号;其主要组成部分是：输出驱动电路、操作控制电路;主要功能是：a.利用信号来开关的半导体器件;b.提供操作的各种控制信号;c.监视的工作状态,提供保护功能;在现场对以及周边的进行操作的人员,如果对一些常见的故障情况能作出判断和处理,就能大大提高工作效率,并且避免一些不必要的损失;为此,我们总结了一些的基本故障,供大家作参考;以下检测过程无需打开机壳,仅仅在外部对一些常见现象进行检测和判断;1,上电跳闸或主电源接线端子部分出现火花;检测办法和判断：断开电源线,检查输入端子是否短路,检查中间电路直流侧端子P、N是否短路;可能原因是整流器损坏或中间电路短路;2,上电无显示检测办法和判断：断开电源线,检查电源是否是否有缺相或断路情况,如果电源正常则再次上电后则检查检查中间电路直流侧端子P、N是否有电压,如果上述检查正常则判断内部开关电源损坏;3,开机运行无输出电动机不启动检测办法和判断：断开输出线,再次开机后观察面板显示的输入频率,同时测量交流输出端子;可能原因是启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到;4,运行时“过电压”保护,停止输出检测办法和判断：检查电网电压是否过高,或者是负载惯性太大并且加减速时间太短导致的制动问题,请参考第8条;5,运行时“过电流”保护,停止输出检测办法和判断：堵转或负载过大;可以检查负载情况或适当调整参数;如无法奏效则说明部分出现老化或损坏;6,运行时“过热”保护,停止输出检测办法和判断：视各品牌型号的配置不同,可能是环境温度过高超过了允许限额,检查散热风机是否运转或是电动机过热导致保护关闭;7,运行时“接地”保护,停止输出检测办法和判断：参考操作手册,检查及是否可靠接地,或者测量的绝缘度是否正常;8,制动问题过电压保护检测办法和判断：如果负载确实过大并需要在短时间内停车,则需购买带有制动单元的并配置相当功率的制动电阻;如果已经配置了制动功能,则可能是制动电阻损坏或制动单元检测失效;9,内部发出腐臭般的异味检测办法和判断：切勿开机,很可能是内部主滤波电容有破损漏液现象;10,如判断出部件损坏,则联系供应商或送交专业维修中心处理;故障分析目前人们所说的交流调速系统,主要指电子式电力变换器对交流电动机的变频调速系统;变频调速系统以其优越于直流传动的特点,在很多场合中都被作为首选的传动方案,现代变频调速基本都采用16位或32位单片机作为控制核心,从而实现全数字化控制,调速性能与直流调速基本相近,但使用时,其维护工作要比直流复杂,一旦发生故障,企业的普通电气人员就很难处理,这里就常见的故障分析一下故障产生的原因及处理方法;一、参数设置类故障常用在使用中,是否能满足传动系统的要求,的参数设置非常重要,如果参数设置不正确,会导致不能正常工作;1、参数设置常用,一般出厂时,厂家对每一个参数都有一个默认值,这些参数叫工厂值;在这些参数值的情况下,用户能以面板操作方式正常运行的,但以面板操作并不满足大多数传动系统的要求;所以,用户在正确使用之前,要对参数时从以下几个方面进行：1确认参数,在参数中设定的功率、电流、电压、转速、最大频率,这些参数可以从铭牌中直接得到;2采取的控制方式,即速度控制、转距控制、PID控制或其他方式;采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识;3设定的启动方式,一般在出厂时设定从面板启动,用户可以根据实际情况选择启动方式,可以用面板、外部端子、通讯方式等几种;4给定信号的选择,一般的频率给定也可以有多种方式,面板给定、外部给定、外部电压或电流给定、通讯方式给定,当然对于的频率给定也可以是这几种方式的一种或几种方式之和;正确设置以上参数之后,基本上能正常工作,如要获得更好的控制效果则只能根据实际情况修改相关参数;2、参数设置类故障的处理一旦发生了参数设置类故障后,都不能正常运行,一般可根据说明书进行修改参数;如果以上不行,最好是能够把所有参数恢复出厂值,然后按上述步骤重新设置,对于每一个公司的其参数恢复方式也不相同;二、过压类故障的过电压集中表现在直流母线的支流电压上;正常情况下,直流电为三相全波整流后的平均值;若以380V线电压计算,则平均直流电压Ud= U线＝513V;在过电压发生时,直流母线的储能电容将被充电,当电压上至760V左右时,过电压保护动作;因此,来说,都有一个正常的工作电压范围,当电压超过这个范围时很可能损坏,常见的过电压有两类;1、输入交流电源过压这种情况是指输入电压超过正常范围,一般发生在节假日负载较轻,电压升高或降低而线路出现故障,此时最好断开电源,检查、处理;2、发电类过电压这种情况出现的概率较高,主要是的同步转速比实际转速还高,使电动机处于发电状态,而又没有安装制动单元,有两起情况可以引起这一故障;1当拖动大惯性负载时,其减速时间设的比较小,在减速过程中,输出的速度比较快,而负载靠本身阻力减速比较慢,使负载拖动电动机的转速比输出的频率所对应的转速还要高,电动机处于发电状态,而没有能量回馈单元,因而支流直流回路电压升高,超出保护值,出现故障,而纸机中经常发生在干燥部分,处理这种故障可以增加再生制动单元,或者修改参数,把减速时间设的长一些;增加再生制动单元功能包括能量消耗型,并联直流母线吸收型、能量回馈型;能量消耗型在直流回路中并联一个制动电阻,通过检测直流母线电压来控制功率管的通断;并联直流母线吸收型使用在多传动系统,这种系统往往有一台或几台经常工作于发电状态,产生再生能量,这些能量通过并联母线被处于电动状态的吸收;能量回馈型的网侧变流器是可逆的,当有再生能量产生时可逆变流器就将再生能量回馈给电网;2多个电动施动同一个负载时,也可能出现这一故障,主要由于没有负荷分配引起的;以两台电动机拖动一个负载为例,当一台电动机的实际转速大于另一台电动机的同步转速时,则转速高的电动机相当于原动机,转速低的处于发电状态,引起故障;在纸机经常发生在榨部及网部,处理时需加负荷分配控制;可以把处于纸机传动速度链分支的特性调节软一些;三、过流故障过流故障可分为加速、减速、恒速过电流;其可能是由于的加减速时间太短、负载发生突变、负荷分配不均,输出短路等原因引起的;这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查;如果断开负载还是过流故障,说明逆变电路已环,需要更换;四、过载故障过载故障包括变频过载和器过载;其可能是加速时间太短,直流制动量过大、电网电压太低、负载过重等原因引起的;一般可通过延长加速时间、延长制动时间、检查电网电压等;负载过重,所选的和不能拖动该负载,也可能是由于机械润滑不好引起;如前者则必须更换大功率的和；如后者则要对生产机械进行检修;五、其他故障1、欠压说明电源输入部分有问题,需检查后才可以运行;2、温度过高如电动机有温度检测装置,检查电动机的散热情况；温度过高,检查的通风情况;。
软启动的工作原理
软启动的工作原理软启动是一种电气控制技术，用于控制大功率电机的启动过程，以减少启动时的冲击和电流峰值，保护电机和电气设备。
软启动器通常由电流限制器、电压调节器和时间延迟器等组成。
软启动的工作原理如下：1. 电流限制器：软启动器内置了电流限制器，用于限制启动时的电流峰值。
在启动过程中，电流限制器逐渐增加电压，使电机逐渐加速，从而减少启动时的电流冲击。
电流限制器可以根据电机的特性和负载情况进行调整，以确保启动过程平稳无冲击。
2. 电压调节器：软启动器还包含电压调节器，用于控制电机的电压输出。
在启动过程中，电压调节器逐渐增加电压，使电机逐渐加速。
通过控制电压的输出，软启动器可以确保电机在启动过程中的速度和负载适当，并避免过高的电流和冲击。
3. 时间延迟器：软启动器还配备了时间延迟器，用于控制启动过程中的时间延迟。
时间延迟器可以根据需要设置启动的延迟时间，以确保电机在启动前有足够的准备时间。
延迟时间的设置可以根据电机的类型、负载情况和环境条件进行调整。
软启动器的工作原理可以通过以下步骤来说明：1. 初始状态：软启动器处于待机状态，电机未启动。
电流限制器和电压调节器的输出为零，时间延迟器等待启动信号。
2. 启动信号：当接收到启动信号时，软启动器开始工作。
3. 电流限制：电流限制器逐渐增加电压，使电机逐渐加速。
通过限制电流的增长速度，软启动器可以减少启动时的电流冲击。
4. 电压调节：电压调节器逐渐增加电压，使电机逐渐加速。
通过控制电压的输出，软启动器可以确保电机在启动过程中的速度和负载适当。
5. 时间延迟：时间延迟器提供启动信号后的延迟时间，以确保电机在启动前有足够的准备时间。
6. 启动完成：当电机达到设定的速度或负载条件时，软启动器停止工作，电机正常运行。
软启动器的工作原理可以有效地减少电机启动时的冲击和电流峰值，降低电气设备的损坏风险，提高设备的可靠性和寿命。
同时，软启动器还可以减少电网的负荷波动，提高电网的稳定性和效率。
软启动器工作原理及应用详解
软启动器工作原理及应用详解软启动器是一种广泛应用于电动机启动控制领域的设备，它在电机启动过程中起到缓慢加速、限制起动电流和减少机械冲击的作用。
本文将详细介绍软启动器的工作原理和应用。
软启动器的工作原理：软启动器原理是通过控制电机各相电压的变化，实现电机的缓慢加速。
具体来说，软启动器通过对电压进行调节，使电机在启动过程中的转速逐渐增加，从而实现了减小启动冲击、限制起动电流以及减少机械冲击的目的。
软启动器通常由控制模块、电源模块、保护模块和输出模块等组成。
其中，控制模块主要用于设置软启动器的启动时间、加速度和减速时间等参数，以及接收外部的启动、停止信号。
电源模块则用于为控制模块和输出模块提供电源，保护模块则用于监测电机的运行状态，并在出现异常情况时进行保护。
输出模块是软启动器的核心部分，它负责调节电压、频率和相位等参数，以实现电机的缓慢加速。
软启动器的应用：1.电动机启动控制：软启动器主要应用于电动机启动控制领域。
传统的直接启动方式在启动过程中会引发较大的起动电流冲击和机械冲击，而软启动器能够通过缓慢加速和限制起动电流的方式，减少电机启动时的冲击，提高设备的可靠性和使用寿命。
2.泵类设备控制：软启动器还广泛应用于泵类设备的控制中。
由于泵在启动时的冲击较大，容易产生水锤效应，导致管道破裂等问题。
而软启动器能够通过减小启动冲击，降低水锤效应，从而保护管道和设备。
3.压缩机和风机控制：软启动器在压缩机和风机等设备的启动过程中也有广泛的应用。
这些设备在启动时也会产生较大的机械冲击和电流冲击，而软启动器能够通过缓慢加速和限制电流的方式，保护设备并提高系统的稳定性。
4.电梯和升降机控制：软启动器还被广泛应用于电梯和升降机的启动控制中。
电梯和升降机的启动过程需要平稳且可控，而软启动器能够提供逐渐加速的启动模式，从而保证乘客的安全和舒适性。
总结：软启动器通过控制电机的电压变化实现电机的缓慢加速，其工作原理包括控制模块、电源模块、保护模块和输出模块等组成。

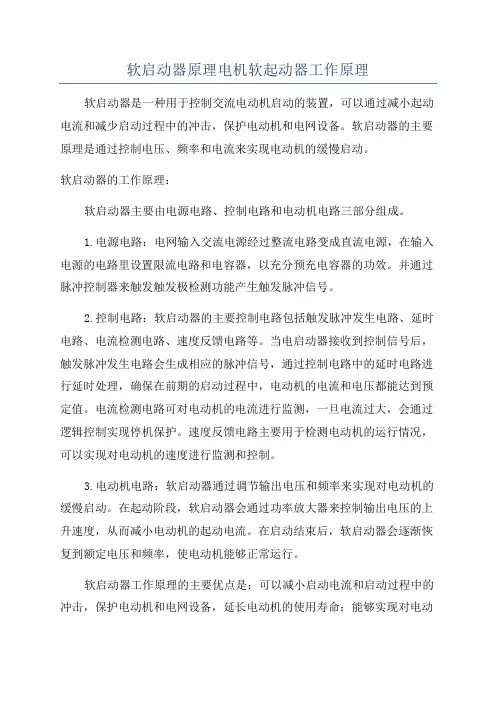

软启动器原理电机软起动器工作原理
软启动器原理电机软起动器工作原理软启动器是一种用于控制交流电动机启动的装置，可以通过减小起动电流和减少启动过程中的冲击，保护电动机和电网设备。
软启动器的主要原理是通过控制电压、频率和电流来实现电动机的缓慢启动。
软启动器的工作原理：软启动器主要由电源电路、控制电路和电动机电路三部分组成。
1.电源电路：电网输入交流电源经过整流电路变成直流电源，在输入电源的电路里设置限流电路和电容器，以充分预充电容器的功效。
并通过脉冲控制器来触发触发极检测功能产生触发脉冲信号。
2.控制电路：软启动器的主要控制电路包括触发脉冲发生电路、延时电路、电流检测电路、速度反馈电路等。
当电启动器接收到控制信号后，触发脉冲发生电路会生成相应的脉冲信号，通过控制电路中的延时电路进行延时处理，确保在前期的启动过程中，电动机的电流和电压都能达到预定值。
电流检测电路可对电动机的电流进行监测，一旦电流过大，会通过逻辑控制实现停机保护。
速度反馈电路主要用于检测电动机的运行情况，可以实现对电动机的速度进行监测和控制。
3.电动机电路：软启动器通过调节输出电压和频率来实现对电动机的缓慢启动。
在起动阶段，软启动器会通过功率放大器来控制输出电压的上升速度，从而减小电动机的起动电流。
在启动结束后，软启动器会逐渐恢复到额定电压和频率，使电动机能够正常运行。
软启动器工作原理的主要优点是：可以减小启动电流和启动过程中的冲击，保护电动机和电网设备，延长电动机的使用寿命；能够实现对电动机的缓慢启动，减少启动过程中的机械冲击；具备较高的可靠性和稳定性，能够根据实际需要进行精确控制。
软启动器在工业和民用电气系统中广泛应用，特别是在需要控制大功率电动机启动的场合，可以起到很好的调节和保护作用。
随着科技的进步和需求的增加，软起动器的工作原理也在不断发展和改进，为电气系统的运行提供了更为可靠和安全的保障。
软启动器的工作原理分析
软启动原理：
在三相电源与电机间串入三相并联晶闸管，利用晶闸 管的移相控制原理，改变晶闸管的触发角，启动时电 机端电压随晶闸管的导通角从零逐渐上升，电动机逐 渐加速，直到晶闸管全导通，电动机工作在额定电压 的机械特性上，实现平滑启动，降低启动电流，避免 启动过流跳闸。待电机达到额定转数时，启动过程结 束，软启动器自动用旁路接触器取代已完成任务的晶 闸管，为电动机正常运转提供额定电压。此外软启动 器还可以实现软停车，停车时先切断旁路接触器，然 后由软启动器内晶闸管导通角由大逐渐减小，使三相 供电电压逐渐减小，电机转速由大逐渐减小到零，停 车过程完成。
等故障。
软起动时起动电流大幅度降低，以上影响可完全免除。
⒊ 伤害电机绝缘，降低电机寿命
①大电流产生的热量反复作用于导线外绝缘，使绝缘 加速老化、寿命降低。
②大电流产生的机械力使导线相互摩擦，降低绝缘寿 命。
③高压开关合闸时触头的抖动现象会在电机定子绕组 上
产生操作过电压，有时会达到外加电压的5倍以上，这 样 , 高的过电压会对电机绝缘造成极大伤害。
（3）转矩控制起动。它是将电动机的起动转矩由小 到大线性上升，它的优点是起动平滑，柔性好，对 拖动系统有更好的保护，它的目的是保护拖动系统， 延长拖动系统的使用寿命。同时降低电机起动时对 电网的冲击，是最优的重载起动方式，它的缺点是 起动时间较长。
软启动典型控制图
软启动器接线图
软启动的特点:
（1）无冲击电流。软起动器在起动电机时，通过 逐渐增大晶闸管导通角，使电机起动电流从零线 性上升至设定值。
（2）恒流起动。软起动器可以引入电流闭环控制， 使电机在起动过程中保持恒流，确保电机平稳起 动。
软启动的工作原理
软启动的工作原理
软启动是一种用于控制电动机启动过程的技术，它通过逐步增加电动机的电压和频率，以减少启动时的电流冲击，保护电动机和相关设备。
软启动器通常由电力电子器件和控制电路组成，可以实现平稳启动和停止，提高电机的使用寿命和工作效率。
软启动的工作原理如下：
1. 电源接通：当电源接通时，软启动器的控制电路开始工作。
控制电路检测电源电压，并准备启动电动机。
2. 预充电：软启动器首先通过一个预充电电路将电动机的电容器预充电。
预充电过程会逐步增加电动机的电压，以减小启动时的电流冲击。
3. 启动电动机：预充电完成后，软启动器开始逐步增加电动机的电压和频率。
这通常通过控制电源电压的脉冲宽度调制（PWM）来实现。
PWM技术可以控制电源电压的大小和频率，以实现平稳启动。
4. 加速过程：软启动器逐渐增加电动机的电压和频率，使电动机逐渐加速。
这样可以避免启动时的电流冲击，减少对电动机和相关设备的损坏。
5. 运行状态：一旦电动机达到额定转速，软启动器将保持电源电压和频率的稳定，使电动机保持正常运行。
6. 停止电动机：当需要停止电动机时，软启动器会逐步降低电源电压和频率，使电动机平稳停止。
这样可以避免停止时的电流冲击，延长电动机的寿命。
软启动器还可以具有其他功能，如过载保护、短路保护和相序保护等。
这些功能可以进一步保护电动机和相关设备，提高系统的可靠性和安全性。
总之，软启动通过逐步增加电动机的电压和频率，实现平稳启动和停止，减少启动时的电流冲击，保护电动机和相关设备。
它是一种重要的技术，广泛应用于各种工业领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软起动器的软起运行原理解释
电机软起原理其实就是：软起动器根据电机在带载起动过程中所需的最低起动电流提供相应的加速电压和限流倍数，而最佳的限流倍数通过现场调出来的，理论计算出来的电流和时间值只能作为调试时的参考值，而且计算过程一定要电控厂家、电机厂家、负载设备厂家的技术工程人员，共同参与复杂的数据分析与计算才可能获取较为接近真实值的理论，而实际调试步骤都是选择软起动器调节范围内的较大档的起动电流倍数(如：4～5倍电机额定电流值，而电机直起一般为6～8倍电机额定电流值)，或根据既往历史调试同类设备时起动电流倍数(2.5～4倍电机额定电流值，绝大多数设备在这个范围内都能正常起动起来)，尝试起动电机设备，在保证电机能克服负载阻力而加速至额定转速的情况下，再将起动电流调低一些再次起动，如此这般，直至调试出电机正常起动负载设备，所需的最低起动电流和起动过程所需的时间。
但最后实际确定的起动电流值都比最低电流值要稍大一些(一般大30%-50%)较好，因为负载的阻力矩是有一定大小的左右变动，不能将起动电流值设置在最小值(负载的阻力矩变大时易导致起动失败！).
综上所述，其实电机软起动调试就是:1、考验软起动器的电控能力：输出电压调节能力与范围，起动过程中的电流倍数控制能力与精度，以及对主/控电路和器件在起动及运行过程中的电气保护能力。
而对电机来说是：2、考验电机在有限的起动电流倍数下克服所驱动的负载阻力矩而加速至额定转速全压运行的能力。
软起动的起动过程是：闭合起动信号后，软起动器输出设定的初始电压如：10~80%Ue，然后输出电压迅速斜坡上升，同时软起动器的电流互感器检测主回路的实时电流值反馈给控制主板比较分析，当电流值达到软起动设置的起动最高电流限制值如：100~500%Ie时，软起暂时不再升高输出电压，维持设定的电流倍数，等待电机加速→电机阻抗增大，电流逐渐下降并回流到额定电流及额定电流以下，软起动再次快速将输出电压升高至额定电压，并延时切换至旁路运行。
软起的可控硅的电流被旁路接触器接替过去，但软起的电流互感器设计为是可以继续采集旁路后的电流信号的。
实现电流保护监视
软起起动原理附图参考:
调试步骤：
（1）进入主参数后，在按选择键(Select键）到电机电流（FLA)，更改参数为50A，之后，按保存键（Store键)保存完成。
（2）进入起动参数后，在按选择键(Select键）到初始电压,更改参数为45%，进入电流限制，更改参数为140%，进入最长起动时间，更改参数为45sec,按保存键（Store键)保存完成。
（3）打开DNC面板，把采样板上的#1拨码开关都打到左边（即“OFF”位置）。
如图：
操作完成，检查之后，即可起动。
