什么是开漏输出、推挽输出、开集输出、OC、OD、线或线与逻辑
详细解说开漏输出和推挽输出
详细解说开漏输出和推挽输出1,开漏输出(Open-Drain)首先讲一下集电极开路输出(Open-Collector)，单片机I/O常用的输出方式的开漏输出（Open-Drain），漏极开路电路概念中提到的“漏”是指MOSFET的漏极。
同理，集电极开路电路中的“集”就是指三极管的集电极。
在数字电路中，分别简称OD门和OC门。
典型的集电极开路电路如图所示。
电路中右侧的三极管集电极什么都不接，所以叫做集电极开路，左侧的三极管用于反相作用，即左侧输入“0”时左侧三极管截止，VCC通过电阻加到右侧三极管基极，右侧三极管导通，右侧输出端连接到地，输出“0”。
从图中电路可以看出集电极开路是无法输出高电平的，如果要想输出高电平可以在输出端加上上拉电阻。
因此集电极开路输出可以用做电平转换，通过上拉电阻上拉至不同的电压，来实现不同的电平转换。
用做驱动器，由于OC门电路的输出管的集电极悬空，使用时需外接一个上拉电阻Rp到电源VCC。
OC门使用上拉电阻以输出高电平，此外为了加大输出引脚的驱动能力，上拉电阻阻值的选择原则：从降低功耗及芯片的灌电流能力考虑应当足够大；从确保足够的驱动电流考虑应当足够小。
将OC门输出连在一起时，再通过一个电阻接外电源，可以实现“线与”逻辑关系。
只要电阻的阻值和外电源电压的数值选择得当，就能做到既保证输出的高、低电平符合要求，而且输出三极管的负载电流又不至于过大。
集电极开路输出除了可以实现多门的线与逻辑关系外，通过使用大功率的三极管还可用于直接驱动较大电流的负载，如继电器、脉冲变压器、指示灯等。
由于现在MOS管用普遍，而且性能要比晶体管要好，所以很多开漏输出电路，和后面要讲的推挽输出电路都用MOS管实现。
再来就是开漏输出电路，和集电极开路一样，顾名思义，开漏电路就是指从MOSFET的漏极输出的电路。
典型的用法是在漏极外部的电路添加上拉电阻到电源如图所示。
完整的开漏电路应由开漏器件和开漏上拉电阻组成。
推挽输出与开漏输出的区别
推挽输出:可以输出高,低电平,连接数字器件;开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma 以内).推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.要实现线与需要用OC(open collector)门电路.是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
/////////////////////////////////////////////////////////////////////开漏电路特点及应用在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
本人虽然在念书时就知道其基本的用法，而且在设计中并未遇的过问题。
但是前两天有位同事向我问起了这个概念。
我忽然觉得自己对其概念了解的并不系统。
近日，忙里偷闲对其进行了下总结。
所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成“与逻辑” 关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。

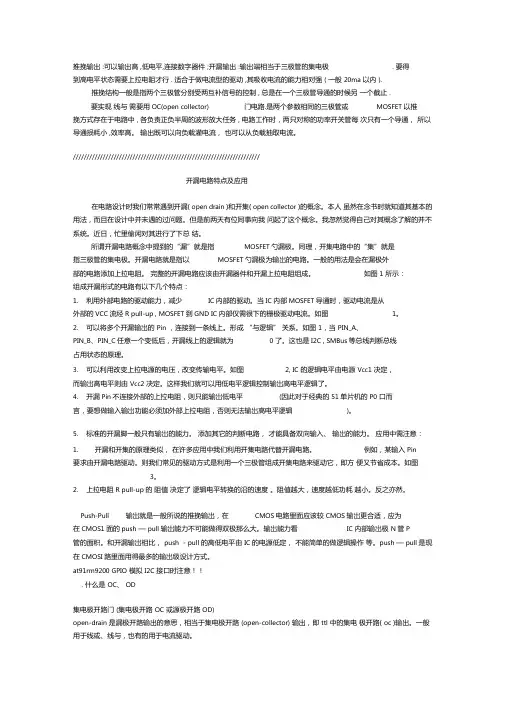

推挽输出与开漏输出的区别
推挽输出:可以输出高,低电平,连接数字器件;开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强( 一般20ma 以内).推挽结构一般是指两个三极管分别受两互补信号的控制, 总是在一个三极管导通的时候另一个截止.要实现线与需要用OC(open collector) 门电路.是两个参数相同的三极管或MOSFET以推挽方式存在于电路中, 各负责正负半周的波形放大任务, 电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
/////////////////////////////////////////////////////////////////////开漏电路特点及应用在电路设计时我们常常遇到开漏( open drain )和开集( open collector )的概念。
本人虽然在念书时就知道其基本的用法，而且在设计中并未遇的过问题。
但是前两天有位同事向我问起了这个概念。
我忽然觉得自己对其概念了解的并不系统。
近日，忙里偷闲对其进行了下总结。
所谓开漏电路概念中提到的“漏”就是指MOSFET勺漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOSFET勺漏极为输岀的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1 所示：组成开漏形式的电路有以下几个特点：1.利用外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up , MOSFET到GND IC内部仅需很下的栅极驱动电流。
如图1。
2.可以将多个开漏输岀的Pin ，连接到一条线上。
形成“与逻辑” 关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0 了。

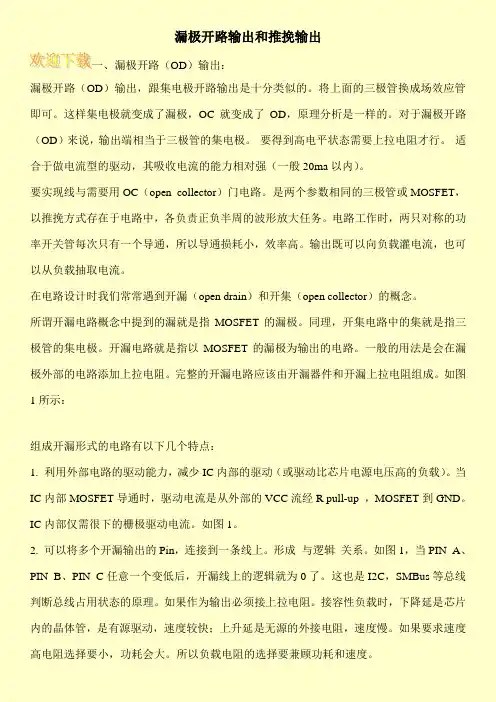

漏极开路输出和推挽输出
漏极开路输出和推挽输出一、漏极开路（OD）输出：漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
对于漏极开路（OD）来说，输出端相当于三极管的集电极。
要得到高电平状态需要上拉电阻才行。
适合于做电流型的驱动，其吸收电流的能力相对强（一般20ma以内）。
要实现线与需要用OC（open collector）门电路。
是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务。
电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小，效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
所谓开漏电路概念中提到的漏就是指MOSFET的漏极。
同理，开集电路中的集就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用外部电路的驱动能力，减少IC内部的驱动（或驱动比芯片电源电压高的负载）。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成与逻辑关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
如果作为输出必须接上拉电阻。
接容性负载时，下降延是芯片内的晶体管，是有源驱动，速度较快；上升延是无源的外接电阻，速度慢。
如果要求速度高电阻选择要小，功耗会大。
所以负载电阻的选择要兼顾功耗和速度。
开漏输出与推挽输出的比较
开漏输出与推挽输出的比较开漏输出：OC门的输出就是开漏输出；OD门的输出也是开漏输出。
TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出就叫做开漏输出。
它可以吸收很大的电流，但是不能向外输出电流。
所以，为了能输入和输出电流，它使用的时候要跟电源和上拉电阻一齐用。
OC门开漏输出和OD门开漏输出都是为了同一个目的，都是为了实现逻辑器件的线与逻辑，当然选用不同的外接电阻也可以实现外围驱动能力的增加。
当你应用此电路的时候，要注意应用时要加上拉电阻接电源，这样才能保证逻辑的正确，在电阻上要根据逻辑器件的扇入扇出系数来确定，但一般mos电路带载同样的mos电路能力比较强，所以电阻通常可以选择2.2k，4.9k这样一些常用的。
推挽输出与开漏输出的区别推挽输出:可以输出高,低电平,连接数字器件;开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.要实现 线与 需要用OC(open collector)门电路.是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用 外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。

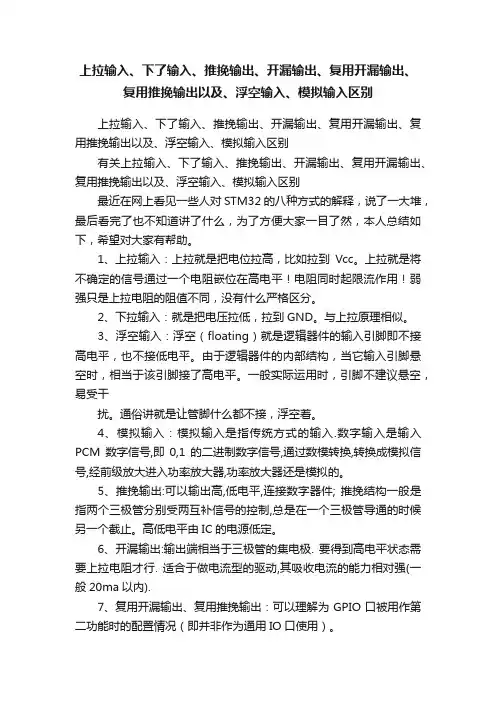

上拉输入、下了输入、推挽输出、开漏输出、复用开漏输出、复用推挽输出以及、浮空输入、模拟输入区别
上拉输入、下了输入、推挽输出、开漏输出、复用开漏输出、复用推挽输出以及、浮空输入、模拟输入区别上拉输入、下了输入、推挽输出、开漏输出、复用开漏输出、复用推挽输出以及、浮空输入、模拟输入区别有关上拉输入、下了输入、推挽输出、开漏输出、复用开漏输出、复用推挽输出以及、浮空输入、模拟输入区别最近在网上看见一些人对STM32的八种方式的解释，说了一大堆，最后看完了也不知道讲了什么，为了方便大家一目了然，本人总结如下，希望对大家有帮助。
1、上拉输入：上拉就是把电位拉高，比如拉到Vcc。
上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！弱强只是上拉电阻的阻值不同，没有什么严格区分。
2、下拉输入：就是把电压拉低，拉到GND。
与上拉原理相似。
3、浮空输入：浮空（floating）就是逻辑器件的输入引脚即不接高电平，也不接低电平。
由于逻辑器件的内部结构，当它输入引脚悬空时，相当于该引脚接了高电平。
一般实际运用时，引脚不建议悬空，易受干扰。
通俗讲就是让管脚什么都不接，浮空着。
4、模拟输入：模拟输入是指传统方式的输入.数字输入是输入PCM数字信号,即0,1的二进制数字信号,通过数模转换,转换成模拟信号,经前级放大进入功率放大器,功率放大器还是模拟的。
5、推挽输出:可以输出高,低电平,连接数字器件; 推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止。
高低电平由IC的电源低定。
6、开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).7、复用开漏输出、复用推挽输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）。
在STM32中选用IO模式，下面是参考网上的总结一下。
（1）浮空输入_IN_FLOATING ——浮空输入，可以做KEY识别，RX（2）带上拉输入_IPU——IO内部上拉电阻输入（3）带下拉输入_IPD——IO内部下拉电阻输入（4）模拟输入_AIN ——应用ADC模拟输入，或者低功耗下省电（5）开漏输出_OUT_OD ——IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。
推挽输出与开漏输出的区别
/////////////////////////////////////////////////////////////////////
开漏电路特点及应用
另一种是互补推挽输出，采用2只晶体管，一只在上一只在下，上面的一只是n型，下面为p型（以三极管为例），两只管子的连接为：npn（上）的c连vcc，pnp（下）的c接地，两只管子的ee,bb相连，其中ee作为输出（引出脚），bb接内部逻辑，这个电路通常用于功率放大点路的末级（音响），当bb接高电压时npn管导通输出高电压，由于三极管的ec电阻很小，因此输出的高电压有很强的驱动能力，当bb接低电压时npn截至，pnp导通，由于三极管的ec电阻很小因此输出的低电压有很强的驱动能力，简单的例子，9013导通时ec电阻不到10欧，以Vh=2.5v，vcc=5v计算，高电平输出电流最大=250MA，短路电流500ma，这个计算同时告诉我们采用推挽输出时一定要小心千万不要出现外部电路短路的可能，否则肯定烧毁芯片，特别是外部驱动三极管时别忘了在三极管的基极加限流电阻。推挽输出电路的形式很多，有些单片机上下都采用n型管，但内部逻辑提供互补输出，以上的说明仅仅为了说明推挽的原理，为了更深的理解可以参考功率放大电路。
5. 标准的开漏脚一般只有输出的能力。添加其它的判断电路，才能具备双向输入、输出的能力。
应用中需注意：
1. 开漏和开集的原理类似，在许多应用中我们利用开集电路代替开漏电路。例如，某输入Pin要求由开漏电路驱动。则我们常见的驱动方式是利用一个三极管组成开集电路来驱动它，即方便又节省成本。如图3。
如果学过三极管放大电路一定知道，前置单管放大器和功放末级放大电路的区别。单片机内部的逻辑经过内部的逻辑运算后需要输出到外面，外面的器件可能需要较大的电流才能推动，因此在单片机的输出端口必须有一个驱动电路。
单片机IO口推挽与开漏输出详解
单片机I/O口推挽与开漏输出详解推挽输出:可以输出高,低电平,连接数字器件;推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).我们先来说说集电极开路输出的结构。
集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。
对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极C跟发射极E之间相当于断开），所以5V电源通过1K电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。
我们将图1简化成图2的样子。
图2中的开关受软件控制，“1”时断开，“0”时闭合。
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。
而当开关断开时，则输出端悬空了，即高阻态。
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。
再看图三。
图三中那个1K的电阻即是上拉电阻。
如果开关闭合，则有电流从1K电阻及开关上流过，但由于开关闭其它三个口带内部上拉），当我们要使用输入功能时，只要将输出口设置为1即可，这样就相当于那个开关断开，而对于P0口来说，就是高阻态了。
对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。
将上面的三极管换成场效应管即可。
这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。
另一种输出结构是推挽输出。
推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。
比起OC或者OD来说，这样的推挽结构高、低电平驱动能力都很强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开漏输出：OC门的输出就是开漏输出；OD门的输出也是开漏输出。
TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出就叫做开漏输出。
它可以吸收很大的电流，但是不能向外输出电流。
所以，为了能输入和输出电流，它使用的时候要跟电源和上拉电阻一齐用。
OC门开漏输出和OD门开漏输出都是为了同一个目的，都是为了实现逻辑器件的线与逻辑，当然选用不同的外接电阻也可以实现外围驱动能力的增加。
当你应用此电路的时候，要注意应用时要加上拉电阻接电源，这样才能保证逻辑的正确，在电阻上要根据逻辑器件的扇入扇出系数来确定，但一般mos电路带载同样的mos电路能力比较强，所以电阻通常可以选择2.2k，4.9k这样一些常用的。
推挽输出与开漏输出的区别
推挽输出:可以输出高,低电平,连接数字器件;开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般
20ma以内).
推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.
要实现线与需要用OC(open collector)门电路.是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1
所示：
组成开漏形式的电路有以下几个特点：
1. 利用外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成“与逻辑” 关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
3. 可以利用改变上拉电源的电压，改变传输电平。
如图2, IC的逻辑电平由电源Vcc1决定，而输出高电平则由Vcc2决定。
这样我们就可以用低电平逻辑控制输出高电平逻辑了。
4. 开漏Pin不连接外部的上拉电阻，则只能输出低电平(因此对于经典的51单片机的P0口而言，要想做输入输出功能必须加外部上拉电阻，否则无法输出高电平逻辑)。
5. 标准的开漏脚一般只有输出的能力。
添加其它的判断电路，才能具备双向输入、输出的能力。
应用中需注意：
1. 开漏和开集的原理类似，在许多应用中我们利用开集电路代替开漏电路。
例如，某输入Pin要求由开漏电路驱动。
则我们常见的驱动方式是利用一个三极管组成开集电路来驱动它，即方便又节省成本。
如图3。
2.上拉电阻R pull-up的阻值决定了逻辑电平转换的沿的速度。
阻值越大，速度越低功耗越小。
反之亦然。
Push-Pull输出就是一般所说的推挽输出，在CMOS电路里面应该较CMOS输出更合适，应为在CMOS里面的push－pull输出能力不可能做得双极那么大。
输出能力看IC内部输出极N管P管的面积。
和开漏输出相比，push－pull的高低电平由IC的电源低定，不能简单的做逻辑操作等。
push－pull是现在CMOS电路里面用得最多的输出级设计方式。
at91rm9200 GPIO 模拟I2C接口时注意！！
一.什么是OC、OD
集电极开路门(集电极开路OC 或源极开路OD)
open-drain是漏极开路输出的意思，相当于集电极开路(open-collector)输出，即ttl中的集电极开路（oc）输出。
一般用于线或、线与，也有的用于电流驱动。
open-drain是对mos管而言，open-collector是对双极型管而言，在用法上没啥区别。
开漏形式的电路有以下几个特点：
1.利用外部电路的驱动能力，减少IC内部的驱动。
或驱动比芯片电源电压高的负载.
2.可以将多个开漏输出的Pin，连接到一条线上。
通过一只上拉电阻，在不增加任何器件的情况下，形成“与逻辑”关系。
这也是I2C，SMBus等总线判断总线占用状态的原理。
如果作为图腾输出必须接上拉电阻。
接容性负载时，下降延是芯片内的晶体管，是有源驱动，速度较快；上升延是无源的外接电阻，速度慢。
如果要求速度高电阻选择要小，功耗会大。
所以负载电阻的选择要兼顾功耗和速度。
3.可以利用改变上拉电源的电压，改变传输电平。
例如加上上拉电阻就可以提供TTL/CMOS 电平输出等。
4.开漏Pin不连接外部的上拉电阻，则只能输出低电平。
一般来说，开漏是用来连接不同电平的器件，匹配电平用的。
5.正常的CMOS输出级是上、下两个管子，把上面的管子去掉就是OPEN-DRAIN了。
这种输出的主要目的有两个：电平转换和线与。
6.由于漏级开路，所以后级电路必须接一上拉电阻，上拉电阻的电源电压就可以决定输出电平。
这样你就可以进行任意电平的转换了。
7.线与功能主要用于有多个电路对同一信号进行拉低操作的场合，如果本电路不想拉低，就输出高电平，因为OPEN-DRAIN上面的管子被拿掉，高电平是靠外接的上拉电阻实现的。
（而正常的CMOS输出级，如果出现一个输出为高另外一个为低时，等于电源短路。
）
8.OPEN-DRAIN提供了灵活的输出方式，但是也有其弱点，就是带来上升沿的延时。
因为上升沿是通过外接上拉无源电阻对负载充电，所以当电阻选择小时延时就小，但功耗大；反之延时大功耗小。
所以如果对延时有要求，则建议用下降沿输出。
二.什么是线或逻辑与线与逻辑？
在一个结点(线)上, 连接一个上拉电阻到电源VCC 或VDD 和n 个NPN 或NMOS 晶体管的集电极C 或漏极D, 这些晶体管的发射极E 或源极S 都接到地线上, 只要有一个晶体管饱和, 这个结点(线)就被拉到地线电平上.
因为这些晶体管的基极注入电流(NPN)或栅极加上高电平(NMOS), 晶体管就会饱和, 所以
这些基极或栅极对这个结点(线)的关系是或非NOR 逻辑. 如果这个结点后面加一个反相器, 就是或OR 逻辑.
注：个人理解：线与，接上拉电阻至电源。
(~A)&(~B)=~(A+B)，由公式较容易理解线与此概念的由来；
如果用下拉电阻和PNP 或PMOS 管就可以构成与非NAND 逻辑, 或用负逻辑关系转
换与/或逻辑.
注：线或，接下拉电阻至地。
(~A)+(~B)=~(AB);
这些晶体管常常是一些逻辑电路的集电极开路OC 或源极开路OD 输出端. 这种逻辑通常称为线与/线或逻辑, 当你看到一些芯片的OC 或OD 输出端连在一起, 而有一个上拉电阻时, 这就是线或/线与了, 但有时上拉电阻做在芯片的输入端内.
顺便提示如果不是OC 或OD 芯片的输出端是不可以连在一起的, 总线BUS 上的双向输出端连在一起是有管理的, 同时只能有一个作输出, 而其他是高阻态只能输入.
三.什么是推挽结构
一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.
要实现线与需要用OC(open collector)门电路 .如果输出级的有两个三极管，始终处于一个导通、一个截止的状态，也就是两个三级管推挽相连，这样的电路结构称为推拉式电路或图腾柱（Totem-pole）输出电路（可惜，图无法贴上）。
当输出低电平时，也就是下级负载门输入低电平时，输出端的电流将是下级门灌入T4；当输出高电平时，也就是下级负载门输入高电平时，输出端的电流将是下级门从本级电源经T3、D1 拉出。
这样一来，输出高低电平时，T3 一路和T4 一路将交替工作，从而减低了功耗，提高了每个管的承受能力。
又由于不论走哪一路，管子导通电阻都很小，使RC常数很小，转变速度很快。
因此，推拉式输出级既提高电路的负载能力，又提高开关速度。
供你参考。
推挽电路是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
