简述室内燃气管道水力计算步骤
简述室内燃气管道水力计算步骤
一、室内燃气管道水力计算步骤
1、计算管道参数：确定管道的内径、管道的长度、管道的材料、管道的摩擦系数等。
2、确定燃气流量：根据室内的燃气使用量，确定燃气流量，并根据一定的稳定流计算方法，确定燃气流量的大小。
3、确定管道的出口压力：根据管道的内径及管道材料，确定管道的出口压力。
4、根据给定的流量，确定管道的入口压力：根据管道的出口压力及管道的内径、管道的长度及管道的摩擦系数，确定管道的入口压力。
5、根据确定的流量及入口压力，计算管道的流速：根据管道的入口压力及管道的内径，确定管道的流速。
6、根据流速及管道的摩擦系数，确定管道的所需加压能力：根据管道的流速及管道的摩擦系数，确定管道的所需加压能力。
7、根据确定的管道加压能力，选择合适的加压设备：根据管道的所需加压能力，选择合适的加压设备，以确保管道的正常运行。
燃气管道的流量计算和水力计算公式
燃气管道的流量计算和水力计算公式第一节燃气需用工况城市各类用户的用气情况是不均匀的，是随月、日、时而变化的。
这是城市燃气供应的一个特点。
用气不均匀性可以分为三种，即月不均匀性(或季节不均匀性)、日不均匀性和时不均匀性。
城市燃气需用工况与各类用户的需用工况及这些用户在总用气量中所占的比重有关。
各类用户的用气不均匀性取决于很多因素，如气候条件、居民生活水平及生活习惯机关的作息制度和工业企业的工作班次，建筑物和车间内装置用气设备的情况等，这些因素对不均匀性的影响，从理论上是推算不出来的，只有经过大量地积累资料，并加以科学的整理，才能取得需用工况的可靠数据。
1 、月用气工况影响居民生活及公共建筑用气月不均匀性的主要因素是气候条件。
气温降低则用气量增大，因为在冬季一些月份水温低，故用气量较多，又因为在冬季，人们习惯吃热食，制备食品需用的燃气量增多，需用的热水也较多。
反之，在夏季用气量将会降低。
公共建筑用气的月不均匀规律及影响因素，与各类用户的性质有关，但与居民生活用气的不均匀情况基本相似。
工业企业用气的月不均匀规律主要取决于生产工艺的性质。
连续生产的大工业企业以及工业炉用气比较均匀。
夏季由于室外气温及水温较高，这类用户的用气量也会适当降低。
建筑物供暖的用气工况与城市所在地区的气候有关。
计算时需要知道该地区月平均气温和供暖期的资料。
根据各类用户的年用气量及需用工况，可编制年用气图表。
依照此图表制订供气计划，并确定给缓冲用户供气的能力和所需的储气设施，还可预先制订在用气量低的季节维修燃气管道及设备的计划。
一年中各月的用气不均匀情况用月不均匀系数表示。
根据字面上的意义，它应该是各月的用气量与全年平均月用气量的比值，但这不确切，因为每个月的天数是在28～31天的范围内变化的。
因此月不均匀系数K1值应按下式确定全年平均日用气量该月平均日用气量1k （3-1） 12个月中平均日用气量最大的月，也即月不均匀系数值最大的月，称为计算月。
燃气管道的流量计算和水力计算公式
燃气管道的流量计算和水力计算公式燃气管道的流量计算和水力计算公式第一节燃气需用工况城市各类用户的用气情况是不均匀的，是随月、日、时而变化的。
这是城市燃气供应的一个特点。
用气不均匀性可以分为三种，即月不均匀性(或季节不均匀性)、日不均匀性和时不均匀性。
城市燃气需用工况与各类用户的需用工况及这些用户在总用气量中所占的比重有关。
各类用户的用气不均匀性取决于很多因素，如气候条件、居民生活水平及生活习惯机关的作息制度和工业企业的工作班次，建筑物和车间内装置用气设备的情况等，这些因素对不均匀性的影响，从理论上是推算不出来的，只有经过大量地积累资料，并加以科学的整理，才能取得需用工况的可靠数据。
1 、月用气工况影响居民生活及公共建筑用气月不均匀性的主要因素是气候条件。
气温降低则用气量增大，因为在冬季一些月份水温低，故用气量较多，又因为在冬季，人们习惯吃热食，制备食品需用的燃气量增多，需用的热水也较多。
反之，在夏季用气量将会降低。
公共建筑用气的月不均匀规律及影响因素，与各类用户的性质有关，但与居民生活用气的不均匀情况基本相似。
工业企业用气的月不均匀规律主要取决于生产工艺的性质。
连续生产的大工业企业以及工业炉用气比较均匀。
夏季由于室外气温及水温较高，这类用户的用气量也会适当降低。
建筑物供暖的用气工况与城市所在地区的气候有关。
计算时需要知道该地区月平均气温和供暖期的资料。
根据各类用户的年用气量及需用工况，可编制年用气图表。
依照此图表制订供气计划，并确定给缓冲用户供气的能力和所需的储气设施，还可预先制订在用气量低的季节维修燃气管道及设备的计划。
一年中各月的用气不均匀情况用月不均匀系数表示。
根据字面上的意义，它应该是各月的用气量与全年平均月用气量的比值，但这不确切，因为每个月的天数是在28～31天的范围内变化的。
因此月不均匀系数K1值应按下式确定全年平均日用气量该月平均日用气量1k （3-1） 12个月中平均日用气量最大的月，也即月不均匀系数值最大的月，称为计算月。
燃气用气量和计算流量、燃气管道水力计算及附录
12.3燃气用气量和计算流量12.3.1燃气用气量民用建筑燃气用气量包括：居民生活用气量、商业用气量、采暖及通风空调用气量。
1用户的燃气用气量，应考虑燃气规划发展量，根据当地的用气量指标确定。
2居民生活和商业的用气量指标，应根据当地居民生活和商业用气量的统计数据分析确定。
当缺乏实际统计资料时，结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。
3采暖用气量，可根据当地建筑物耗热量指标确定（方案和初步设计阶段也可按附录D中附表D.1-5中数据估算）。
4通风空调用气量，取冬季热负荷与夏季冷负荷中的大值确定（方案和初步设计阶段也可按附录D中附表D.1-6中数据估算）。
5居住小区集中供应热水用气量，参照《建筑给水排水设计规范》GB50015中的耗热量计算。
12.3.2燃气计算流量1燃气管道的计算流量，应为小时最大用气量。
2居民生活和商业用户1）已知各用气设备的额定流量和台数等资料时，小时计算流量按以下方法确定：①居民生活用燃气计算流量：Q h=∑kNQ n(12.3.2-1)式中Q h——居民用户燃气计算流量（m3/h）;k——用气设备同时工作系数，可参照附录E中附表E.1-1、附表E.1-2的数据；N——同种设备数目；Q n——单台用气设备的额定流量（m3/h）。
②商业用户（包括宾馆、饭店、餐馆、医院、食堂等）的燃气计算流量，一般按所有用气设备的额定流量并根据设备的实际使用情况确定。
2）当缺乏用气设备资料时，可按以下方法估算燃气小时计算流量（0℃，101325Pa，以下同）：Q hl=（1/n）Q a (12.3.2-2)n=(365×24)/K m K d K h (12.3.2-3)式中Q hl——燃气小时计算流量（m3/h）；Q a——年燃气用量（m3/a）；n ——年燃气最大负荷利用小时数（h）;K m——月高峰系数，计算月的日平均用气量和年的日平均用气量之比；K d——日高峰系数，计算月中的日最大用气量和该月日平均用气量之比；K h——小时高峰系数，计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比。
燃气用气量和计算流量、燃气管道水力计算及附录
12.3 燃气用气量和计算流量12.3.1燃气用气量民用建筑燃气用气量包括：居民生活用气量、商业用气量、采暖及通风空调用气量。
1用户的燃气用气量，应考虑燃气规划发展量，根据当地的用气量指标确定。
2居民生活和商业的用气量指标，应根据当地居民生活和商业用气量的统计数据分析确定。
当缺乏实际统计资料时，结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。
3采暖用气量，可根据当地建筑物耗热量指标确定（方案和初步设计阶段也可按附录D中附表D.1-5中数据估算）。
4通风空调用气量，取冬季热负荷与夏季冷负荷中的大值确定（方案和初步设计阶段也可按附录D中附表D.1-6中数据估算）。
5居住小区集中供应热水用气量，参照《建筑给水排水设计规范》GB50015中的耗热量计算。
12.3.2燃气计算流量1燃气管道的计算流量，应为小时最大用气量。
2居民生活和商业用户1）已知各用气设备的额定流量和台数等资料时，小时计算流量按以下方法确定：①居民生活用燃气计算流量：Q h=∑kNQ n(12.3.2-1)式中 Q h——居民用户燃气计算流量（m3/h）;k——用气设备同时工作系数，可参照附录E中附表E.1-1、附表E.1-2的数据；N——同种设备数目；Q n——单台用气设备的额定流量（m3/h）。
②商业用户（包括宾馆、饭店、餐馆、医院、食堂等）的燃气计算流量，一般按所有用气设备的额定流量并根据设备的实际使用情况确定。
2）当缺乏用气设备资料时，可按以下方法估算燃气小时计算流量（0℃，101325Pa，以下同）：Q hl=（1/n） Q a (12.3.2-2)n=(365×24)/K m K d K h(12.3.2-3)式中 Q hl——燃气小时计算流量（m3/h）；Q a——年燃气用量（m3/a）；n ——年燃气最大负荷利用小时数（h）;K m——月高峰系数，计算月的日平均用气量和年的日平均用气量之比；K d——日高峰系数，计算月中的日最大用气量和该月日平均用气量之比；K h——小时高峰系数，计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比。
燃气管道水力计算
1．高压、中压燃气管道水力计算公式：式中：P1—燃气管道起点的压力（绝对压力，kPa）；P2 —燃气管道终点的压力（绝对压力，kPa）；Q —燃气管道的计算流量（m3/h）；L —燃气管道的计算长度（km）；d —管道内径（mm）；ρ—燃气的密度（kg/m3）；标准状态下天然气的密度一般取0.716 kg/m3。
Ｚ—压缩因子，燃气压力小于1.2MPa（表压）时取1；Ｔ—设计中所采用的燃气温度（K）；Ｔ0—273.15（K）。
λ—燃气管道的摩擦阻力系数；其中燃气管道的摩擦阻力系数λ的计算公式：K —管道内表面的当量绝对粗糙度（mm）；对于钢管，输送天然气和液化石油气时取0.1mm，输送人工煤气时取0.15mm。
R e—雷诺数（无量纲）。
流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。
用符号Re表示。
层流状态，R e 2100；临界状态，R e =2100～3500；紊流状态，R e >3500。
P，燃气管道的计算长度L，燃气密度在该公式中，燃气管道起点的压力1P，燃气管道的计ρ，燃气温度T，压缩因子Z为已知量，燃气管道终点的压力2算流量Q，燃气管道内径d为参量，知道其中任意两个，都可计算其中一个未知量。
如燃气管道终点的压力P的计算公式为：2某DN100中压输气管道长0.19km，起点压力0.3MPa，最大流量1060 m3/h，输气温度为20℃,应用此公式计算，管道末端压力P=0.29MPa。
22．低压燃气管道水力计算公式：式中：P—燃气管道的摩擦阻力损失（Pa）；Q —燃气管道的计算流量（m3/h）；L —燃气管道的计算长度（km）；λ—燃气管道的摩擦阻力系数；d —管道内径（mm）；ρ—燃气的密度（kg/m3）；Ｚ—压缩因子，燃气压力小于1.2MPa（表压）时取1；Ｔ—设计中所采用的燃气温度（K）；Ｔ0—273.15（K）。
城市燃气课件 第六章燃气管网水力计算
图：燃气97 6－4、5
计算图表的绘制条件：
1、燃气密度按 0＝1Kg/Nm 3 计算，使用时不同的燃
气密度要进行修正。
低压管道：
p l
(
p l
)
0
1
高中压管道：
①管段的途泄流量等于单位长度途泄流量乘以该管段的长 度。 ②若管段是两个小区的公共管道，需同时向两侧供气时， 其途泄流量应为两侧的单位长度途泄流量之和乘以管长。
P g a g H 100.6Pa
P2 17m
－0.6m
P1
五、局部阻力损失计算
当燃气流经三通管、弯管、变径异型管、阀门等管路附件时， 由于几何边界的急剧改变，燃气在管道内气流方向和气流断 面改变，燃气运动受到扰乱，必然产生额外的压力损失。
城市燃气管网计算时，管网的局部损失一般以沿程损失的 5~10%估计.
----燃气在管道中的流速，m/s；
0 ----燃气密度，kg/Nm3；
T ----燃气绝对温度，K，T0=273K。
2、当量长度法
P
2
2
0
T0
＝
L2 d
2
2
0
T T0
L2
d
当量长度不但与局部阻力系数有关，还与管径、沿程 阻力系数有关
因此，管件的局部压力降等于其当量长度为L2的直线管段 的沿程压力降，在计算管道及管道附件的总压力降时，管 道计算长度L应为
一、低压燃气管道水力计算公式
层流区(Re<2100)：
燃气管道水力计算表
公式：
式中：
λ计算
公式：36.73699式中：λ--水力摩阻系数
lg--常用对数
K--钢管内壁绝对粗糙度（m ）规划P411
d--管内径(m)
Re--雷诺数规划P411Re计算
公式
式中：Re--雷诺数
D--管道内径（m ）
ν--燃气在管道内的流速（m/s ）
v--燃气的运动粘度（m 2/s ）高压、次高压和中压燃气管道水力计算
计算公式：按《城市燃气设计规范》GB50028-93（2002年版）中5.2.5条规定执行P36本计算表用于计算单一直管段的终点压力
P 1--燃气管道起点的压力（绝压kPa ）
d--管道内径（mm ）
ρ--气体的密度（kg/m 3)
T--设计中采用燃气的温度（K ）T 0--273.15K
P 2--燃气管道终点的压力（绝压kPa ）
Z--压缩因子，当燃气压力小于1.2MPa （表压）时，Z 取1
L--燃气管道计算长度（Km ）
λ--水力摩阻系数见：GB50251-94 中3.3.2.3条 P7
Q--燃气管道的计算流量（m 3/h ）
Z T T d Q L P P 0
521022211027.1ρλ⨯=-⎥⎦⎤⎢⎣⎡+-=λλRe 51.271.3lg 01.21d K v D υ=
Re 15.112.0100100
m
P Z +=
Z 的计算公式：
P m --
计算管段的管道平均压力（MPa ）Z--计算管段平均压力下的气体压缩系数15
.112.0100100
m
P Z +=⎪⎪
⎭
⎫
⎝⎛++=212
2132P P P P P m
.5条规定执行P36。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

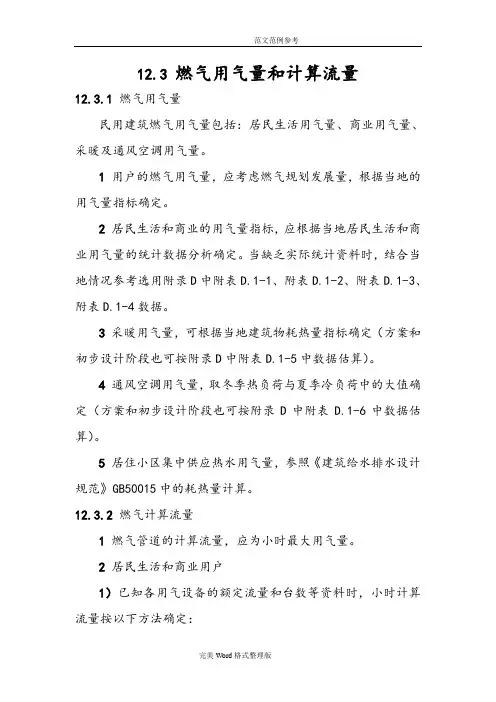

12.3燃气用气量和计算流量
12.3.1燃气用气量
民用建筑燃气用气量包括：居民生活用气量、商业用气量、采暖及通风空调用气量。
1用户的燃气用气量，应考虑燃气规划发展量，根据当地的用气量指标确定。
2居民生活和商业的用气量指标，应根据当地居民生活和商业用气量的统计数据分析确定。
当缺乏实际统计资料时，结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。
3采暖用气量，可根据当地建筑物耗热量指标确定（方案和初步设计阶段也可按附录D中附表D.1-5中数据估算）。
4通风空调用气量，取冬季热负荷与夏季冷负荷中的大值确定（方案和初步设计阶段也可按附录D中附表D.1-6中数据估算）。
5居住小区集中供应热水用气量，参照《建筑给水排水设计规范》GB50015中的耗热量计算。
12.3.2燃气计算流量
1燃气管道的计算流量，应为小时最大用气量。
2居民生活和商业用户
1）已知各用气设备的额定流量和台数等资料时，小时计算流量按以下方法确定：
①居民生活用燃气计算流量：
Q h=∑kNQ n(12.3.2-1) 式中Q h——居民用户燃气计算流量（m3/h）;
k——用气设备同时工作系数，可参照附录E中附表E.1-1、附表E.1-2的数据；
N——同种设备数目；
Q n——单台用气设备的额定流量（m3/h）。
②商业用户（包括宾馆、饭店、餐馆、医院、食堂等）的燃气计算流量，一般按所有用气设备的额定流量并根据设备的实际使用情况确定。
2）当缺乏用气设备资料时，可按以下方法估算燃气小时计算流量（0℃，101325Pa，以下同）：
Q hl=（1/n）Q a (12.3.2-2)
n=(365×24)/K m K d K h
(12.3.2-3)
式中Q hl——燃气小时计算流量（m3/h）；
Q a——年燃气用量（m3/a）；
n ——年燃气最大负荷利用小时数（h）;
K m——月高峰系数，计算月的日平均用气量和年的日平均用气量之比；
K d——日高峰系数，计算月中的日最大用气量和该月日平均用气量之比；
K h——小时高峰系数，计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比。
注： 1 年燃气用量应根据当地居民生活和商业的用气量指标确定，当缺乏资料时，可参考附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4中数据计算。
2 用气高峰系数应根据用户的燃气用量或燃料用量的变化情况，统计分析确定。
当缺
乏实际统计资料时，结合当地情况参考选用数据K m=1.1～1.3；K d=1.05～1.2；K h=2.2～
3.2。
3采暖、通风空调及生活热水用户
1）已知用气设备的额定流量和台数等资料时，集中设置的燃气锅炉房、直燃机或分布式供能机组的燃气计算流量，应按各用气设备的额定流量，在考虑了设备备用情况之后，叠加确定。
2）当缺乏用气设备资料时，可按以下方法估算：
①采暖燃气小时计算流量：
Q h2=（ 3.5×q h×A）/（Q R×η）（12.3.2-4）
式中Q h2——采暖用户小时燃气计算流量（Nm3/h）;
q h ——采暖热指标【W/（m2·h）】，见附录D中附表D.1-5；
A ——采暖建筑面积（m2）；
Q R——燃气低热值（kJ/ m3）；
η——供热设备热效率，应按设备厂提供的数据选用。
②通风空调燃气小时计算流量：
Q h3=（ 3.6×q c×A）/（Q R×COP）（12.3.2-5）
式中Q h3 ——空调用户小时燃气计算流量（Nm3/h）；
q c ——空调冷指标【W/（m2·h）】，见附录D中附表D.1-6；
A ——空调建筑面积（m2）；
Q R ——燃气低热值（kJ/ m3）；
COP——吸收式制冷机的制冷系数，可取0.7～1.2。
③小区生活热水燃气小时计算流量：
Q h4=（3.6×Q W）/（Q R×η）
（12.3.2-6）
式中Q h4——生活热水用户小时燃气计算流量（Nm3/h）；
Q W——生活热水设计小时耗热量（W/h）,按《建筑给水排水设计规范》计算；
Q R——燃气低热值（kJ/ m3）；
η——供热设备热效率，应按设备厂提供的数据选用。
12.4 燃气管道水力计算
12.4.1室外燃气管道的局部阻力损失可按燃气管道摩擦阻力损失的5%～10%进行计算；室内燃气管道的局部阻力损失宜按实际情况计算，也可按燃气管道摩擦阻力损失的15%～20%进行计算。
12.4.2计算低压燃气管道阻力损失时，对地形高差大或高层建筑立管应考虑因高程差而引起的燃气附加压力。
燃气的附加压力可按下式计算：ΔH=9.8×（ρk－ρm）×h （12.4.2）
式中ΔH——燃气的附加压力（Pa）；
ρk ——空气的密度（kg/m3）;
ρm ——燃气的密度（kg/m3）；
h ——燃气管道终、起点的高程差（m）。
12.4.3中压燃气管道从上游调压站（箱）的出口至下游调压站（箱）的入口间的压力降，应保证下游调压装置的入口压力大力其允许压力的低限，并应留有适当的压力储备值。
12.4.4燃气低压管道从中低压调压站到最远燃具的管道允许阻力损失可按下式计算：ΔP d=0.75×P n+150 （12.4.4）式中ΔP d——从中低压调压站到最远燃具的管道允许阻力损失（Pa）;
P n ——低压燃具的额定压力（Pa）。
12.4.5中低压调压站（箱）后的低压燃气管道允许压力损失分配推荐值见表12.4.5。
计。
2 燃气表按膜式燃气表压损设定，采用其他类型的表时应按实际压损另行计算。
附录D 居民和公共建筑的生活用气量
表D.0.1 居民生活用气量指标【MJ/人·年（1.0×104cal/人·年）】
液化石油气居民用户。
2“采暖”系指非燃气采暖。
3燃气热值按低热值计算。
2 燃气热值按低热值计算。
续表D.0.3
普通饭店、小吃店、餐饮业m3/天·座0.665 0.490～0.840 综合商场、娱乐城m3/天·座0.780 0.389～1.170
2
注：1 表中数值适用于我国东北、华北、西北地区。
2 热指标中已包括约5%的管网热损失在内。
2
2 寒冷地区热指标取较小值，冷指标取较大值；严寒地区热指标取较大值，冷指标取较
小值。
附录E 居民生活用燃具的同时工作系数
表E.0.1 居民生活用燃具的同时工作系数k
二个单眼灶时，也可参照本表计算。
2 表中“燃气双眼灶和快速热水器”是指一户居民装设一个双眼灶和一个快速热水器的同时工作系数。
