光纤通信技术与设备维护试卷
光纤通信 期末试卷-含答案
一、填空题（20分，每空1分）1. 目前，光纤通信系统存在的两种传输体制是、。
2. ITU-T正式推荐SDH光接口的统一码型为。
3. 公务呼叫的三种方式为：、、。
4. STM-N的帧结构由、、组成。
5. AU-PTR指针指的是VC-4的起点在AU-4中得具体位置，那么AU-PTR所指向的是字节。
6. ZXMP S320设备的SDH接口可实现STM-4接口速率、两个光口，由单板实现。
7. NCP板的三种工作状态分别为、、。
8. STM-1帧中有个B1字节，STM-N帧中有个B2字节，STM-N帧中有个J0字节。
9. 影响SDH传输网传输性能的主要传输损伤有、、。
二、单选题（20分，每题2分）1. 光纤通信的传输介质是（）。
A 光波B 光纤C 光源D 光信号2. 对于STM-16的信号，RSOH监控的是（）的传输性能。
A 欧洲系列B 北美系列C 北欧系列D 日本系列3. 当收端检测出AU-PTR为1023时，会产生（）告警。
A LP-REIB TU-AISC AU-AISD AU-LOP4. 由STM-1信号复用成STM-N信号，复用的方法主要通过字节间插的同步复用方式来完成的，复用的基数是（）。
A 1B 4C 16D 645. 误码字节包括B1、B2、B3和V5字节，其级别由高到低顺序为（）。
A B1→B2→B3→V5B V5→B1→B2→B3C B3→B2→B1→V5D V5→B3→B2→B146. 网元正常工作时的时钟模式是（）。
A 快捕方式B 跟踪方式C 保持方式D 自由震荡方式7. ZXMP S320设备中的OIB1D光板有（）个光口。
A 1B 2C 3D 48. 自愈是指在网络发生故障时，无需人为干预，网络自动的在极短时间内，使业务自动从故障中恢复传输。
ITU-T规定的保护倒换时间为（）以内。
A 10msB 20 msC 50msD 100ms9. 二纤双向复用段保护环中网元最多数目是（）。
光纤通信模拟试卷试题
念书破万卷下笔若有神光纤通讯模拟试题 1一、选择题1. 当前光纤通讯中所使用的光波的波长地区是( )A. 红外区B. 远红外区C. 紫外区D. 近红外区2. 表示光纤色散程度的物理量是 ( )A. 时延B. 频带带宽C. 时延差D. 相位差3. 在外来光子的激发下，低能级 E1 上的电子汲取了光子的能量hf(=E2-E1) 而跃迁到高能级E2 的过程称为 ( )A. 自觉辐射B. 受激辐射C. 受激汲取D. 康普顿效应4. EDFA 中，光滤波器的主要作用是( )A. 使泵浦光和信号光耦合B. 滤除光放大器的输出噪声C. 提升光放大增益D. 使信号重生5. 当前，掺铒光纤放大器的噪声系数可低达A. -3 dB ～ 0 dBB. 0 dB ～3 dB6. STM-1 的帧构造中，段开支地区的地点是在A. 1 ～ 9 列， 1～ 3 行和 5～ 9 行C.1 ～3 列和 5～9 列， 1～9 行(()C.4 dB ～5 dBD. 10 dB ～ 15 dB)B. 1～ 9 列， 1～ 9 行D. 1～ 3 列和 5～ 9 列， 1～ 3 行和 5～ 9 行7. 不属于PIN 光电二极管特征参数的是( )A.暗电流B. 消光比C. 响应度D. 响应时间二、填空题11. 利用光波作为载频的通讯方式称为___________________。
12. 往常依据流传方向上有无电场重量或磁场重量，可将光(电磁波)的流传形态分红TE 波，TEM 波和 ___________________三类。
13.薄膜波导由衬底、敷层和 ___________________ 三层介质构成。
14.在薄膜波导中，导波的基模是 ___________________ 。
15.依据耀线理论，阶跃型光纤中光射线主要有___________________ 和斜射线两类。
16. 渐变型光纤中，子午射线的自聚焦是指光纤中不一样的射线拥有___________________ 的现象。

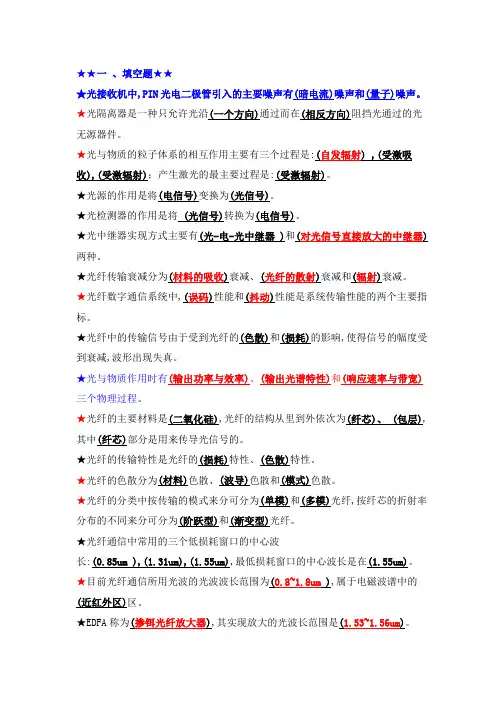

光纤通信试卷及答案
★★一、填空题★★★光接收机中,PIN光电二极管引入的主要噪声有(暗电流)噪声和(量子)噪声。
★光隔离器是一种只允许光沿(一个方向)通过而在(相反方向)阻挡光通过的光无源器件。
★光与物质的粒子体系的相互作用主要有三个过程是:(自发辐射) ,(受激吸收),(受激辐射)；产生激光的最主要过程是:(受激辐射)。
★光源的作用是将(电信号)变换为(光信号)。
★光检测器的作用是将 (光信号)转换为(电信号)。
★光中继器实现方式主要有(光-电-光中继器 )和(对光信号直接放大的中继器)两种。
★光纤传输衰减分为(材料的吸收)衰减、(光纤的散射)衰减和(辐射)衰减。
★光纤数字通信系统中,(误码)性能和(抖动)性能是系统传输性能的两个主要指标。
★光纤中的传输信号由于受到光纤的(色散)和(损耗)的影响,使得信号的幅度受到衰减,波形出现失真。
★光与物质作用时有(输出功率与效率)、(输出光谱特性)和(响应速率与带宽)三个物理过程。
★光纤的主要材料是(二氧化硅),光纤的结构从里到外依次为(纤芯)、 (包层),其中(纤芯)部分是用来传导光信号的。
★光纤的传输特性是光纤的(损耗)特性、(色散)特性。
★光纤的色散分为(材料)色散、(波导)色散和(模式)色散。
★光纤的分类中按传输的模式来分可分为(单模)和(多模)光纤,按纤芯的折射率分布的不同来分可分为(阶跃型)和(渐变型)光纤。
★光纤通信中常用的三个低损耗窗口的中心波长:(0.85um ),(1.31um),(1.55um),最低损耗窗口的中心波长是在(1.55um)。
★目前光纤通信所用光波的光波波长范围为(0.8~1.8um ),属于电磁波谱中的(近红外区)区。
★EDFA称为(掺铒光纤放大器),其实现放大的光波长范围是(1.53~1.56um)。
★光纤通信是以(光纤)为传输媒质。
以(光波)为载波的通信方式。
★光纤通信系统的长期平均误码率定义为(传送错误的码元数占传送的总码元数的百分比),反映突发性误码,用(严重误码秒(SES))、(误码秒(ES))两个性能指标来评价。
光纤通信 期末考试试卷(含答案)
2、光在光纤中传输是利用光的( 折射）原理。
5、光纤通信系统中最常用的光检测器有：（ PIN光电二极管）、（雪崩光电二极管）。
6、要使物质能对光进行放大，必须使物质中的（受激辐射）强于（受激吸收），即高能级上的粒子数多于低能级上的粒子数。
物质的这一种反常态的粒子数分布，称为粒子数的反转分布。
7、在多模光纤中，纤芯的半径越（大），可传输的导波模数量就越多.9、( 波导色散）是指由光纤的光谱宽度和光纤的几何结构所引起的色散.11、PDH的缺陷之一:在复用信号的帧结构中，由于（开销比特）的数量很少，不能提供足够的运行、管理和维护功能，因而不能满足现代通信网对监控和网管的要求。
12、光接收机的主要指标有光接收机的动态范围和（灵敏度 )。
13、激光器能产生激光振荡的最低限度称为激光器的( 阈值条件）.14、光纤的（色散）是引起光纤带宽变窄的主要原因,而光纤带宽变窄则会限制光纤的传输容量。
15、误码性能是光纤数字通信系统质量的重要指标之一,产生误码的主要原因是传输系统的脉冲抖动和（噪声）。
二、选择题:（每小题2分，共20分.1—7:单选题，8—10：多选题）4、CCITT于(）年接受了SONET概念，并重新命名为SDH。
A、1985B、1970C、1988D、19906、掺铒光纤放大器（EDFA）的工作波长为（)nm波段。
A、1310B、1550C、1510D、8507、发光二极管发出的光是非相干光，它的基本原理是（）.A、受激吸收B、自发辐射C、受激辐射D、自发吸收9、要精确控制激光器的输出功率,应从两方面着手：一是控制（ B ）；二是控制（ D )。
A、微型半导体制冷器B、调制脉冲电流的幅度C、热敏电阻D、激光器的偏置电流10、光纤传输特性主要有（AB ）A、色散B、损耗C、模场直径 D 、截止波长三、简答题（1、2题各6分,3题8分，共20分。
)1、什么是光纤色散？光纤色散主要有几种类型？其对光纤通信系统有何影响?由于光纤中传输的信号包含不同的频率成分或各种模式成分，在传输过程中，因群速度不同互相散开，引起传输信号波形失真、脉冲展宽的物理现象称为色散。
光纤通信试题库及答案
光纤通信试题库及答案试题1一、填空(每空1分，共20分)1、光纤传输窗口的三个低损耗窗口是__________、_____________和_____________。
2、光与物质的粒子体系的相互作用主要有三个过程是：_____________、_______________、____________;产生激光的主要过程是：___________________________________________。
3、石英玻璃的n=1.458，则光在石英玻璃中的传播速度是____________________m/s。
4、表示光纤捕捉光射线能力的物理量被定义为光纤的____________，用__________来表示。
5、分析光纤传输特性的理论有___________________理论，_________________理论两种。
6、光源的作用______________变换为______________;光检测器的作用是将_____________转换为______________。
7、光纤通信系统中所用到的器件可以分为有源器件和________________。
8、对光信号实现分路、和路、插入和分配的无源器件叫_______________________________。
9、SDH网有一套标准化的信息等级结构称为_____________________。
10、某数字光接收机的灵敏度为100uW，其dBm值为_______________________二、选择(每题2分，共10分)1、光纤通信指的`是( )以电波作载波、以光纤为传输媒介的通信方式;以光波做载波、以光纤为传输媒介的通信方式;以光波做载波、以电缆为传输媒介的通信方式;以激光做载波、以导线为传输媒介的通信方式;2、光检测器的发光机理是( )受激吸收B、自发吸收C、自发辐射D、受激辐射3、下列色散不存在于单模光纤中的色散类型是( )材料色散B、波导色散C、多模色散D、偏振色散4、一个光纤放大器，其输入光功率为10mW，输出光功率为100mW，则其增益为( )A、10dBB、20dBC、30dBD、40dB5、EDFA在做光中继器使用时，其主要作用是( )使光信号放大并再生B、使光信号再生C、使光信号放大D、使光信号的噪声降低三、简答(每题8分，共32分)1 直接检测的数字光接收机由哪几个部分组成?简述各组成部分的功能。

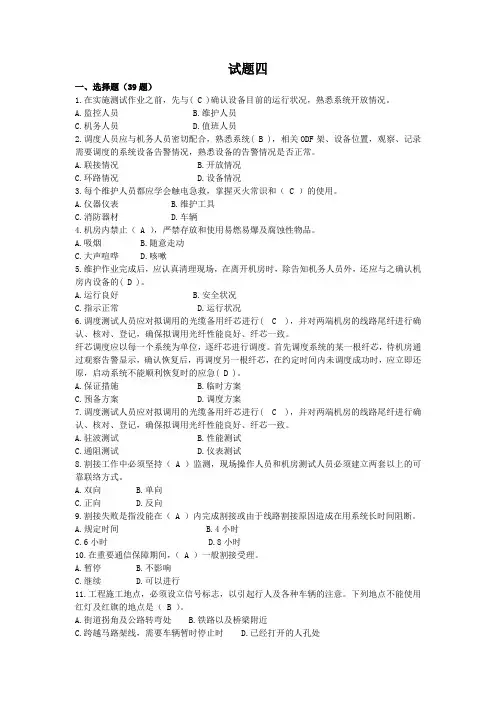

试卷四
试题四一、选择题（39题）1.在实施测试作业之前，先与( C )确认设备目前的运行状况，熟悉系统开放情况。
A.监控人员B.维护人员C.机务人员D.值班人员2.调度人员应与机务人员密切配合，熟悉系统( B )，相关ODF架、设备位置，观察、记录需要调度的系统设备告警情况，熟悉设备的告警情况是否正常。
A.联接情况B.开放情况C.环路情况D.设备情况3.每个维护人员都应学会触电急救，掌握灭火常识和（ C ）的使用。
A.仪器仪表B.维护工具C.消防器材D.车辆4.机房内禁止（ A ），严禁存放和使用易燃易爆及腐蚀性物品。
A.吸烟B.随意走动C.大声喧哗D.咳嗽5.维护作业完成后，应认真清理现场，在离开机房时，除告知机务人员外，还应与之确认机房内设备的( D )。
A.运行良好B.安全状况C.指示正常D.运行状况6.调度测试人员应对拟调用的光缆备用纤芯进行( C )，并对两端机房的线路尾纤进行确认、核对、登记，确保拟调用光纤性能良好、纤芯一致。
纤芯调度应以每一个系统为单位，逐纤芯进行调度。
首先调度系统的某一根纤芯，待机房通过观察告警显示，确认恢复后，再调度另一根纤芯，在约定时间内未调度成功时，应立即还原，启动系统不能顺利恢复时的应急( D )。
A.保证措施B.临时方案C.预备方案D.调度方案7.调度测试人员应对拟调用的光缆备用纤芯进行( C )，并对两端机房的线路尾纤进行确认、核对、登记，确保拟调用光纤性能良好、纤芯一致。
A.驻波测试B.性能测试C.通阻测试D.仪表测试8.割接工作中必须坚持（ A ）监测，现场操作人员和机房测试人员必须建立两套以上的可靠联络方式。
A.双向B.单向C.正向D.反向9.割接失败是指没能在（ A ）内完成割接或由于线路割接原因造成在用系统长时间阻断。
A.规定时间B.4小时C.6小时D.8小时10.在重要通信保障期间，（ A ）一般割接受理。
A.暂停B.不影响C.继续D.可以进行11.工程施工地点，必须设立信号标志，以引起行人及各种车辆的注意。
光纤通信试卷(整理)
光纤通信试卷(整理)在光接收机中，PIN光电二极管引入的主要噪声包括暗电流噪声和量子噪声。
光隔离器是一种光无源器件，只允许光沿一个方向通过，而在相反方向阻挡光通过。
光与物质的粒子体系的相互作用主要包括自发辐射、受激吸收和受激辐射。
产生激光的最主要过程是受激辐射。
光源的作用是将电信号转换为光信号，而光检测器的作用则是将光信号转换为电信号。
光中继器实现方式主要有光-电-光中继器和对光信号直接放大的中继器两种。
光纤传输衰减分为材料的吸收衰减、光纤的散射衰减和辐射衰减。
光纤数字通信系统中，误码性能和抖动性能是系统传输性能的两个主要指标。
光纤中的传输信号由于受到光纤的色散和损耗的影响，使得信号的幅度受到衰减，波形出现失真。
光与物质作用时有输出功率与效率、输出光谱特性和响应速率与带宽三个物理过程。
光纤的主要材料是二氧化硅，光纤的结构从里到外依次为纤芯、包层，其中纤芯部分是用来传导光信号的。
光纤的传输特性包括损耗特性和色散特性，而光纤的色散又分为材料色散、波导色散和模式色散。
光纤的分类中按传输的模式来分可分为单模和多模光纤，按纤芯的折射率分布的不同来分可分为阶跃型和渐变型光纤。
光纤通信中常用的三个低损耗窗口的中心波长分别为0.85um、1.31um和1.55um，而最低损耗窗口的中心波长是在1.55um。
目前光纤通信所用光波的光波波长范围为0.8~1.8um，属于电磁波谱中的近红外区。
EDFA称为掺铒光纤放大器，其实现放大的光波长范围是1.53~1.56um。
光纤通信是以光纤为传输媒质，以光波为载波的通信方式。
光纤通信系统的长期平均误码率定义为传送错误的码元数占传送的总码元数的百分比，反映突发性误码。
而严重误码秒(SES)和误码秒(ES)是用来评价系统性能的两个指标。
单模光纤是指在给定的工作波长上，只传输单一基模的光纤，而其波长色散则分为材料色散、波导色散和光纤色散。
mBnB码又称为分组码，它将输入码流中M比特分为一组，然后变换为N比特。
光缆在宽带接入网的技术与应用考核试卷
D.光缆
8.以下哪种协议不属于光纤接入网的传输层协议？（）
A. TCP
B. IP
C. FTP
D. HTTP
9.在光纤接入网中，以下哪个设备用于实现光纤与铜缆的连接？（）
A.光交换机
B.光终端盒
C.光猫
D.光分路器
10.以下哪种结构的光缆纤芯分布方式适用于长距离传输？（）
A.单芯光缆
B.双芯光缆
3.详细说明光纤的色散现象对光纤通信系统性能的影响，以及常用的色散补偿方法。（10分）
4.论述光纤接入网中光放大器的作用和类型，并分析其在实际应用中的重要性。（10分）
标准答案
一、单项选择题
1. A
2. A
3. A
4. C
5. B
6. A
7. A
8. C9. C10.A11. B12. C
13. C
8.光缆的传输速率只受光纤本身性能的限制。（）
9.光纤通信系统中，光放大器可以放大任何波长的光信号。（）
10.光纤接入网的维护工作主要包括对光缆、连接器和设备的定期检查。（）
五、主观题（本题共4小题，每题10分，共40分）
1.请简述光纤接入网的优点，并列举至少三种常见的光纤接入技术。（10分）
2.描述光缆在敷设过程中应遵守的主要施工规范，并说明违反这些规范可能导致的问题。（10分）
A.光源
B.光电转换器
C.光放大器
D.光缆
18.以下哪个不是光缆的分类方式？（）
A.传输模式
B.材料类型
C.传输距离
D.信号类型
19.在光纤接入网中，以下哪个部件主要用于实现光纤的分支和连接？（）
A.光交换机
B.光终端盒
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.EDFA只有放大作用，没有对信号的整形功能（ ）
四、分析、问答题（共48分）
1.激光器的基本组成及各部分作用?(6分)
系别
班级
姓名
学号
任课教师
第3页 共5页
2.设前一帧VC-4的J1字节在编号“176”位置，如果VC-4的当前帧速率高于AU-4的帧速率，试写出本次指针调整过程中H1、H2和H3的状态或内容（8分）
2.G.653是色散位移光纤，G.655是非零色散位移光纤。
3.影响光纤中光传输特性三大因素损耗、色散、非线性。
4.施工中光缆允许弯曲半径大于等于其外径20倍
5.光缆有放的牵引张力应不超过光缆允许张力的80%。瞬间最大张力不超过光缆允许张力的100％。以牵引方式敷设时，主要牵引力应加在光缆的加强芯上。
6.光缆线路施工可划分为准备、敷设、接续、测试和竣工验收五个阶段。
7.架空光缆光缆用挂钩挂在吊线上，挂钩距离为50cm，未作预留的线杆第一个挂钩离杆距离为25cm。
8.SDH中1：N线路保护，N最大值为14。
9.激光器根据光与物质相互作用中的受激辐射机理制作。
考试时间
第 周
系别
班级
姓名
学号
任课教师
拟题人签名
使用班级
装
o
订
o
线
o
内
o
请
o
勿
o
答
o
题
广东轻工职业技术学院
课程名称：《光纤通信技术与设备维护》考试方式：闭卷
题 号
一
二
三
四
五
六
合 计
题 分
24
18
10
48
100
得 分
试卷评分人
试卷核分人
一、填空题(每空1.5分，共24分)
1.现代光纤通信系统的三个传输窗口分别为850nm、1310nm、1550nm。
A. A1、A2B.B1、B2 C. C1、C2 D. J0
6.终端复用器之间的信道称为( )。
Ａ.复用段 B.再生段C.通道D.保护段
7.管道进入人孔处的管道底部距人孔底板面及管道顶部距人孔内上覆顶面的净距都不得小于( )CM。
Ａ. 10 B.30 C.50D.70
8.STM-4中有多少个B1与B2字节（）。
C. 支路信号适配装入VC的过程 D.N个STM-1同步复用进STM-N的过程
3.SDH通信系统中采用( )方式进行码型变换。
A. HDB3 B. 归零C.加扰D. CMI
4.下面( )光纤跳线接头为卡销式金属圆环的。
A. STB. SC C. FC D. LC
5.SOH中用来识别帧的起始位置的字节是（ ）。
3.ITU-T建议规定复用段倒换时间不能大于50MS（ ）
4.多模光纤中存有模式色散，单模光纤中没有模式色散（ ）
5.SDH的频带利用率比PDH的要低（ ）
6.解决网路运营者之间争议的字节是N1（ ）
7.同步状态字节S1(b5-b8)为0010，表明跟踪了G.811时钟（ ）
8.连续3ms收不到A1、A2定帧字节则产生LOF告警（ ）
7.写出GYGTL23-12J50/125（25010）C的含义（10分）
系别
班级
姓名
学号
任课教师
第5页 共5页
使用班级
装
o
订
o
线
o
内
o
请
o
勿
o
答
o
题
答案
一、
1.850nm 1310nm 1550nm
2.纤芯 涂敷层 多模
3.LEDLD
4.622M
5.谐振腔 泵浦源
6.色散位移 截止波长
7.20
8.12 50/125 非金属
校卷人签名
教研室主任
系主任签名
第1页 共5页
二、选择题（每题2分，共18分）
1.光隔离器的作用是(B)
A.调节光信号的功率大小B.保证光信号只能正向传输
C.分离同向传输的各路光信号 D.将光纤中传输的监控信号隔离开
2.定位是指( )
A.支路信号装入C的过程B. VC和TU(AU)指针构成TU(AU)的过程
帧序号H1 H2H3H3H3
0 011010 0010110000填充伪信息
1
2
3
4
5
3.画出我国的SDH复用映射结构（8分）
4.开销字节位置连线（4分）
RSOHK2
MSOH J0
HPOH J2
LPOH C2
第4页 共5页
装
o
订
o
线
o
内
o
请
o
勿
o
答
o
题
5.解释什么是不可用时间（4分）
6.一个100Mbit/s通信系统，采用发光二极管做光源，光纤色散系数为15.3ps/(nm*km)，光源均方根谱宽为2nm，那么由色散确定的中继段距离为多少？（8分）
二、
BBCAA C D AC
三、
× × ∨ ∨ × ××B.13C.412D.121
9.在由vc-4 构成的STM-1中用于正调整与负调整地字节分别是（ ）
Ａ. J0 H3 B.H3 J1C.J1 H3D.H3 J0
第2页 共5页
装
o
订
o
线
o
内
o
请
o
勿
o
答
o
题
三、判断题（每题1分，共10分）
1.LD适用于短距离、小容量多模光纤通信系统（错）
2.光纤活动连接器的回波损耗越大越好（∨）
