电气事故可分为触电事故、雷击事故、静电事故、电磁辐射事故和电气装置事故。
一、触电触电分为电击和电伤两种伤害形式,电击是电流直接作用于人体所造成的伤害;电伤是电流的热效应、化学效应、机械效应等对人体造成的伤害,能够形成电伤的电流通常比较大。
(一)电击电击是指电流通过人体,刺激人体组织,使肌体产生针刺感、压迫感、打击感、痉挛、疼痛、血压异常、昏迷、心律不齐、心室颤动等造成伤害的形式。
严重时会破坏人的心脏、肺部、神经系统的正常工作,形成危及生命的伤害。
1、电击伤害机理:当电流作用于心脏或管理心脏和呼吸机能的脑神经中枢时,能破坏心脏等重要器官的正常工作。
2、电流效应的影响因素:电流对人体的伤害程度是与通过人体电流的大小、种类、持续时间、通过途径及人体状况等多种因素有关。
(1)电流值感知电流,指引起感觉的最小电流。
感觉为轻微针刺、发麻等。
就平均值(概率50%)而言,男性约为1.1mA,女性约为0.7mA;摆脱电流,指能自主摆脱带电体的最大电流。
就平均值(概率50%)而言,男性约为16mA,女性约为10.5mA;最小值(概率99.5%),男性约为9mA,女性约为6mA;室颤电流,指引起心室发生心室纤维性颤动的最小电流。
室颤电流与电流持续时间关系密切。
当电流持续时间超过心脏周期时,室颤电流仅为50mA左右,当电流持续时间短于心脏周期时,室颤电流为数百mA。
(2)电流持续时间通过人体的电流持续时间越长,越容易引起心室颤动,危险性就越大。
(3)电流途径最危险的电流途径是左手到前胸。
(4)电流种类直流电流、高频交流电流、冲击电流以及特殊波形电流也都对人体具有伤害作用,其伤害程度一般较工频电流为轻。

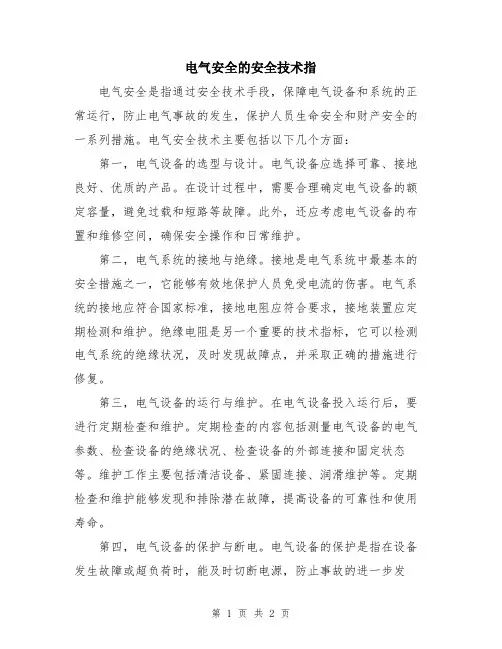

电气安全的安全技术指

电气安全的安全技术指电气安全是指通过安全技术手段,保障电气设备和系统的正常运行,防止电气事故的发生,保护人员生命安全和财产安全的一系列措施。
电气安全技术主要包括以下几个方面:第一,电气设备的选型与设计。
电气设备应选择可靠、接地良好、优质的产品。
在设计过程中,需要合理确定电气设备的额定容量,避免过载和短路等故障。
此外,还应考虑电气设备的布置和维修空间,确保安全操作和日常维护。
第二,电气系统的接地与绝缘。
接地是电气系统中最基本的安全措施之一,它能够有效地保护人员免受电流的伤害。
电气系统的接地应符合国家标准,接地电阻应符合要求,接地装置应定期检测和维护。
绝缘电阻是另一个重要的技术指标,它可以检测电气系统的绝缘状况,及时发现故障点,并采取正确的措施进行修复。
第三,电气设备的运行与维护。
在电气设备投入运行后,要进行定期检查和维护。
定期检查的内容包括测量电气设备的电气参数、检查设备的绝缘状况、检查设备的外部连接和固定状态等。
维护工作主要包括清洁设备、紧固连接、润滑维护等。
定期检查和维护能够发现和排除潜在故障,提高设备的可靠性和使用寿命。
第四,电气设备的保护与断电。
电气设备的保护是指在设备发生故障或超负荷时,能及时切断电源,防止事故的进一步发展。
电气设备的保护包括短路保护、过载保护、漏电保护等。
断电措施是指在人员需要接近电气设备时,需要切断电源,防止触电事故的发生。
断电措施包括拔掉插头、切断电源或者使用绝缘材料进行隔离等。
第五,电气设备的操作与维修。
电气设备的操作应由经过培训和取得相关电工资格证书的专业人员进行。
操作人员要熟悉设备的性能和操作规程,正确使用设备。
维修工作应由专业的维修人员进行,维修人员要按照标准操作流程进行维修,并使用合适的工具和设备。
第六,防雷与防静电。
在雷电较为频繁的地区,需要采取相应的防雷措施,如安装避雷针、接地装置等。
防静电是指通过合理的接地和设备设计,防止静电的积累和放电,避免静电引发的火灾和爆炸事故。
电气设备上工作的安全技术措施

电气设备上工作的安全技术措施电气设备的工作安全至关重要,为了防止电气事故的发生,必须采取一系列的安全技术措施。
下面是一些常见的电气设备工作安全技术措施:1.保护接地:电气设备必须进行良好的接地,以防止电气故障导致的电压过高,使人员受电击危险。
此外,对于可移动设备,应使用带保护接地的插头和插座。
2.绝缘保护:设备的电气绝缘应具备足够的电压耐受能力,以防止电气短路或其他故障造成的电击风险。
检查和维护绝缘材料的完好性非常重要。
3.过电压保护:使用合适的过电压保护装置,如过电压保护器、避雷针等,以防止设备因雷击、电网故障或其他因素而受到过电压的损害。
4.电气连接的安全:确保所有电气连接牢固可靠,电缆接头应正确安装,并使用合适的连接器。
此外,应使用绝缘套管或绝缘胶带来保护裸露的电线和连接。
5.过载保护:设备应配备合适的过载保护装置,如熔断器、断路器等,以防止设备因电流过大而损坏或引起火灾。
6.防止电弧:在高压电气设备附近,使用防爆设备和防喷罩等防护装置,以减少电弧火灾的风险。
7.良好的通风系统:设备应具备良好的通风系统,以确保电气设备运行时散热和防止过热。
8.操作员培训:所有操作员在使用电气设备之前必须接受适当的培训,了解设备的正确使用方法和安全操作程序,以及发生紧急情况时的应急措施。
9.定期检查和维护:设备应定期进行检查和维护,检查电气连接、绝缘状态、漏电保护装置等,确保设备的安全性能。
10.使用个人防护装备:操作人员应佩戴适当的个人防护装备,如绝缘手套、绝缘靴、护目镜等,以降低电击、火灾、爆炸等事故的风险。
总之,电气设备上工作的安全技术措施是多方面的,包括接地保护、绝缘保护、过电压保护、过载保护、防止电弧、通风系统、操作员培训、定期检查和维护等。
通过认真遵守这些安全技术措施,可以有效降低电气事故的发生概率,保护工作人员的人身安全和设备的正常运行。
电气安全技术措施5个

电气安全技术措施5个在电力系统中,安全是最重要的考虑因素之一。
以下是一些关键的电气安全技术措施,以确保人员和设备的安全。
1. 绝缘和保护措施绝缘是防止电流通过人体或设备的关键措施。
为了保护工作人员和设备,应使用绝缘材料和绝缘设备,并确保它们在正常工作条件下具有良好的性能。
此外,应定期检查绝缘材料和设备的性能,并在必要时进行更换或修复。
2. 设备安全操作和维护设备的正确操作和维护是保持电气安全的关键因素。
所有设备都应按照制造商的说明进行操作,并应定期进行维护检查,以确保其正常工作。
应定期检查设备的温度、声音和振动,并应检查是否有任何泄漏、腐蚀或其他损坏。
3. 防雷和接地系统防雷和接地系统是保护设备和人员免受雷电威胁的关键措施。
避雷针、避雷带、避雷线等设备可用于将雷电引入地下,从而避免其对设备和人员造成损害。
接地系统可用于将电流引入地下,以避免电击和对设备造成损害。
应定期检查防雷和接地系统的性能,并在必要时进行修复或更换。
4. 漏电保护和急救措施漏电保护是防止电流通过人体或设备泄漏的关键措施。
在发生漏电时,漏电保护器会立即关闭电源,以避免对人员和设备造成损害。
此外,应提供急救措施,以便在发生事故时立即采取行动,包括心肺复苏术 (CPR) 和使用自动体外除颤器 (AED)。
5. 电气火灾预防和灭火电气火灾是常见的灾害之一,因此预防和灭火措施非常重要。
首先,应采取预防措施,例如使用阻燃电缆和阻燃面板等防火材料,以避免火灾的发生。
其次,应准备灭火器和其他灭火设备,以便在火灾发生时立即采取行动。
此外,应定期进行消防演习,以便员工知道如何正确地使用灭火设备并逃离火灾现场。
以上就是电气安全技术措施5个信息。

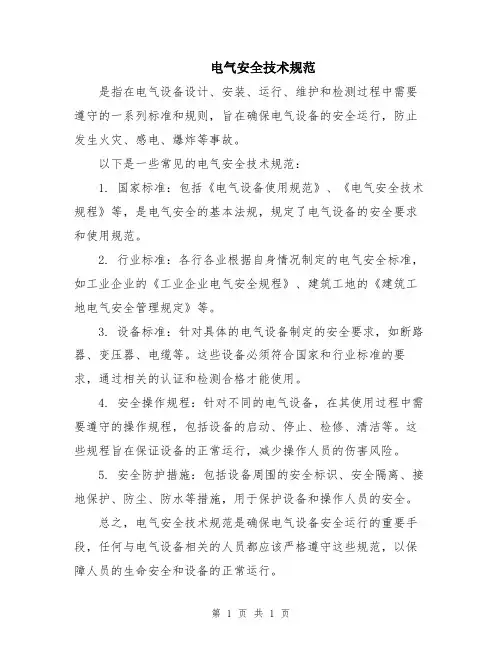

电气安全技术规范

电气安全技术规范
是指在电气设备设计、安装、运行、维护和检测过程中需要遵守的一系列标准和规则,旨在确保电气设备的安全运行,防止发生火灾、感电、爆炸等事故。
以下是一些常见的电气安全技术规范:
1. 国家标准:包括《电气设备使用规范》、《电气安全技术规程》等,是电气安全的基本法规,规定了电气设备的安全要求和使用规范。
2. 行业标准:各行各业根据自身情况制定的电气安全标准,如工业企业的《工业企业电气安全规程》、建筑工地的《建筑工地电气安全管理规定》等。
3. 设备标准:针对具体的电气设备制定的安全要求,如断路器、变压器、电缆等。
这些设备必须符合国家和行业标准的要求,通过相关的认证和检测合格才能使用。
4. 安全操作规程:针对不同的电气设备,在其使用过程中需要遵守的操作规程,包括设备的启动、停止、检修、清洁等。
这些规程旨在保证设备的正常运行,减少操作人员的伤害风险。
5. 安全防护措施:包括设备周围的安全标识、安全隔离、接地保护、防尘、防水等措施,用于保护设备和操作人员的安全。
总之,电气安全技术规范是确保电气设备安全运行的重要手段,任何与电气设备相关的人员都应该严格遵守这些规范,以保障人员的生命安全和设备的正常运行。
第 1 页共 1 页。
电气安全技术措施5个

电气安全技术措施5个电气安全技术措施是一种保护人员和财产免受电气危险的方法和措施。
随着电气设备的广泛应用,电气事故的发生频率也在增加,因此采取一些必要的安全措施来防止电气事故的发生至关重要。
本文将介绍电气安全技术措施的五个方面,以期提高人们的电气安全意识和能力。
首先,必要的电气设备维护是保证电气安全的重要环节。
电器设备在长时间运行后,可能由于老化、故障等原因导致电气事故的发生。
因此,定期检查和维护电气设备非常重要。
维护工作包括清洁设备、检查电线电缆接头是否松动、更换旧线路和设备等。
此外,还应对设备进行定期的绝缘测试和温度检测,以确保设备正常运行。
第二,电气设备安装应符合国家标准和规定。
在安装前,应对电气设备进行详细的规划和设计,确定合适的布线方案,保证电压、电流、容量等参数的匹配性。
安装过程中应根据设备的特点和工艺要求进行正确连接,严格控制电缆长度、弯曲半径和安装位置等。
此外,还应对终端接线盒、开关插座、综合配电箱等设备进行可靠的接地,以确保电气系统稳定和安全。
第三,防止过载和短路是控制电气事故的重要手段。
电气设备通常有一定的负荷容量和额定电流,当超过设备的负荷容量时,容易引发过载事故。
因此,在使用电气设备时,应合理分配负荷,保证电气设备在安全工作范围内运行。
此外,还应正确选择合适的保护装置,如保险丝、断路器等,防止电路短路时引发火灾或其他危险。
第四,培养人们的电气安全意识和技能是预防电气事故的重要手段。
人们必须了解电气设备的工作原理和基本原理,学会正确使用电气设备,保证设备的正常运行和使用。
同时,人们还应了解电气事故的常见原因和处理方法,遇到电气故障时能够及时、正确地进行处理,避免事故的扩大和危害的发生。
此外,应加强人员培训,提高人们的电气安全意识和技能。
最后,完善电气安全管理制度和标准是保障电气安全的重要措施。
企业和机构应建立健全的电气安全管理制度,明确电气安全的责任和义务,制定安全操作规程和流程,并组织相关的培训和演练。
电气安全技术PPT课件

第二章 触电及触电急救
七、脱离电源后的处理
第一种情况:触电者神志清醒。应使其就地平躺,严密观 察,暂时不要站立或走动;
第二种情况:触电者神志不清醒。应就地仰面平躺,且确 保气道畅通,并用5s时间,呼叫触电者或轻怕其肩膀,以判 断触电者是否意识丧失。禁止摇动触电者头部呼叫伤员。
第三种情况:触电者意识丧失。需要抢救,并同时拨打 120。抢救前需要对触电者呼吸和心跳进行判断。
第二章 触电及触电急救
2014年6月21日,中山一位市民,死于触电!
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
五、触电急救的原则
• 迅速脱离电源 • 现场急救 • 方法正确 • 慎重用药 • 坚持不懈
轻按触电者喉结旁凹陷处(左或右)
的颈动脉有无搏动;
通过“看、听、摸”判断结果:
1)有心跳没呼吸;
2)有呼吸没心跳;
3)既没呼吸又没心跳。 4)没有致命的外伤。
根据情况,采取不同的急救方法
第二章 触电及触电急救
2、触电急救方法
1)、人工呼吸法; 2)、胸外心脏挤压法; 3)、交替使用法
第二章 触电及触电急救
1)有心跳、无呼吸:采用口对口(鼻)呼吸法
操作过程:
(1)抢救者跪在触电者一侧,将其头充分后仰,一只手掰开 触电者的嘴。另一只手捏住其鼻子。
(2)抢救者深吸一口气,将嘴紧贴触电者的嘴,手捏住其鼻 子大口吹气。时间2秒,吹气量800-1200毫升
(3)吹气完毕,立即离开触电者的嘴,同时迅速松开鼻孔, 让气体从触电者的肺部排出,时间3秒。
第三章防触电措施
电气施工安全技术(三篇)

电气施工安全技术是指在电气施工过程中,为保障工人的生命财产安全,减少工伤事故的发生而采取的各种安全措施和技术手段。
本文将从施工前期准备、施工中的安全措施、施工后的安全维护等方面详细介绍电气施工安全技术。
一、施工前期准备1.施工方案在电气施工前,必须制定一套详细的施工方案,包括施工步骤、技术要求、安全措施等。
施工方案要以安全为前提,合理安排施工的顺序和步骤。
2.安全组织机构在施工前期,应建立完善的安全组织机构,明确各个责任人的职责和权限。
制定详细的安全操作规程和安全检查制度,确保施工安全的全面管理。
3.场地准备工作在电气施工前,要对施工场地进行细致的勘察和清理。
清除可能存在的危险物品和障碍物,确保施工现场的安全。
二、施工中的安全措施1.人员防护在电气施工中,必须确保施工人员的人身安全。
要配备必要的个人防护用品,如安全帽、安全鞋、防护眼镜等。
特殊工种的施工人员还需要配备专用的防护用品,如绝缘手套、绝缘靴、呼吸器等。
2.电气设备的维护在电气施工中,必须对使用的电气设备进行维护和定期检查,确保其正常运行和安全使用。
特别是对老化或破损的电气设备要及时更换,以免发生安全事故。
3.安全用电在电气施工过程中,要注意安全用电,严禁私拉乱接电源线、使用不合格的电器设备。
要根据工作需要合理安排电源、电缆的敷设,确保供电线路的安全可靠。
4.施工现场的标识和警示在施工现场,要设置明显的标识和警示标志,如禁止通行、高压危险等。
合理划定施工区域,确保施工人员和非施工人员之间的安全分离。
三、施工后的安全维护1.设备运行检查在电气施工结束后,要对设备进行运行检查和试运行,确保设备运行正常,不存在安全隐患。
及时处理设备运行中的故障和问题,防止事故的发生。
2.安全交底在施工结束后,要对施工人员进行安全交底,明确设备的操作方式和注意事项。
确保施工人员具备相关的安全操作知识和技能,提高工作的安全性。
3.安全档案管理在电气施工完成后,要建立完善的安全档案管理制度。
