更换道岔基本轨作业指导书
更换道岔尖轨作业指导书
- 87 -
更换道岔尖轨作业指导书
作业内容：更换道岔尖轨作业。
适用范围：维修天窗点内作业。
工具材料：扳手、活口板手、撬棍、翻轨器、起拨道器、
质
量
标
准

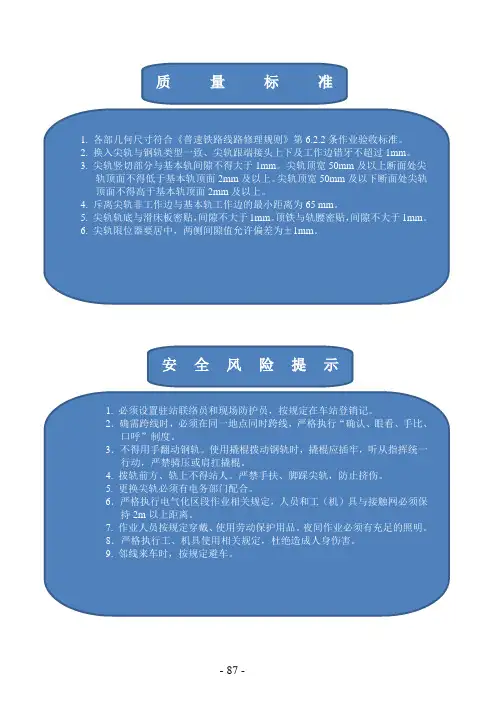

1. 各部几何尺寸符合《普速铁路线路修理规则》第 6.2.2 条作业验收标准。 2. 换入尖轨与钢轨类型一致、尖轨跟端接头上下及工作边错牙不超过 1mm。 3. 尖轨竖切部分与基本轨间隙不得大于 1mm。尖轨顶宽 50mm 及以上断面处尖
轨顶面不得低于基本轨顶面 2mm 及以上。尖轨顶宽 50mm 及以下断面处尖轨 顶面不得高于基本轨顶面 2mm 及以上。 4. 斥离尖轨非工作边与基本轨工作边的最小距离为 65 mm。 5. 尖轨轨底与滑床板密贴，间隙不大于 1mm。顶铁与轨腰密贴，间隙不大于 1mm。 6. 尖轨限位器要居中，两侧间隙值允许偏差为±1mm。
安全风险提示
1. 必须设置驻站联络员和现场防护员，按规定在车站登销记。 2．确需跨线时，必须在同一地点同时跨线，严格执行“确认、眼看、手比、
口呼”制度。 3．不得用手翻动钢轨。使用撬棍拨动钢轨时，撬棍应插牢，听从指挥统一
行动，严禁骑压或肩扛撬棍。 4. 拨轨前方、轨上不得站人。严禁手扶、脚踩尖轨，防止挤伤。 5. 更换尖轨必须有电务部门配合。 6．严格执行电气化区段作业相关规定，人员和工（机）具与接触网必须保
涂
捣镐、道钉锤、角向打磨机、发电机、锯轨机、钻孔机、
油
倒棱器、轨距尺、方尺、30m 钢卷尺、抬杠、绳索、联结
[作业指导书]更换道岔护轨作业指导书
![[作业指导书]更换道岔护轨作业指导书](https://img.taocdn.com/s3/m/32a7ca7ab80d6c85ec3a87c24028915f814d8453.png)

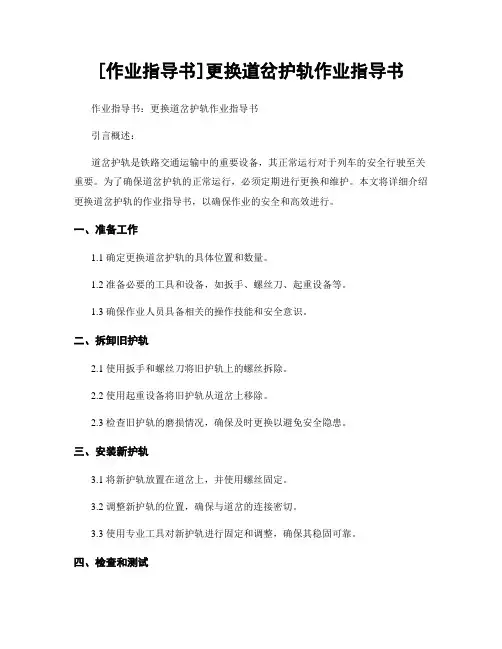

[作业指导书]更换道岔护轨作业指导书作业指导书：更换道岔护轨作业指导书引言概述：道岔护轨是铁路交通运输中的重要设备，其正常运行对于列车的安全行驶至关重要。
为了确保道岔护轨的正常运行，必须定期进行更换和维护。
本文将详细介绍更换道岔护轨的作业指导书，以确保作业的安全和高效进行。
一、准备工作1.1 确定更换道岔护轨的具体位置和数量。
1.2 准备必要的工具和设备，如扳手、螺丝刀、起重设备等。
1.3 确保作业人员具备相关的操作技能和安全意识。
二、拆卸旧护轨2.1 使用扳手和螺丝刀将旧护轨上的螺丝拆除。
2.2 使用起重设备将旧护轨从道岔上移除。
2.3 检查旧护轨的磨损情况，确保及时更换以避免安全隐患。
三、安装新护轨3.1 将新护轨放置在道岔上，并使用螺丝固定。
3.2 调整新护轨的位置，确保与道岔的连接密切。
3.3 使用专业工具对新护轨进行固定和调整，确保其稳固可靠。
四、检查和测试4.1 检查新护轨的安装情况，确保没有松动和歪斜现象。
4.2 进行道岔的试车，测试新护轨的运行情况。
4.3 对道岔进行全面检查，确保整个更换过程没有遗漏和失误。
五、清理和记录5.1 清理作业现场，确保没有工具和杂物遗留。
5.2 记录更换护轨的具体过程和情况，以备日后查阅。
5.3 对作业人员进行总结和反馈，以提高作业效率和安全水平。
结语：通过本文的作业指导书，我们可以清晰地了解更换道岔护轨的操作流程和注意事项。
在实际作业中，务必严格按照指导书的要求进行，确保作业的安全和顺利进行。
希翼本文能为相关作业人员提供匡助，保障道岔护轨的正常运行。
轨道工程作业指导书(含道岔)
轨道工程施工工艺一、施工准备1、路基检查：铺底碴前，对路基横断面进行测量，检查路基面标高、宽度、路拱、路基边坡坡度等几何尺寸，路基排水、防护、加固工程的设臵情况，符合设计和规范要求并经监理签认后方可铺设。
2、底碴、面碴碴场的选定，如业主有指定碴场，则按业主要求选定，如自行选定，底碴、面碴质量必须满足设计和规范要求。
3、中桩测量：铺轨前应钉设线路中桩，钉设要求如下：(1)、桩距：直线≯25m，圆曲线为20m。
(2)、曲线的五大要素点，道口中心点，道岔中心及岔头、岔尾点，均应钉设带钉的中桩。
(3)、铺碴前中桩移臵于道床外的路肩（曲线地段钉设在外侧路肩上）。
4、水平桩测量：水平桩在铺轨后铺碴整道前钉设，钉设要求如下：(1)、桩距：直线≯50m，圆曲线≯20m。
变坡点和竖曲线起讫点，应增设水平桩。
(2)、水平桩设在道床外的路肩上（曲线地段钉设在内侧路肩上）。
二、铺底碴1、质量标准：以中粗砂为宜，含泥量≯5%，不含有杂质。
2、底碴采用中粗砂，用5T 自卸汽车运至路基面，根据线路中心桩标出铺设范围、铺设高度，人工摊平。
3、底碴压实：测定底碴松铺高度，砂底碴松铺系数为1.05～1.1，由压路机碾压密实至设计标高。
碾压宜选用小吨位自行式振动压路机，第一遍稳压宜采用低碾压速度＜2km/h，低频＜20HZ 和低振幅＜21mm 的振动碾压或静压，以防止碴粒产生侧向移动，以后3～5 遍碾压参数宜选用碾速3～4 km/h，振频30～50HZ，振幅1.5～2m，碾压作业长度以50～100m 为宜，从一侧开始至另一侧结束，并且前后两次碾压方向相反。
三、预铺面碴1、面碴质量标准：材质以石质坚硬的花岗岩为佳，粒径为20～70mm，针状指数小于5%，片状指数小于50%，粘土团及其他杂质含量少于0.5%，小于0.1mm 的颗粒量少于1%。
2、铺轨前，应先铺部分道碴。
双层道床宜按垫层厚铺足，单层道床铺设厚度宜为150～200 mm。
顶面应整平，中间拉成槽。
更换尖轨作业指导书
更换尖轨作业指导书1 适用范围本指导书适用于在线道岔尖轨更换作业。
2 所需材料和工器具2.1 所需材料：表11 材料表2.2 所需工器具:3 操作程序及要领1 准备工作1.1 检查需换入新尖轨的状态、类型、线型、长度以及尖轨与各连接杆的眼孔位臵是否符合要求。
并调查好所换出旧尖轨的放臵位臵和抬运旧尖轨路线，以防作业过程中碰触或影响沿线设备和人员受伤。
1.2 提前联系通号专业人员进行工作量调查和施工配合。
1.3 施工前检查所带工器具是否齐全、状态是否良好。
1.4 施工前办理封锁要点手续。
2 更换尖轨作业2.1 拆卸连接杆：（通号人员拆卸尖轨动作杆）。
拆除第一连接杆接头铁与连接杆螺栓上的开口销、卸下螺栓，放在岔枕上，依次拆除第二、第三连接杆的螺栓；分别卸下该尖轨的第一、第二、第三连接杆。
2.2 拆卸尖轨跟端联结件：卸下尖轨跟端螺栓、间隔铁螺栓、跟端轨撑、防爬卡铁，卸下的螺栓依次序摆放。
2.3 抬出旧尖轨：用撬棍拨出旧尖轨（拨至可设臵抬轨钳即可）；旧尖轨拨出后，组织人员用抬杠和抬轨钳将旧尖轨抬至指定地点。
抬运P50-7道岔尖轨时，可用4或6人抬运；抬运P60-9道岔尖轨时，可用14或16人抬运。
抬运前，抬运人员用抬轨钳夹住尖轨，将绳子长度调整至胸口位臵，2人一组（2人的身高基本均等）做好抬运准备；施工负责人应向所有抬运人员明确抬运路线和抬运、放臵要求，并全面检查各组人员准备情况和站位情况，待抬运人员全部准备到位后，喊出抬运口令，指挥抬运；抬运人员须听从口令、服从指挥，一起用力、动作一致。
抬运过程中，施工负责人应全面观察各组人员情况和周边状况，及时调整抬运人员、抬运速度和抬运路线。
2.4 抬入新尖轨：用同样的方法把新尖轨抬入道岔应有位臵。
2.5 初查尖轨与基本轨密贴状况：安装入尖轨跟间隔铁及尖轨跟螺栓后（暂时不用紧固），用撬棍拨正尖轨，使尖轨刨切部分与基本轨靠贴，检查尖轨尖端及其竖切面与基本轨密贴状况，以及尖轨跟端接头左右错牙情况。
[作业指导书]更换普通道岔基本轨作业指导书
![[作业指导书]更换普通道岔基本轨作业指导书](https://img.taocdn.com/s3/m/cf9907b1312b3169a551a438.png)
更换普通道岔基本轨作业指导书1.学习目标作业人员要熟练掌握更换普通道岔基本轨作业的操作要领,能够更换垂直磨耗达到更换标准或达到重伤标准的基本轨,确保道岔正常使用和行车安全。
2.引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《既有线提速200~250 km/h线桥设备维修规则》、《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》(铁运[2012)280)。
3.工具材料30 m钢卷尺、轨距尺、方尺.直钢尺.弦线、撬棍、道钉锤.大小活口扳手.套筒、钢丝钳、长柄扳手、杠棒、钢轨抬钳、剁子、起钉垫、起钉器、直钉器、单轨车、吊轨车、铜质导线等。
4.作业程序4.1点名分工工班长组织职工列队点名,明确作业分工项目、内容及时间,所有职工均应按规定使用劳动保护用品。
4.2安全预想按规定要求办理封锁施工手续，设置移动停车信号防护。
放行列车前,应扳动尖轨试验，确认技术状态良好后,撤除停车信号开通道岔,并记人行车设备登记簿。
在轨道电路的道岔上施工或作业时,撬棍、长柄扳手必须装有绝缘套。
在作业中应严格防止串电,影响信号。
对电气化及信号装置的连接线,必须保持其正确连接,如需临时拆除时,应由设备管理单位配合,采取相应的安全措施后方准开工。
翻动钢轨时,应指派有经验人员操作,其他人员远离攏棍可能弹到的和钢轨翻动后可能触及的地方。
抬运基本轨时,要防止尖轨扳动,统-指挥、动作一致, 防止碰伤手脚。
禁止直接用手翻动钢轨。
吊(单)轨车须在使用前向调度进行预报,使用时按规定办理登记手续,设好防护。
吊(单)轨车每次运载不超过500 kg,吊(运)短轨时长度不超过8m。
4.3工(机)具检查检查工(机)具的安全性能,禁止工(机)具等带病上道作业。
使用的工(机)具必须按照要求用反光漆(膜)进行编号,以防止侵人限界或遗留在线路上。
4.4设置防护驻站联络员提前40min到达车站办理登记手续，了解列车运行情况,及时通知现场防护员;现场防护员根据要求准备好防护标牌,按要求设置防护。
[作业指导书]更换道岔护轨作业指导书
![[作业指导书]更换道岔护轨作业指导书](https://img.taocdn.com/s3/m/b42b4c1c3d1ec5da50e2524de518964bcf84d23a.png)

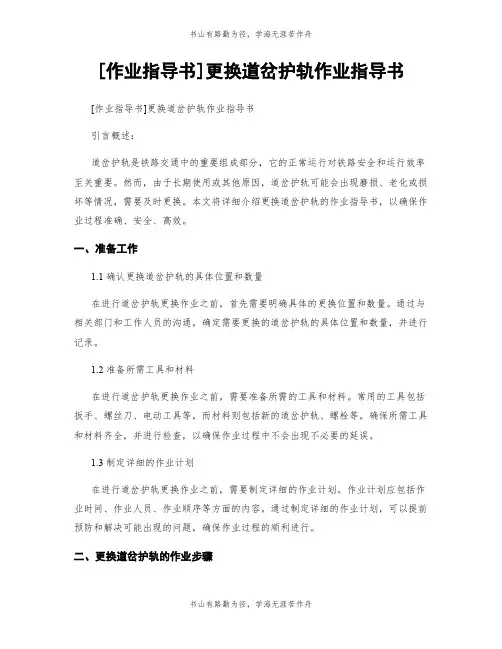

[作业指导书]更换道岔护轨作业指导书[作业指导书]更换道岔护轨作业指导书引言概述：道岔护轨是铁路交通中的重要组成部分，它的正常运行对铁路安全和运行效率至关重要。
