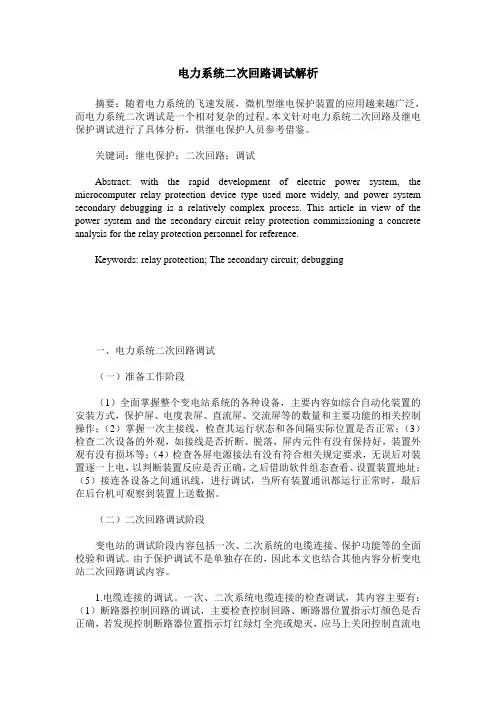

1 变电站二次回路调试
（一）准备工作阶段
（1）全面掌握整个变电站系统的各种设备，主要内容如综合自动化装置的安装方式，保护屏、电度表屏、直流屏、交流屏等的数量和主要功能的相关控制操作；
（2）掌握一次主接线，检查各间隔其运行状态和实际位置是否一致；
（3）检查二次设备的外观，如接线是否折断、脱落，屏内元件是否保持完好，装置外观有无损坏等；
（4）检查各屏电源接法是否符合相关规定要求，无误后对装置逐一上电，以判断装置反应是否正确，之后借助软件组态查看、设置装置地址；
（5）接连各设备之间通讯线，进行调试，当所有装置通讯都运行正常时，最后在后台机可观察到装置上送数据。

（二）二次回路调试阶段
变电站的调试阶段内容包括一次、二次系统的电缆连接、保护功能等的全面校验和调试。

由于保护调试不是单独存在的，因此本文也结合其他内容分析变电站二次回路调试内容。

1．电缆连接的调试。

一次、二次系统电缆连接的检查调试，其内容主要有：（1）开关控制回路的调试，主要检查控制回路、断路器位置指示灯颜色是否正确，若发现控制断路器位置指示灯红绿灯全亮或熄灭，应马上关闭控制直流电源，并查找原因；（2）控制信号回路按常规站方法安装调试，经过前期的安装及二次回路调试，以就地智能终端箱为中心，确保开关、刀闸、主变本体等控制信号回路到智能终端控制及采集端子的正确性，为后期联调扫清障碍；（3）其它如信号回路，包括开关运行状态信号、事故跳闸信号与事故预告信号。

2．断路器本身信号和操动机构信号调试。

对于液压操动机构，检验压力信号是否齐全，如时间显示或报警是否正确；对于弹簧操动机构，检验弹簧未储能信号是否正确，当开关处于合闸状态时，如弹簧未储能，装置面板上的重合允许灯不亮，并闭锁线路重合闸装置；如弹簧已储能完毕，装置面板上的重合允许灯常亮。

3．开关量状态。

查看后台机SOE事件名称，断路器、刀闸状态等显示是否与实际一致。

如果与实际不符合，原因一般为断路器、刀闸辅助触点常开、常闭接反。

可改正后台机遥信量组态或更改电缆接线，但值得注意的是改后台机遥信量特性组态“常开”为“常闭”时，
要适当改动调度端。

4．主变压器本体信号的检查。

主变压器测温电阻通常应有三根引出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻一端，另一根接测温电阻另一端。

建议在测温装置上也应按该方式连接，以避免测出的温度不准。

其他就是检查如变压器温度、压力释放、重瓦斯、轻瓦斯等信号在装置和后台机上显示是否正确，一般来说压力释放应发出告警信号；而变压器的温度则是观察温度表的数值与后台机显示的数值是否相当。

瓦斯保护作为变压器的主保护尤为重要的，其原理为：由于变压器用变压器油作冷却和绝缘介质，当变压器内部发生故障时，变压器油和其他绝缘物就会因短路电流所产生的电弧而分解，同时大量气体将产生，而这整个过程中可利用这些气体形成的冲力或压力可使其保护动作。

因此在检查这个信号时，应特别注意要在变压器本体的瓦斯继电器上进行，切不可从端子箱短接点发信号。

5．功能调试检查。

主要检查内容包括：（1）保护装置定值、精度及传动断路器，在后台机上应报开关变位信息、保护动作信息及显示动作时刻数据。

具体做法：根据继电保护系统调试相关调试技术标准，调试继电保护装置，进行模拟量、开关量测试；进行故障模拟，测试保护装置动作的正确性。

（2）监控部分功能的调试：检查后台遥控断路器、电动刀闸及主变压器分接头是否正确无误。

如若装置带同期功能时，应找准线路侧电压和母线侧电压基准点，即调试监控部分功能。

若遥控断路器不成功，通常有几个主要原因:断路器位置不能在后台机上正确显示；控制回路接线不正确；一次开关处合闸保险未给上或直流屏合闸电源未合；装置远方/就地切换开关在就地位置；装置未采到远方/就地切换开关位置；控制回路未上电或测控装置未接通。

可按最终完整一次系统图纸做好监控一次系统图，进行相关数据信息详细核对，并将模拟量、脉冲量系数设置正确。

同时按要求进行设计、组态，做到系统图、历史报表、实时报表、网络图等图表的完整准确；（3）远动功能的调试：投运前要先和调度端协调以下技术内容：准确的通讯速率；通讯方式为同步或异步；通道为模拟方式或数字方式；调度端站址和本站站址；调度端遥控序号为10进制或16进制；帧功能码(一般按标准CDT规约即可)；向调度端提供遥测、遥信、遥控、遥脉信息表；电度量数量、顺序及名称；遥测量数量、顺序及名称，频率数据采用格式(普通模拟量或BCD码)；遥控量数量、顺序及名称；遥信量数量、顺序及名称。

为了避免数据传送出错，或甚至无法进行通讯，因此以上各项协调内容应与调度端完全一致。

在调试过程中，要分别调试变电所上行信息和下行信息。

上行信息包括调度端反映遥信量应正确，模拟量反映正确，电度量正确，SOE量、遥信变位能正确捕捉。

下行信息有调度端遥控断路器、刀闸正确，遥调主变档位
正确；需要调度端校时，校时正确。

（4）其它功能：a声音报警功能:对断路器、刀闸等开关量加声音报警功能；对保护动作信息加声音报警功能。

b打印功能的调试:要求打印机设置正确，打印图形、报表完整美观，大小合适。

（三）带负荷测试
主要是差动保护极性校验和带方向保护的方向校验。

主变压器带一定负荷之后，才能判断出主变压器差动极性。

具体为：其一可通过对各相电流的大小合角度分析差动极性或参看采样数据中的差流数据的大小判断差动极性（电流0.5A以上），主要看保护装置采样值，可观察到某一时刻主变电流采样数据；其二，带方向保护的方向校验线路带一定负荷之后，保护装置调采样值，通过观察同一时刻相电压与同相电流之间的电压电流数据进行分析。

其他如后台机显示等的校验。

二、继电保护调试
继电保护装置，主要分三个基本部分，其相应作用为：(l)逻辑部分，是判断被保护设备的工作状态，以决定保护是否应该动作；（2）测量部分，是测量被保护设备工作状态的一个或几个有关的电气量；（3）执行部分，是执行保护装置所承担的任务。

简言之，继电保护装置是能反映被保护设备的故障或不正常运行状态并使断路器跳闸或发出信号的一种自动装置。

在电力系统中，当被保护设备出现不正常运行状态时，保护装置能发出信号，以便值班人员及时采取有效措施，从而恢复设备正常运行；当被保护设备发生故障时，继电保护能使故障设备免于持续遭受破坏，缩小故障范围。

（一）变压器保护
变压器的继电保护配置主要有差动保护、电流速断保护、瓦斯保护、过流保护。

具体的如：（1）变压器电流速断保护：由于瓦斯保护无法反应变压器外部故障，对于小容量变压器，除了应装设反应变压器内部故障最灵敏而快速的瓦斯保护外，为以反映油箱外部电源侧套管及引出线故障与瓦斯保护互相配合，可通过在电源侧装设电流速断保护，从而构成小容量变压器的主保护；（2）变压器应都装设过电流保护，为了反应变压器因外部短路引起的过电流，同时作为变压器本身故障的后备保护。

（二）线路保护
线路的继电保护配置主要有距离保护、方向保护、高频保护、自动重合闸等。

（1）距离保护：根据故障点到保护安装处的距离（阻抗）发出跳闸命令；（2）方向保护：根据故障电流的方向，有选择性的发出跳闸命令；（3）高频保护：利用弱电高频信号传递故障信号来进行选择性跳闸；（4）自动重合闸：对于一些瞬时性故障（雷击、架空线闪路等）故
障迅速切除后，不会发生永久性故障，此时再进行合闸，可以继续保证供电。

继电保护发出跳闸命令断路器跳开后马上再发出合闸命令，重合闸一次后不允许再重合的称为一次重合闸，允许再重合一次的称为二次重合闸（一般很少使用）。

有了重合闸功能之后，在发生故障后，继电保护先不考虑保护整定时间，马上进行跳闸，跳闸后，再进行重合闸，重合后故障不能切除，然后再根据继电保护整定时间进行跳闸，此种重合闸为前加速重合闸。

发生事故后继电保护先根据保护整定时间进行保护跳闸，然后进行重合闸，重合闸不成功无延时迅速发出跳闸命令，此种重合闸称为后加速重合闸。

（三）备用电源互投装置
备用电源互投：两路或多路电源进线供电时，当一路断电，其供电负荷可由其它电源供电，也就是要进行电源切换，人工进行切换的称为手动互投。

自动进行切换的称为自动互投。

互投有利用母联断路器进行互投的（用于多路电源进行同时运行）和进线电源互投（一路
电源为主供，其它路电源为热备用）等多种形式。

对于不允供电电源并列运行的还应加互投闭锁。

完成以上工作，可展开系统整体的联调传动工作。

步骤为：先保证户外相关设备的信号能真正到达保护装置，然后在保护装置中进行故障模拟量，以确认正确，相关信号也同时上报到当地监控系统，最后实现开关、刀闸及主变本体等相关信号都均实际上传至当地监控系统的目的。

总之，对继电保护装置基本要求为“选择性、快速性、灵敏性和可靠性”，以使继电保护装置能及时且正确地完成所担负的任务。

三、调试收尾阶段
调试结束后，根据运行期间反映出的问题进行相关消除处理。

值得注意的是，事后要做好数据备份，即计算机监控软件信息，还要做好和变电所资料的整理交接。

至此，综合自动化变电所的现场调试工作结束。

最后强调要抓好继电保护的验收工作，继电保护调试完毕，还要进行严格自检、专业验收，再提交验收单由厂部组织检修、运行、生产三个部门进行保护整组实验、开关跳合试验，最后合格并确认拆动的接线、标志、元件、压板已恢复正常，现场清理处理干净后，才能在验收单上签字。
