工艺管道、吹扫、清洗施工方案
工艺管道安装试压吹扫方案
工艺管道安装试压吹扫方案本工程工艺管道安装、试压、吹扫方案编排如下：1工艺管道所采用的施工及验收规范：1.1GB50235—97《工业管道工程施工及验收规范（金属管道篇）》；1.2GBJ50236—82《现场设备工业管道焊接工程施工及验收规范（金属焊接篇）》；1.3GBJ126—89《工业设备及管道绝热工程施工及验收规范》。
2工艺管道施工程序：在充分理解和消化施工图设计意图和施工图纸所规定的标准、规程和规范的基础上本着先大管后小管，先地下后地上，先易后难的原则组织施工。
3管道材料的检验：各附件及阀门在使用前都应按设计要求做好外观检查，核对其产品的规格、型号、材质，同时必须有制造厂的产品质量合格证明书，管子、附件、阀门外观形成良好，其内外表面不得有裂纹、缩孔、夹渣，折叠、重坡等缺陷，产品几何尺寸符合国家标准，产品材料无严重锈蚀成凹坑，螺纹及法兰密封面保持良好，精度及光洁度符合设计要求和制造标准，不锈钢、合金钢应有材质标记。
焊条、焊丝都应按规范要求选用。
4管道加工：4.1管子切割：碳钢管的切割：直径小于50mm的碳钢管，一般应用机械法切割。
不锈钢管的切割应用机械或等离子方法切割，如用砂轮割或修磨时，应用专用砂轮片。
切口表面应平整，不得有裂纹、重皮、光刺、凸凹、缩口，熔渣、氧化皮、铁屑应清除干净。
4.2管道预制：管道预制应考虑运输和安装的方便，并留有调整活口，预制完毕的管段，应将内部清除干净，封闭管口，严防杂物入内。
中、低压预制的管段的组合尺寸偏差，不得超过GB50235—97《工业管道工程施工及验收规范》第三章第3.11.2的规定。
4.19.5管道焊接：5.1管道焊接的坡口加工、组对及焊接检验的基本技术要求，应符合 GB50235—97《焊接管道工程施工及验收规范》第四条规定。
5.2凡参与工艺管道焊接的焊工，应按GBJ236—82《现场设备、工业管道焊接工程施工及验收规范》和第六章的规定进行焊工考试，并取得所施焊范围的合格资格。
工艺管道试压、吹扫方案
水处理装置工艺管道（分段）单元试压、吹扫与清洗预案一、工艺管道试压的具备条件和准备工作1．管道系统施工完毕，并符合设计要求和规范规定。
2．支、吊架与管架均安装完毕焊接工作结束，射线探伤已完全达到设计规范规定，并经检验合格，焊缝及其它应检验的部位未经涂漆和保温。
3．试验用压力表已经校验，精度规定为1.5级，表的满刻度值应为被测量最大压力的1.5～2倍。
4．试验前将不能参与试验系统、设备及附件加以隔离，并且加盲板位置应用白漆标有记号和记录。
5．试压用水应采用洁净水，水中氯离子含量不得超过25×10-6(25PPm)。
6．试验用的临时管线加固，应经检查确认安全可靠。
7．检查管路上所有阀门是否在开启状态，垫片是否都加完，止回阀阀芯要拆除，等吹扫后才能复位。
二、工艺管道试压过程1．管道试验压力为设计压力的1.5倍。
2．当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍，经甲方同意，可按设备的试验压力进行试验。
3．系统注水时，应将空气排尽，空气排放点应在管线最高点，并加设排气阀。
4．对位差较大的管道，应将试验介质的静压计入试验压力，液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。
5．试压时，升压应缓慢进行，待达到试验压力后，稳压10min，以无泄漏目测无变形为合格，再将试验压力降至设计压力，停止30min，以压力不降、无泄漏为合格。
6．试验结束后应及时拆除盲板，排尽积水，排水时应防止形成负压，并不得随地排水，当试验过程中发现泄漏时，不得带压处理，消除缺陷后，应重新进行试验。
7．由于本工程有许多介质为有毒及可燃介质多，所以必须按规范要求对这些管道进行泄漏性试验。
8．泄漏性试验在压力试验合格后进行，试验介质采用压缩空气。
9．泄漏性试验压力为设计压力，泄漏性试验应重点检查填料函，法兰或螺纹连接处，放空阀、排气阀、排水阀等，以发泡剂检验不泄漏为合格。
工艺管道吹扫方案
工艺管道吹扫方案工艺管道吹扫方案是在管道建设和维护过程中非常重要的一个环节。
通过吹扫工艺可以有效地清除管道内的杂质、沉积物和污染物，确保管道正常运行和产品质量。
本文将介绍工艺管道吹扫的步骤和注意事项。
一、准备工作在进行工艺管道吹扫之前，需要进行充分的准备工作。
首先，需要对管道进行全面的检查，了解管道的材质、长度、直径等基本信息，以确定合适的吹扫工艺和设备。
其次，需要准备好吹扫设备和工具，包括压缩空气源、吹扫器具、软管等。
同时，需要对吹扫区域进行安全评估，确保吹扫过程中没有危险因素。
二、吹扫步骤1. 断开管道连接在进行工艺管道吹扫之前，首先需要断开管道的连接，以避免吹扫过程中对其他设备和管道造成损坏。
根据实际情况，可以选择将管道与设备分离或者通过阀门控制流动方向。
2. 排空管道接下来，需要将管道内的介质排空，确保管道内无压力和流体。
可以通过打开相应的排放阀门或者使用其他排空设备来实现。
3. 压缩空气吹扫一般情况下，采用压缩空气吹扫是常用的方法。
将压缩空气源与管道连接，通过压缩空气将管道内的杂质、沉积物和污染物吹扫出来。
根据管道长度和直径的不同，可以选择不同的吹扫器具和压力范围。
4. 反复吹扫为了确保彻底清除管道内的杂质，需要进行反复的吹扫过程。
根据实际情况，可以选择反复推进吹扫器具，或者改变吹扫器具的角度和位置。
5. 检查清洁度在吹扫完成后，需要对管道进行检查，确保管道内的杂质完全清除。
可以使用光纤检测仪器等设备对管道内部进行检测，以确保管道达到清洁标准。
三、注意事项1. 安全措施在进行工艺管道吹扫过程中，要严格遵守安全操作规程。
必须佩戴适当的防护装备，确保操作人员的安全。
在使用压缩空气吹扫时，要注意压力的控制，以防止对人员和设备造成伤害。
2. 管道材质针对不同材质的管道，需要采取不同的吹扫方案。
对于敏感材质的管道，要特别注意使用合适的吹扫器具和压力，以避免对管道造成损坏。
3. 清洗剂使用在某些情况下，可以结合使用适当的清洗剂来增强吹扫效果。
管道系统吹扫清洗施工方案
管道系统吹扫清洗施工方案1.适用范围1.1本方案适用于压力管道工程的系统吹扫、清洗（简称吹洗）；其它工程管道可参照本方案执行。
1.2机器或设备的附属管道、其吹洗应按制造厂家的技术文件要求执行，但其质量标准应不低于本方案。
1.3压力管道系统吹洗施工除应执行本方案外，尚应符合设计文件要求及国家现行有关标准、规范的规定。
1.4本方案包括人工清扫、水冲洗、空气吹扫、化学清洗、油冲洗等吹洗施工内容。
2.施工准备2.1材料2.1.1用于管道系统吹扫施工的管材、管件、法兰、阀门、紧固件、支承件等临时材料，应具有质量合格证明书。
2.1.2用于管道系统吹洗施工的橡胶管、橡胶石棉板、消防水带、塑料管，应采用质量优良、外观无缺陷的材料。
2.1.3管道系统吹洗压力、温度较高时的临时连接材料，应根据吹洗系统的操作压力、温度要求进行材料选用。
2.1.4用于化学清洗的化学药品，应符合相应标准的理化性能指标，并应设置专用库房进行存放。
化学清洗常用药剂的特性、用量详见表1。
2.2施工机具2.2.1常用设备离心式清水泵、离心式油泵、滤油机、空气紧缩机、氩弧焊机、电焊机、化学洗濯加药轮回装配等。
2.2.2常用计量、检测器具压力表、温度计、百分表、钢卷尺、钢板尺、黑光灯、YX—125萤光探伤仪。
2.3技术准备2.3.1设计文件或标准、规范请求进行吹洗的管道体系，应按照吹洗办法的选择、装配工艺流程、配管施工图和现场的具体条件组织编制吹洗施工技术方案，绘制体系吹洗流程图和洗濯回路图，并按照吹洗施工技术方案请求，进行吹洗施工的各项准备工作。
2.3.2管道吹洗流程的设置原则：a)先大体系，后小体系；先主干线，后支线；先高处，后低处，制止重复吹洗。
b)洗濯流程应尽量简单、流畅，一般吹洗管道长度500m～1500m为宜，洗濯液容量应30 m3～50m3为一回路。
c)洗濯回路应尽量集中，以便于洗濯液的重复使用。
表1酸洗常用化学药剂特性与用量简表名称分子式特性与用途白色粉末状固体，易溶于水；属强碱性；它与碳酸钠混合使用脱除油脂。
工艺管道吹扫方案

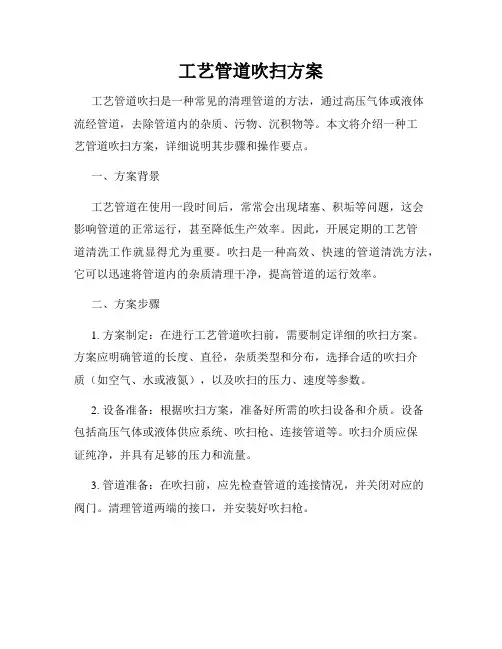

工艺管道吹扫方案工艺管道吹扫是一种常见的清理管道的方法，通过高压气体或液体流经管道，去除管道内的杂质、污物、沉积物等。
本文将介绍一种工艺管道吹扫方案，详细说明其步骤和操作要点。
一、方案背景工艺管道在使用一段时间后，常常会出现堵塞、积垢等问题，这会影响管道的正常运行，甚至降低生产效率。
因此，开展定期的工艺管道清洗工作就显得尤为重要。
吹扫是一种高效、快速的管道清洗方法，它可以迅速将管道内的杂质清理干净，提高管道的运行效率。
二、方案步骤1. 方案制定：在进行工艺管道吹扫前，需要制定详细的吹扫方案。
方案应明确管道的长度、直径，杂质类型和分布，选择合适的吹扫介质（如空气、水或液氮），以及吹扫的压力、速度等参数。
2. 设备准备：根据吹扫方案，准备好所需的吹扫设备和介质。
设备包括高压气体或液体供应系统、吹扫枪、连接管道等。
吹扫介质应保证纯净，并具有足够的压力和流量。
3. 管道准备：在吹扫前，应先检查管道的连接情况，并关闭对应的阀门。
清理管道两端的接口，并安装好吹扫枪。
4. 吹扫操作：根据方案要求，启动吹扫设备，确保压力和流量达到设定值。
打开管道进口的阀门，逐段将吹扫介质注入管道。
根据管道长度和直径，可以分段吹扫，确保吹扫介质能够覆盖到每一段管道。
5. 检查清理效果：在吹扫结束后，关闭进口阀门，将吹扫介质排出管道。
通过观察吹扫介质的颜色和透明度，可以初步判断管道内的污物情况。
如果清洗效果不理想，可以重新进行吹扫操作。
6. 清理设备：吹扫操作结束后，应将吹扫设备进行清洗和保养。
清理吹扫枪和连接管道，排空供应系统中的吹扫介质。
三、操作要点1. 安全第一：在进行工艺管道吹扫时，应按照相关安全规范操作，穿戴好个人防护装备。
对于高压介质的吹扫，必须确保设备，尤其是高压部分的安全可靠。
2. 吹扫参数选择：吹扫方案中的参数选择应根据管道的具体情况进行调整。
要考虑管道的材质、直径、长度，以及杂质的种类和分布情况。
如果有需要，可以进行试吹扫实验，确定最佳的吹扫参数。
管道吹扫方案
管道吹扫方案一、方案编制目的与依据本吹扫方案旨在确保管道系统内部清洁，去除残留物、杂质和施工遗留物，保障管道正常运行及后续工作安全进行。
方案依据相关工程规范、设计文件和施工经验编制，旨在明确吹扫工作的流程、方法、工具选择及安全风险控制要求。
二、吹扫前准备与检查确认管道系统的完整性，检查管道连接处、阀门、法兰等部件是否安装牢固，无泄漏现象。
准备吹扫所需的工具和设备，包括空压机、气枪、压力表、管夹等，确保设备完好、性能可靠。
检查吹扫区域的通风状况，确保吹扫过程中产生的废气能够及时排出，避免人员窒息或中毒。
三、吹扫方法与工具选择根据管道直径、长度及材质，选择合适的吹扫方法，如压缩空气吹扫、氮气吹扫等。
选择适当的吹扫工具，如气枪、管夹等，确保吹扫过程中能够充分去除管道内的残留物。
四、吹扫操作流程与步骤关闭管道系统的进出口阀门，确保吹扫过程中气体不会泄漏到外部环境中。
开启空压机或氮气瓶，调整气压至适宜范围，通过气枪对管道进行分段吹扫。
吹扫过程中，使用管夹等工具固定管道，防止管道振动或位移。
按照管道布局，依次对各段管道进行吹扫，确保无死角。
五、吹扫质量检查与评估吹扫完成后，打开管道进出口阀门，检查是否有杂质、残留物排出。
使用内窥镜等工具对管道内部进行检查，确认管道内壁清洁、光滑，无异物残留。
根据管道材质和工艺要求，对吹扫效果进行评估，如不满足要求，需重新进行吹扫。
六、吹扫后的清洁与恢复吹扫结束后，及时清理现场工具和设备，保持施工现场整洁。
对管道系统进行检查，确认各部件无损坏或移位现象，如有问题及时修复。
恢复管道系统的正常状态，为后续工作做好准备。
七、安全保障与风险控制吹扫过程中，应设置专人监护，确保吹扫操作符合安全要求。
吹扫区域应设置警示标识，防止无关人员进入。
操作人员应佩戴防护用品，如安全帽、口罩、防护服等，确保个人安全。
加强现场安全巡查，及时发现并消除安全隐患。
八、方案实施与总结反馈按照本方案进行管道吹扫工作，确保每一步骤均得到有效执行。
管道系统吹扫清洗施工方案
管道系统吹扫清洗施工方案1. 适用范围1.1 本方案适用于压力管道工程的系统吹扫、清洗（简称吹洗）；其它工程管道可参照本方案执行。
1.2 机器或设备的附属管道、其吹洗应按制造厂家的技术文件要求执行，但其质量标准应不低于本方案。
1.3 压力管道系统吹洗施工除应执行本方案外，尚应符合设计文件要求及国家现行有关标准、规范的规定。
1.4 本方案包括人工清扫、水冲洗、空气吹扫、化学清洗、油冲洗等吹洗施工内容。
2. 施工准备2.1 材料2.1.1 用于管道系统吹扫施工的管材、管件、法兰、阀门、紧固件、支承件等临时材料，应具有质量合格证明书。
2.1.2 用于管道系统吹洗施工的橡胶管、橡胶石棉板、消防水带、塑料管，应采用质量优良、外观无缺陷的材料。
2.1.3 管道系统吹洗压力、温度较高时的临时连接材料，应根据吹洗系统的操作压力、温度要求进行材料选用。
2.1.4 用于化学清洗的化学药品，应符合相应标准的理化性能指标，并应设置专用库房进行存放。
化学清洗常用药剂的特性、用量详见表1。
2.2 施工机具2.2.1 常用设备离心式清水泵、离心式油泵、滤油机、空气压缩机、氩弧焊机、电焊机、化学清洗加药循环装置等。
2.2.2 常用计量、检测器具压力表、温度计、百分表、钢卷尺、钢板尺、黑光灯、YX—125萤光探伤仪。
2.3 技术准备2.3.1设计文件或标准、规范要求进行吹洗的管道系统，应根据吹洗方法的选择、装置工艺流程、配管施工图和现场的具体条件组织编制吹洗施工技术方案，绘制系统吹洗流程图和清洗回路图，并根据吹洗施工技术方案要求，进行吹洗施工的各项准备工作。
2.3.2 管道吹洗流程的设置原则：a)先大系统，后小系统；先主干线，后支线；先高处，后低处，避免重复吹洗。
b)清洗流程应尽量简单、流畅，一般吹洗管道长度500m～1500m为宜，清洗液容量应30 m3～50m3为一回路。
c)清洗回路应尽量集中，以便于清洗液的重复利用。
表1酸洗常用化学药剂特性与用量简表2.3.3技术准备2.3.3.1根据设计文件要求结合施工现场具体情况编制吹洗措施，明确海吹洗范围、吹洗介质、检验标准等。
XX公司工艺管道吹扫方案
XX公司工艺管道吹扫方案1.编制说明1.1 管道的吹扫与清洗属于预试车范畴，参与这些工作的主要是生产人员，及设备供应商、管路工程施工方。
1.2管路工程施工方负责组织吹扫与清洗工作，并在吹扫或清洗前编制完成管道系统吹洗方案。
1.3XXXX有限公司工业固废综合利用项目，部分管线试压已结束，具备清洗或吹扫条件。
该装置共有各类工艺管道约2000m，管道材质包括不锈钢管、碳钢管等。
本系统化学反应过程较简单，工艺流程不复杂。
但是撬装设备管线分布密集、阀门管件规格数量多，对管道安装施工要求高。
为了保证施工质量，确保开车成功，特制定本方案，指导管线清洗或吹扫工作。
2.编制依据2.1XXXX有限公司的设计施工图纸；2.2工业管道工程施工及验收规范《GB50235—97》；3.吹扫或清洗应具备的条件3.1 管道吹扫前，不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施。
3.2 吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固。
3.3 管道工作已完成，确定管路无修改处。
3.4管道系统吹洗前，应由施工单位、承包单位、甲方专业组联合检查确认吹洗前的条件。
3.5 吹扫前吹扫负责人应对相关图纸、资料进行收集整理，每段管道吹扫完成及时填写管道吹扫记录。
4.施工技术措施4.1吹洗方案应根据管道的使用要求、工作介质及管道内表面的脏污而确定。
一般对公称直径小于600mm的气体管道宜采用空气吹扫；蒸汽管道应用蒸汽吹扫，非热力管道不得使用蒸汽吹扫。
4.2对于管道的吹扫与清洗，一般按先主管后支管的顺序进行。
对有特殊要求的管道，应按设计文件规定相应的吹洗方法。
4.3 当管道吹扫结束进行管道复位时，由吹扫负责人及管路工程承包方负责人共同检查，同时填写“管道系统吹扫记录”。
5.主要施工方法5.1 水冲洗5.1.1 在水冲洗前，应确定冲洗水的排放是否可靠，能否承受大流量冲洗水的排放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制说明
二、编制依据
三、施工准备
四、压力试验
五、系统吹扫、清洗
六、安全技术措施
七、劳动力配备一览表
八、工机具一览表
九、试压系统图
、编制说明
1.1 本方案为云南沾化年产50 万吨合成氨项目煤气化装置公用系统3100、3200；除渣工序1400 系统、湿洗工序1600系统，工艺管道试压、吹扫、清洗而制定。
1.2 公用系统3200是冷却水系统，可同1400、1600 等系统冷却水一同试压，1400、1600系统多为双相钢（S31803）压力试验应用洁净水，水中氯离子含量不得超过25PPm。
1.3 试压系统图详见附表。
二、编制依据：
2.1 50 万吨合成氨项目煤气化装置施工蓝图及设计变更；
1. 2《工业金属管道工程施工及验收规范》GB5023-97
2.3《现场设备、工业金属管道焊接工程及验收规范》GB50236-98
a）施工准备
2. 1 管道安装除涂漆、绝热外，已按设计图纸全部完成，安装质量符合规定要求。
3.2 试压前，应全面检查，核对已安装管道、管件、阀门及支架等的质量，并符合设
计要求及有关技术规定，并按试验要求对管道进行加固。
3.3 试压前，须将不宜和管道一起试压的阀门、安全阀、仪表元件等拆除，临时装上
短管，管道上所有的开口须进行封闭，加以盲板隔离，盲板处应有标记，并作记录，系统的最高点须设置放气阀，最低点须设置排液阀。
3.4试验用的压力表须经检验合格，并有铅封，精度不低于1.5级。
3.5 试验用的水源、气源已具备、齐全。
3.6试验方案已经过批准，并已进行了技术交底。
3.7根据工艺图和配管图，绘制试压系统图。
b）压力试验
3. 1试验压力分类：
液压试验采用洁净水作为试验介质，对不锈钢管进行试验时，水中氯离子
含量不得超过25ppm。
4.3液压试验时，须将压力缓慢长至试验压力，稳压10min，再将试验压力降至设计压力，停压30 min，检查无泄露，压力不降为合格。
4.4气压试验时，须逐渐缓慢增加压力，当压力长至试验压力的50%时，如未发现异状或泄露，继续按试验压力的10%逐级升压，每级稳压3 min,直至试验压力，稳压10 min，再将压力降至设计压力，以发泡剂检验不泄露为合格。
4.5当试验过程中发现泄露时，不得带压处理，清除缺陷后，应重新进行试验。
4.6试验压力结束后，应及时拆除盲板及全部试压装置。
c) 系统吹扫和清洗
4. 1 管道在压力试验合格后，组织吹扫和清洗工作。
5.2 吹洗方法应根据对管道的使用要求，工作介质及管道内脏污程度确定，公称直径大于或等于600MM 的管道。
宜采用人工清理，小于600MM 宜采用水冲洗。
5.3 不允许吹洗的设备及管道应与吹洗系统隔离。
5.4 管道吹洗前，不应安装孔板、调节阀、仪表等。
5.5 吹洗时，宜采用最大流量，流速不低于1.5M/S。
5.8 水冲洗应连续进行，从排出口的水色和透明度与入口水目测一致为合格。
5.9 空气吹扫应进行间断性的吹扫，吹扫压力不得超过容器和管道的设计压力，流速不宜小于20M/S。
5.10 空气吹扫过程中，应在排气口设置白布靶检验，当目测排气气无烟尘，5 min 内无铁锈、尘土、水分及其它杂物为合格。
d) 安全技术措施
5. 1 施工现场应合理布局,做到文明施工.
6.2 管道试压时，升压过程中不得敲击管道。
6.3 与该项工作无关的人员不许靠近或围观，各连接处、盲板等位置不许站人。
6.4 吹扫时，排放口附近及正前方不得有人，以防杂物击伤。
6.5 进入施工现场必须戴安全帽，登高作业系安全带、穿防滑鞋，按正
确方法使用工机具。
6.6参加施工的全体人员必须进行技术交底方可作业。
e）劳动力配备一览表
7.1为使试压、吹扫工作顺利进行，成立试压、吹反小组
6. 2劳动安排如下：
试压、吹扫领导小组组成:
组长：
副组长:
成员：
f
g）试压系统图
9.1试压系统图详见各工段管道安装工艺流程图
h）清洗/吹扫技术措施
10.1对供称直径大于或等于600毫米的煤气管道和工艺管道采用人工清扫和空机吹除方法。
10.2对供称直径大于150毫米，小于600毫米的煤气管道和工艺管道视管内清洁程度采用水冲洗和空气吹除方法.
10.3对供称直径小于或等于150毫米工艺管道采用水冲洗和空气，蒸汽吹除方法.
10.4清洗/吹扫时须用木锤敲击管道，以便清洗/吹扫彻底。
10.5清洗/吹扫时须作安全技术交底，采取有效技术措施，做好安全防范工作,
保证清洗/吹扫安全.
10.6 清洗/吹扫的污水，垃圾须在指定地点排放和掩埋。
