IGBT的工作基础学习知识原理和工作特性
IGBT的结构和工作原理
IGBT的结构和工作原理图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
2.IGBT 的工作特性1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。
它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。

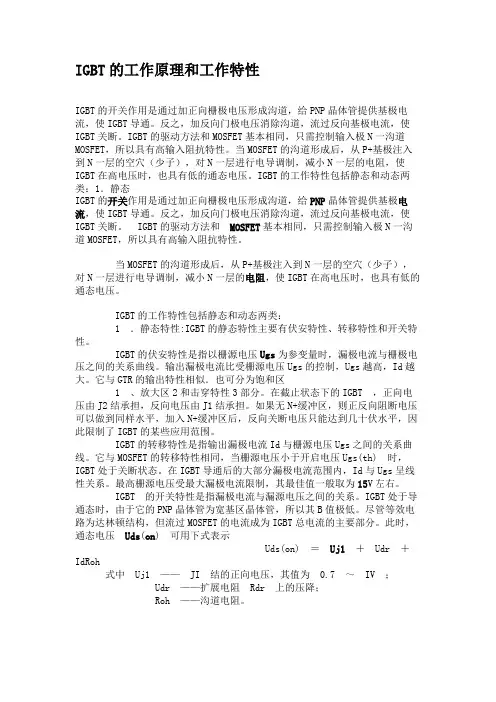

IGBT的工作原理和工作特性(精)
IGBT的工作原理和工作特性IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
IGBT的工作特性包括静态和动态两类：1．静态IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
IGBT的工作特性包括静态和动态两类：1 ．静态特性:IGBT的静态特性主要有伏安特性、转移特性和开关特性。
IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。
它与GTR的输出特性相似．也可分为饱和区1 、放大区2和击穿特性3部分。
在截止状态下的IGBT ，正向电压由J2结承担，反向电压由J1结承担。
如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。
IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。
它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT处于关断状态。
在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。
IGBT的结构与工作原理详解
IGBT的结构与工作原理详解一、IGBT的结构图1所示为一个N沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极。
N+区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P型区（包括P+和P-区，沟道在该区域形成），称为亚沟道区（Subchannel region）。
而在漏区另一侧的P+区称为漏注入区（Drain injector），它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
二、IGBT的工作特性1、静态特性IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。
它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。
在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。
如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。
IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。
它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。
在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。
IGBT工作原理和工作特性
IGBT工作原理和工作特性1. IGBT的基本原理IGBT（Insulated Gate Bipolar Transistor）是一种高压、高速开关设备，结合了MOSFET和双极晶体管（BJT）的特性。
它具有MOSFET的高输入阻抗和BJT的低导通压降。
2. IGBT的结构IGBT由N型衬底、P型衬底和N型增强层组成。
增强层上有一个PN结，形成NPN三极管结构，而P型衬底连接到集电极。
3. IGBT的工作原理当IGBT的栅极电压为零时，栅极-源极结处形成反向偏置，导通区域被截断。
当栅极电压大于阈值电压时，栅极-源极结处形成正向偏置，导通区域开始形成导电通道，电流开始流动。
4. IGBT的工作特性（1）低导通压降：IGBT的导通压降较低，可以减少功耗和热损耗。
（2）高输入阻抗：IGBT的栅极电流非常小，输入阻抗较高，可以减少输入功率和电流。
（3）高开关速度：IGBT的开关速度较快，可以实现高频率开关操作。
（4）大功率处理能力：IGBT能够处理大功率电流和高电压。
（5）可靠性：IGBT具有较高的可靠性和稳定性，适用于各种工业应用。
5. IGBT的应用领域（1）电力电子：IGBT广泛应用于电力变换器、逆变器、交流调速器等领域。
（2）电动车：IGBT用于电动车的电机驱动系统，提供高效率和高性能。
（3）可再生能源：IGBT在太阳能和风能转换系统中用于能量转换和电网连接。
（4）工业自动化：IGBT用于工业机器人、自动化控制系统和电力工具等。
6. IGBT的优势和劣势（1）优势：高压能力、低导通压降、高开关速度、可靠性高、适用于大功率应用。
（2）劣势：对静电放电敏感、温度敏感、需要驱动电路。
7. IGBT的发展趋势（1）高集成度：将多个IGBT芯片集成在一个封装中，提高功率密度和可靠性。
（2）低损耗：减少导通和开关损耗，提高能效。
（3）高温特性：提高IGBT在高温环境下的工作能力。
（4）低成本：降低生产成本，推动IGBT技术的普及和应用。
IGBT管基础知识
IGBT管基础知识一、IGBT工作原理IGBT (Insulated Gate Bipolar Transistor) 简单点说就是大功率的开关器件，专业名字为绝缘栅双极型功率管。
IGBT是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式电力半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。
GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。
IGBT是vmos和bjt组成，vmos是V型场效应管，电压驱动器件，输入阻抗高，但是输入电容大， igbt是voms在前，bjt 在后，好处是在高压大电流应用的时候，后级的bjt压降小，导通电阻的，效率高非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域IGBT器件将不断开拓新的应用领域，为高效节能、节材，为新能源、工业自动化(高频电焊机, 高频超声波, 逆变器, 斩波器, UPS/EPS, 感应加热)提供了新的商机。
二、IGBT管好坏的检测IGBT管的好坏可用指针万用表的Rxlk挡来检测，或用数字万用表的“二极管”挡来测量PN结正向压降进行判断。
检测前先将IGBT管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测G、e两极及G、c两极的电阻，对于正常的IGBT管（正常G、C两极与G、c两极间的正反向电阻均为无穷大；内含阻尼二极管的IGBT管正常时，e、C极间均有4kΩ正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接c极，黑笔接e极，若所测值在3．5kΩl左右，则所测管为含阻尼二极管的IGBT管，若所测值在50kΩ左右，则所测IGBT管内不含阻尼二极管。
对于数字万用表，正常情况下，IGBT管的C、C极问正向压降约为0．5V。
IGBT的结构和工作原理
IGBT的结构和工作原理图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
2.IGBT 的工作特性1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。
它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。
IGBT 的工作原理和工作特性
ＩGBT 得工作原理与工作特性IGＢT得开关作用就是通过加正向栅极电压形成沟道,给PNＰ晶体管提供基极电流,使IGＢＴ导通。
反之,加反向门极电压消除沟道,流过反向基极电流,使IGBＴ关断。
ＩGBT得驱动方法与MOSFET基本相同,只需控制输入极N一沟道MOSFＥT,所以具有高输入阻抗特性。
当MOSFＥT得沟道形成后,从Ｐ+基极注入到 N一层得空穴(少子),对N一层进行电导调制,减小N一层得电阻,使IGBT在高电压时,也具有低得通态电压。
IGBT得工作特性包括静态与动态两类:1.静态特性IGＢＴ得静态特性主要有伏安特性、转移特性与开关特性。
IGＢT得伏安特性就是指以栅源电压Ugｓ为参变量时,漏极电流与栅极电压之间得关系曲线。
输出漏极电流比受栅源电压Ugs得控制, Ｕgs越高, Id越大。
它与GTR得输出特性相似.也可分为饱与区１、放大区2与击穿特性３部分。
在截止状态下得IＧBT,正向电压由J2结承担,反向电压由J1结承担。
如果无 N+缓冲区,则正反向阻断电压可以做到同样水平,加入N+缓冲区后,反向关断电压只能达到几十伏水平,因此限制了IＧＢT得某些应用范围。
IGBT得转移特性就是指输出漏极电流Ｉｄ与栅源电压Ugs之间得关系曲线、它与MOＳFEＴ得转移特性相同,当栅源电压小于开启电压Ugs(th)时, IGBT处于关断状态。
在IGBＴ导通后得大部分漏极电流范围内, Iｄ与Ｕgs呈线性关系。
最高栅源电压受最大漏极电流限制,其最佳值一般取为１5V 左右。
IGBＴ得开关特性就是指漏极电流与漏源电压之间得关系。
IＧＢT 处于导通态时,由于它得PNP晶体管为宽基区晶体管,所以其B值极低。
尽管等效电路为达林顿结构,但流过ＭOSFET得电流成为IＧBT总电流得主要部分。
此时,通态电压Uds(oｎ)可用下式表示Uds(on)＝Uj1＋Udｒ+ ＩdRoh ( ２—14 )式中Uｊ1—- JI结得正向电压,其值为0。
IGBT基础知识集
IGBT基础知识集IGBT，中文名字为绝缘栅双极型晶体管，它是由MOSFET（输入级）和PNP晶体管（输出级）复合而成的一种器件，既有MOSFET器件驱动功率小和开关速度快的特点（控制和响应），又有双极型器件饱和压降低而容量大的特点（功率级较为耐用），频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内。
理想等效电路与实际等效电路如图所示：IGBT的静态特性一般用不到，暂时不用考虑，重点考虑动态特性（开关特性）。
动态特性的简易过程可从下面的表格和图形中获取：IGBT的开通过程IGBT在开通过程中，分为几段时间1.与MOSFET类似的开通过程，也是分为三段的充电时间2.只是在漏源DS电压下降过程后期，PNP晶体管由放大区至饱和过程中增加了一段延迟时间。
在上面的表格中，定义了了：开通时间Ton，上升时间Tr和Tr.i除了这两个时间以外，还有一个时间为开通延迟时间td.on:td.on=Ton-Tr.iIGBT在关断过程IGBT在关断过程中，漏极电流的波形变为两段。
第一段是按照MOS管关断的特性的第二段是在MOSFET关断后，PNP晶体管上存储的电荷难以迅速释放，造成漏极电流较长的尾部时间。
在上面的表格中，定义了了：关断时间Toff，下降时间Tf和Tf.i除了表格中以外，还定义trv为DS端电压的上升时间和关断延迟时间td（off）。
漏极电流的下降时间Tf由图中的t（f1）和t（f2）两段组成，而总的关断时间可以称为toff=td（off）+trv十t（f），td（off）+trv之和又称为存储时间。
从下面图中可看出详细的栅极电流和栅极电压，CE电流和CE电压的关系：从另外一张图中细看MOS管与IGBT管栅极特性可能更有一个清楚的概念：开启过程关断过程尝试去计算IGBT的开启过程，主要是时间和门电阻的散热情况。
C.GE栅极-发射极电容C.CE集电极-发射极电容C.GC门级-集电极电容（米勒电容）Cies=CGE+CGC输入电容Cres=CGC反向电容Coes=CGC+CCE输出电容根据充电的详细过程，可以下图所示的过程进行分析对应的电流可简单用下图所示：第1阶段：栅级电流对电容CGE进行充电，栅射电压VGE上升到开启阈值电压VGE （th）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IGBT的工作原理和工作特性IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
IGBT的工作特性包括静态和动态两类：1．静态特性IGBT的静态特性主要有伏安特性、转移特性和开关特性。
IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。
它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。
在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。
如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。
IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。
它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。
在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。
最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。
IGBT的开关特性是指漏极电流与漏源电压之间的关系。
IGBT 处于导通态时，由于它的PNP晶体管为宽基区晶体管，所以其B值极低。
尽管等效电路为达林顿结构，但流过MOSFET的电流成为IGBT总电流的主要部分。
此时，通态电压Uds(on)可用下式表示:Uds(on)＝Uj1＋Udr＋IdRoh （2－14）式中Uj1——JI结的正向电压，其值为0.7～IV；Udr——扩展电阻Rdr上的压降；Roh——沟道电阻。
通态电流Ids可用下式表示：Ids=(1+Bpnp)Imos (2－15）式中Imos——流过MOSFET的电流。
由于N+区存在电导调制效应，所以IGBT的通态压降小，耐压1000V的IGBT通态压降为2～3V。
IGBT处于断态时，只有很小的泄漏电流存在。
2．动态特性IGBT在开通过程中，大部分时间是作为MOSFET来运行的，只是在漏源电压Uds下降过程后期，PNP晶体管由放大区至饱和，又增加了一段延迟时间。
td(on)为开通延迟时间，tri为电流上升时间。
实际应用中常给出的漏极电流开通时间ton 即为td(on)tri之和。
漏源电压的下降时间由tfe1和tfe2组成，如图2－58所示IGBT 在关断过程中，漏极电流的波形变为两段。
因为 MOSFET 关断后， PNP 晶体管的存储电荷难以迅速消除，造成漏极电流较长的尾部时间， td(off) 为关断延迟时间， trv 为电压 Uds(f) 的上升时间。
实际应用中常常给出的漏极电流的下降时间 Tf 由图 2－59 中的 t(f1) 和 t(f2) 两段组成，而漏极电流的关断时间t(off)=td(off)+trv + t(f) （ 2－16 ）式中， td(off) 与 trv 之和又称为存储时间。
IGBT的基本结构绝缘栅双极晶体管（IGBT）本质上是一个场效应晶体管，只是在漏极和漏区之间多了一个 P 型层。
根据国际电工委员会的文件建议，其各部分名称基本沿用场效应晶体管的相应命名。
图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P型区（包括P+和P一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的 P+ 区称为漏注入区（Drain injector ），它是 IGBT 特有的功能区，与漏区和亚沟道区一起形成 PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
为了兼顾长期以来人们的习惯，IEC规定：源极引出的电极端子（含电极端）称为发射极端（子），漏极引出的电极端（子）称为集电极端（子）。
这又回到双极晶体管的术语了。
但仅此而已。
IGBT的结构剖面图如图2所示。
它在结构上类似于MOSFET ，其不同点在于IGBT是在N沟道功率MOSFET 的N+基板（漏极）上增加了一个P+ 基板（IGBT 的集电极），形成PN结j1 ，并由此引出漏极、栅极和源极则完全与MOSFET相似。
图1 N沟道IGBT结构图2 IGBT的结构剖面图由图2可以看出，IGBT相当于一个由MOSFET驱动的厚基区GTR ，其简化等效电路如图3所示。
图中Rdr是厚基区GTR的扩展电阻。
IGBT是以GTR 为主导件、MOSFET 为驱动件的复合结构。
N沟道IGBT的图形符号有两种，如图4所示。
实际应用时，常使用图2－5所示的符号。
对于P沟道，图形符号中的箭头方向恰好相反，如图4所示。
IGBT 的开通和关断是由栅极电压来控制的。
当栅极加正电压时，MOSFET 内形成沟道，并为PNP晶体管提供基极电流，从而使IGBT导通，此时，从P+区注到N一区进行电导调制，减少N一区的电阻 Rdr值，使高耐压的 IGBT 也具有低的通态压降。
在栅极上加负电压时，MOSFET 内的沟道消失，PNP晶体管的基极电流被切断，IGBT 即关断。
正是由于 IGBT 是在N 沟道 MOSFET 的 N+ 基板上加一层 P+ 基板，形成了四层结构，由PNP－NPN晶体管构成 IGBT 。
但是，NPN晶体管和发射极由于铝电极短路，设计时尽可能使NPN不起作用。
所以说， IGBT 的基本工作与NPN晶体管无关，可以认为是将 N 沟道 MOSFET 作为输入极，PNP晶体管作为输出极的单向达林顿管。
采取这样的结构可在 N一层作电导率调制，提高电流密度。
这是因为从 P+ 基板经过 N+ 层向高电阻的 N一层注入少量载流子的结果。
IGBT 的设计是通过 PNP－NPN 晶体管的连接形成晶闸管。
2.IGBT模块的术语及其特性术语说明术语符号定义及说明（测定条件参改说明书）集电极、发射极间电压V CES栅极、发射极间短路时的集电极，发射极间的最大电压栅极发极间电压V GES集电极、发射极间短路时的栅极，发射极间最大电压3.IGBT模块使用上的注意事项1. IGBT模块的选定在使用IGBT模块的场合，选择何种电压，电流规格的IGBT模块，需要做周密的考虑。
a. 电流规格IGBT模块的集电极电流增大时，V CE(-)上升，所产生的额定损耗亦变大。
同时，开关损耗增大，原件发热加剧。
因此，根据额定损耗，开关损耗所产生的热量，控制器件结温（T j）在 150o C以下（通常为安全起见，以125o C以下为宜），请使用这时的集电流以下为宜。
特别是用作高频开关时，由于开关损耗增大，发热也加剧，需十分注意。
一般来说，要将集电极电流的最大值控制在直流额定电流以下使用，从经济角度这是值得推荐的。
b.电压规格IGBT模块的电压规格与所使用装置的输入电源即市电电源电压紧密相关。
其相互关系列于表1。
根据使用目的，并参考本表，请选择相应的元件。
2. 防止静电IGBT的V GE的耐压值为±20V，在IGBT模块上加出了超出耐压值的电压的场合，由于会导致损坏的危险，因而在栅极-发射极之间不能超出耐压值的电压，这点请注意。
在使用装置的场合，如果栅极回路不合适或者栅极回路完全不能工作时（珊极处于开路状态），若在主回路上加上电压，则IGBT就会损坏，为防止这类损坏情况发生，应在栅极一发射极之间接一只10kΩ左左的电阻为宜。
此外，由于IGBT模块为MOS结构，对于静电就要十分注意。
因此，请注意下面几点：1)在使用模块时，手持分装件时，请勿触摸驱动端子部份。
2)在用导电材料连接驱动端子的模块时，在配线未布好之前，请先不要接上模块。
3)尽量在底板良好接地的情况下操作。
4)当必须要触摸模块端子时，要先将人体或衣服上的静电放电后，再触摸。
5)在焊接作业时，焊机与焊槽之间的漏泄容易引起静电压的产生，为了防止静电的产生，请先将焊机处于良好的接地状态下。
6)装部件的容器，请选用不带静电的容器。
3.并联问题用于大容量逆变器等控制大电流场合使用IGBT模块时，可以使用多个器件并联。
并联时，要使每个器件流过均等的电流是非常重要的，如果一旦电流平衡达到破坏，那么电过于集中的那个器件将可能被损坏。
为使并联时电流能平衡，适当改变器件的特性及接线方法。
例如。
挑选器件的V CE(sat)相同的并联是很重要的。
4.其他注意事项1)保存半导体原件的场所的温度，温度，应保持在常温常湿状态，不应偏离太大。
常温的规定为5－35℃，常湿的规定为45—75％左右。
2)开、关时的浪涌电压等的测定，请在端子处测定。
实验目的1．熟悉IGBT主要参数与开关特性的测试方法。
2．掌握混合集成驱动电路EXB840的工作原理与调试方法。
二、实验内容1．IGBT主要参数测试。
2．EXB840性能测试。
3．IGBT开关特性测试。
4．过流保护性能测试。
三、实验设备和仪器1．MCL系列教学实验台主控制屏2．MCL—07电力电子实验箱中的IGBT与PWM波形发生器部分。
3．万用表二块4．双踪示波器。
四、实验线路见图5—1。
五、实验方法1．IGBT主要参数测试（1）开启阀值电压V GS（th）测试在主回路的“1”端与IGBT的“18”端之间串入毫安表，将主回路的“3”与“4”端分别与IGBT管的“14”与“17”端相连，再在“14”与“17”端间接入电压表，并将主回路电位器RP左旋到底。
将电位器RP逐渐向右旋转，边旋转边监视毫安表，当漏极电流I D=1mA时的栅源电压值即为开启阀值电压V GS（th）。
读取6—7组I D、Vgs，其中I D=1mA必测，填入表5—1。
表5—1（2）跨导g FS测试在主回路的“2”端与IGBT的“18”端串入安培表，将RP左旋到底，其余接线同上。
将RP逐渐向右旋转，读取I D与对应的V GS值，测量5—6组数据，填入表5—2。
表5—2（3）导通电阻R DS测试将电压表接入“18”与“17”两端，其余同上，从小到大改变V GS，读取I D与对应的漏源电压V DS，测量5—6组数据，填入表5—3。
表5—32．EXB840性能测试（1）输入输出延时时间测试IGBT部分的“1”与“13”分别与PWM波形发生部分的“1”与“2”相连，再将IGBT部分的“10”与“13”、与门输入“2”与“1”相连，用示波器观察输入“1”与“13”及EXB840输出“12”与“13”之间波形，记录开通与关断延时时间。
