如何快速的读懂电路原理图
要怎么才能学会看电路图，只需三步就可以了！
要怎么才能学会看电路图，只需三步就可以了！
学会看电路图，实际上只要简单三步：
第1步、我们要明白，不管是线圈或者是信号灯都相当于一个用电器。
任何的电路图回路都是火线经过用电器到零线这样的结构，区别就是复杂的电路图不只是只有一个回路，它有很多的用电器，那就有很多的回路，但是每个回路都是独立的。
第2步、我们要知道任何复杂的电路图只是在用电器的前面加上了别的电器元器件的常开或者常闭点而进行了互锁或者连锁。
比如两个交流接触器，我们火线通过接触器1的常开点连到接触器2的线圈。
这样的回路就是连锁回路，必须先启动接触器1才可以启动接触器2。
再比如我们火线通过了接触器1的常闭点连到接触器2的线圈，这样的回路就是互锁回路，接触器1不启动的情况下才能启动接触器2。
明白这些了，那电路图就化繁为简了，我们只要知道线圈，信号灯等用电器前端连接的是常开点或者常闭点，是从哪个电气设备上出来的常开点或常闭点。
就能判断出来不同用电器之间的关系了。
第3步、就是了解各个电器元器件的构造用途了。
知道不同电气元器件的辅助点的位置，线圈的位置，这样就我们可以根据第2点的内容来进行连线，从而把电路图转化为实际接线。
文章由电工阿浩提供，向电友致敬！。
读懂电路图,四步就能解决
读懂电路图，四步就能解决1看图纸标题电器产品电路的特点，是以元器件图形符号代替实物，以实线来表示导线电气连接，接电路的原理进行绘制的。
通常，在看到图纸时，我们应该已经知道面对的是什么产品，或者哪部分电路了。
如果并不清楚所看的电路的概况，应该首先看图标的标题，做到心中有数。
根据标题内容和电路知识，便可以对产品电路功能、结构、原理建立大致轮廓的印象，为进了步解读电路打下了基础。
方法技巧：在知道是什么产品电路，而不知道从哪部分下手时，我们可以先找到表示电路结构的方框图，对照分析后得出结论，也可以从主元件入手，或者有代表性的集成电路型号，一般就能知道它是中放电路、功放电路还是控制电路。
比如：我们看到一块51或者AVR，我们肯定知道它还有它的最小系统单元是用来控制的。
2看元件构成看电路结构，我们必须要对一些元件的原理图符号要十分的清楚，不然的话便会无从下手！另外，我们还要知道每一个元件是什么用，比如：三极管，它是工作在哪个状态，是放在，是截止，还是饱和呢？我们还要知道每个模块相互连接的关系。
3看电路结构解读电路原理需要用到很多电路的专业知识，而在绘制电路原理图的时候，也必须要根据电路的工作原理，科学简捷地安排元器件。
所以，我们看电路的时候，也可以根据这样技巧来看电路。
做到有的放矢。
另外，我们看一个基本电路的连接时，我们必须要找出来它的信号输入和信号输出在哪里。
对于多级放大电路，不要了解它们的耦合方式和耦合元件。
4解读全电路功能了解各单元电路和连接方式后，就能进一步分析电路细节，进而完全解读全电路。
电路整体功能的解读，需要较全面的单元电路知识，也需要对整机电路原理有深入的了解。
比如：只有掌握广播信号的发送、接收原理后，才能了解收音机电路的的过程，解读各种收音机电路。
如何看懂原理图
如何看懂原理图首先，要看懂原理图，我们需要了解原理图的基本元素。
原理图通常由电路符号、连接线和标注组成。
电路符号代表了电子元件，比如电阻、电容、晶体管等，连接线表示元件之间的连接关系，标注则用来说明元件的数值、型号等信息。
掌握这些基本元素是理解原理图的第一步。
其次，要注意原理图的布局和结构。
通常情况下，原理图会按照电路的功能和结构进行布局，比如电源部分、信号处理部分、控制部分等。
在阅读原理图时，可以先从整体上把握电路的结构，然后逐步深入到各个部分的细节。
这样有助于更好地理解电路的功能和工作原理。
另外，理解电路符号和元件的作用也是看懂原理图的关键。
不同的电子元件有不同的符号表示，而且它们的作用和特性也各不相同。
因此，要想看懂原理图，就需要了解各种电子元件的符号和作用，比如了解电阻的符号和作用、了解电容的符号和作用等。
只有对这些基本元件有了充分的了解，才能够准确地理解原理图所表达的电路结构和功能。
此外，阅读原理图时还需要留意一些常见的电路结构和模块。
比如常见的放大电路、滤波电路、稳压电路等，它们都有一些常见的结构和特点，掌握了这些常见的电路结构和模块，就能够更快地理解原理图所表达的电路功能和特性。
最后，要多练习，多积累经验。
看懂原理图是一个需要不断练习和积累经验的过程，只有在实际操作中不断尝试和总结，才能够更好地理解和应用原理图。
可以多看一些实际的电路设计案例，多做一些电路仿真和实验，这样才能够更好地掌握原理图的阅读技巧和方法。
总的来说，要想看懂原理图，关键是掌握基本元素、了解电路结构、理解电子元件的作用和特性，留意常见的电路结构和模块，并且多练习、多积累经验。
希望本文所介绍的方法和技巧能够帮助初学者更好地理解和应用原理图，从而在电子电路设计中取得更好的成果。
如何快速看懂电路图，这些技巧当电工的你一定要知道
如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

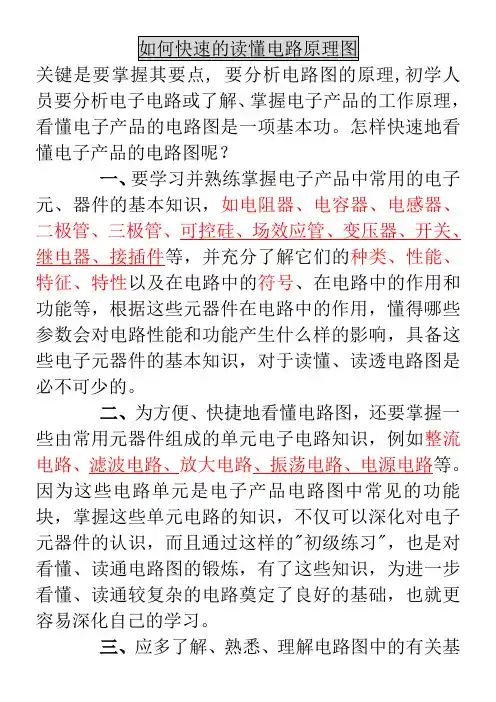

如何快速的读懂电路原理图
关键是要掌握其要点, 要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。
怎样快速地看懂电子产品的电路图呢？一、要学习并熟练掌握电子产品中常用的电子元、器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂、读透电路图是必不可少的。
二、为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂、读通较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念。
比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。
四、要看懂、读通某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
五、经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图。

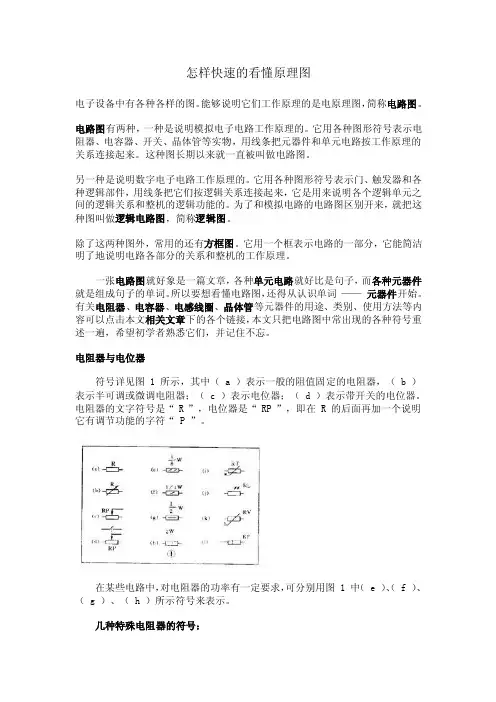

怎样快速的看懂原理图电子设备中有...
怎样快速的看懂原理图电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
如何看懂电路原理图
如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。
首先，阅读符号表，了解每个元件的符号及其含义。
2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。
确定电源的极性，正极和负极。
3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。
例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。
4. 确定电路的路径：根据元件的连线，确定电流的流动路径。
电流从正极流向负极形成一个闭合的回路。
5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。
例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。
6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。
例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。
7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。
通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。
快速看懂复杂电路图的方法与技巧
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。
