智能机房基础设施建设方案
数据中心机房基础设施建设
数据中心机房基础设施建设随着信息技术的飞速发展，数据中心机房基础设施建设变得越来越重要。
作为企业或组织的信息技术核心，数据中心机房需要确保高效、安全和可靠的数据处理和存储。
本文将从硬件设施、网络设施、技术支持、监控与维护等方面探讨数据中心机房基础设施建设的最佳实践。
硬件设施数据中心的硬件设施包括机柜、电源、空调、防火墙等。
在选择硬件设施时，需要考虑以下因素：1、机柜：机柜应具备充足的空间，能够满足设备的安装需求。
同时，机柜的承重能力和层高也需要考虑。
2、电源：为了保证数据中心的稳定运行，建议采用双路电源供电，以确保设备的不间断运行。
3、空调：为了保证设备的正常运行，数据中心应采用专业的空调设备，确保机房内恒温恒湿的环境。
4、防火墙：为了防止网络攻击，数据中心应采用高效的防火墙设备，确保网络的安全性。
网络设施数据中心的网络设施包括网络拓扑结构、网络硬件设备、网络安全等。
在选择网络设施时，需要考虑以下因素：1、网络拓扑结构：应根据企业的实际情况选择合适的网络拓扑结构，如星型、树型、环型等。
2、网络硬件设备：应选择性能稳定、易于维护的网络硬件设备，如交换机、路由器等。
3、网络安全：为了保证网络的安全性，应采用多层次的安全措施，如防火墙、入侵检测系统等。
技术支持数据中心的技术支持包括操作系统、数据库、虚拟化技术等。
在选择技术支持时，需要考虑以下因素：1、操作系统：应根据企业的实际需求选择合适的操作系统，如Windows、Linux等。
2、数据库：应根据企业的实际需求选择合适的数据库，如Oracle、MySQL等。
3、虚拟化技术：通过虚拟化技术可以提高硬件设备的利用率，减少成本。
常见的虚拟化技术包括服务器虚拟化、桌面虚拟化等。
监控与维护数据中心的监控与维护包括环境监测、设备巡检、故障处理等。
在监控与维护过程中，需要考虑以下因素：1、环境监测：应安装环境监测设备，如温度传感器、湿度传感器等，实时监测机房的环境状况。
智能机房建设方案
采用自动化运维工具，实现批量部署、自动化监控等功能，降低运维成本。
四、项目实施与验收
1.项目实施
根据本方案，进行机房建设、设备采购、系统部署等实施工作。
2.验收标准
（1）机房基础设施稳定运行，满足企业需求。
（2）网络安全防护措施到位，无重大安全事件。
（3）环境监控正常，设备运行在合适的环境范围内。
采用模块化、高可用性的网络架构，实现机房内部设备的高速互联。采用虚拟化技术，提高网络资源利用率。
（2）安全防护
配置防火墙、入侵检测系统、安全审计等设备，确保机房网络安全。对重要数据进行加密存储和传输，防止数据泄露。
3.环境监控
（1）温湿பைடு நூலகம்监控
安装温湿度传感器，实时监测机房内温湿度变化，确保设备运行在合适的温湿度范围内。
（2）装修与防护
机房装修采用防火、防潮、防尘、防静电的设计。地面采用抗静电地板，墙壁和顶棚采用防火、防潮、防尘材料。机房入口设置防尾随门禁系统，防止非法入侵。
（3）供电与配电
采用双路市电供电，配备ups电源，确保机房设备稳定运行。设置专用配电柜，对设备进行分类供电，降低能耗。
2.网络与安全
（1）网络架构
二、建设原则
1.合法合规：严格遵守国家相关法律法规和行业标准。
2.高可靠性：确保机房系统和设备长期稳定运行。
3.安全保障：构建多层次安全防护体系，保障数据和网络安全。
4.高效节能：优化资源配置，提高能源利用效率。
5.可扩展性：预留扩展空间，适应未来业务发展需求。
三、机房基础设施建设
1.机房选址与设计
二、建设目标
1.确保机房设施稳定运行，降低故障率，提高系统可用性。

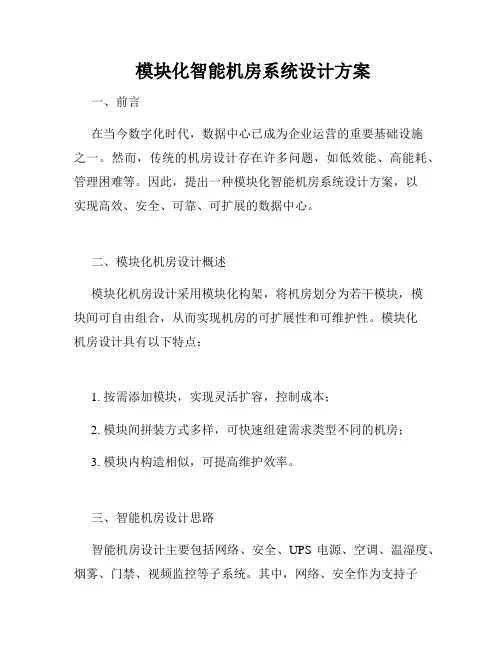

模块化智能机房系统设计方案
模块化智能机房系统设计方案一、前言在当今数字化时代，数据中心已成为企业运营的重要基础设施之一。
然而，传统的机房设计存在许多问题，如低效能、高能耗、管理困难等。
因此，提出一种模块化智能机房系统设计方案，以实现高效、安全、可靠、可扩展的数据中心。
二、模块化机房设计概述模块化机房设计采用模块化构架，将机房划分为若干模块，模块间可自由组合，从而实现机房的可扩展性和可维护性。
模块化机房设计具有以下特点：1. 按需添加模块，实现灵活扩容，控制成本；2. 模块间拼装方式多样，可快速组建需求类型不同的机房；3. 模块内构造相似，可提高维护效率。
三、智能机房设计思路智能机房设计主要包括网络、安全、UPS电源、空调、温湿度、烟雾、门禁、视频监控等子系统。
其中，网络、安全作为支持子系统，UPS电源、空调、温湿度、烟雾、门禁、视频监控作为核心子系统。
通过智能控制、集成化管理、数据分析打造高效、安全、可靠的数据中心。
四、核心子系统设计1. UPS电源设计UPS电源系统通常采用并联式设计，通过并联备份，实时监控UPS状态，确保UPS常态工作。
此外，强调UPS供电质量和高效能。
2. 空调系统设计空调是机房关键设备之一，通过空气循环机制，应配备高效能、低耗能的空调系统。
同时，加强维护管理，定期保养，确保系统质量。
3. 温湿度、烟雾探测系统设计温湿度、烟雾系统一般采用网络化设计，通过传感器将数据实时汇总给控制平台，保证设备的可靠性和安全性。
4. 门禁系统设计技术精度高的门禁系统能够有效保障机房的安全性。
通过智能自动管理，权限设置，实时监控，确保设备在管理人员控制之下。
5. 视频监控系统设计视频监控是机房的重点管理设备，通过智能化控制，自动报警等方式，确保设备的资产安全和管理效率。
五、智能机房管理系统智能机房管理系统主要基于数据分析，具有以下特点：1. 集成化数据管理，保证设备资产安全；2. 智能化控制平台，支持多种设备、多种系统控制；3. 数据监控系统，实时反应系统健康状况，预测系统故障，提高故障诊断效率；4. 设备维护管理，通过智能机器协助维护人员完成预防性维护、故障排除等操作。

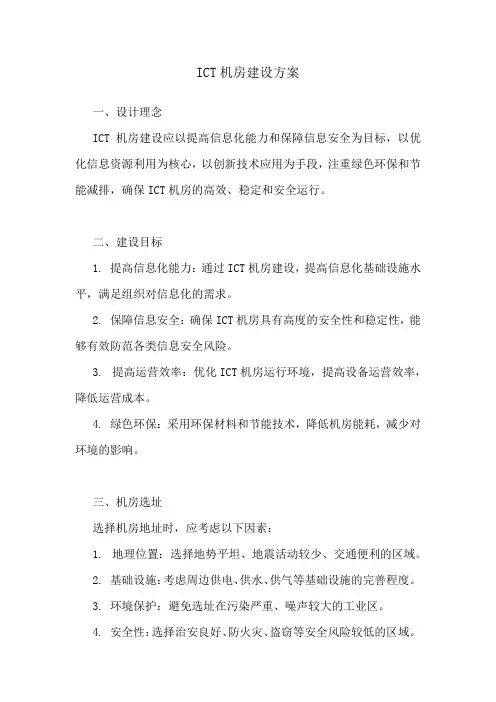

ICT机房建设方案
ICT机房建设方案一、设计理念ICT机房建设应以提高信息化能力和保障信息安全为目标，以优化信息资源利用为核心，以创新技术应用为手段，注重绿色环保和节能减排，确保ICT机房的高效、稳定和安全运行。
二、建设目标1. 提高信息化能力：通过ICT机房建设，提高信息化基础设施水平，满足组织对信息化的需求。
2. 保障信息安全：确保ICT机房具有高度的安全性和稳定性，能够有效防范各类信息安全风险。
3. 提高运营效率：优化ICT机房运行环境，提高设备运营效率，降低运营成本。
4. 绿色环保：采用环保材料和节能技术，降低机房能耗，减少对环境的影响。
三、机房选址选择机房地址时，应考虑以下因素：1. 地理位置：选择地势平坦、地震活动较少、交通便利的区域。
2. 基础设施：考虑周边供电、供水、供气等基础设施的完善程度。
3. 环境保护：避免选址在污染严重、噪声较大的工业区。
4. 安全性：选择治安良好、防火灾、盗窃等安全风险较低的区域。
四、建筑要求1. 建筑面积：根据组织规模和需求，合理确定机房建筑面积。
2. 层高：考虑设备布局和维修空间，机房层高应不低于3.5米。
3. 承重：根据设备重量和布局，合理设计机房承重能力。
4. 防火、防雷：设计合理的防火、防雷措施，确保机房安全。
5. 通风、照明：设计良好的通风和照明系统，保证机房环境舒适。
五、电气设计1. 供电系统：采用双路供电，确保设备稳定运行。
2. 配电设备：选用高品质的配电设备，确保电力稳定分配。
3. UPS系统：配备高性能的UPS设备，确保突发断电时设备正常运行。
4. 防雷接地：设计合理的防雷接地系统，防止雷电对设备造成损害。
六、空调设计1. 制冷系统：采用高效节能的制冷系统，确保机房设备正常运行。
2. 空调设备：选用高品质的空调设备，确保机房环境舒适。
3. 空调控制系统：设计智能化的空调控制系统，实现节能运行。
七、消防设计1. 火灾自动报警系统：设计合理的火灾自动报警系统，及时发现火灾隐患。

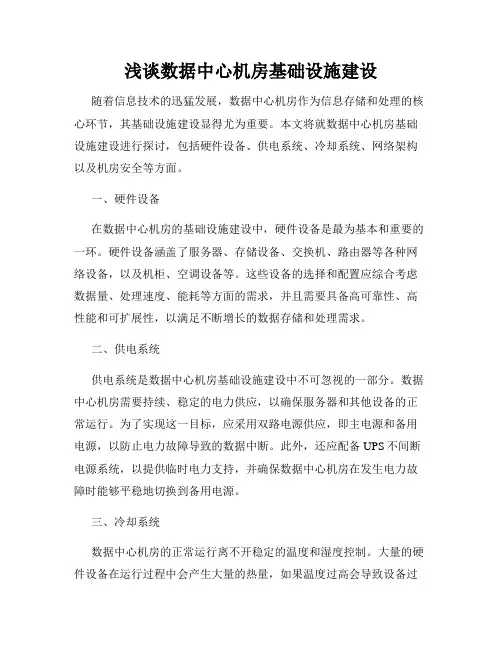

浅谈数据中心机房基础设施建设
浅谈数据中心机房基础设施建设随着信息技术的迅猛发展，数据中心机房作为信息存储和处理的核心环节，其基础设施建设显得尤为重要。
本文将就数据中心机房基础设施建设进行探讨，包括硬件设备、供电系统、冷却系统、网络架构以及机房安全等方面。
一、硬件设备在数据中心机房的基础设施建设中，硬件设备是最为基本和重要的一环。
硬件设备涵盖了服务器、存储设备、交换机、路由器等各种网络设备，以及机柜、空调设备等。
这些设备的选择和配置应综合考虑数据量、处理速度、能耗等方面的需求，并且需要具备高可靠性、高性能和可扩展性，以满足不断增长的数据存储和处理需求。
二、供电系统供电系统是数据中心机房基础设施建设中不可忽视的一部分。
数据中心机房需要持续、稳定的电力供应，以确保服务器和其他设备的正常运行。
为了实现这一目标，应采用双路电源供应，即主电源和备用电源，以防止电力故障导致的数据中断。
此外，还应配备UPS不间断电源系统，以提供临时电力支持，并确保数据中心机房在发生电力故障时能够平稳地切换到备用电源。
三、冷却系统数据中心机房的正常运行离不开稳定的温度和湿度控制。
大量的硬件设备在运行过程中会产生大量的热量，如果温度过高会导致设备过热，影响其性能和寿命。
因此，冷却系统是数据中心机房基础设施建设中必不可少的一环。
常见的冷却系统包括空调系统和冷水机组。
合理配置和布局冷却设备，以及实施智能化的温度监控和调节系统，能够有效地保持机房内部的适宜温度和湿度，提高设备的运行效率和可靠性。
四、网络架构数据中心机房作为信息存储和处理的核心场所，网络架构的设计和实施对整个数据中心的运行效率和性能起着关键的作用。
在设计网络架构时应充分考虑数据中心的规模、需求和扩展性，并且采用分层结构，确保网络流量的高效传输和处理。
此外，还应提供冗余网络连接和多路径路由功能，以确保数据中心网络的高可用性和容错性。
五、机房安全机房安全是保障数据中心正常运营的重要保障。
在机房基础设施建设中，应加强对机房的物理安全和网络安全的考虑。

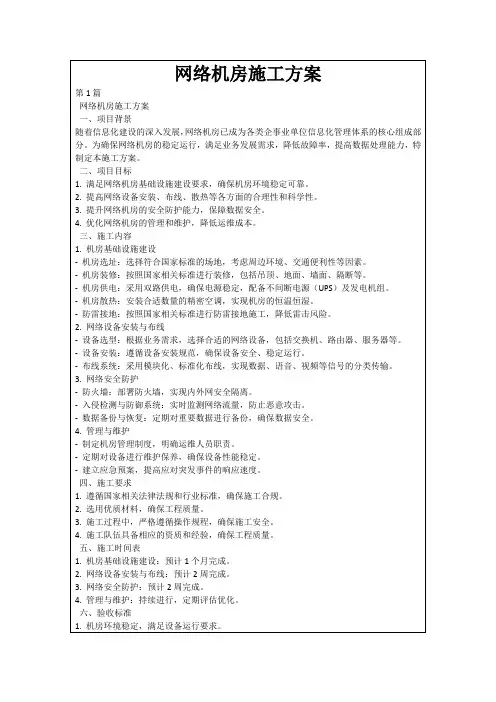

网络机房施工方案
3.网络安全防护：预计2周。
4.管理与维护：持续进行，定期评估优化。
六、验收标准
1.机房环境满足设备运行要求，稳定可靠。
2.网络设备安装规范，布线整齐合理。
3.网络安全防护措施有效，数据安全得到保障。
4.机房管理制度健全，运维流程清晰。
本网络机房施工方案旨在为项目的顺利实施提供详细指导。在施工过程中，如遇到特殊情况，可结合实际情况进行调整。希望通过本方案的实施，为我国信息化建设和发展贡献力量。
3.网络安全防护
-防火墙：部署防火墙，实现内外网安全隔离。
-入侵检测与防御系统：实时监测网络流量，防止恶据进行备份，确保数据安全。
4.管理与维护
-制定机房管理制度，明确运维人员职责。
-定期对设备进行维护保养，确保设备性能稳定。
-建立应急预案，提高应对突发事件的响应速度。
4.管理与维护：持续进行，定期评估优化。
六、验收标准
1.机房环境稳定，满足设备运行要求。
2.网络设备安装规范，布线整齐合理。
3.网络安全防护措施有效，数据安全得到保障。
4.管理制度健全，运维流程清晰。
本施工方案旨在为网络机房的施工提供详细指导，确保工程顺利进行。在施工过程中，如遇特殊情况，可根据实际情况进行调整。希望通过本方案的实施，为我国信息化建设贡献力量。
-防火墙：部署防火墙设备，实现内外网的安全隔离。
-入侵检测与防御：部署入侵检测与防御系统，实时监测网络流量，预防恶意攻击。
-数据备份：建立数据备份机制，定期进行重要数据备份，确保数据安全。
4.管理与维护
-制定机房管理制度：明确运维人员的职责与权限，确保机房运行秩序井然。
-设备维护：定期进行设备维护保养，确保设备性能稳定。
网络安全中心机房基础设施建设方案
网络安全中心机房基础设施建设方案1. 背景和目标网络安全中心作为一个重要的安全机构，需要拥有可靠的机房基础设施来支持其日常运营和保护网络安全。
本文档旨在提供一个网络安全中心机房基础设施建设方案，确保机房的稳定性、可靠性和安全性。
2. 设备和设施为了满足网络安全中心的需求，下面是建议的设备和设施方案：2.1. 网络设备- 强大的防火墙系统- 有效的入侵检测系统- 安全性能强大的路由器和交换机2.2. 服务器和存储- 高性能的服务器集群，以保证处理能力和可用性- 可靠的数据存储设备，如磁盘阵列和磁带库2.3. 电源和冷却系统- 双路供电系统，确保持续稳定的电力供应- 有效的 UPS（不间断电源）系统，以防止停电造成的数据丢失- 强大的冷却系统，确保设备始终处于适宜的温度范围内2.4. 物理安全措施- 严格的门禁系统，只允许授权人员进入机房- 安装闭路电视监控系统，实时监测机房内的活动- 防火墙和入侵检测系统的物理保护，防止非法侵入和恶意破坏3. 网络连接和备份为确保网络安全中心的连通性和数据可靠性，以下是相关建议：3.1. 网络连接- 多重网络连接，确保机房与外部网络的畅通- 配备负载均衡系统，以优化网络流量和应用性能3.2. 数据备份- 实施定期的数据备份策略，确保数据安全和可恢复性- 建立离线数据备份方案，以防止网络攻击导致的数据丢失4. 监控和管理为了及时发现和解决潜在问题，建议采取以下监控和管理措施：4.1. 远程监控- 安装远程监控工具，以实时监测设备和网络状态- 建立预警系统，及时通知相关人员以便处理紧急情况4.2. 安全事件管理- 配备有效的安全信息和事件管理系统（SIEM），用于收集、分析和响应安全事件5. 维护和更新为确保机房基础设施的长期可靠性，需要执行以下维护和更新任务：5.1. 定期维护- 建立维护计划，定期检查和维护设备和设施- 及时修复和更新设备的软件和固件，以确保安全和性能5.2. 更新策略- 制定更新策略，确保及时部署最新的安全和性能补丁- 定期评估硬件和软件设备的性能和可靠性，做出必要的升级决策以上是网络安全中心机房基础设施建设方案的主要内容。
完整的IDC机房建设方案
完整的IDC机房建设方案IDC（Internet Data Center）机房是现代化信息技术基础设施的核心部分，在数字时代的背景下，越来越多的企业和个人需要存储、处理和传输大量的数据。
因此，建设一个完整的IDC机房至关重要。
下面是一个包含1200字以上的完整IDC机房建设方案。
一、机房选址和规划1.1选址：机房应位于离城市中心较远的地区，以避免交通拥堵和安全隐患。
同时，需要考虑供电、通信等基础设施的便利性。
1.2建筑面积：机房建筑面积应根据需求进行规划，包括机房区、消防通道、备份发电机房等。
1.3设备安装区域：设备间、网络间、机柜区等应有合适的空间安置设备，并保证充足的通风和散热。
二、机房网络设备2.1主干网络设备：采用高性能的路由器和交换机，确保网络带宽和数据传输速度。
2.2服务器设备：根据需求选择合适的服务器设备，包括云服务器和物理服务器，以备份和存储数据。
2.3防火墙和安全设备：采用先进的防火墙和安全设备，加强对网络的安全防护，包括入侵检测系统和防病毒软件。
三、机房电力和制冷系统3.1电力供应：机房应有双路电源供应，包括市电和备用发电机。
同时，还需备有UPS和独立的电力系统，以保证服务器设备的稳定运行。
3.2环境监控系统：安装温度、湿度和烟雾等环境监控设备，保证机房内的环境稳定和安全。
3.3空调和散热系统：机房应安装合适的空调设备和散热设备，以维持机房内的温度和湿度。
四、机房安全系统4.1入侵检测系统：安装入侵检测摄像头和入侵报警设备，保护机房免受未经授权的人员进入。
4.2门禁系统：设置门禁系统，只允许经过授权的人员进入机房，并记录进出情况。
4.3火灾报警系统：安装火灾报警器和自动喷水系统，保障机房内的消防安全。
五、备份和恢复系统5.1数据备份：建立完善的数据备份系统，采用多层次备份策略，包括定时备份和实时备份。
5.2灾难恢复：建立灾难恢复计划，包括数据恢复、备用服务器和备份发电机等。
六、机房管理和维护6.1远程监控：安装远程监控系统，实时监测机房的运行状态和设备性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能机房基础设施建设方案目录1 机房基础设施建设方案 (5)1.1 机房一体化方案技术优势 (5)1.2 项目总述 (9)1.2.1 设计目标 (9)1.2.2 需求分析 (9)1.2.3 设计主要内容 (9)1.3 整体方案设计 (10)1.3.1 选型分析 (10)1.3.2 系统特点 (12)1.3.3 整体布局 (14)1.4 空调系统 (14)1.4.1 选型分析 (14)1.4.2 空调配置 (15)1.4.3 空调特点与优势 (16)1.4.4 空调性能参数 (18)1.4.5 除尘除湿一体机性能参数 (18)1.5 机柜系统 (19)1.5.1 机柜配置 (19)1.5.2 机柜特点 (19)1.5.3 机柜规格参数 (19)1.6 机柜配电系统 (20)1.6.1 配电模块配置 (20)1.6.2 行级监控系统 (22)1.7 场地条件需求 (24)1.7.1 摆放要求 (24)1.7.2 机房环境 (24)1.7.3 室外场地 (25)1.7.4 UPS (25)1.7.5 电源接入 (25)1.7.6 接地 (26)1.8 数据中心设备清单 (26)2 项目实施与管理 (30)2.1 实施计划 (30)2.2 实施周期 (30)2.3 项目建设机构 (32)2.4 人员配置 (33)2.5 项目沟通 (33)2.6 项目文档管理 (34)3 运维规范与实施 (35)3.1 机房管理 (35)3.1.1 环境安全 (35)3.1.2 设备安全 (38)3.1.3 电源设备 (41)3.1.4 消防设备 (42)3.1.5 空调设备 (43)3.1.6 监控设备 (44)3.1.7 线路设施 (44)3.1.8 配置管理 (45)3.1.9 值班管理 (46)3.1.10 保密管理 (47)3.1.11 运维模式 (50)3.1.12 人员配置和培训 (50)4 应急处置预案服务 (51)4.1 系统故障应急流程说明 (51)4.2 数据中心机房应急服务 (53)4.2.1 机房漏水应急预案 (53)4.2.2 设备发生被盗或人为损害事件应急预案 (54)4.2.3 机房长时间停电应急预案 (54)4.2.4 通信网络故障应急预案 (55)4.2.5 不良信息和网络病毒事件应急预案 (55)4.2.6 黑客攻击事件应急预案 (57)4.2.7 服务器软件系统故障应急预案 (57)4.2.8 核心设备硬件故障应急预案 (58)4.2.9 业务数据损坏应急预案 (58)4.2.10 雷击事故应急预案 (59)4.3 系统应急预案处置保障 (60)4.3.1 应急预案启动原则 (60)4.3.2 应急预案指挥原则 (60)4.3.3 应急保障措施 (60)5 售后服务方案 (61)5.1 售后服务期限 (61)5.2 售后服务内容 (62)5.3 响应时间 (62)5.4 服务体系 (62)5.4.1 支持服务 (62)5.4.2 咨询服务 (63)5.4.3 部署服务 (64)5.4.4 故障排除服务 (65)1机房基础设施建设方案1.1机房一体化方案技术优势机柜排级差异化解决方案，最佳制冷效果本方案设计采用机柜排级一体化解决方案，支持高密度和高效制冷，以求达到最佳制冷效果和性价比。
对于机柜内的IT设备，采用行间空调和机柜排封闭式系统，封闭机柜具备智能超温自动开门保护功能。
行间空调全正面送风，结合机柜排通道封闭措施，冷量集中供冷到发热负载，保证了服务器机柜不同高度进风温度的均衡性，避免了局部热点，延长设备的使用寿命，有效解决机柜制冷。
对于机房环境，采用高性价比的弥散式送风普通柜式空调制冷。
高密封闭机柜，标配超温自动开门保护，更安全可靠由于采用机柜排封闭的方式建设，在空调机故障或断电停机时，封闭机柜与传统网孔门机柜相比内部温度上升快速。
从更高的安全性和可靠性上考虑，我们为机柜设计标配有智能超温自动开门保护模块。
其工作原理是：机柜内标配有温度传感器，当制冷系统因故障无法为机柜提供制冷，温度传感器检测出机柜内服务器进风温度升高至设定的阀值时，控制系统会自动启动推杆将机柜前后门打开，将服务器产生的热量散发到房间中，避免服务器因高温而损坏；同时，配合IMMS管理软件实现机柜超温报警，通知值守人员前去自动采取应急措施。
多种措施实现最佳节能效果，年均PUE≤1.6本方案设计综合采用行间制冷和机柜排封闭方式，充分满足解决机柜制冷需求，保障机柜不同高度设备的温度均衡，提高制冷效率，用以实现最佳节能目标，年均PUE优化至1.6。
电力使用效率（PUE）是国际公认的数据中心电力效率标准，PUE值是由数据中心的总能耗除以IT设备的总能耗计算得出，比值越小，表示数据中心的能源利用率越高、越符合节能标准。
空调行间制冷和通道封闭措施，就近制冷，能够降低空调风机功耗，提高制冷效率，减少冷量浪费。
机柜内冷热通道隔离设计，保障气流组织有序，提高制冷效率，，出风温度设定20-25°C，与传统下送风空调机相比能效比提高10-15%。
基础设施和IT设备一站式服务，最佳集成匹配机柜一体化系统的所有设备和服务器等IT设备统一为自主研发和生产的自有产品，并由统一提供一站式售后服务，不是OEM贴牌或合作产品，行间空调和机柜在风量、风压、风温上可以实现与服务器的最佳匹配，外观一致、美观，各系统的集成性高，有效避免不同品牌设备搭建系统的离散性。
自主研发、成本可控，原厂本地服务，更高性价比C1000氟冷机柜一体化设施是多年累计国家大型超算中心项目经验，自主研发、生产的机房基础设施产品，引进国外技术、自主创新研发，由提供原厂国内本地生产和售后服务，较其它品牌进口机柜一体化设备具有很大的价格优势，高性价比，设备供货周期一个月、比进口品牌报关进货周期短2/3。
为了适应新时代计算技术和业务模式对机房基础设施的节能性、扩展性及建设周期的新要求，公司自主开发推出CloudBASE系列基础设施整体方案产品，CloudBASE是以第四代数据中心标准设计开发的整合了配电、制冷、机柜、监控四大子系统的整体解决方案，具有模块化、工程产品化、智能化和节能等特点，具有高的可用性、扩展性、可管理性和运行经济性。
基础设施和IT系统统一监控平台，更智能机房基础设施监控管理系统（IMMS），可以在集群监控管理软件Gridview下实现基础设施和集群系统的统一集中监控管理，根据IT设备的负载状态自动调节空调压机开度和风机转速等，实现真正的智能控制管理。
管理软件方便易用，开放协议平台，实现多元化管理。
图：机房基础设施IMMS监控管理界面。
高精度的铝镁合金型材柜体，更轻更坚固机柜和行间空调柜体全部为铝镁合金组合型材框架，采用压铸成型工艺，制造精密、做工优异，全封闭拉伸型材立柱，结构坚固。
柜体强度高、重量轻，承重能力比普通机柜高50%以上，档次远高于传统钣金柜体。
此外，机柜外观设计具有融合先进的LED显示技术，美观大方。
丰富的机柜线槽附件，布线更方便机柜标配提供机柜侧板、并柜器、盲板、机柜顶装线槽、跨接线槽等附件，机柜顶装线槽、跨接线槽和机柜一体化设计，便于强弱电布线。
图：机柜一体化线槽效果图。
封闭机柜有效降低机房噪音，更静音机房中的噪音来源主要来自服务器噪音，本方案机柜全部采用机柜排封闭系统设计，封闭机柜门能够有效隔离机柜内的设备噪音，降低机房环境噪音等级，提升运维人员工作环境的舒适性。
模块化智能列头配电设备，灵活在线扩容机房内采用分区配电方式，机柜区每排机柜排设置一台列头配电模块PDM，用于排内机柜和行间空调室内机供电。
PDM输出端集成配有标准IEC309工业连接器插座，与PDU输入端IEC309工业连接器插头实现快速插接安装，工程产品化，支持在线热插拔，可以灵活扩容。
1.2项目总述1.2.1设计目标数据中心的建设和稳定高效运行，需要一套可靠的机房基础设施作为支撑保障，确保高数据中心内各种电子设备的高效、稳定、可靠运行。
本方案提供一套易管理、易维护、便于扩展、高效节能的机柜级制冷、配电、布线及监控系统一体化解决方案，与IT设备配套集成一站式服务。
1.2.2需求分析根据IT设备功耗及装机空间需求，配置机柜、机柜行级空调、行级配电及监控系统，确保设备散热良好、气流组织有序、系统高效节能、易于控制管理。
1.2.3设计主要内容具体实施安装的内容有：➢系统设备就位、并柜安装与调平，机柜上走线线槽➢机柜配电单元PDU、机柜列头配电模块PDM的安装，PDU与PDM之间的强电布线。
➢空调室内机与室外机、除尘除湿一体机的就位、安装，包括冷媒管路、排水管路安装、电源连接与上电调试。
➢机柜监控探头安装与系统调试。
1.3整体方案设计1.3.1选型分析机房建设方式和冷却系统的气流组织密切相关，由早期普遍应用的下送风、上送风方式的机房级模式，发展到近年流行的水平送风机柜池级方式和机柜排级方式，以及封闭机柜内部循环的机柜级方式。
图：机房冷却气流组织方式的发展。
其中各种方式的特点如下：➢机房级方式，适用于传统IDC低密度大规模机房建设，对于中高密度机房存在制冷效率低、局部热岛效应等缺陷；➢机柜冷池级方式，适用于中、低密度大规模机房建设；➢机柜排级方式，适用于中、高密度中小规模机房建设，尤其适用于改造扩容建设；➢机柜级方式，适用于个别超高密度机柜单独使用。
对于传统机房开孔地板下送风进行制冷的方式，由于气流难以像电流一样被约束，冷热气流的混合、对流、短路等，均会造成气流组织偏离设计值，从而使部分机柜得不到足够的风量或者机柜内的部分服务器得不到足够的冷量，产生局部热区或热点；而同时又有一部分冷风没有被利用。
这种情况降低了系统制冷的工作效率，浪费电能。
美国采暖, 制冷与空调工程师学会研究得出，这种开放式的精密空调开孔地板下送风进行制冷的机房环境，只能解决约1.100- 1.500 W/m² 的热量。
那么如果按照每个机柜占用3m² 空间计，那么也就是仅可以解决3-5 KW/机柜的热量。
本机房设计采用C1000机柜排级建设方式最为适宜，机柜排建设方式的灵活性高，且整体美观性高。
C1000系统空调专用于为机柜内IT设备制冷，由冷却环境的“冷库”方式转变为冷却设备的“冰箱”方式。
行间空调穿插在机柜排中布局，且与设备机柜为左右并柜布置，前出风、后回风，采用机柜排柜内通道封闭方式，冷源集中在机柜排内就近制冷，避免了分期建设中的空调在大环境空间中的冷量浪费，提高制冷效率，保障高效制冷效果，降低初期投资。
此外，由于采用封闭机柜方式，冷热气流组织在机柜排内部循环，因此，机柜排可以朝向一致摆放，不用采用面对面、背对背方式摆放，整体展示效果良好。
