10《机械类专业知识》试题
机械专业综合试题-考卷(带答案)
机械专业综合试题考卷（带答案）一、选择题（每题1分，共5分）1. 下列哪种材料最适合用于制造齿轮？A. 塑料B. 铸铁C. 铝合金D. 钢答案：D2. 在四杆机构中，若最长杆与最短杆的长度之和小于其他两杆长度之和，则该机构为：A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 摩擦机构答案：B3. 下列哪种液压元件用于控制液压系统的压力？A. 液压泵B. 液压缸C. 溢流阀D. 节流阀答案：C4. 下列哪种传动方式传动效率最高？A. 齿轮传动B. 带传动C. 链传动D. 摩擦传动答案：A5. 下列哪种加工方法适用于大批量生产？A. 车削B. 铣削C. 钻削D. 数控加工答案：D二、判断题（每题1分，共5分）1. 材料的硬度越高，其韧性越好。
（×）2. 在四杆机构中，曲柄摇杆机构可以实现转动转化为往复运动。
（√）3. 液压系统中的油箱主要用于储存液压油。
（√）4. 齿轮传动的噪声比带传动大。
（√）5. 数控机床加工精度不受操作者技能水平影响。
（√）三、填空题（每题1分，共5分）1. 材料的力学性能主要包括____、____、____等。
答案：强度、塑性、韧性2. 四杆机构的基本类型有____、____、____。
答案：曲柄摇杆机构、双曲柄机构、双摇杆机构3. 液压系统的三大元件是____、____、____。
答案：液压泵、液压缸、液压阀4. 齿轮传动的优点有____、____、____等。
答案：传动效率高、工作可靠、寿命长5. 数控加工的特点有____、____、____等。
答案：加工精度高、自动化程度高、生产效率高四、简答题（每题2分，共10分）1. 简述金属材料的热处理工艺及应用。
答案：热处理工艺包括退火、正火、淬火和回火等，主要用于改善材料的力学性能、降低硬度、提高切削性能等。
2. 什么是液压系统的压力损失？有哪些原因？答案：压力损失是指在液压系统中，液体流动过程中因摩擦、局部阻力等因素造成的压力下降。
机械类专业基础知识试题
机械类专业基础知识试题机械类专业基础知识试题⼀、选择题（本⼤题 45 个⼩题，每⼩题 2 分，共90 分在每⼩题列出的四个选项中，只有⼀项符合题⽬要求，请将符合题⽬要求的选项字母代号选出，并填涂在答题卡上）1.如图所⽰，已知主、俯视图，正确的左视图是（）2.如图所⽰，根据主、俯视图，判断 A、B 两点的相对位置，正确的是（）A.点A 在点B 的右、前、上⽅B.点A 在点B 的右、后、上⽅C.点A 在点B 的右、前、下⽅D.点A在点B 的右、后、下⽅3.关于斜视图和局部视图的说法不正确的是（）A.两者都是对物体的某⼀局部进⾏投影B.两者都是向基本投影⾯投影C.两者的标注内容相同 D.两者都可以不按投影关系配置4.选择图1-3 所⽰的正确的全剖视图（）5.如图1-4 所⽰，已知主、俯视图，则与其对应的右视图是（）6.在标注形位公差时，如果被测范围仅为被测要素的⼀部分时，应⽤（）表⽰出该范围,并标出尺⼨。
A.粗点划线B.粗实线C.双点划线D.细实线7.⼀般配合尺⼨的公差等级范围⼤致是（）A.IT1～IT7B.IT2～IT5C.IT5～IT3D.IT8～IT148.使⽤百分表测量轴类零件的圆柱度误差时，需注意（）A.百分表指针⼀定要转动灵敏、稳定，允许有间隙误差A.⼯作台、V 型铁、百分表及轴不需要清洁C.不能使⽤车床代替⼯作台检测D.检测动作要轻、稳、准，记录要真实9.齿轮轮毂长度为35mm，安装齿轮的轴头部分B型普通平键键槽长度应加⼯为（）。
A．35mm B．30mm C．15mm D．40mm。
10.下列属于联接螺纹的是（）A．普通螺纹 B．矩形螺纹C．梯形螺纹 D．锯齿形螺纹。
A．齿轮传动B．带传动C．蜗11.起重运输机械的传动系统要求具有⾃锁性能，应选择的传动类型是（）杆传动D．链传动12.铸造铝合⾦箱体与箱盖⽤螺纹连接，箱体被连接处厚度较⼤，要求连接后，结构紧凑，且需经常拆卸箱盖，此时宜采⽤（）。
机械与机电专业类200道机械连接、传动知识及技能考试题(附答案)
机械与机电专业类200道机械连接、传动知识及技能考试题（附答案）1 . 下列传动方案中，能保持平均传动比恒定的传动是。
A.平带传动，B.V带传动，C.链传动，D.摩擦轮传动，答案：C2 . 带传动中，张紧轮应安排在。
A.小带轮松边，B.大带轮松边，C.大带轮紧边，D.小带轮紧边，答案：B3 . 渐开线齿轮的模数m和齿距p的关系为。
A.pm=π，B.m=πp，C.p=πm，D.p=m+π，答案：C4 . 能保证良好润滑条件的齿轮传动是。
A.开式齿轮传动，B.闭式齿轮传动，C.半开式齿轮传动，D.轻载齿轮传动，答案：B5 . 如图所示为手动压力机的结构示意图，螺杆与螺母的相对运动关系属于。
A.螺杆转动，螺母移动，B.螺母转动，螺杆移动，C.螺母固定，螺杆转动且移动，D.螺杆固定，螺母转动且移动，答案：B6 . 单级减速传动的圆柱齿轮副的传动比要求为。
A.i≤3，B.i≤6，C.i≤8，D.i≥5，答案：C7 . 下列螺纹代号中表示梯形螺纹的是。
A. M，B. Tr，C. G，D. Rc，答案：B8 . 带传动的传动比i>1时是。
A.增速传动，B.减速传动，C.变速传动，D.都不是，答案：B9 . 圆锥销的标准直径是指（）的直径。
A.大端，B.小端，C.中部，D.平均尺寸，答案：B10 . 已知双头圆柱蜗杆传动，蜗杆转速为720r/min，蜗轮齿数为40，则蜗轮转速为。
A.360r/min，B.180r/min，C.36r/min，D.18r/min，答案：C11 . 已知各标准直齿圆柱齿轮参数，齿轮1，，齿轮2，，齿轮3，，齿轮4，，可以正确啮合的一对齿轮是。
A.齿轮1和齿轮2，B.齿轮1和齿轮3，C.齿轮2和齿轮4，D.齿轮3和齿轮4，答案：C12 . 一对外啮合的标准直齿圆柱齿轮，中心距a=160mm，齿轮的齿距p=12.56mm，传动比i=3，则两齿轮的齿数和为。
A.60，B.80，C.100，D.120，答案：B13 . 按制动零件的结构特征，制动器一般分为。
机械专业知识试题库与答案精选全文完整版
可编辑修改精选全文完整版成都工厂设备分部机械专业知识题库（题库分为选择题34道题和判断题22道题，共计56道题）一、选择题。
1、采用机械方法防止螺纹联接的防松装置，其中包括（B）防松。
A、止动垫圈B、弹簧垫圈C、锁紧螺母D、防松垫圈2、下列哪种溶剂可以用来清洗橡胶类零件（A）。
A、酒精B、汽油C、碱溶液洗液D、酸溶液洗液3、在涡轮蜗杆传动中，蜗杆一般为（B）。
A、被动轮B、主动轮C、惰轮4、下列哪一项不属于机械设备的定期性计划修理工作（D）。
A.大修B.中修C.二次保养D.计划保养5、采用带传动时，带在带轮上的包角不能小于（C）。
A.60B.100C.120D.906、接触式密封装置常用于（B）的滚动轴承密封中。
A、高速B、低速C、重装7、滚动轴承内径与轴的配合应为（A）。
A、基孔制B、基轴制C、非基制8、带传动中，（C）传动可以获得最高的传动效率。
A、平带B、V带C、同步带D、圆带9、下列哪个气动原件主要用于互锁控制和安全控制（D）。
A、快速排气阀B、双压阀C、梭阀D、单向阀10、液压系统中的压力大小取决于（A）。
A、负载B、电机功率C、管径D、介质11、气路系统中,气缸采用（B）节流法,使气缸动作灵敏,没爬行现象。
A、进气B、排气C、双向12、悬链驱动站四根V带同时使用时，如果有一根断裂。
则应更换(C)。
A、一根B、二根C、四根D、用剩余三根皮带继续工作13、气焊采用的接头形式主要是(A)。
A.对接B.T字接C.,角接D.搭头接14、三视图不包括(D)。
A.主视图B.俯视图C.左视图D.侧视图15、气动三连件的作用不包括（D）。
A.调压B.过滤C.润滑D.清洗16、在下列量具中，精度最高的是（D）。
A、钢直尺B、钢卷尺C、游标卡尺D、千分尺17、机械的运动单元是（B）。
A、零件B、构件C、机构D、组件18、下列失效形式中，哪一种（A）为滚动轴承的主要失效形式？A、疲劳点蚀B、滚动体破裂C、保持架断裂D、胶合19、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件20、机器与机构的本质区别是什么？（A）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别21、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。
机械制造维修专业知识试题
机械制造维修专业知识试题本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分。
满分200分，考试时间 120分钟。
考试结束后，将本试卷和答题卡一并交回。
第I 卷（选择题，共100分） 一、单项选择题（本大题共50个小题，每小题2分，共100分 选项中，只有一项符合题目要求，请将符合题目要求的选项选出） ）部分 执行部分。
在每小题列出的四个 1.离合器是机器的（ A.动力部分 B. C. 传动部分 D. 控制部分2. A 型普通平键，其 b=8mm,L=30mm 则其有效工作长度为A. 30mmB. 26mmC. 22mmD. 25mm 3.普通平键连接中，平键与键槽有配合公差要求的是 A.两则面 B. 两端面 C. 底面 D.上面4.空调管道连接所有螺纹牙型角为 A.60 o B.55 C.30 D.05.外螺纹M20X 2LH-5g6g ，能与之相配合的螺纹是A.M20LH-6HB.M20 X 2-6HC.M20 X 2LH-6HD.M20 X 2-5H6H 6. 广泛用于传递轴向载荷且被连接件厚度不大，能从两面进行安装的螺纹连接件是（ A. 7. 普通螺栓连接 B.双头螺柱连接 C.螺钉连接 D .紧定螺钉连接 某机器中的两轴轴线存在同轴度误差，为保证两轴联接后运转平稳，宜采用的联轴器是（ 8. 套筒联轴器 B 、凸缘联轴器 C 、剪切销式安全联轴器 牙嵌离合器中具有牙根强度高、牙磨损后能自动补偿，冲击小，应用广的牙型是 滑块联轴器 ） 9. 三角形 B 、矩形 C 、梯形 对心式曲柄滑块机构中曲柄长度为 10mm ，则曲柄转动一周，滑块的行程是 锯齿形 A.10mm B.20mm C.30mm D.40mm 10.某铰链四杆机构， AB=300mm,BC=400mm,CD=850mm,AD=800mm 死点位置，则主动件应为 ,AD 为机架，若使机构存在 A. AB 杆 B. BC 杆 11.当机构处于死点位置时，其压力角a 为 C .CD 杆 D. AD 杆 A.0o B.30 C.90 D.180 12..下列不属于摩擦带传动的是A.V 带传动B.平带传动 13.在机床的传动系统中，高速级采用带传动的目的是:C.圆带传动D.同步齿形带传动 A.能获得准确的传动比 B.传动平稳无噪声 C.传动效率高 14.套筒滚子链中，以下各配合为过盈配合的是：A .销轴与套筒B .销轴与外链板15.自行车中的链传动，大链轮齿数为 A.2.5B.0.416. 一对标准安装的直齿圆柱齿轮传动中, A.啮合角大小B.分度圆关系D.承载能力C •销轴与内链板D .套筒与外链板50,小链轮齿数为20,链条有52个链节，传动比为:C.1.04D.2.6若中心距稍微变大，则以下保持不变的是 C.重叠系数D.传动比17.两相互啮合的标准直齿圆柱齿轮，传动比不等于 1，则下列几何尺寸不相同的是:A.分度圆齿厚B.齿顶高C.分度圆直径D.全齿高18. 标准齿轮，模数一定时，若齿数增多，则下列说法正确的是: A.齿厚不变，载荷能力不变 B.齿厚变大, C.分度圆直径变大，齿距不变D.齿高变小, 19. 下列关于蜗杆传动的特点，说法错误的是 A.结构紧凑，能获得较大的传动比 C.单头蜗杆容易实现自锁承载能力增大 承载能力变小噪声小 B.传动平稳，D.效率较高， 20. 为保证手动简单起重设备中的蜗杆传动能有效自锁，一般应采用的蜗杆是: A.单头，小导程角B.多头，小导程角21. 汽车倒车是应用（ ）原理实现的 A.离合器 B.惰轮 C.发热量小 C.单头，大导程角D.多头，大导程角齿轮齿条D.螺旋传动22. A. 23. 24. 根据承受载荷的情况分析，CA6140 普通车床主轴是（ C.传动轴F 列关于改进轴的结构，降低应力集中的措施正确的是（心轴B.转轴D.软轴轴肩过渡处采用直角 轴上键槽尖角处采用圆角D 、 单缸内燃机曲轴中部与连杆之间的连接采用 在轴上零件和轴的过盈连接处，减小配合轴径 当轴的直径变化较大时，在刚度小的截面处开卸荷槽 （）轴承。

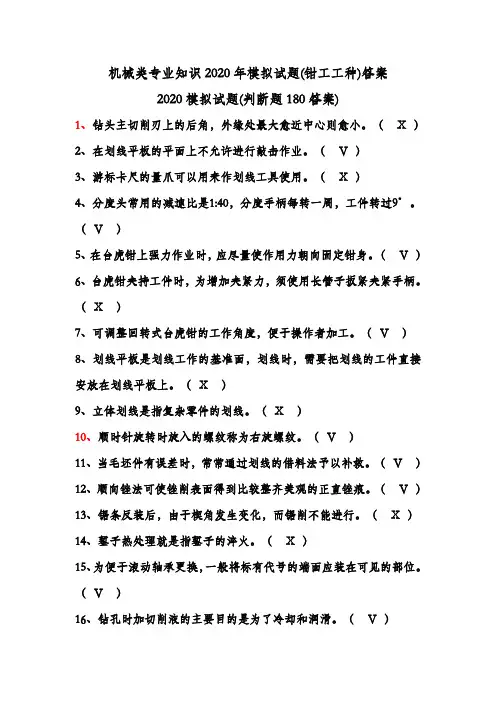

机械类专业知识2020年模拟试题(钳工工种)答案
机械类专业知识2020年模拟试题(钳工工种)答案2020模拟试题(判断题180答案)1、钻头主切削刃上的后角，外缘处最大愈近中心则愈小。
（Ｘ）2、在划线平板的平面上不允许进行敲击作业。
（Ｖ）3、游标卡尺的量爪可以用来作划线工具使用。
（Ｘ）4、分度头常用的减速比是1:40，分度手柄每转一周，工件转过9°。
（Ｖ）5、在台虎钳上强力作业时，应尽量使作用力朝向固定钳身。
（Ｖ）6、台虎钳夹持工件时，为增加夹紧力，须使用长管子扳紧夹紧手柄。
（Ｘ）7、可调整回转式台虎钳的工作角度，便于操作者加工。
（Ｖ）8、划线平板是划线工作的基准面，划线时，需要把划线的工件直接安放在划线平板上。
（Ｘ）9、立体划线是指复杂零件的划线。
（Ｘ）10、顺时针旋转时旋入的螺纹称为右旋螺纹。
（Ｖ）11、当毛坯件有误差时，常常通过划线的借料法予以补救。
（Ｖ）12、顺向锉法可使锉削表面得到比较整齐美观的正直锉痕。
（Ｖ）13、锯条反装后，由于楔角发生变化，而锯削不能进行。
（Ｘ）14、錾子热处理就是指錾子的淬火。
（Ｘ）15、为便于滚动轴承更换，一般将标有代号的端面应装在可见的部位。
（Ｖ）16、钻孔时加切削液的主要目的是为了冷却和润滑。
（Ｖ）17、单齿纹锉刀上只有一个方向上的齿纹,锉削时全齿宽同时参加切削, 切削力大，常用来锉削软材料。
（Ｖ）18、双齿纹指锉刀上有两个方向排列的齿纹, 起主要切削作用的称为主锉纹, 起分屑作用的称为辅锉纹, 适用于硬材料的锉削。
（Ｖ）19、双齿纹锉刀上的主锉纹斜角与辅锉纹斜角相等。
（Ｘ）20. 用手锯锯削时，其起锯角度应小于15°为宜，但不能太小。
（Ｖ）21. 修配装配法，对零件的加工精度要求较高。
（Ｘ）22. 修磨钻头横刃时，其长度磨得愈短愈好。
（Ｘ）23. 加工螺纹孔时，只要底孔对端面是垂直的，即使丝锥倾斜攻入，螺纹孔还是垂直的。
（Ｘ）24. 锯削零件当快要锯断时，锯削速度要放慢，压力要轻，并用手扶住被锯下的部分。
济南市春季高考模拟考试机械类专业知识试题
本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200C．转动螺旋传动D．单螺旋传动分，考试时间 120分钟。
考试结束后，请将本试卷和答题卡一并交5．联轴器与离合器的根本差异是。
回。
A．联轴器能用来联接两轴，而离合器还能够用来联接轴上的其余旋卷一（选择题，共 100分）转部件一、选择题（本大题 50个小题，每题 2分，共 100分。
在每题列出的B．联轴器能用来传达转矩，而离合器除传达转矩外，还可用作安全、四个选项中，只有一项切合题目要求，请将切合题目要求的选项字母代定向或起动装置号选出，并填涂在答题卡上）C．联轴器只好在轴停转的状态下才能达成两轴的接合或分别，而离1．一般平键有圆头（ A型）、平头（ B）型和单圆头（ C型）三种型式，合器却可随时达成两轴的接合或分别当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。
D．联轴器能够采纳弹性元件来缓冲吸振，而离合器则没有这类特征A．（A）型 B ．（B）型C．（C）型 D．（B）型或（ C）型6．洗衣机的准时器是属于部分。
2．一般平键连结的主要用途是使轴与轮毂之间。
A．动力B．工作C．传动装置D．控制A．沿轴向固定并传达轴向力7．图 1-1 中，的运动副 A是高副。
B．沿轴向可做相对滑动并拥有导向作用C．沿周向固定并传达转矩D．安装与拆装方便3．一般螺旋转动时，和从动件做直线挪动的方向没关的因素是。
A．螺旋的旋向 B ．螺纹的展转方向图 1-1C．螺纹的导程D．螺纹的种类A．图 a B．图 b C．图c D．图d8．图 1-2 所示为脚踏砂轮机构，该机构是种类的应用实例。
4．不属于滑动摩擦螺旋传动的是。
A．一般螺旋传动B．差动螺旋传动图 1-2图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D ．转动导杆机构9．图 1-3 所示曲柄摇杆机构中， C1D与C2D是摇杆 CD的极限地点， C1、C2连线经过曲柄转动中心 A，该机构的行程速度变系数K是。
《机械类专业职业》高职考模拟试题
浙江省普通高职单招单考温州市第二次模拟考试《机械类专业职业技能理论知识》试题本试题卷共三大题，共8页。
满分150分，考试时间60分钟。
考生注意：1．答题前，请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在答题纸规定的位置上。
2．答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的的位置上规范作答，在本试题和草稿纸上的作答一律无效。
一、单项选择题（本大题共30小题，每小题3分，共90分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1．下列关于尺寸标注，叙述错误．．的是▲。
A．平面立体尺寸标注时，若在边长尺寸数字前加注“□”符号，表示该图形是正方形。
B．平面立体尺寸标注时加“（）”的尺寸称为参考尺寸。
C．圆柱和圆锥应注出底圆直径和高度尺寸，圆锥台还应加注顶圆的直径。
D．圆柱和圆锥的直径尺寸不能注在非圆视图上。
2．如图所示的线、面投影，叙述正确的是▲。
A．AD是正垂线，FD是水平线B．AD是侧平线，FE是侧垂线C．FE是侧垂线，FDE是正平面第2题图D．ABC是一般位置平面，FDE是侧平面3．下列四组视图中，表达的不是．．同一个物体的是▲。
A. B． C． D．4．选择正确的轴测图▲。
A B C D5．选择正确的螺栓连接画法 ▲ 。
A ．B ．C ．D ．6.已知主、俯视图，选择正确的左视图 ▲ 。
7．已知主、俯视图，则与其对应的右视图是 ▲ 。
A ．B ．C ．D ． A B C D A ． B ． C ． D ．▲根据铣刀头装配图（图中标题栏、明细表放大后见图下方），完成第8．题～第15．．题。
8．铣刀头装配图中，4×φ11属于▲尺寸。
A．规格性能B．外形C．安装D．装配尺寸9．铣刀头装配图中，件12的作用是▲。
A．密封B．排屑C．通风D．固定10．关于铣刀头装配图中的特殊画法，下列叙述错误．．的是▲。
A．螺钉连接，在左视图中详细地画出一处，其余用细点画线表示其装配位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青岛市2016年春季高考第一次模拟考试机械类专业知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200分，考试时间120分钟。
考试结束后，请将本试卷和答题卡一并交回。
卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．轴与齿轮的轮毂之间用键连接，键的主要作用是A．实现轴向固定并传递轴向力B．实现周向的相对转动C．实现周向固定并传递转矩D．实现轴向的相对滑动2．能压入轴上凹坑，固定两零件的相对位置的紧定螺钉，末端形状是A．圆柱端B．平端C．锥端D．球端3．在螺旋压力机的螺旋副机构中，常用的是A．锯齿型螺纹B．梯形螺纹C．普通螺纹D．矩形螺纹4．某金属切削机床中，两轴要求在任何转速下都可接合，并有过载保护，宜选用A．嵌合式离合器B．摩檫式离合器C．超越离合器D．离心离合器5．如图1-1所示的汽车轮转向机构，属于A．曲柄摇杆机构B．曲柄滑块机构C．双曲柄机构D．双摇杆机构图1-1 6．内燃机配气凸轮机构，要求受力平稳，传动效率高，应选用的从动件类型是A．尖顶式从动件B．平底式从动件C．滚子式从动件 D．曲面式从动件7．普通V带传动中，V带的锲角是A．34°B．36°C．38°D．40°8．水平布置链传动时，链条的紧边在上，松边在下，目的是A．链条可平稳工作，且噪声小B．松边下垂后不致与链轮齿相干扰C．可减轻链条的磨损D．可使链传动的达到张紧的目的9．能够实现两轴转向相同的齿轮传动是A．外啮合圆柱齿轮传动B．内啮合圆柱齿轮传动C．锥齿轮传动D．齿轮齿条传动10．标准直齿圆柱外齿轮的齿顶圆直径为110mm，齿数为20，分度圆直径为A．105 mmB．100 mmC．90 mmD．80mm11．手动简单起重设备中的蜗杆传动，一般应采用的蜗杆为A．单头，小导程角B．多头，小导程角C．单头，大导程角D．多头，大导程角12．润滑良好，散热不良的闭式蜗杆传动会发生的失效形式是A．齿面点浊B．齿面胶合C．齿面磨损D．轮齿折断13．轴肩与轴环的作用是A．对零件轴向定位和固定B．对零件进行周向固定C．使轴外形美观D．有利于轴的加工14．滚动轴承接触式密封采用是A．毡圈密封B．油沟式密封C．迷宫式密封D．甩油密封15．整体式滑动轴承的特点是A．结构简单、制造成本低B．拆装方便C．磨损后可调整径向间隙D．比剖分式滑动轴承应用广泛16．液压系统中常用的压力控制阀是A．节流阀B．单向阀C．溢流阀D．换向阀17．液压系统中的工作机构在短时间内停止运动时，为达到节省动力损耗，减少系统发热，延长泵的使用寿命的目的，要采用A．调压回路B．减压回路C．卸荷回路D．换向回路18．如图1-2所示，已知主、俯视图，正确的左视图是图1-219．如图1-3所示，退刀槽尺寸标注最合理的是ABCD图1-320．如图1-4所示，关于内、外螺纹主、俯视图的规定画法全部正确的是图1-421．关于直齿圆柱齿轮的画法，下列不符合规定的是A．主视图选择非圆方向为投影方向B．在剖视图中，轮齿按不剖处理C．分度圆、分度线用细点划线绘制D．齿根圆、齿根线用粗实线绘制22．下列划线工具中，用于立体划线及矫正工件位置的是A．万能角度尺B．划规C．划线盘D．样冲23．锯削管子、薄板及硬材料时，应选用A．细齿锯条B．中齿锯条C．粗齿锯条D．双面齿形锯条24．在锉削加工余量大，精度等级和表面质量要求低的低硬度工件时，应选用的锉刀是A ．细齿锉B ．粗齿锉C ．粗油光锉D ．细油光锉 25．常用于大工件及多孔工件钻孔的钻床是A ．台式钻床B ．立式钻床C ．摇臂钻床D ．卧式钻床26．钻削深孔，当钻进深度达到直径3倍时，钻头需要经常退出，其目的是 A ．防止孔径扩大 B ．防止孔不圆C ．防止孔的轴线歪斜D ．排屑和散热27．手攻螺纹操作，下列错误的是A ．攻螺纹前螺纹底孔要倒角B ．攻右旋螺纹，丝锥应顺向旋进，反向旋出C ．攻通孔螺纹时，丝锥校准部分应全部攻出头D ．攻塑性材料的螺孔时，要加切削液 28．关于铰孔操作，下列正确的是A ．铰刀顺向旋进反向旋出B ．为提高生产效率，选择大切削速度和进给量C ．铰削余量的大小对孔表面质量无影响D ．铰削时加入适当的切削液，提高铰孔质量29．数控车床与普通车床相比，在机械结构上差别最大的是 A ．主轴箱B ．后尾座C ．刀架D ．进给传动机构30．图1-5所示千分尺的读数是A ．5.52B ．6.68C ．7.41D ．7.8931．基本偏差是A ．上偏差B ．下偏差C ．上偏差和下偏差D ．上偏差或下偏差32．当孔的下偏差大于相配合的轴的上偏差时，此配合性质是530354045图1-5A．间歇配合B．过渡配合C．过盈配合D．无法确定33．下列计量器具中不属于通用量具的是A．钢直尺B．量块C．游标卡尺D．千分尺34．同轴度公差属于A．形状公差B．定位公差C．定向公差D．跳动公差35．零件表面用铸造的方法获得，标注表面粗糙度时应采用的符号是A.B．C．D．36．下列配合中，公差等级选择不合适的是A．H7/g6 B．H7/h8 C．H9/g9D．M8/h837．下列材料中硬度最高的是A．65MnB．T10 C．45钢D．08F38．机床床身用铸铁制造，是利用了其A．减磨性B．减震性C．切削加工性D．低的缺口敏感性39．下列材料最适合制造汽车板簧的是A．40Cr B．20CrMnTiC．W18Cr4V2D．50CrVA40．为细化组织，提高硬度，改善切削加工性，常对低碳钢进行的热处理是A．完全退火B．正火C．球化退火D．去应力退火41．用T12钢制造锯条，淬火后应选择的热处理是A．低温回火B．中温回火C．高温回火D．调质42．操作最方便、生产率高，并能保证焊接质量的是A ．平焊B ．立焊C ．仰焊D ．横焊43．有一电阻用色环来标注阻值，各色环的颜色依次为黄、黑、红、金，则该电阻值为（） A ．402Ω5±%B ．204K Ω5±%C ．4K Ω5±%D ．40K Ω10±%44．如图1-6所示，三盏灯完全相同，当闭合开关时，灯B 的亮度变化为 A ．比原来更亮B ．比原来更暗C ．一样亮D ．无法判断i 1=62sin(314t+300)A ，i 2=82sin(314t-600)A ，则45．如图1-7所示，电流表的读数为A ．14.14AB ．1.414AC ．10AD ．8A46．如图1-8所示，已知工频正弦交流电的波形，则下列说法正确的是 A ．最大值为100AB ．初相位为-30ºC ．周期为0.2sD ．有效值为100A47．2sin314tV ，流过负载的电流i=22A ．容性负载、阻抗Ω=110Z B ．感性负载、阻抗Ω=220Z 、有功功率是880W C ．纯电感负载，阻抗Ω=20Z 、有功功率是220WD ．纯电容负载，阻抗Ω=2Z 、有功功率是440W 48．有关直流电流表、直流电压表使用正确的说法是A ．指针偏转到刻度尺的中间位置为量程合适图1-6图1-7B．直流电流表、直流电压表测量前必须进行欧姆调零C．使用直流电流表测电流时，电流必须从正接线柱流入，从负接线柱流出D．直流电压表应串联在被测电路中，直流电流表应并联在被测电路的两端。
49．如图1-9所示，用万用表测量一只小功率晶闸管，当开关S闭合时指针位置如图，若晶闸管品质很好，则当开关S断开后指针将A．偏转到零欧姆B．返回到无穷大C．原位置摆动D．原位置不动50．某三相异步电动机的额定功率为40KW，额定转速为1470r/min，额定频率为50Hz，则该电动机的同步转速、额定转矩分别为A．750r/min、25.99N m⋅B．1000r/min、2599N m⋅C．1500r/min、259.9N m⋅、D．3000r/min、259900N m⋅卷二（非选择题，共100分）二、简答作图题（本大题7个小题，共55分）1．（本小题5分）如图2-1所示刀具进给凸轮机构。
看懂机构简图，回答下列问题：（1）该凸轮机构应用了何种类型的凸轮？按从动件形状分，机构应用了何种类型的从动件？（2）凸轮转动时，从动件作何种形式的运动？（3）从动件与凸轮构成哪种类型的运动副？它们之间依靠什么进行锁合？2．（本小题5分）如图2-2所示塔式起重机液压顶升机构的液压传动系统图，回答下列问题：（1）元件9的名称是什么？（2）图示位置，件1、件4分别处于何种状态？（3）1YA图2-13．（本小题5分）如图2-3所示为某同学用电能表测量两只同规格（220V 、100W ）白炽灯消耗电能的实训安装图。
试求：（1）请你帮他找出安装图中的4处典型错误。
（2）在电路连接正确的情况下，闭合开关10小时，该电能表计量装置的读数是多少？4．5． 6．（本小题8分）看懂图2-6给视图，将主视图改画为全剖视图并标注。
图2-4图2-5图2-67．（本小题共17分，每空1分，画图7分）看懂图2-7所示零件图，回答下列问题：（1）主视图采用剖视，B 是图。
（2）零件上E 、F 、G 三点的空间位置，按自左向右的顺序是、、。
（3）B 图中间孔的直径是，其工作面的表面粗糙度值是。
（4）两个φ12H7孔的定位尺寸是。
（5）零件上有多种螺纹孔，起着不同的作用，总共有个。
（6）φ12H7的基本尺寸是，公差等级是，最小极限尺寸是。
（7）在零件图中空白处画出后视图，虚线不画（尺寸从图中量取）。
L 3NHL图2-7三、分析计算题（本大题3个小题，共20分）1．（本小题10分）如图3-1所示为一变速箱传动简图，Ⅰ轴为输入轴，Ⅳ轴为输出轴。
滑移齿轮8既能与齿轮7啮合，又能与齿轮10啮合，各齿轮齿数Z 1＝19，Z 2＝38，Z 3＝38，Z 4＝19，Z 5＝31，Z 6＝26，Z 7＝21，Z 8＝32，Z 9＝16，Z 10＝12，Ⅰ轴转速为1200r/min 。
读懂传动简图，完成下列问题：（1）Ⅳ轴共有几种转速？ （2）计算Ⅳ轴最低转速。
（3）Ⅳ轴在最高转速与最低转速时转向相同还是相反？2．（本小题4分）如图3-2所示，已知R 1=R 2=40Ω，R 3=R 4=20Ω，电压U=20V ，试求： （1）画出a 、b 间的等效电路图 （2）a 、b 间的等效电阻R ab （3）通过R 3的电流I 3 （4）R 1消耗的功率P 13．（本小题6分）如图3-3所示的整流电路，若R L =5Ω，I L =1.98A ，试求： （1）变压器的变压比；（2）图中的四只二极管，其中流过一只二极管的电流； （3）负载电压的极性；（4）图中的四只二极管为同一型号，现给出A 、B 两种型号（A ：I F =1A,U RM =15V ；B ：I F =1.5A,U RM =20V ），问：选择哪种型号的二极管更适合此电路。
