基于图像处理的机械零件尺寸检测方法研究.
零件尺寸图像检测数据处理与高精度检测方法
摘
要 ：针对机器视觉在 轴类零件 尺寸检 测中的应用 ，提出了一种利 用工业中常用 的标准件 同时完成视觉检 测
系统 的图像畸变校 正与 系统标定 的方法 ，有效的提高 了检 测精 度 ，简 化 了传统系统标 定的繁琐过程 。该方 法通
过分析 图像检测 中误差 形成的主要 来源 ，建立 了误差方 程的正规方程 式 ，在求解正规 式系数 的同时完成对检 测 系统 的校 正与标 定。不但操作 简单 ，且具有较 高的检 测精度 。经 实验证 明 ，在检测分辨率 为 ３ ５ Ｄ Ｉ ４ ０ Ｐ 的情况 下 ， 检测精度 可达到 ４ ｍ，完全适用 于轴类 零件的 高精度检测 。
ｉ ｒ ｖ ｓｔ ｅｄ ｔｃｉ ｎ ａ ｃ ｒ ｃ ， ｉ ｌ ｉ ｓｔ ｅｔｄ ｏ ｓ ｒ ｃ ｓ ｆ ａ ｉｒ ｔ ｎ ｏ ｏ ｖ ｎ ｉｎ ｌ ｙ ｔｍｓ Ｂｙ ａ ａｙ ｉ ｇｔ ｅ ｍｐ ｏ ｅ ｅ ｅ ｔ ｃ ｕ ａ ｙ ｓ ｈ ｏ ｍｐ ｉ ｅ ｉ ｕ ｏ ｅ ｓｏ ｌ ａｉ ｆ ｎ ｅ ｔ ａ ｓ ｓｅ ． ｎ ｌ ｚｎ ｆ ｈ ｅ ｐ ｃ ｂ ｏ ｃ ｏ ｈ
（ ｕ ｉ ｅ ｇ ｔ Ａ ｔ ａｔＣ ． ｔ， ｕ ｎ ｚ ｏ ６ ０ ， ｈｎ ） Ｈ ａ ｉ ｎ ｙｍ ｕｏＰ ｒ ｏ Ｌｄ Ｇ ａｇ ｈ ｕ５ ４ ０ Ｃ ｉａ ｊＤ ｓ
Ａｂｓｒ ｃ ： ｒｔ ｓ ｆ ａ ｈ ｎ ｓｏ ｈ ｆ ｉｅｄ ｔｃ ｉ ，ｈｉ ｐ ｒ ｏ ｏ ｅａｍｅｈ ｄｗｈ ｃ ｏ ｔ ａ ｔ Ｆｏ ｕ ｅｏ ｃ ｉ ｅＶｉｉ ｎ ｉ ｓ ａ ｔ ｚ ｅｅ ｔ ｈｅ Ｍ ｎ ｓ ｏｎ ｔ ｓｐａ ｅ ｐ ｓ ｔ ｏ ｉｈ ｃ ｍｐｌｔｓｔ ｅｉ ｇ ｐｒ ｅｅ ｈ ｍａ ｅ ｄ ｓｏ ｔｏ ｏ ｒ ｃｉ ｎ ａ ｄ ｓ ｓｅ ｃ ｌ ａ ｉｎ ｂ ｓｎ ｏ ｉｔ ｒｉｎ ｃ ｒｅ ｔｏ ｎ ｙ ｔｍ ａ ｉ ｔｏ ｙ ｕ ｉｇ ｃ ｍｍｏ ｌ ｅ ｎ ｕｓｒ ｔ ｄ ｒ ａ ｔ．Ｔｈ ｓｍｅｈ ｄ ｅ ｅ ｔ ｌ ｂｒ ｎ ｙ ｕｓ ｄ ｉ ｄ ｔｙ ｓａ ａ ｄ ｐ ｒｓ ｎ ｉ ｔ ｏ ｆ ｃ ｉ ｙ ｖｅ
基于机器视觉的机械零部件尺寸测量技术研究
基于机器视觉的机械零部件尺寸测量技术研究导言近年来，随着机械工业的不断发展，对机械零部件尺寸测量技术的要求也越来越高。
传统的人工测量虽然能够满足一定的需求，但其存在的主观性和不稳定性仍然是主要问题。
为了解决这一问题，基于机器视觉的机械零部件尺寸测量技术应运而生。
本文将探讨基于机器视觉的机械零部件尺寸测量技术的研究现状和未来发展趋势。
一、技术原理基于机器视觉的机械零部件尺寸测量技术是利用计算机和摄像设备对机械零部件进行图像采集和处理，通过图像处理算法获取零部件的尺寸信息。
其技术原理主要分为图像采集、图像处理和尺寸测量三个步骤。
图像采集是基于机器视觉的机械零部件尺寸测量技术的第一步。
通过高分辨率摄像设备对机械零部件进行拍摄，获取清晰的图像。
高分辨率的摄像设备能够提供更多的图像信息，有助于提高尺寸测量的准确性。
图像处理是基于机器视觉的机械零部件尺寸测量技术的核心步骤。
通过图像处理算法对采集到的图像进行分析和处理，去除图像中的噪声和干扰，提取出零部件的边缘特征。
常用的图像处理算法包括边缘检测、二值化、轮廓提取等。
尺寸测量是基于机器视觉的机械零部件尺寸测量技术的最终目标。
通过对图像处理后的图像数据进行尺寸计算，得到机械零部件的尺寸信息。
常用的尺寸测量方法包括长度测量、宽度测量、直径测量等。
二、研究现状基于机器视觉的机械零部件尺寸测量技术已经在工业领域得到广泛应用。
目前，研究人员主要集中在算法改进、设备优化和测量系统的智能化方面进行研究。
在算法改进方面，研究人员提出了许多新的图像处理算法和尺寸测量方法。
例如，基于边缘检测和霍夫变换的尺寸测量方法可以提高测量的准确性和稳定性。
另外，利用深度学习技术进行图像处理和尺寸测量也成为研究热点。
这些算法的出现极大地推动了基于机器视觉的机械零部件尺寸测量技术的发展。
在设备优化方面，研究人员致力于提高摄像设备的性能和精度。
高分辨率、高帧率的摄像设备能够提供更多的图像信息，从而提高尺寸测量的准确性。
基于图像识别的机械零件装配检测技术研究
基于图像识别的机械零件装配检测技术研究随着工业自动化的发展和应用，机械零件的装配检测技术成为了关注的焦点之一。
传统的装配检测方式通常依赖于人工目测或使用专用的测量仪器，但这种方式存在效率低下和人为误差的问题。
为了解决这些问题，基于图像识别的机械零件装配检测技术应运而生。
基于图像识别的机械零件装配检测技术是指利用计算机视觉和图像处理算法来实现对机械零件装配精度的检测和判断。
该技术的实现需要借助于大量的图像数据和机器学习算法，通过分析和比对图像特征，实现对装配精度和质量的自动判断和评估。
在该技术的实践应用中，首先需要建立一套完整的零件库和图像数据库。
该数据库包含各种机械零件的图像数据和其对应的标准装配状态。
图像数据的采集可以通过现有设备进行，比如摄像头或者扫描仪。
建立完善的数据库是实现装配检测的前提，通过对图像数据的处理和分析，可以将零件的装配状态与标准进行比对，从而判断是否存在装配误差。
基于图像识别的机械零件装配检测技术的核心是图像处理算法和机器学习算法。
在图像处理方面，首先需要对采集到的图像数据进行预处理，包括去噪、增强和边缘检测等。
预处理后的图像数据可以更好地展现零件的特征和细节，为后续的特征提取和匹配提供更准确的数据基础。
在特征提取和匹配方面，可以利用传统的特征描述子，比如SIFT、SURF等。
通过对图像的特征描述子进行提取和匹配，可以得到装配误差的特征信息。
然后，利用机器学习算法进行模式分类和判断，从而实现对装配误差的自动识别和检测。
基于图像识别的机械零件装配检测技术在实际应用中具有广阔的前景和应用价值。
首先，该技术大大提高了装配检测的效率和准确性。
传统的装配检测通常需要依靠人工目测，既费时又容易产生误差。
而基于图像识别的装配检测技术可以实现自动化和高效率的检测，大大提高了生产效率和装配质量。
其次，该技术还可以应用于装配质量监控和故障诊断。
通过对机械零件的装配精度进行评估和监控，可以及时发现装配误差和问题，提高生产过程的稳定性和可靠性。
基于图像处理的机械零件缺陷检测技术
基于图像处理的机械零件缺陷检测技术随着工业化进程的不断推进，机械行业成为现代社会中不可或缺的部分。
然而，在机械制造过程中，零件的缺陷问题是一个十分常见的挑战。
传统的人工检测方法无法满足大规模生产的需要，因此，基于图像处理的机械零件缺陷检测技术应运而生。
图像处理技术通过对机械零件的图像进行获取、分析和处理，实现自动化的缺陷检测。
首先，通过高分辨率的摄像头对待检测零件进行拍摄，获取图像数据。
然后，利用图像处理算法对图像进行分析，从中提取出关键的特征。
最后，根据这些特征，判断零件是否存在缺陷。
基于图像处理的机械零件缺陷检测技术具有许多优势。
首先，它能够实现高效、快速的自动化检测，大大提高了生产效率。
人工检测通常需要大量的时间和人力资源，而图像处理技术可以在短时间内处理数千张图像，并快速准确地判断零件的质量。
其次，图像处理技术具有较低的误判率。
由于算法的灵活性和精确性，其对于不同类型的缺陷都能做出准确判断，避免了人工检测中主观判断的偏差。
此外，基于图像处理的缺陷检测技术还可以提前预测零件的寿命和故障情况，减少生产中出现的问题。
在实际应用中，基于图像处理的机械零件缺陷检测技术已经取得了许多成功的案例。
例如，在汽车制造业中，通过图像处理技术对发动机零件进行检测，可以有效地发现裂纹、磨损等缺陷，从而提高发动机的可靠性和耐用性。
在钢铁行业中，图像处理技术可以用来检测钢板表面的缺陷，确保钢材的质量符合相关标准。
在电子设备制造业中，图像处理技术可以用来检测电路板上的焊接缺陷，避免出现故障。
当然，在基于图像处理的机械零件缺陷检测技术中也存在一些挑战和局限性。
首先，图像处理算法的设计和调试需要专业的知识和经验，对于某些特殊的零件类型，可能需要进行个性化的算法开发。
其次，技术的使用成本较高，包括设备购置、维护及人员培训等。
此外，图像处理技术对光照条件和背景噪声等因素比较敏感，需要在工作环境中进行充分的优化和调整。
总的来说，基于图像处理的机械零件缺陷检测技术在工业生产中具有重要的应用价值。
探讨图像识别技术在机械零件质量检测中的运用
探讨图像识别技术在机械零件质量检测中的运用随着科技的不断发展，图像识别技术已经在多个领域得到了广泛的应用，其中就包括机械零件质量检测。
图像识别技术可以通过摄像头或光学传感器获取机械零件的图像信息，并利用人工智能、机器学习等算法对图像进行分析和识别，从而实现对机械零件质量的快速、精准检测。
本文将探讨图像识别技术在机械零件质量检测中的运用。
一、图像识别技术在机械零件质量检测中的优势1. 实时快速图像识别技术可以在极短的时间内对机械零件进行检测，从而实现实时快速的质量判定。
与传统的人工检测方式相比，图像识别技术大大提高了检测效率和速度，减少了人力成本和时间消耗。
2. 高精度精准通过机器学习和深度学习等技术，图像识别系统可以不断优化和提升识别准确度，实现对机械零件质量的高精度精准检测。
这对于一些微小的缺陷或异常情况，图像识别系统也可以进行准确的识别和判定，大大提升了检测的准确性。
3. 自动化智能图像识别技术可以实现对机械零件质量检测的自动化处理，减少了人为干扰和误判的可能性。
而且，图像识别系统还可以根据实际情况不断学习和优化，实现智能化的质量检测过程。
2. 尺寸偏差检测图像识别技术可以利用光学传感器进行机械零件尺寸的测量，实现对尺寸偏差的检测。
通过图像识别系统的算法分析，可以快速准确地判断出机械零件的尺寸是否合格，从而实现对尺寸偏差的自动化检测和判定。
3. 异物检测图像识别技术还可以对机械零件进行异物检测，如金属异物、异物颗粒等。
通过图像识别系统的分析和识别，可以实现对异物的快速检测和定位，提高了质检的全面性和准确性。
三、图像识别技术在机械零件质量检测中的发展趋势1. 深度学习技术的应用随着深度学习技术的不断发展，图像识别系统可以通过大量的数据训练和学习，从而提高对机械零件质量的识别准确度和稳定性。
深度学习技术将成为图像识别系统发展的重要方向，为机械零件质量检测提供更加精准和可靠的技术支持。
2. 多模态信息融合图像识别技术将逐渐向多模态信息融合的方向发展，不仅通过视觉信息进行质量检测，还可以结合声音、温度、震动等多种信息进行综合分析和判定。

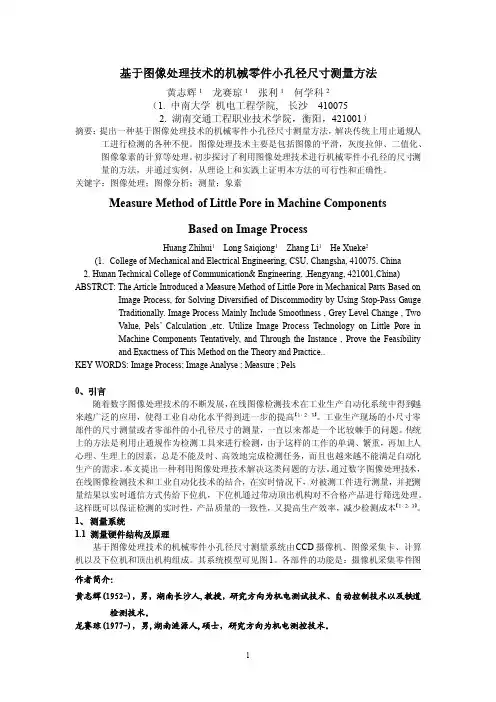

基于图像处理技术的机械零件小孔径尺寸测量方法
Measure Method of Little Pore in Machine Components Based on Image Process
Huang Zhihui1 Long Saiqiong1 Zhang Li1 He Xueke2 (1. College of Mechanical and Electrical Engineering, CSU, Changsha, 410075, China 2. Hunan Technical College of Communication& Engineering, ,Hengyang, 421001,China) ABSTRCT: The Article Introduced a Measure Method of Little Pore in Mechanical Parts Based on Image Process, for Solving Diversified of Discommodity by Using StopPass Gauge Traditionally. Image Process Mainly Include Smoothness , Grey Level Change , Two Value, Pels’ Calculation ,etc. Utilize Image Process Technology on Little Pore in Machine Components Tentatively, and Through the Instance , Prove the Feasibility and Exactness of This Method on the Theory and Practice.. KEY WORDS: Image Process; Image Analyse ; Measure ; Pels 0、引言 随着数字图像处理技术的不断发展， 在线图像检测技术在工业生产自动化系统中得到 越 【1，2，3】 来越广泛的应用，使得工业自动化水平得到进一步的提高 。工业生产现场的小尺寸零 部件的尺寸测量或者零部件的小孔径尺寸的测量， 一直以来都是一个比较棘手的问题。 传 统 上的方法是利用止通规作为检测工具来进行检测，由于这样的工作的单调、繁重，再加上人 心理、生理上的因素，总是不能及时、高效地完成检测任务，而且也越来越不能满足自动 化 生产的需求。 本文提出一种利用图像处理技术解决这类问题的方法。 通过数字图像处理技 术， 在线图像检测技术和工业自动化技术的结合，在实时情况下，对被测工件进行测量，并把测 量结果以实时通信方式传给下位机，下位机通过带动顶出机构对不合格产品进行筛选处理。 【1，2，3】 这样既可以保证检测的实时性，产品质量的一致性，又提高生产效率，减少检测成本 。 1、 测量系统 1.1 测量硬件结构及原理 基于图像处理技术的机械零件小孔径尺寸测量系统由 CCD 摄像机、图像采集卡、计算 机以及下位机和顶出机构组成。其系统模型可见图 1。各部件的功能是：摄像机采集零件图 作者简介： 黄志辉(1952-)，男，湖南长沙人,教授，研究方向为(1977-)，男,湖南涟源人,硕士，研究方向为机电测控技术。
基于图像的机械零件尺寸测量研究
基于图像的机械零件尺寸测量研究摘要：随着“智能制造”时代和工业4.0的快速推进，高精度和高效率已成为机械制造工业领域重要的追求目标。
对机械设备及零部件尺寸的高精度、高效率测量是提高产品质量和生产效率的重要保证。
在传统的制造业中，常使用的尺寸测量方法有三坐标测量仪法，卡尺、直尺、塞尺等直接测量法，该类传统的测量方法效率和精度低、测量工具功能单一、局限性大，无法满足现代工业对复杂零件快速精准测量的要求。
近年来国内外出现了多种测量效率高、精度高、测量功能齐全的现代化尺寸测量技术，该类新技术提高了复杂零件测量的精度和效率，是今后测量技术发展的重要方向。
关键词：图像；机械零件；尺寸测量；研究引言基于图像的机械零件尺寸测量软件系统中数字图像处理的算法复杂，使用面向对象设计方法来可以解决复杂的处理模块的问题。
类具有封装、继承和多态等特性，将机械零件尺寸测量软件系统建立在类层次结构基础上，这样修改和增加新算法就更加容易，从而保证软件系统具有良好的扩充性。
将中成熟的算法加入到算法类库中，能够短时间内将有关的图像处理算法组合成可靠的零件尺寸测量系统，快速精确地测量出零件的尺寸。
1图像灰度化处理检测设备采集的原图为彩色图像，文件较大，由于尺寸检测与图像色彩无关，因此采集的原图需要进行灰度化处理。
将灰度化处理后的图像降至一维矩阵，大大减少了图像数据量，使后续处理速度更快。
由于实验采集原图均为JPG格式，故本文采用加权平均值法对图像进行灰度化处理，其原理为:根据重要性或其他指标给R、G、B赋予不同的权值，并使R、G、B的值加权平均，R=G=B=WR+VG+UB，WVU分别权重。
研究表明，人对绿色的敏感度最高，红色次之，对蓝色最不敏感(W＞V＞U)。
通过试验证实，当W=0．2089，V=0．5870，U=0．1140时，能得到最合理的灰度图像。
2图像的轮廓边缘提取首先通过全局阈值处理，初步定位零件的初始轮廓；然后沿初始轮廓建立多个小尺度矩形边缘检测区域（ｒｅｃｔａｎｇｕｌａｒｅｄｇｅｄｅｔｅｃｔｏｒ，ＥＤＲ），以获取局部边缘细节信息；之后在每个ＥＤＲ内利用Ｃａｎｎｙ算法得到局部的１组边缘点，依据边缘点梯度方向信息，剔除该组边缘点中划痕、锈蚀类伪边缘，依据边缘点像素灰度值的差异，剔除该组边缘点中下表面成像类伪边缘，在此基础上得到零件全部真实边缘点；最后检测真实边缘点集中的断点并连接，获得零件封闭轮廓。
基于图像识别的机械零件尺寸测量研究
基于图像识别的机械零件尺寸测量研究随着工业的快速发展，机械零件的尺寸精度要求越来越高，传统的人工测量方法已经无法满足现代制造业的需求。
基于图像识别的机械零件尺寸测量则成为了一种新的解决方法。
本文将重点探讨基于图像识别的机械零件尺寸测量研究的现状和未来发展趋势。
首先，我们将介绍基于图像识别的机械零件尺寸测量的原理。
该方法利用计算机视觉技术，通过对机械零件图像进行处理和分析，提取出关键的几何特征，并根据事先建立的模型和算法，计算出机械零件的尺寸。
其次，我们将讨论基于图像识别的机械零件尺寸测量的优势和挑战。
相比传统的人工测量方法，基于图像识别的测量方法具有非接触性、高效性和精确性的优势。
它可以实现自动化和无人化的测量过程，节省人力和时间成本。
然而，基于图像识别的尺寸测量也面临一些挑战，如光照条件的影响、相机畸变的校正和算法的复杂性等问题。
接下来，我们将探讨一些基于图像识别的机械零件尺寸测量的应用案例。
例如，在汽车制造领域，基于图像识别的尺寸测量被广泛应用于汽车车身的质量控制和改进。
通过对车身图像进行处理和分析，可以准确地测量出各种关键尺寸，并及时发现潜在的缺陷和问题。
此外，在航空航天领域，基于图像识别的尺寸测量也被用于飞机零件的精确度量和零部件的装配控制。
最后，我们将展望基于图像识别的机械零件尺寸测量的未来发展趋势。
随着人工智能和深度学习等技术的快速发展，基于图像识别的尺寸测量将变得更加精确和可靠。
同时，随着计算机计算能力的提高和硬件成本的降低，该方法的应用范围将进一步扩大，涵盖更多的工业领域和应用场景。
另外，与其他测量方法的结合和融合也将成为未来发展的一个重要方向。
综上所述，基于图像识别的机械零件尺寸测量是一项具有广阔前景的研究领域。
它通过充分利用计算机视觉技术和人工智能算法，实现了机械零件尺寸测量的自动化和精确性。
随着技术的不断进步和应用的不断扩大，基于图像识别的尺寸测量将为制造业带来更多的便利和效益，成为工业生产的重要支撑。
