比亚迪秦混合动力系统
比亚迪秦dmi工作原理
比亚迪秦dmi工作原理比亚迪秦DMI工作原理比亚迪秦DMI是一种新型的混合动力汽车，它采用了比亚迪自主研发的双模式混合动力系统，可以实现纯电动和混合动力两种模式的切换。
其中，DMI是指“Dual-Mode Intelligent”，即双模式智能控制系统。
那么，比亚迪秦DMI的工作原理是什么呢？我们需要了解一下混合动力汽车的基本原理。
混合动力汽车是指同时搭载了燃油发动机和电动机的汽车，可以根据不同的驾驶条件自动切换使用燃油或电力驱动。
比亚迪秦DMI的混合动力系统采用了串联式混合动力系统，即燃油发动机和电动机串联在一起，共同驱动车轮。
在纯电动模式下，比亚迪秦DMI只使用电动机驱动车轮，燃油发动机不工作。
此时，电动机从电池中获取电能，将电能转化为机械能驱动车轮。
当电池电量不足时，比亚迪秦DMI会自动切换到混合动力模式。
在混合动力模式下，比亚迪秦DMI同时使用燃油发动机和电动机驱动车轮。
燃油发动机负责发电，将电能储存在电池中，电动机则从电池中获取电能，将电能转化为机械能驱动车轮。
此时，比亚迪秦DMI的电池可以通过燃油发动机的发电来充电，从而延长电动模式的续航里程。
比亚迪秦DMI的双模式智能控制系统可以根据驾驶条件自动切换使用纯电动模式或混合动力模式。
例如，在城市拥堵路段，比亚迪秦DMI会自动切换到纯电动模式，减少尾气排放和噪音污染；而在高速公路上，比亚迪秦DMI会自动切换到混合动力模式，提高车辆的续航里程和动力性能。
比亚迪秦DMI的双模式混合动力系统可以实现纯电动和混合动力两种模式的切换，从而兼顾了环保和性能。
通过燃油发动机和电动机的协同工作，比亚迪秦DMI可以实现更高效、更节能的驾驶体验。
比亚迪秦plus dmi工作原理
比亚迪秦plus dmi工作原理
比亚迪秦plus dmi是一款采用混合动力技术的汽车，它的dmi系统是其重要的组成部分。
DMI全称为“驱动模式智能管理系统”，它是一种智能化的控制系统，可以根据车辆的行驶状态和驾驶员的驾驶习惯，自动调整车辆的动力输出和能量利用，从而实现更加高效的能源利用和更加舒适的驾驶体验。
DMI系统的工作原理主要包括以下几个方面：
1.数据采集：DMI系统通过车辆上安装的各种传感器，如加速度传感器、转向传感器、制动传感器等，实时采集车辆的行驶状态和驾驶员的驾驶习惯数据。
2.数据处理：DMI系统将采集到的数据进行处理和分析，通过算法模型和人工智能技术，对车辆的行驶状态和驾驶员的驾驶习惯进行评估和预测。
3.驱动模式选择：根据数据处理的结果，DMI系统会自动选择最适合当前行驶状态和驾驶员驾驶习惯的驱动模式，包括纯电动模式、混合动力模式和燃油模式等。
4.动力输出调整：根据选择的驱动模式，DMI系统会自动调整车辆的动力输出和能量利用，从而实现更加高效的能源利用和更加舒适的驾驶体验。
比亚迪秦plus dmi系统的工作原理，可以让驾驶员更加轻松地驾驶车辆，同时也可以实现更加高效的能源利用，减少对环境的污染。
这种智能化的控制系统，是未来汽车发展的趋势，也是比亚迪秦plus混合动力汽车的重要优势之一。
比亚迪秦的发展历程
比亚迪秦的发展历程比亚迪秦是中国汽车制造商比亚迪公司于2012年推出的一款混合动力车型。
它是比亚迪首款插电式混合动力轿车，成为了该公司在新能源汽车领域的重要里程碑。
下面将为您介绍比亚迪秦的发展历程。
2012年，比亚迪秦在北京国际汽车展览会上首次亮相，引起了广泛关注。
作为一款插电式混合动力汽车，秦采用了比亚迪自主研发的“DM”系统，将电动机与1.5升涡轮增压发动机相结合，实现了纯电动和混合动力模式之间的平滑切换。
随着新能源汽车市场的快速发展，比亚迪秦迅速赢得了消费者的青睐。
2013年，比亚迪秦开始在中国市场进行交付。
它的高性能和环保特性，以及合理的价格，使得秦成为当时中国新能源汽车市场的佼佼者之一。
2014年，比亚迪在比利时正式开设了秦的全球首个海外生产基地。
这标志着比亚迪秦开始在国际市场扩张，并开启了其在欧洲的销售之路。
在随后的几年里，秦进一步扩大了其国际市场份额，成功进入了一些欧洲和亚洲国家。
为了不断提升秦的性能和技术水平，比亚迪进行了一系列的升级与改进。
2016年，比亚迪发布了第二代秦车型。
新款秦在动力系统、内饰设计和智能科技方面都得到了升级，为消费者提供更好的驾驶体验。
2019年，比亚迪推出了第三代秦车型。
新款秦在外观和内饰设计上进行了全新的改变，更加时尚和现代化。
同时，秦的电池技术也得到了进一步的改进，大大提升了续航里程和充电效率。
时至今日，比亚迪秦已经成为具有代表性的混合动力车型之一，其不断的技术创新和市场扩张为公司赢得了许多荣誉和奖项。
比亚迪秦的发展历程不仅展示了中国新能源汽车行业的发展进程，也证明了比亚迪作为一家汽车制造商在绿色出行领域的技术实力和创新能力。

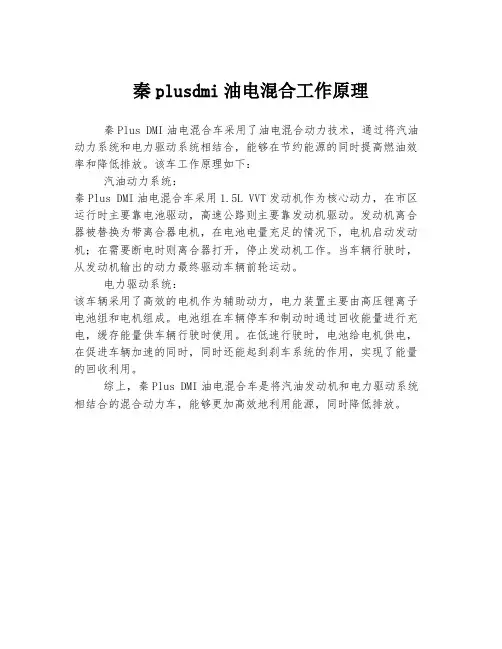

秦plusdmi油电混合工作原理
秦plusdmi油电混合工作原理
秦Plus DMI油电混合车采用了油电混合动力技术，通过将汽油动力系统和电力驱动系统相结合，能够在节约能源的同时提高燃油效率和降低排放。
该车工作原理如下：
汽油动力系统：
秦Plus DMI油电混合车采用1.5L VVT发动机作为核心动力，在市区运行时主要靠电池驱动，高速公路则主要靠发动机驱动。
发动机离合器被替换为带离合器电机，在电池电量充足的情况下，电机启动发动机；在需要断电时则离合器打开，停止发动机工作。
当车辆行驶时，从发动机输出的动力最终驱动车辆前轮运动。
电力驱动系统：
该车辆采用了高效的电机作为辅助动力，电力装置主要由高压锂离子电池组和电机组成。
电池组在车辆停车和制动时通过回收能量进行充电，缓存能量供车辆行驶时使用。
在低速行驶时，电池给电机供电，在促进车辆加速的同时，同时还能起到刹车系统的作用，实现了能量的回收利用。
综上，秦Plus DMI油电混合车是将汽油发动机和电力驱动系统相结合的混合动力车，能够更加高效地利用能源，同时降低排放。
比亚迪秦混动原理
比亚迪秦混动原理
比亚迪秦混动采用了串/并式混合动力系统。
该系统由一台1.5
升汽油发动机和一台电动机组成。
汽油发动机主要负责提供动力和充电，而电动机主要负责辅助驱动和回收制动能量。
在纯电动模式下，秦混动完全依靠电动机驱动。
电动机从电池中获取电能，通过转动驱动轮来提供动力。
此时，汽油发动机处于关闭状态，不产生任何排放物。
当电池电量不足或需要更高的动力输出时，汽油发动机会自动启动，充当发电机的角色。
汽油发动机通过燃烧汽油产生动力，同时发电机可以将部分能量转化为电能，供电给电动机驱动车辆。
这种方式可以延长汽车的续航里程。
在行驶过程中，比亚迪秦混动会通过能量回收系统将制动时产生的能量转化为电能，并存储到电池中，以供后续使用。
这样可以最大限度地提高能源利用率，并减少能源浪费。
总之，比亚迪秦混动采用了串/并式混合动力系统，通过汽油
发动机和电动机的协同工作，实现了低油耗、低排放的绿色驾驶。
同时，通过能量回收系统的运用，进一步提高了能源利用效率。

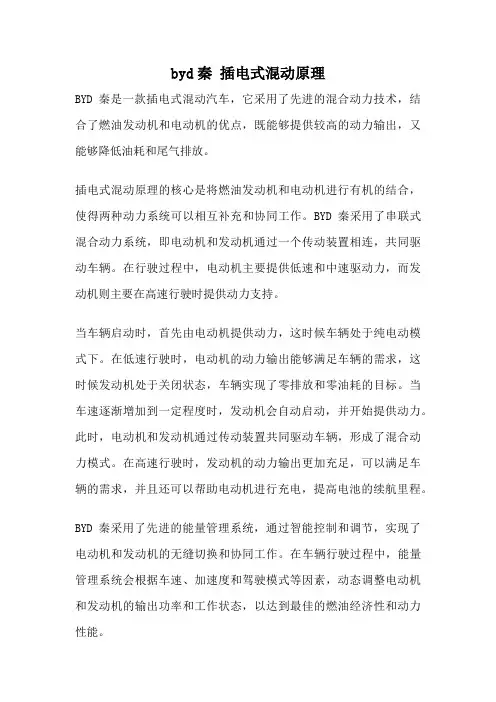

byd秦 插电式混动原理
byd秦插电式混动原理BYD秦是一款插电式混动汽车，它采用了先进的混合动力技术，结合了燃油发动机和电动机的优点，既能够提供较高的动力输出，又能够降低油耗和尾气排放。
插电式混动原理的核心是将燃油发动机和电动机进行有机的结合，使得两种动力系统可以相互补充和协同工作。
BYD秦采用了串联式混合动力系统，即电动机和发动机通过一个传动装置相连，共同驱动车辆。
在行驶过程中，电动机主要提供低速和中速驱动力，而发动机则主要在高速行驶时提供动力支持。
当车辆启动时，首先由电动机提供动力，这时候车辆处于纯电动模式下。
在低速行驶时，电动机的动力输出能够满足车辆的需求，这时候发动机处于关闭状态，车辆实现了零排放和零油耗的目标。
当车速逐渐增加到一定程度时，发动机会自动启动，并开始提供动力。
此时，电动机和发动机通过传动装置共同驱动车辆，形成了混合动力模式。
在高速行驶时，发动机的动力输出更加充足，可以满足车辆的需求，并且还可以帮助电动机进行充电，提高电池的续航里程。
BYD秦采用了先进的能量管理系统，通过智能控制和调节，实现了电动机和发动机的无缝切换和协同工作。
在车辆行驶过程中，能量管理系统会根据车速、加速度和驾驶模式等因素，动态调整电动机和发动机的输出功率和工作状态，以达到最佳的燃油经济性和动力性能。
插电式混动技术的优势在于它可以兼顾电动汽车的环保性和传统汽车的驾驶性能。
电动机的使用可以减少尾气排放和油耗，提高能源利用率，特别是在城市交通拥堵的情况下，电动模式下的车辆更加环保和经济。
而发动机的使用则可以提供更高的动力输出和长途行驶的可靠性，解决了纯电动汽车续航里程不足的问题。
BYD秦的插电式混动原理通过电动机和发动机的协同工作，实现了燃油经济性和驾驶性能的平衡。
它是一种先进的汽车动力技术，代表了未来汽车发展的方向。
随着科技的不断进步和环保意识的提高，插电式混动汽车将会在未来得到更广泛的应用。
比亚迪秦dmi超级混动工作原理
比亚迪秦dmi超级混动工作原理比亚迪秦DMi超级混动是一款采用混合动力系统的汽车，它的工作原理是结合了内燃机和电动机的优势，通过对能源的高效利用，实现更低的燃油消耗和更低的尾气排放。
首先，比亚迪秦DMi超级混动搭载了一台1.5L内燃机。
这台内燃机是以汽油为燃料，通过燃烧产生动力驱动汽车前进。
当需要更大的动力输出时，内燃机会自动启动。
其次，比亚迪秦DMi超级混动还搭载了一台电动机。
这台电动机通过电能驱动汽车前进。
电能来自于高能量密度的电池组，比如锂离子电池。
电动机在起步时提供高扭矩输出，能够迅速将车辆推动起来。
在比亚迪秦DMi超级混动中，内燃机和电动机的切换是根据车辆需求、驾驶行为和电池电量等因素自动调节的。
在启动时，电动机为主要动力源，快速将车辆推向设计速度。
当车速达到一定值或加速需求增大时，内燃机会逐渐启动，提供额外的动力。
此外，比亚迪秦DMi超级混动还采用能量回收系统。
在制动和减速过程中，电动机会转变为发电机，将制动能量转化为电能储存在电池中，以便后续使用。
这种能量回收系统可以最大限度地提高能源利用率，减少能量的浪费。
总的来说，比亚迪秦DMi超级混动的工作原理就是通过内燃机和电动机的协同工作，根据驾驶需求自动切换动力源，并利用能量回收系统提高能源利用效率。
这种混合动力系统可以在节省燃油消耗和减少尾气排放的同时，提供更强大的动力和更稳定的行驶性能。
对于消费者来说，选择比亚迪秦DMi超级混动不仅可以降低日常用车成本，还可以减少对环境的影响。
同时，了解比亚迪秦DMi超级混动的工作原理，可以帮助驾驶员更好地驾驶和使用这款车型，最大限度地发挥其性能优势，提高驾驶体验。
通过对比亚迪秦DMi超级混动工作原理的理解，我们可以看到混合动力技术在未来汽车发展中的重要性。
混合动力系统可以为驾驶员提供更多选择和更高效的能源利用方式，是可持续出行的重要一环。
比亚迪秦DMi超级混动作为混合动力汽车的佼佼者，不仅展现了比亚迪在新能源汽车领域的技术实力，也为消费者提供了一种更环保、更经济、更舒适的出行方式。
比亚迪秦低压电池管理系统工作原理及检修
比亚迪秦低压电池管理系统工作原理及检修比亚迪秦是一款混合动力车型，采用了低压电池管理系统。
低压电池管理系统是指对车辆低压电池的管理和控制系统，它能够监测电池的状态、保护电池的安全和延长电池的使用寿命。
本文将从工作原理和检修两个方面来介绍比亚迪秦的低压电池管理系统。
一、工作原理比亚迪秦的低压电池管理系统主要由电池管理单元（BMU）和电池控制单元（BCU）组成。
BMU负责监测电池的电压、电流、温度等参数，控制电池的充放电过程；BCU负责接收BMU的指令，并根据指令控制电池的工作状态。
低压电池管理系统的工作原理如下：1. 电池状态监测：BMU通过传感器实时监测电池的电压、电流和温度等参数，以及电池的健康状态。
通过这些数据，系统可以判断电池的剩余容量、充电状态和放电状态，为车辆提供准确的电池信息。
2. 充电控制：根据电池的实际状态，BCU通过控制充电器的工作来控制电池的充电过程。
当电池电量较低时，充电器会自动开始充电；当电池电量接近满时，充电器会自动停止充电，以避免过充。
3. 放电控制：BCU可以根据车辆的需求控制电池的放电过程。
当车辆需要动力时，BCU会根据车辆的工况和驾驶者的需求，控制电池释放电能，为车辆提供动力。
4. 温度控制：BMU会监测电池的温度，并通过控制系统来控制电池的温度。
当电池温度过高时，系统会采取措施进行散热，以保护电池的安全和延长电池的使用寿命。
二、检修方法低压电池管理系统的检修主要包括对BMU和BCU的检查和故障排除。
具体方法如下：1. 检查电池连接线：检查电池连接线是否松动或脱落，确保连接稳固。
2. 检查传感器：检查电池传感器是否正常工作，如电压传感器、电流传感器和温度传感器等。
如果传感器故障，应及时更换。
3. 检查充电器：检查充电器是否正常工作，如充电器电源是否正常、充电电流是否正常等。
如果充电器故障，应进行维修或更换。
4. 检查控制系统：检查BCU是否正常工作，如是否能够接收BMU 的指令，并根据指令控制电池的充放电过程。
