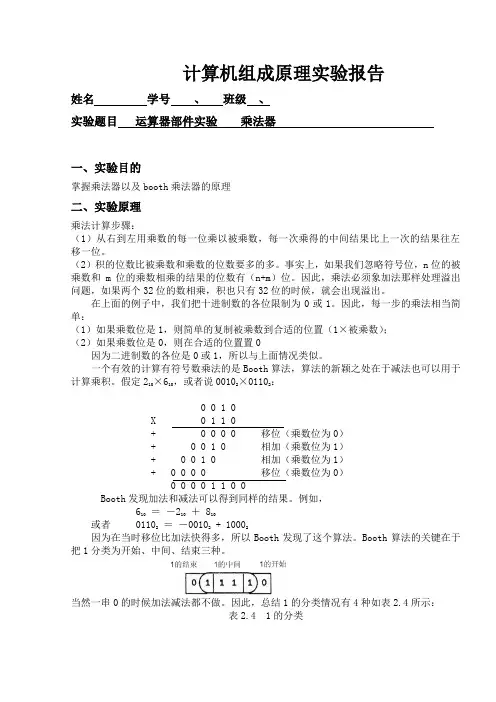

计算机组成原理实验报告姓名学号、班级、实验题目运算器部件实验乘法器一、实验目的掌握乘法器以及booth乘法器的原理二、实验原理乘法计算步骤：（1）从右到左用乘数的每一位乘以被乘数，每一次乘得的中间结果比上一次的结果往左移一位。
（2）积的位数比被乘数和乘数的位数要多的多。
事实上，如果我们忽略符号位，n位的被乘数和m位的乘数相乘的结果的位数有（n+m）位。
因此，乘法必须象加法那样处理溢出问题，如果两个32位的数相乘，积也只有32位的时候，就会出现溢出。
在上面的例子中，我们把十进制数的各位限制为0或1。
因此，每一步的乘法相当简单：（1）如果乘数位是1，则简单的复制被乘数到合适的位置（1×被乘数）；（2）如果乘数位是0，则在合适的位置置0因为二进制数的各位是0或1，所以与上面情况类似。
一个有效的计算有符号数乘法的是Booth算法，算法的新颖之处在于减法也可以用于计算乘积。
假定210×610，或者说00102×01102：0 0 1 0X 0 1 1 0+ 0 0 0 0 移位（乘数位为0） + 0 0 1 0 相加（乘数位为1） + 0 0 1 0 相加（乘数位为1） + 0 0 0 0 移位（乘数位为0） 0 0 0 0 1 1 0 0Booth发现加法和减法可以得到同样的结果。
例如，610＝－210＋ 810或者 01102＝－00102+ 10002因为在当时移位比加法快得多，所以Booth发现了这个算法。
Booth算法的关键在于把1分类为开始、中间、结束三种。
当然一串0的时候加法减法都不做。
因此，总结1的分类情况有4种如表2.4所示：表2.4 1的分类当前位当前位右边的位分类1 0 1的开始1 1 1的中间0 1 1的结束0 0 0的中间Booth算法则是根据乘数的相邻2位来决定操作，第一步根据相邻2位的4种情况来进行加或减操作，第二步仍然是将积寄存器右移。
算法描述如下：（1）根据当前位和其右边的位，做如下操作：00：0的中间，无任何操作；01：1的结束，将被乘数加到积的左半部分；10：1的开始，积的左半部分减去被乘数；11：1的中间，无任何操作。
