公路工程试验规程.
公路土工试验规程jtg3430-2020
公路土工试验规程jtg3430-2020公路土工试验规程jtg3430-2020是中国国家交通运输部发布的最新版本的公路土工试验规范。
该规范对公路工程中土工材料的试验方法、试验参数和试验评价标准等进行了详细的规定，旨在保证公路土工材料试验的科学性、准确性和标准化。
该规范主要包括以下几个方面的内容：1.试验材料的要求：规定了试验材料的选择原则和试验前的准备工作。
要求试验前仔细检查试验样品的状态，确保其符合规定的质量要求。
2.试验方法的选择：规定了公路土工试验中常用的试验方法，例如压缩试验、剪切试验、抗拉试验等。
根据试验目的和试验材料的特性，选择相应的试验方法进行。
3.试验参数的评估：规定了公路土工试验所得数据的评估方法。
通过对试验数据的统计分析和计算，评估土工材料的物理力学性质和工程性能。
4.试验评价标准的制定：规定了公路土工试验评价标准的制定方法。
通过对试验结果进行比较和分析，制定适用于该材料的试验评价标准，以指导公路工程中土工材料的使用和验收。
5.试验结果的报告和记录：规定了公路土工试验结果的报告和记录要求。
要求试验人员准确记录试验过程中的所有数据和观察结果，并编写完整的试验报告，以便后续的分析和评价。
公路土工试验规程jtg3430-2020的发布，对于加强公路工程土工材料试验工作具有重要意义。
它为公路工程中土基处理、路堤填筑、路面铺装等工程环节提供了科学准确的试验方法和评价标准，帮助工程师更好地选择土工材料，并保证工程质量的可控性和稳定性。
公路土工试验规程的制定与推广，对于提高公路工程建设水平、推动交通运输事业发展和保障人民出行安全也起到了积极的推动作用。
不仅为公路工程提供了更加可靠的土工材料选择，而且为科学评价和验收土工材料做出了规定，保证了公路工程的建设质量和施工安全。
综上所述，公路土工试验规程jtg3430-2020的发布是中国国家交通运输部为了规范公路工程中土工材料试验工作而制定的标准，它具有重要的理论意义和实践意义，并对于推动公路工程建设质量的提高起到了重要的作用。
jtg 3430—2020公路土工试验规程
jtg 3430—2020公路土工试验规程
JTG 3430-2020公路土工试验规程是中国公路工程行业的一个技术规范，规定了公路土工试验的方法和要求。
该规程的主要内容包括以下几个方面：
1. 试验设备和仪器的要求：规定了土工试验所需的仪器设备的要求，包括试验设备的技术指标、仪器的精度和准确度等。
2. 试验土样的取样与制备：规定了取样点的选择、土样的采集方法、土样制备的要求和技术细节，包括土样的湿度控制、颗粒分布等。
3. 压实试验：详细介绍了压实试验的方法和步骤，包括压实曲线绘制、荷载施加方式、试验土样的制备要求等。
4. 剪切试验：规定了剪切试验的方法和步骤，包括剪切试验设备的选择、试验土样的制备、剪切速度和剪切强度的测定等。
5. 渗透试验：介绍了渗透试验的方法和步骤，包括渗透试验设备的选择、试验土样的制备、渗透系数的测定等。
6. 扩散试验：规定了扩散试验的方法和步骤，包括扩散试验设备的选择、试验土样的制备、土样状态的控制和扩散系数的测定等。
7. 荷载试验：介绍了荷载试验的方法和步骤，包括荷载试验设备的选择、荷载施加方式、试验土样的制备要求等。
8. 数据处理与分析：详细说明了试验数据的处理与分析方法，包括计算方法、数据图表的绘制等。
JTG 3430-2020公路土工试验规程的实施，可以保证公路土工材料的试验结果准确可靠，为公路工程的设计和施工提供科学依据。
公路工程集料试验规程
公路工程集料试验规程
公路工程集料试验规程是公路建设领域中非常重要的一项规范，它规定了集料试验的具体步骤和要求，旨在保证公路工程建设中集料的质量和稳定性。
首先，公路工程集料试验规程明确了试验的目的和范围。
试验的目的是为了确定集料的物理性质和力学性能，包括骨料的粒度、吸水率、强度、耐磨性等。
试验的范围则包括粗骨料、细骨料、填充料等不同类型的集料。
其次，公路工程集料试验规程规定了试验的具体步骤和方法。
试验前需要对试验设备进行校准和检查，并对试验样品进行制备和标识。
试验方法包括筛分试验、比重试验、吸水率试验、抗压强度试验等多种不同的试验方法，其中每种试验方法都有具体的步骤和要求。
最后，公路工程集料试验规程还规定了对试验结果的评价标准和要求。
试验结果需要按照规程中的要求进行评价和记录，不同类型的集料有不同的评价标准。
同时，规程还要求对试验结果进行统计分析，以评估集料的质量和稳定性。
总的来说，公路工程集料试验规程是公路建设领域中非常重要的一项
规范，它对保证公路工程质量和稳定性有着至关重要的作用。
公路工程建设单位和试验机构都应该按照规程的要求进行集料试验，并在试验结果的评价和记录方面严格遵守规程的规定。
公路工程现场检测试验规程
公路工程现场检测试验规程公路工程现场检测试验规程因检测项目的不同而有所差异，以下是一些常见的公路工程现场检测试验规程相关要点：《公路路基路面现场测试规程》（JTG 3450-2019）：适用范围：适用于公路路基路面的现场调查、工程质量检测以及技术状况检测。
主要内容：涵盖了现场抽样、几何尺寸、压实度、平整度、承载能力、水泥混凝土强度、抗滑性能、渗水、路基路面损坏等方面的测试方法。
例如，压实度检测有灌砂法、环刀法、核子密度仪法等，不同的方法适用于不同的路基路面材料和工程情况；平整度检测有 3 米直尺法、连续式平整度仪法等。
特点与注意事项：该规程注重与其他标准的衔接，吸纳了先进测试技术，规范了测试数据处理。
在使用时，需合理选择适用的测试方法，关注现场抽样方法的应用，重视仪器设备的量值溯源。
《公路土工试验规程》（JTG 3430-2020）：试验项目：包括土的物理性质试验（如颗粒分析、液塑限测定、击实试验等）、土的力学性质试验（如固结试验、直剪试验、三轴压缩试验等）以及土的化学性质试验等。
这些试验用于确定土的工程性质，为公路路基的设计、施工提供依据。
操作要求：对于每个试验项目，规程详细规定了试验仪器的要求、试验步骤、数据处理方法以及试验结果的判定标准。
例如，击实试验中对击实筒的尺寸、击实锤的重量和落距等都有明确规定，以保证试验结果的准确性。
《公路工程集料试验规程》（JTG 3432—2024）：集料分类与检测项目：集料分为粗集料和细集料，检测项目包括集料的颗粒级配、密度、吸水率、含泥量、针片状颗粒含量、压碎值等。
这些指标对于集料的质量评价和在混凝土、沥青混合料中的应用具有重要意义。
试验方法与标准：规程规定了各种检测项目的试验方法，如筛分试验用于测定集料的颗粒级配，网篮法用于测定集料的密度等。
对于试验结果，根据不同的公路工程等级和使用要求，规定了相应的合格标准。
《公路水泥及水泥混凝土试验规程》（JTG 3420-2020）：水泥试验：包括水泥的细度、标准稠度用水量、凝结时间、安定性、胶砂强度等试验。
公路工程试验规程完整
第一章土工试验第一节土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。
二、适用范围粘质土、粉质土、砂类土和有机质土类。
三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。
称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。
五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定：含水量（％）允许平行差值（％）5以下 0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。
二、主要仪器设备称量盒（定期调整为恒质量）。
天平：感量0.01g。
酒精：纯度95％。
三、其余同“烘干法”第二节土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。
二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。
天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。
最大粒径小于10mm的土300-900g。
最大粒径小于20mm的土1000-2000g。
最大粒径小于40mm的土2000-4000g。
最大粒径大于40mm的土4000g以上。
四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。
当小于2mm的颗粒如用四分法缩分取样时，试样中小于某粒径的颗粒质量占总质量的百分数： X=(a/b)×p×100式中：a－通过2mm筛的试样中小于某粒径的颗粒质量，g；b－通过2mm筛的土样中所取试样的质量，g；p－粒径小于2mm的颗粒质量百分数。
公路工程石料试验规程
公路工程石料试验规程公路工程石料试验规程是指在公路建设过程中对石料进行试验的一套规范和标准。
这些试验的目的是评估石料的物理性质、力学性质和工程性能，以便确定其适用于公路工程的特定用途。
下面将详细介绍公路工程石料试验规程的各个方面。
一、试验目的和范围1.1 试验目的公路工程石料试验的主要目的是确定石料材料是否符合设计要求，以及评估其在实际使用中的性能。
通过这些试验可以确定石料的强度、抗压性能、抗冻融性能、耐久性等关键指标，从而选择合适的材料用于公路建设。
1.2 试验范围公路工程石料试验包括对原始石料样品进行采集和制备，并对其进行物理性质、力学性质和工程性能等方面的测试。
具体包括颗粒分析、密度测定、吸水率测定、抗压强度测试、冻融循环试验等内容。
二、试验方法和步骤2.1 采集样品首先需要在实际工程中采集石料样品。
采集时应注意避免污染和混杂，保证样品的代表性。
采集的样品应根据规定的数量和尺寸进行划分和打包，以便后续试验。
2.2 制备试样采集到的石料样品需要经过制备处理才能进行试验。
制备试样包括对原始石料进行筛分、洗涤等处理，以获得符合要求的试验样品。
2.3 物理性质测试物理性质测试是对石料的颗粒分布、密度、吸水率等指标进行测定。
其中，颗粒分析是通过筛分方法确定不同粒径范围内颗粒的含量百分比；密度测定是通过测量单位体积内石料质量来计算其密度；吸水率测定是通过将石料样品置于水中浸泡一段时间后，测量其吸水前后的质量变化来计算吸水率。
2.4 力学性质测试力学性质测试主要是对石料抗压强度进行测定。
常用的方法包括压缩试验和间接拉伸试验。
压缩试验是将石料放置在压力机上，施加一定的压力，测量其抗压强度；间接拉伸试验是通过拉伸试样来测定石料的抗拉强度。
2.5 工程性能测试工程性能测试是对石料在实际使用中的性能进行评估。
常用的方法包括冻融循环试验和耐久性试验。
冻融循环试验是将石料样品放置在冷冻箱中进行多次循环冻结和解冻，观察其变化情况；耐久性试验是通过模拟实际使用条件下的荷载和环境作用，评估石料的耐久性和稳定性。
公路工程集料试验规程2024
公路工程集料试验规程2024公路工程是国家基础设施建设的重要组成部分，而公路工程中的集料试验又是至关重要的环节。
公路集料试验规程是对集料试验进行规范的文件，对于保障公路工程质量、提高公路工程技术水平具有重要作用。
因此，制定一份科学、合理的公路工程集料试验规程尤为重要。
下面我们就来详细探讨公路工程集料试验规程2024。
一、前言公路工程集料是指用于铺筑路面、铺装路基的石料，对集料的质量特性进行试验是评价其是否适用于公路工程使用的必要过程。
公路工程集料试验规程2024的制定是为了规范公路工程集料试验工作，保证试验结果的可靠性，提高公路工程质量，适应国家对公路工程建设不断提出的新要求。
二、试验设备及试验原理公路工程集料试验设备主要包括筛分仪、黏度计、湿度计、密度计等。
这些设备可以辅助工程技术人员对集料的物理和化学性能进行检测，以评价其适用性。
通过试验设备对集料进行筛分、黏度、湿度、密度等试验，可以为公路工程的设计和施工提供重要依据。
三、试验项目及方法公路工程集料试验规程2024对试验项目和方法进行了详细说明。
试验项目主要包括集料筛分试验、集料黏度试验、集料湿度试验、集料密度试验等。
试验方法方面，规程对每个试验项目的具体操作步骤，仪器的使用方法，数据的记录和分析等进行了规定，确保试验结果的准确性和可靠性。
四、试验数据的分析与评价公路工程集料试验规程2024要求对试验数据进行分析与评价。
这部分主要对试验数据的统计分析、数据的可比性、试验结果的合格判断等进行了规定，确保试验结果能够客观、真实地反映集料的质量特性。
通过对试验数据的分析与评价，可以为公路工程的设计和施工提供科学依据。
五、质量控制与质量保证公路工程集料试验规程2024要求加强质量控制与质量保证。
制定质量控制程序、加强人员培训、保证试验设备的有效性和准确性等，都是为了保障试验结果的可靠性。
加强质量控制与质量保证能够有效提高公路工程集料试验工作的科学性和规范性，为公路工程的设计和施工提供可靠保障。
公路土工试验规程
公路土工试验规程
公路土工试验是研究道路、桥梁等建筑物的地基的基础试验，规程包
括以下几个方面：
一、土壤样品的采集。
须按所研究地段的实际条件，选择可能影响地
基工程有效性和可靠性的土壤样品，采集工作应尽量保证样品本质特性的
保持。
二、土壤试验。
根据需要，对采集的土壤样品做各种土壤试验，进行
物理、力学、化学性质等指标的研究，可以确定地基的稳定性及有效性。
三、试验报告分析。
对上述实验结果，要准备相应的试验报告，客观
描述测试样品的状态特征，同时要合理地分析试验结果，并提出相应的地
基建设及维护措施。
四、现场试验。
为确保地基工程的可靠性，还需进行现场试验，主要
有多次抽桩承载试验、灌注试验和冲击试验等。
针对具体的地基工程，可以结合实际情况对上述的试验规程进行修改，以确保地基的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

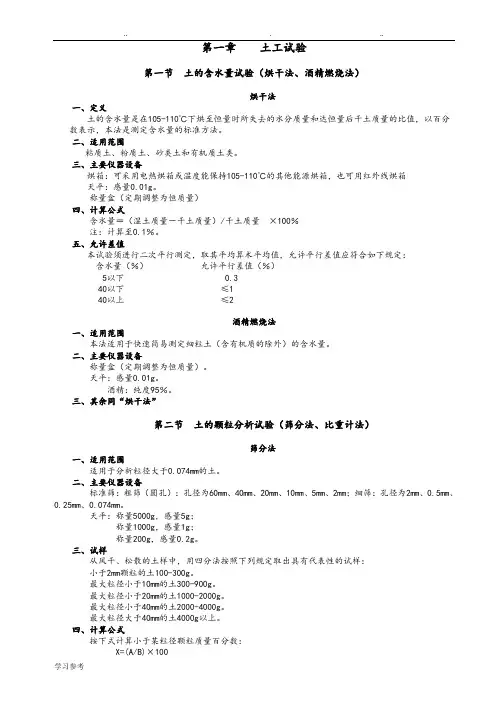

第一章土工试验第一节土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。
二、适用范围粘质土、粉质土、砂类土和有机质土类。
三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。
称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。
五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定：含水量（％）允许平行差值（％）5以下0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。
二、主要仪器设备称量盒（定期调整为恒质量）。
天平：感量0.01g。
酒精：纯度95％。
三、其余同“烘干法”第二节土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。
二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。
天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。
最大粒径小于10mm的土300-900g。
最大粒径小于20mm的土1000-2000g。
最大粒径小于40mm的土2000-4000g。
最大粒径大于40mm的土4000g以上。
四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。
当小于2mm的颗粒如用四分法缩分取样时，试样中小于某粒径的颗粒质量占总质量的百分数：X=(a/b)×p×100式中：a－通过2mm筛的试样中小于某粒径的颗粒质量，g；b－通过2mm筛的土样中所取试样的质量，g；p－粒径小于2mm的颗粒质量百分数。
关于不均匀系数的计算：Cu=d60/d10式中：Cu－不均匀系数；d60－限制粒径，即土中小于该粒径的颗粒质量为60％的粒径，mm；d10－有效粒径，即土中小于该粒径的颗粒质量为10％的粒径，mm；比重计法一、适用范围本法适用于分析粒径小于0.074mm的土。
二、主要仪器设备比重计：（1）甲种比重计：刻度单位以摄氏20℃时，每1000 ml悬液内所含土质量的克数表示，刻度为－5～50，最小分度值为0.5。
（2）乙种比重计：刻度单位以摄氏20℃时悬液的比重表示，刻度为0.995～1.020，最小分度值为0.0002。
量筒：容积为1000ml，内径为60mm，高度为350±10mm，刻度为0～1000ml。
细筛：孔径为2mm，0.5mm，0.25mm;洗筛：孔径为0.074mm。
天平：称量100g，感量0.1g；称量100g（或200g），感量0.01g。
温度计：测量范围0～50℃，精度0.5℃。
洗筛漏斗：上口径略大于洗筛直径，下口直径略小于量筒直径。
煮沸设备：电热板或电砂浴。
搅拌器：底板直径50mm，孔径约3mm。
三、试样比重计分析土样应采用风干土。
土样充分碾散，通过2mm筛（土样风干可在烘箱内以不超过50℃温度鼓风干燥）。
求出土样的风干含水量，并按下式计算试样干质量为30g时所需的风干土质量。
准确至0.01g.m=ms(1+0.01w)式中：m-风干土质量，g；ms-比重计分析所需干土质量，g；w-风干土的含水量，％。
四、计算公式小于某粒径的试样质量占试样总质量的百分比按下列公式计算：1 甲种比重计2X=100×Cg(Rm+Rt-Cd)/ms式中：X-小于某粒径的土质量百分数，％；ms-试样质量（干土质量），g；Cg-比重校正值Mt－温度校正值；Cd-分散剂校正值；Rm-甲种比重计读数。
2 乙种比重计4X=100×V×Cg[(Rm-1)+mt-Cd]×ρw20式中：V-悬液体积（＝1000ML）；ρw20－20℃时水的密度，g/cm^3Rm-乙种比重计读数。
其余同前。
第三节土的液塑限联合测定试验一、目的联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。
二、适用范围适用于粒径不大于0.5mm、有机质含量不大于试样总质量5％的土。
三、主要仪器设备LP-100液限塑限联合测定仪；锥质量为100g，锥角为30度，度数显示形式宜采用光电式、游标式、百分表式。
盛土杯：直径5mm，深度4～5cm。
天平：称量200g，感量0.01g。
第四节土的击实试验一、目的本试验分轻型击实和重型击实。
小试筒适用于粒径不大于25mm的土，大试筒适用于粒径不大于38mm的土。
二、仪器设备标准击实仪：分轻重型两种。
天平：感量：0.01g。
台秤：称量10kg，感量5g。
园孔筛：孔径38mm、25mm、19mm、5mm各1个。
拌和工具：400mm×600mm、深70mm的金属盘、土铲。
三、计算公式干密度＝湿密度/（1+0.001ω）式中：ω－含水量，％。
第五节土的承载比（CBR）试验（室内）一、适用范围试样的最大粒径宜控制在25mm以内，最大不得超过38mm。
二、结果整理1.一般采用灌入量为2.5mm时的单位压力与标准压力之比作为材料的承载比（CBR）:即：CBR=(P/7000)*100同时计算灌入量为5mm时的承载比：CBR=(P/10500)*10式中：CBR——承载比，％；P——单位压力，kpa。
如灌入量为5mm时的承载比大于2.5mm时的承载比，则试验要重做。
如结果仍然如此则采用2.5mm 时的承载比。
2.试件的湿密度公式：p=(m2-m1)/2177式中：p——试件的湿密度，g/cm3m1——试筒和试件的合质量，gm2——试筒的容积，cm3试件的干密度公式：pd=p/(1+0.01w)式中：pd——试件的干密度，g/cm3w——试件的含水量三、精度要求如根据3个平行试验结果计算得的承载比变异系数Cv大于12％，限额去掉一个偏离大的值，取其余2个结果的平均值。
如Cv小于12％，且3个平行试验结果计算的干密度偏差小于0.03g/cm3，则去掉一个偏离大的值，取其2个结果的平均值。
第六节土的烧失量试验一、仪器设备高温炉：自动控制温度达1300℃。
分析天平：称量100g瓷坩锅、干燥器、坩埚钳等二、试验步骤称取通过1mm筛孔的烘干土时称准到0.0001g；重复灼烧称量，至少两次质量相差小于0.5mg，即为恒量。
至少做一次平行试验。
三、结果整理烧失量（％）＝[m-(m2-m1)]*100/mm--烘干土样质量，gm1--空坩埚质量，gm2--灼烧后土样＋坩埚质量，g烧失量测定结果允许偏差测定值绝对偏差相对偏差>50 < 0.9 1.0～1.550～30 < 0.7 1.5～2.030～10 < 0.5 2.0～3.010～5 < 0.3 3.0～4.05～1 < 0.2 4.0～5.01～0.1 < 0.05 5.0～6.00.1～0.05 < 0.006 6.0～8.00.05～0.01 < 0.004 8.0～10.00.01～0.005 < 0.001 10.0～120.005～0.001 < 0.0006 12～15.0< 0.001 < 0.00015 15.0～20.0第七节土的有机质含量试验一、适用范围本测定方法适用与有机质含量不超过15％的土。
测定方法采用重铬酸钾容量法棗油浴加热法二、整理结果有机质含量计算公式：有机质(%)=CFeSO4 (V' FeSO4-V FeSO4)*0.003*1.724*1.1*100/ms 式中：CFeSO4 ―――硫酸亚铁标准溶液的浓度，mol/LV'FeSO4―――空白标定时用去的硫酸亚铁标准溶液的量,mlV FeSO4―――测定土样时用去的硫酸亚铁标准溶液的量,mlm s―――土样质量（将风干土换算为烘干土），g0.003―――1/4碳原子的摩尔质量，g/mmol1.724―――有机碳换算成有机质的系数；1.1―――氧化校正系数第八节土的综合毛体积密度试验一、目的和适用范围本方法适用于测定粒径小于3mm土样的毛体积密度。
二、仪具与材料吊篮，溢水槽，烘箱，标准筛，盛水容器三、试验步骤1、取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少高出试样2cm，轻轻搅动土样，使附着在土样上的气泡逸出。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。
3、调节水温在15℃－25℃范围内。
将试样移入吊篮中。
溢流水槽中的水面高度由水槽的溢流孔控制，维持不变。
称取土样的水中质量（mw）。
4、提起吊篮，稍稍滴水后，将试样倒入浅搪瓷盘中，或直接将土样倒在拧干的湿毛巾上。
5、立即在保持表干状态下，和负温取土样的表干质量（mf）。
6、将土样置于浅盘中，放入105℃±5℃的烘箱中烘干至恒重。
取出浅盘，放在带盖的容器中冷却至室温，称取土样的烘干质量（ma）。
7、对同一规格的土样应平行试验两次，取平均值作为试验结果。
四、计算γb=ma/(mf-mw)γb－土样的毛体积相对密度mf－土样的表干质量mw－土样的水中质量ρb=γb*ρT或ρb=(γb-αT)*ρwρb－土样的毛体积密度（g/cm^3）ρT－试验温度T时水的密度αT－度验温度T时的温度修正系数ρw－水在4℃时的密度土的综合毛体积密度试验（容量瓶法）试验方法二一、目的和适用范围本方法适用于测定粒径大于3mm土样的毛体积密度。
二、仪器设备天平或浸水天平，容量瓶，烘箱，标准筛三、试验步骤1、取试样一份装入容量瓶中，注入洁净的水，水面高出试样，轻轻摇动容量瓶，使附着在土样上的气泡逸出。
盖上玻璃片，在室温下浸水24h。
2、向瓶中加水至水面凸出瓶口，然后盖上容量瓶塞，或用玻璃片沿广口瓶迅速滑行，使其紧贴瓶口水面，玻璃片与水面之间不得有空隙。
3、确认瓶中没有气泡，擦干瓶外的水分后，称取土样、水、瓶及玻璃片的总质量。
4、将试样倒入浅搪瓷盘中，稍稍倾斜搪瓷盘，倒掉流动的水，再用毛巾吸干漏出的自由水。
需要时可称取带表面水的试样质量。
5、用拧干的湿毛巾轻轻擦干颗粒的表面水，至表面看不到发亮的水迹，即为饱和面干状态。
6、立即称取饱和面干土样的表干质量。
