桥梁振动特性研究
城市轨道高架桥梁振动传递特性分析

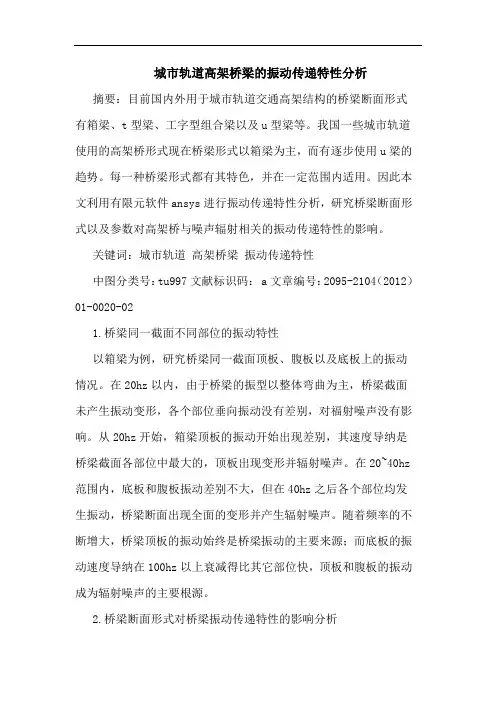

城市轨道高架桥梁的振动传递特性分析摘要：目前国内外用于城市轨道交通高架结构的桥梁断面形式有箱梁、t型梁、工字型组合梁以及u型梁等。
我国一些城市轨道使用的高架桥形式现在桥梁形式以箱梁为主，而有逐步使用u梁的趋势。
每一种桥梁形式都有其特色，并在一定范围内适用。
因此本文利用有限元软件ansys进行振动传递特性分析，研究桥梁断面形式以及参数对高架桥与噪声辐射相关的振动传递特性的影响。
关键词：城市轨道高架桥梁振动传递特性中图分类号：tu997文献标识码： a文章编号：2095-2104（2012）01-0020-021.桥梁同一截面不同部位的振动特性以箱梁为例，研究桥梁同一截面顶板、腹板以及底板上的振动情况。
在20hz以内，由于桥梁的振型以整体弯曲为主，桥梁截面未产生振动变形，各个部位垂向振动没有差别，对福射噪声没有影响。
从20hz开始，箱梁顶板的振动开始出现差别，其速度导纳是桥梁截面各部位中最大的，顶板出现变形并辐射噪声。
在20~40hz 范围内，底板和腹板振动差别不大，但在40hz之后各个部位均发生振动，桥梁断面出现全面的变形并产生辐射噪声。
随着频率的不断增大，桥梁顶板的振动始终是桥梁振动的主要来源；而底板的振动速度导纳在100hz以上衰减得比其它部位快，顶板和腹板的振动成为辐射噪声的主要根源。
2.桥梁断面形式对桥梁振动传递特性的影响分析本小节研究了以下三种桥梁断面形式工况：工况1:单箱单室箱型梁；工况2:双箱单室箱型梁；工况3:u型梁。
根据以上三种工况建立相应的有限元模型，探讨桥梁断面形式对高架桥梁结构与噪声辐射相关的振动传递特性的影响。
在20hz 以内，各种桥梁形式的底板垂向振动差别不大，桥梁以垂向弯曲为主；在20hz以上，不同桥梁的振动幅度发生较大的改变。
u型梁的底板垂向振动明显大于其他两种桥梁断面形式，其辐射噪声最大。
对于两种箱梁，二者的振动变化规律比较接近。
在30~100hz频率范围，单箱单室箱梁底板的垂向振动略大于双箱单室箱梁；而在100hz以上频段，双箱单室箱梁底板的振动速度导纳衰减更快，说明在该频段双箱单室梁的减振降噪作用效果优于单箱单室箱梁。
结构动力学中的桥梁振动分析
结构动力学中的桥梁振动分析结构动力学是研究结构物在外力作用下的运动规律和动力响应的学科，桥梁振动分析则是结构动力学中一个重要的研究领域。
桥梁作为重要的交通工程构筑物，其振动特性对桥梁结构的安全性和使用寿命有着举足轻重的影响。
在本文中，我们将探讨结构动力学中的桥梁振动分析的方法和应用。
I. 桥梁振动的基本概念桥梁振动是指桥梁结构在受到外力作用后发生的振荡现象。
振动一般可分为自由振动和强迫振动两种类型。
自由振动是指桥梁在无外界干扰作用下的自身振动，其频率和振型由桥梁的固有特性决定。
而强迫振动是指桥梁受到外力激励后的振动，外力的频率可能与桥梁的固有频率一致或不一致。
II. 桥梁振动分析的方法1. 等效刚度法等效刚度法是一种常用的桥梁振动分析方法。
它将桥梁视为一根等效梁，通过对等效梁的刚度特性进行建模和计算，得到桥梁的动态响应。
等效刚度法适用于简化桥梁结构的复杂性，快速获取桥梁的动态特性。
2. 有限元法有限元法是一种较为精确的桥梁振动分析方法。
它将桥梁结构进行离散化，将结构划分为许多小单元，在每个小单元中建立动力学方程，并求解整个结构的动态响应。
有限元法适用于复杂桥梁结构的振动分析，可以考虑各种边界条件和非线性因素的影响。
III. 桥梁振动分析的应用1. 桥梁设计桥梁振动分析可以帮助工程师评估桥梁结构的稳定性和安全性。
通过分析桥梁的自由振动频率和振型，可以选择合适的结构参数，减小桥梁的共振效应，提高桥梁的抗震性能。
2. 桥梁监测桥梁振动分析可以用于桥梁的实时监测和健康评估。
通过监测桥梁的动态响应，可以发现结构的异常变形和疲劳损伤，及时采取修复措施，保证桥梁的安全使用。
3. 桥梁改造桥梁振动分析可以用于桥梁的改造和加固设计。
通过分析桥梁的动态响应，可以确定需要加固的部位和加固措施的方案，提高桥梁的承载能力和使用寿命。
IV. 振动控制技术随着科学技术的发展，振动控制技术在桥梁工程中逐渐得到应用。
主动振动控制技术和被动振动控制技术是两种常见的振动控制方法。
力学桥梁振动实验报告
一、实验目的1. 理解桥梁振动的基本原理和影响因素。
2. 通过实验，验证桥梁振动的理论公式，如固有频率、振型等。
3. 掌握桥梁振动实验的基本操作和数据处理方法。
4. 分析桥梁在不同载荷和结构参数下的振动特性。
二、实验原理桥梁振动是指桥梁在外力作用下发生的周期性运动。
根据振动形式，桥梁振动可分为自由振动和强迫振动。
本实验主要研究桥梁的自由振动。
桥梁的自由振动可以由以下公式描述：\[ m\frac{d^2x}{dt^2} + c\frac{dx}{dt} + kx = 0 \]其中，\( m \) 为桥梁的质量，\( x \) 为桥梁的位移，\( t \) 为时间，\( c \) 为阻尼系数，\( k \) 为桥梁的刚度。
桥梁的固有频率 \( \omega_n \) 可以通过以下公式计算：\[ \omega_n = \sqrt{\frac{k}{m}} \]三、实验设备和仪器1. 桥梁振动实验台2. 力传感器3. 数据采集器4. 激振器5. 激光测距仪6. 振动传感器7. 计算机四、实验步骤1. 搭建实验装置：将桥梁振动实验台安装好，连接好力传感器、数据采集器、激振器、激光测距仪和振动传感器。
2. 调整实验参数：根据实验要求，调整桥梁的初始状态，如初始位移、初始速度等。
3. 激发振动：使用激振器激发桥梁振动，同时记录力传感器和振动传感器的数据。
4. 采集数据：使用数据采集器实时采集力传感器和振动传感器的数据，并存储到计算机中。
5. 数据处理：对采集到的数据进行处理，如滤波、计算固有频率、振型等。
五、实验结果与分析1. 固有频率的测定：通过实验数据，计算桥梁的固有频率，并与理论计算值进行比较。
2. 振型的测定：通过实验数据，绘制桥梁的振型图，分析桥梁在不同频率下的振动模式。
3. 影响因素分析：分析桥梁在不同载荷和结构参数下的振动特性，如桥面质量、阻尼系数、刚度等。
六、结论1. 通过实验，验证了桥梁振动的理论公式，并计算出桥梁的固有频率和振型。
桥梁结构的振动与减震控制
桥梁结构的振动与减震控制桥梁结构的振动问题一直以来都备受关注。
随着现代桥梁的跨度和高度不断增加，桥梁结构在遭受外力作用时所产生的振动也日益显著。
对于大跨度、高自振频率的桥梁结构而言，其振动问题已经成为限制工程性能和使用寿命的重要因素。
因此，研究桥梁结构的振动特性，并采取相应的减震控制措施成为提高桥梁结构安全性和舒适性的关键。
1. 桥梁结构的振动特性桥梁结构在遭受外界荷载时，会发生自由振动或强迫振动。
自由振动是指桥梁结构在没有外界激励作用下的自然振动，其振动频率与桥梁的固有特性相关。
强迫振动是指桥梁结构在受到外界激励作用下的振动，外界激励可以是车辆行驶产生的载荷、风速、地震等。
桥梁结构由于体积大且刚性高，振动特性往往比较复杂，可能存在多种振动模态。
了解桥梁结构的振动特性对于进行减震控制具有重要意义。
2. 桥梁结构的减震控制方法（1）被动减震控制：被动减震控制是指通过添加有效阻尼器、质量块等被动元件来消耗桥梁结构振动能量的一种方法。
被动减震控制的主要原理是利用附加的阻尼器阻尼桥梁结构的振动，从而减小结构的加速度响应。
常见的被动减震控制方法包括液体减振器、摩擦阻尼器等。
（2）主动减震控制：主动减震控制是指将传感器、执行器等主动元件应用于桥梁结构，通过采集结构振动响应并进行实时控制，实现对结构振动的主动抑制。
主动减震控制系统具有反馈闭环、自适应调节等特点，能够根据桥梁结构的实时振动状态进行有效的控制，从而减小结构的振动响应。
主动减震控制方法包括电液伺服减震、电流控制阻尼器等。
3. 减震控制技术的应用案例减震控制技术在实际工程中已经得到广泛应用。
例如，日本的“神户大桥”在1995年的阪神大地震中因减震控制系统的作用，减少了地震对桥梁产生的破坏。
另一个例子是位于美国旧金山湾区的“新金门大桥”，该桥梁采用了主动减震控制系统，可以实时监测桥梁的振动状态，并使用伺服阀进行控制，从而减小了桥梁结构的振动响应。
4. 减震控制技术的发展趋势随着科技的不断进步和减震控制技术的研究深入，人们对于桥梁结构振动控制技术的要求也越来越高。
桥梁结构的振动特性与实践案例分析
桥梁结构的振动特性与实践案例分析桥梁结构是现代社会重要的基础设施，它们承载着交通运输的重任，保障着人们的出行安全和经济的发展。
然而，桥梁结构的振动特性对于其稳定性和安全性具有重要影响。
因此，深入了解桥梁结构的振动特性，并通过实践案例分析来探讨解决方法，对于提高桥梁工程的质量和安全性具有重要意义。
首先，桥梁结构的振动特性是指在受到外界激励或自身系统内部激励下，结构会发生振动。
振动特性包括振动频率、振动模态和振动幅值等参数。
振动频率是指桥梁结构在特定的条件下的振动周期，它与结构的刚度和质量密切相关。
振动模态是指桥梁结构在不同振动频率下的振动形态，它与结构的固有频率和振动模态形式有关。
振动幅值是指桥梁结构振动的幅度大小，它与激励的力度和结构的阻尼特性有关。
其次，桥梁结构的振动特性会对结构的稳定性和安全性产生影响。
当桥梁受到外界激励（如风荷载、地震等）时，如果结构的振动频率与激励频率接近甚至相同，就会出现共振现象。
共振会导致结构振幅增大，从而可能引起结构的破坏和倒塌。
此外，结构的振动还会导致桥梁的舒适性下降，对行人和车辆的安全造成威胁。
针对桥梁结构的振动问题，我们可以采取一系列的措施来保障桥梁的稳定性和安全性。
首先，通过结构设计和分析，合理选择结构材料和断面形状，提高桥梁的抗振能力。
其次，进行结构的振动监测与评估，了解结构的振动性能，及时采取相应的措施，如增加阻尼器、加强刚度等。
同时，制定科学合理的维护养护计划，及时发现和修复结构的损伤，防止进一步的振动放大。
本文将通过实践案例分析来探讨桥梁结构的振动特性及其对结构的影响。
以北京市某桥梁为例，该桥梁于1990年建成，经过多年的使用，出现了明显的振动问题。
通过实测数据和有限元分析，我们发现该桥梁的固有频率与甚至接近风荷载频率，导致桥梁受到风荷载时出现共振现象，振幅增大，威胁到行车安全。
因此，我们采取了增加阻尼器和加强结构刚度的措施，在不改变原有结构的情况下有效控制了振动问题。
简支梁的变形与振动分析
简支梁的变形与振动分析简支梁是一种常见的结构形式，广泛应用于桥梁、楼板等工程中。
在实际工程项目中，我们需要对简支梁的变形和振动进行分析，以确保结构的安全性和稳定性。
本文将从数学模型到应用实例，全面深入地探讨简支梁的变形与振动分析。
一、简支梁的基本理论简支梁是在两端支座的约束下，承受集中力或均布力作用下的一种结构形式。
为了研究其变形和振动特性，我们需要建立数学模型。
1. 简支梁的受力分析在进行简支梁的变形和振动分析前，首先需要了解其受力情况。
在两端支座的约束下，简支梁主要受到弯矩和剪力的作用。
通过弯矩和剪力的分析，可以得出简支梁的受力公式，进而计算结构在承受力作用下的变形。
2. 简支梁的变形分析简支梁在受力作用下会发生一定的变形。
根据梁的假设和力学原理，可以建立简支梁的弹性变形方程。
通过求解弹性变形方程，可以得到简支梁在各个位置的变形情况。
3. 简支梁的振动分析在实际工程中，简支梁还可能受到外力的激励，导致振动现象的发生。
为了分析简支梁的振动特性，我们可以建立简支梁的振动微分方程，并求解得到简支梁的振动模态。
二、简支梁的应用实例1. 桥梁工程简支梁在桥梁工程中得到广泛应用。
为了确保桥梁在运行过程中的安全性和稳定性，需要进行简支梁的变形与振动分析。
通过分析得到的变形和振动数据，可以对桥梁的结构参数进行优化，提高桥梁的工作性能。
2. 建筑结构在楼板、屋顶等建筑结构中，简支梁也扮演着重要的角色。
在设计建筑结构时，需要对简支梁进行变形与振动分析，以确保结构的稳定性和安全性。
通过合理调整支座位置或增加梁的截面尺寸，可以改善简支梁的变形和振动特性。
三、总结简支梁的变形与振动分析对于工程项目的设计和施工至关重要。
通过建立数学模型，进行受力分析和变形分析，可以预测结构在实际工况下的变形情况。
同时，通过振动分析，可以了解简支梁的振动特性，为结构的稳定性提供参考。
在实际工程中，我们还可以利用现代软件进行简支梁的有限元分析，获得更加准确的变形和振动数据。
公路桥梁的车桥耦合振动研究的开题报告
公路桥梁的车桥耦合振动研究的开题报告一、研究背景与意义公路桥梁是高速公路运输的重要设施，为了满足日益增长的车辆通行需求，设计者需要考虑桥梁结构在高频振动下的稳定性和牢固性。
在桥梁通行过程中，因车辆的运动产生的振动会反作用到桥梁上，导致桥梁产生弯曲和变形，从而影响安全和舒适性。
车桥是指车辆和桥梁之间的接口，车桥耦合振动是指车辆在桥梁上行驶时由于弹性变形产生的振动传递到桥梁上，同时桥梁对车辆产生的力也会产生振动。
这种耦合振动会显著影响桥梁的稳定性，也会影响车辆的操控能力和乘坐舒适性。
因此，在公路桥梁的设计和施工中，需要考虑车桥耦合振动的影响因素和控制方法，以提高桥梁和车辆的性能和安全性。
二、研究内容和方法本文将从公路桥梁和车辆两个角度入手，研究车桥耦合振动的影响因素和控制方法。
具体研究内容包括：1.公路桥梁的振动特性分析。
首先，对不同类型的桥梁进行振动测试和数值模拟，分析桥梁的自然频率、阻尼比和模态形态等参数，了解桥梁的振动特性。
2.车辆振动特性分析。
通过车辆加速度测试和数值模拟，分析车辆的自然频率、阻尼比和振型等参数，了解车辆振动特性。
3.车桥耦合振动模拟和试验。
通过建立车桥耦合振动模型，进行数值模拟和试验，分析车桥耦合振动的动态响应和传递规律，探究不同因素对车桥耦合振动的影响。
4.车桥耦合振动控制方法研究。
通过对车桥耦合振动的控制方法进行分析和对比，提出针对不同情况的控制策略和措施，以减轻车桥耦合振动对行车安全和乘坐舒适性的影响。
本文将采用有限元方法和试验相结合的方式，综合分析车桥耦合振动的影响因素和控制方法，为公路桥梁的设计和施工提供科学依据和技术支持。
三、预期成果本研究将深入探究公路桥梁和车辆之间的耦合振动机理，分析车桥耦合振动的影响因素和控制方法，提出可行的车桥耦合振动控制策略和措施，具有较高的实用价值和指导意义。
预期成果包括：1.公路桥梁的振动特性研究报告，包括桥梁自然频率、阻尼比和模态形态等参数的测试和分析结果。
桥梁结构动态特性检测方案振动测试技术探索
桥梁结构动态特性检测方案振动测试技术探索作为交通运输的重要组成部分，桥梁的安全性和可靠性一直备受关注。
随着时间的推移，桥梁会受到自然力的影响而发生磨损和损坏，甚至可能导致结构的倒塌。
因此，及时检测桥梁的动态特性，特别是振动状态，对于保障桥梁的安全至关重要。
本文将探讨一种桥梁结构动态特性检测方案，即振动测试技术，以揭示其在桥梁工程中的应用前景。
一、引言桥梁结构的振动测试是通过测量桥梁在外部激励下的振动响应，来分析结构的自然频率、模态形态和振动特性的一种方法。
通过振动测试，可以获得桥梁结构的基本动态参数，进而评估桥梁的结构健康状况。
振动测试技术已经在桥梁工程中得到了广泛应用，为桥梁维护保养和结构优化提供了有效手段。
二、桥梁振动测试技术原理1. 加速度传感器振动测试中常用的传感器是加速度传感器，通过测量加速度信号来获取结构的振动状态。
加速度传感器可以将加速度转换为电信号，并通过数据采集系统记录。
这种传感器具有体积小、测量范围广等优点，在桥梁振动测试中应用广泛。
2. 数据采集系统数据采集系统是振动测试中的关键部分，负责采集传感器的信号并将其转换为数字信号进行处理和分析。
数据采集系统应具备高采样率、大存储容量和数据传输功能，以满足测试的需求。
同时，系统的稳定性和准确性也是评价其性能的重要指标。
三、桥梁振动测试方案1. 测试计划设计在进行桥梁振动测试前，应制定详细的测试计划。
测试计划需要包括测试的时间、地点、测试参数等内容，并根据桥梁的特点和要求确定测试方案。
同时，还需要合理安排测试设备和人员，确保测试工作的顺利进行。
2. 测试前准备工作在进行振动测试前，需要进行充分的准备工作。
首先，对桥梁的结构进行全面检查，以保证测试过程的安全。
然后，根据测试计划设置好传感器和数据采集系统，并进行校准和调试。
此外，还需要保证测试现场的环境条件适宜，以减少外界干扰对测试结果的影响。
3. 振动测试实施振动测试的实施需要按照测试计划进行。
