LED原理及应用概述
LED灯发光原理及发展简史
一、LED结构以及发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，即发光二极管。
晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个P-N结。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。
以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。
经红色滤光片后，光损失90%，只剩下200流明的红光。
而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。
汽车信号灯也是LED光源应用的重要领域。
对于一般照明而言，人们更需要白色的光源。
1998年发白光的LED开发成功。
这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。
GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。
蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。
LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。
现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。

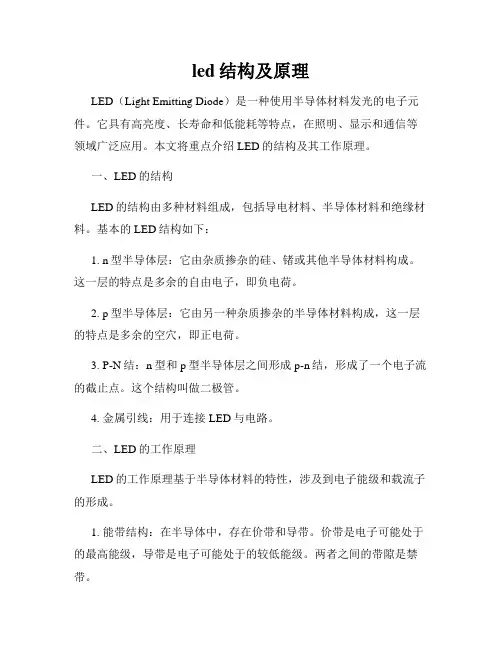

led结构及原理
led结构及原理LED（Light Emitting Diode）是一种使用半导体材料发光的电子元件。
它具有高亮度、长寿命和低能耗等特点，在照明、显示和通信等领域广泛应用。
本文将重点介绍LED的结构及其工作原理。
一、LED的结构LED的结构由多种材料组成，包括导电材料、半导体材料和绝缘材料。
基本的LED结构如下：1. n型半导体层：它由杂质掺杂的硅、锗或其他半导体材料构成。
这一层的特点是多余的自由电子，即负电荷。
2. p型半导体层：它由另一种杂质掺杂的半导体材料构成，这一层的特点是多余的空穴，即正电荷。
3. P-N结：n型和p型半导体层之间形成p-n结，形成了一个电子流的截止点。
这个结构叫做二极管。
4. 金属引线：用于连接LED与电路。
二、LED的工作原理LED的工作原理基于半导体材料的特性，涉及到电子能级和载流子的形成。
1. 能带结构：在半导体中，存在价带和导带。
价带是电子可能处于的最高能级，导带是电子可能处于的较低能级。
两者之间的带隙是禁带。
2. 载流子形成：当外加电压施加在LED上时，电子从n型半导体向p型半导体流动，形成自由电子。
同时，在p型半导体层中，空穴也开始移动。
3. 电子复合：当电子和空穴在P-N结相遇时，发生电子复合。
这个过程中，电子释放出能量，以光的形式辐射出去。
这就是LED发光的原理。
三、LED的优势LED作为一种光源具有多个优势：1. 高亮度：LED具有高亮度和高对比度，使其成为照明和显示领域的理想选择。
2. 长寿命：LED寿命长，通常可达到数万小时以上。
相对于传统的白炽灯泡和荧光灯管，LED更加耐用。
3. 低能耗：LED能够转换电能为光能的效率较高，相比传统光源节能可达80%以上。
4. 超快开启时间：LED开启时间非常短，无需预热即可瞬间点亮。
5. 环保：LED不含有汞等有害物质，对环境友好。
四、LED的应用领域由于其特点，LED在多个领域有着广泛的应用，包括但不限于：1. 照明领域：LED被广泛应用于室内照明、道路照明、汽车照明等。
LED工作原理
LED工作原理引言概述：LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有高效、节能、长寿命等优点，在照明、显示、通信等领域得到广泛应用。
本文将详细介绍LED的工作原理，包括发光原理、结构组成、工作方式、驱动电路和应用领域。
一、发光原理1.1 PN结构LED由PN结构组成，其中P型半导体和N型半导体之间形成结。
P型半导体中的空穴和N型半导体中的电子在结区域相遇，形成耗尽层。
1.2 能带结构LED的PN结构中，P型半导体的价带和N型半导体的导带之间存在能带间隙，当电子从导带跃迁到价带时，会释放能量并发光。
1.3 发光中心LED内部的发光中心是由掺杂的杂质原子或者缺陷引起的，这些发光中心在电子跃迁时发出特定波长的光。
二、结构组成2.1 衬底LED的衬底通常由硅或者蓝宝石等材料制成，用于支撑和固定其他组件。
2.2 N型和P型半导体层LED的N型和P型半导体层通过外源杂质掺杂形成，N型层富含自由电子，P 型层富含空穴。
2.3 金属电极金属电极连接到N型和P型半导体层，用于提供电流和采集电荷。
三、工作方式3.1 正向偏置当正向电压施加到LED上时，P型半导体的空穴和N型半导体的电子会向耗尽层挪移，形成电子和空穴的复合，释放出光能。
3.2 反向偏置在反向电压下，LED处于关闭状态，电流几乎不流动，不会发光。
四、驱动电路4.1 电流限制为了保护LED免受过电流损坏，驱动电路通常包含电流限制器，如电阻或者恒流源。
4.2 电压匹配驱动电路还需要提供与LED正向电压匹配的电压，以确保正常工作。
4.3 控制逻辑在某些应用中，驱动电路还可以包含控制逻辑，用于调节LED的亮度和颜色。
五、应用领域5.1 照明由于LED具有高效、节能的特点，广泛应用于室内照明和户外照明，如街道灯、车灯、室内照明灯具等。
5.2 显示LED在显示领域的应用包括液晶显示器背光、电子屏幕、室内外广告牌等。
5.3 通信LED还可以用于光通信系统中的光源和光探测器，实现高速数据传输。
led的应用及工作原理
LED的应用及工作原理一、LED的应用领域LED（Light Emitting Diode），即发光二极管，是一种半导体器件，具有自发光特性，广泛应用于各个领域。
以下是LED的主要应用领域：1.照明领域–室内照明：LED照明具有高亮度和低能耗的特点，被广泛用于家庭、商业和工业等室内照明系统。
–室外照明：LED灯具耐用且具有防水性能，被广泛应用于路灯、广告牌、景观照明和汽车照明等室外照明系统。
2.电子显示屏–LED显示屏：大型室外、室内显示屏均采用LED作为光源，具有高亮度、高对比度和长寿命等优点，被广泛用于商业广告、体育赛事和公共信息发布等领域。
–数码时钟及计时器：因为LED具有数字显示的能力，被广泛应用于数码时钟、倒计时器和计时器等设备。
3.信号指示灯–交通信号灯：LED的高亮度、长寿命和快速开关特性，使其成为交通信号灯的理想光源。
–家电指示灯：LED可用于电视、冰箱、微波炉等家电产品的指示灯，具有省电、快速开关和明亮的优势。
4.背光源–液晶显示器背光：LED背光源具有均匀的光线分布和高亮度，被广泛应用于笔记本电脑、平板电脑和电视等液晶显示器背光领域。
–手机屏幕背光：随着智能手机的普及，LED背光模块成为各种手机屏幕的常见背光源。
二、LED的工作原理LED通过半导体材料的电子结构来实现发光，其工作原理主要分为以下几个步骤：1.带电区域形成当在LED器件中施加正向电压时，正电流从阳极注入P型半导体，负电流从阴极注入N型半导体。
在P-N结附近形成一个具有正空穴和负电子的带电区域。
2.电子跃迁在P-N结的带电区域中，正空穴和负电子之间会发生复合，释放出能量。
这个能量的释放是通过电子从高能级跃迁到低能级来实现的。
3.光子辐射当电子跃迁时，释放的能量以光子的形式辐射出来，产生可见光。
LED的颜色取决于半导体材料的能级差异。
4.光的输出发光的光子经过LED的表面处理，最后输出到环境中。
为了提高光的强度和方向性，LED芯片通常是嵌入在透镜或反射杯中。
发光二极管的原理和应用
发光二极管的原理和应用发光二极管，简称LED（Light Emitting Diode），是一种能够将电能转换成光能的半导体元件。
它具有亮度高、寿命长、结构稳定、无污染等优点，广泛应用于照明、信号指示、显示屏等领域。
本文将从LED的物理原理、发展历程以及应用实例三个方面进行探讨。
一、LED的物理原理1、PN结与发光机理LED本质上是一种二极管，其构造由P型半导体和N型半导体所组成。
PN结是指将P型半导体和N型半导体材料通过化学镀涂或者扩散处理在一起，形成的电荷势垒。
在PN结中，带有多余电子的N型半导体区域与缺少电子的P型半导体区域形成的电子空穴对撞，产生了电子与空穴的复合。
在这一过程中，由于能级态的变化，产生了光子，形成了可见光。
2、材料的选择对于LED来说，选择合适的材料至关重要。
早期，许多研究人员使用镓砷化物（GaAs）等材料来制造LED，但是这种材料成本高昂，难以大规模应用。
随着半导体材料的发展，人们开始使用硅（Si）、硒化锌（ZnSe）以及氮化镓（GaN）等材料来制造LED，因为这些材料不仅成本更低，而且能够提供更好的发光效果。
二、LED的发展历程20世纪60年代，美国Texas Instruments公司的Nick Holonyak教授首次实现了可见光LED发光。
这出现了历史性的突破，成为LED工业化的开端。
1972年，世界上第一款LED数字显示器问世。
1994年，日本三菱公司推出了世界上第一款以红、绿、蓝三个基色表示彩色的LED显示器。
此后，各种颜色、形状、亮度、波长的LED产品不断涌现，成为照明、显示、通信、医疗等领域的重要组成部分。
三、LED的应用实例1、LED照明在照明方面，LED已经成为了照明市场的主角之一。
与传统的白炽灯相比，LED灯具具有使用寿命长、亮度高、能耗低等优点。
目前，LED芯片的晶片尺寸也日渐增大，芯片价格持续下降，LED照明的成本逐渐变得更为可接受，将日渐普及。
LED基本原理及技术应用
LED基本原理及技术应用1 LED的概述ＬＥＤ，特别是白色光ＬＥＤ，因其与传统光源相比所具有的理论以及现实的优越性，受到广大专业人士的青睐。
它的出现也为照明界开拓出了一个全新的技术领域，并为照明节能设计提供了更多的选择。
LED照明广泛应用于室外大屏显示、城市建筑景观照明、手机、笔记本、电视机的背光源以及汽车灯具和太阳能LED照明等，应用的空间不断升级，市场份额也在不断扩大。
LED（Lighting Emitting Diode）即发光二极管，是一种半导体固体发光器件。
它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。
LED照明产品就是利用LED作为光源制造出来的照明器具。
LED是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，这些半导体材料会预先透过注入或搀杂等工艺以产生P、N架构。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
两种不同的载流子：空穴和电子在不同的电极电压作用下从电极流向p、n架构。
当空穴和电子相遇而产生复合，电子会跌落到较低的能阶，同时以光子的模式释放出能量。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数µm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
电致发光的原理及应用
电致发光的原理及应用1. 电致发光的原理电致发光是一种通过电场或电流激发材料发光的现象。
它利用一种被称为发光二极管（Light-emitting diode，简称LED）的器件实现。
LED是一种能够将电能转换为光能的半导体材料。
1.1 LED结构LED的基本结构由N型半导体和P型半导体相互夹杂而成。
其中N型半导体的掺杂原子主要是五价元素，如磷、砷等；P型半导体的掺杂原子主要是三价元素，如硼、铝等。
在N型半导体和P型半导体的交界处形成PN结。
1.2 PN结的原理当向PN结施加逆向偏置电压时，发生反向击穿，电流通过LED非常小，不产生发光。
而当向PN结施加正向偏置电压时，随着电流通过LED，光子被发射出来，形成发光现象。
1.3 发光原理LED实际上是通过电子和空穴的复合过程释放能量所产生的发光。
当电子从N型半导体跃迁到P型半导体区域时，电子会与空穴发生复合，释放出能量。
这些能量以光子的形式辐射出来，从而产生可见光。
2. 电致发光的应用2.1 家居照明由于LED具有低能耗、长寿命、可调光和无紫外线等特点，使其成为理想的家居照明选项。
在家庭中，LED被广泛应用于普通照明、装饰照明以及灯具设计等方面。
2.1.1 普通照明LED灯泡已经成为替代传统白炽灯和荧光灯的最佳选择。
LED灯泡具有较高的能效，节省能源的同时也减少了碳排放。
2.1.2 装饰照明由于LED可以发出各种颜色的光，使其非常适合在家庭中进行装饰照明。
它可以通过改变颜色和亮度来营造不同的氛围，满足个性化的需求。
2.2 电子产品显示屏LED在电子产品的显示屏方面有广泛的应用。
例如，LED被广泛用于电视屏幕、计算机显示屏和手机屏幕等。
由于LED显示屏具有高亮度、高对比度和快速响应等特点，使其成为理想的显示技术。
2.3 交通信号灯LED交通信号灯是近年来替代传统灯泡的一项重要应用。
LED交通信号灯具有高亮度、快速响应和长寿命等特点，使得交通信号具有更好的可见性和可靠性。
发光二极管工作原理及应用ppt课件
节能环保优势
发光二极管具有高亮度、低能耗、 长寿命等优点，在照明领域的应用 有助于节能环保。
创新应用
随着技术的发展，发光二极管在照 明领域的应用不断创新，如智能照 明、可调光照明等。
显示技术领域应用现状及趋势分析
显示技术应用概述
发光二极管在显示技术领域的应 用涉及手机、电视、电脑等电子
产品。
高清显示优势
02
基本结构包括阳极、阴极和PN结 ，通常采用砷化镓、磷化镓等半 导体材料制成。
发展历程及现状
20世纪60年代初期，发光二极管被发 明，最初只能发出低亮度的红光。
目前，发光二极管已经广泛应用于照 明、显示、指示等领域，成为现代电 子科技领域不可或缺的一部分。
随着技术的不断进步，发光二极管的 亮度、效率和寿命都得到了显著提高 ，同时出现了多种颜色的LED。
色还原度越好。种颜色的光 ，包括红、绿、蓝三原色 及混合色，可实现全彩显 示。
色彩均匀度
优质LED发光均匀，无明 显的色斑和阴影。
视觉舒适度
LED光线柔和，无频闪和 紫外线辐射，长时间观看 不易疲劳。
节能环保优势分析
高效节能
LED发光效率高，相同亮度下比 传统照明节能80%以上。
照明领域应用
将发光二极管应用于室内照明、景观 照明等领域，推动照明产业的升级和 变革。
显示领域应用
将发光二极管应用于显示器背光、广 告屏等领域，提高显示质量和视觉效 果。
汽车领域应用
将发光二极管应用于汽车照明、仪表 盘等领域，提高汽车的安全性和舒适 性。
生物医疗领域应用
将发光二极管应用于生物成像、医疗 诊断等领域，推动生物医疗技术的发 展和创新。
应用领域与前景
照明领域
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED原理及应用概述
纵观人类照明史，先后经历了火光照明、白炽灯照明、荧光灯照明，LED(发光二极管)作为加入照明家族的新成员，目前正处于蓬勃发展阶段。
从1962年第一支红色二极管问世，黄色、绿色、橙色、蓝光LED被陆续开发出来。
1998年，基于蓝光的LED芯片的成功开发，孕育了新一代的照明革命。
随着国家半导体照明工程的启动，半导体照明技术将进一步改变我们的世界。
由于白光LED光效的迅速提高，加上其体积小、耐震动、响应速度快、方向性好、寿命长达数万小时、光色接近白炽灯光色、低压驱动、无汞和铅的污染，将发展成为可用来代替白炽灯和荧光灯的主要绿色光源。
1、 LED的结构及发光原理
50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。
LED是英文light emitting diode（发光二极管）的缩写，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由三部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子，中间通常是1至5个周期的量子阱。
当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出
能量。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
因此，只要有理想的半导体材料就可以制成各种光色的LED。
LED结构图如下图所示。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。
在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN结加反向电压，少数载流子难以注入，故不发光。
当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
随着国家半导体照明工程的启动，半导体照明技术将进一步改变我们的世界。
由于白光LED光效的迅速提高，加上其体积小、耐震动、响应速度快、方向性好、寿命长达数万小时、光色接近白炽灯光色、低压驱动、无汞和铅的污染，将发展成为可用来代替白炽灯和荧光灯的主要绿色光源。
二、单色光LED的种类及其发展历史
最早应用半导体P-N结发光原理制成的LED光源问世于20世纪60年代初。
当时所用的材料是GaAsP，发红光（λp=650nm），在驱动电流为20毫安时，光通量只有千分之几个流明，相应的发光效率约0.1流明/瓦。
70年代中期，引入元素In和N，使LED产生绿光（λp=555nm），黄光（λp=590nm）和橙光（λp=610nm），光效也提高到1流明/瓦。
到了80年代初，出现了GaAlAs的LED光源，使得红色LED的光效达到10流明/瓦。
90年代初，发红光、黄光的GaAlInP和发绿、蓝光的GaInN两种新材料的开发成功，使LED的光效得到大幅度的提高。
在2000年，前者做成的LED在红、橙区（λp=615nm）的光效达到100流明/瓦，而后者制成的LED在绿色区域（λp=530nm）的光效可以达到50流明/瓦。
三、单色光LED的应用
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。
以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。
经红色滤光片
后，光损失90%，只剩下200流明的红光。
而在新设计的灯中，Lumileds 公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。
汽车信号灯也是LED光源应用的重要领域。
1987年，我国开始在汽车上安装高位刹车灯，由于LED响应速度快（纳秒级），可以及早让尾随车辆的司机知道行驶状况，减少汽车追尾事故的发生。
另外，LED灯在室外红、绿、蓝全彩显示屏，匙扣式微型电筒等领域都得到了应用。
四、白光LED的开发
对于一般照明而言，人们更需要白色的光源，但半导体材料的发光机理决定了单一LED芯片不可能发出连续光谱的白光，必须以其他的方式合成白光。
1998年发白光的LED开发成功，这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。
目前产生白光的方式有两种：一是用单色光激发荧光粉发出其他颜色的光，最终混合成白光，即单芯片型；二是采用将几种发不同色光的芯片封在一起，构成发自光的LED，即多芯片型。
单芯片型结构又可分为三种：(1)将蓝色LEDhGaN芯片与钇铝石榴石(YAC)荧光粉组合成二基色白光LED，或由InGaN(蓝光峰值430 nm或470 nm)与红色(650 nm)和绿色(540 nm)荧光粉组成三基色白光LED；(2)利用蓝色ZnSe为基体制成芯片与衬基发出的黄光复合成白光；
(3)用InGaN LED发出的紫外光激励三基色荧光粉发出白光。
而对于多芯片型，直接将红、绿、蓝三种颜色的LED芯片组成一组，实现白光。
五、业界概况
在LED业者中，日亚化学是最早运用上述技术工艺研发出不同波长的高亮度LED，以及蓝紫光半导体激光（Laser Diode；LD），是业界握有蓝光LED专利权的重量级业者。
在日亚化学取得兰色LED生产及电极构造等众多基本专利后，坚持不对外提供授权，仅采自行生产策略，意图独占市场，使得蓝光LED价格高昂。
但其他已具备生产能力的业者相当不以为然，部分日系LED业者认为，日亚化工的策略，将使日本在蓝光及白光LED竞争中，逐步被欧美及其他国家的LED业者抢得先机，届时将对整体日本LED产业造成严重伤害。
因此许多业者便千方百计进行蓝光LED的研发生产。
目前除日亚化学和住友电工外，还有丰田合成、罗沐、东芝和夏普，美商Cree，全球3大照明厂奇异、飞利浦、欧司朗以及HP、Siemens、 Research、EMCORE等都投入了该产品的研发生产，对促进白光LED产品的产业化、市场化方面起到了积极的促进作用。
LED照明光源的主流将是高亮度的白光LED。
目前，已商品化的白光LED多是二波长，即以蓝光单晶片加上YAG黄色荧光粉混合产生白光。
未来较被看好的是三波长白光LED，即以无机紫外光晶片加红、蓝、绿三颜色荧光粉混合产生白光，它将取代荧光灯、紧凑型节能荧光灯泡及LED背光源等市场。
六、LED光源的特点
１、LED光源发光效率高
LED经过几十年的技术改良，其发光效率有了较大的提升。
白炽灯、卤钨灯光效为12-24流明／瓦，荧光灯50～70流明／瓦，钠灯90～140流明／瓦，大部分的耗电变成热量损耗。
LED光效经改良后将达到达50～200流明／瓦，而且其光的单色性好、光谱窄，无需过滤可直接发出有色可见光。
目前，世界各国均加紧提高LED光效方面的研究，在不远的将来其发光效率将有更大的提高。
２、LED光源耗电量少
LED单管功率0.03～0.06瓦，采用直流驱动，单管驱动电压1.5～3.5伏，电流15～18毫安，反应速度快，可在高频操作。
同样照明效果的情况下，耗电量是白炽灯泡的八分之一，荧光灯管的二分之一、日本估计，如采用光效比荧光灯还要高两倍的LED替代日本一半的白炽灯和荧光灯。
每年可节约相当于60亿升原油。
就桥梁护栏灯例，同样效果的一支日光灯40多瓦，而采用LED每支的功率只有8瓦，而且可以七彩变化。
３、LED光源使用寿命长
采用电子光场辐射发光，灯丝发光易烧、热沉积、光衰减等缺点。
而采用LED灯体积小、重量轻，环氧树脂封装，可承受高强度机械冲击和震动，不易破碎。
平均寿命达10万小时。
LED灯具使用寿命可达5～10年，可以大大降低灯具的维护费用，避免经常换灯之苦。
４、LED光源安全可靠性强
发热量低，无热辐射，冷光源，可以安全抵摸：能精确控制光型及发光角度，光色柔和，无眩光；不含汞、钠元素等可能危害健康的物质。
内置微处理系统可以控制发光强度，调整发光方式，实现光与艺术
结合。
５、LED光源有利于环保
LED为全固体发光体，耐震、耐冲击不易破碎，废弃物可回收，没有污染。
光源体积小，可以随意组合，易开发成轻便薄短小型照明产品，也便于安装和维护。
6、颜色多样
改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色 8.价格：LED的价格比较昂贵，较之于白炽灯，几只LED的价格就可以与一只白炽灯的价格相当，而通常每组信号灯需由上300～500只二极管构成。
当然，节能是我们考虑使用LED光源的最主要原因，也许LED光源要比传统光源昂贵，但是用一年时间的节能收回光源的投资，从而获得4～9年中每年几倍的节能净收益期。
LED原理及应用概述
电气0804班
于静
08291124。
