电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

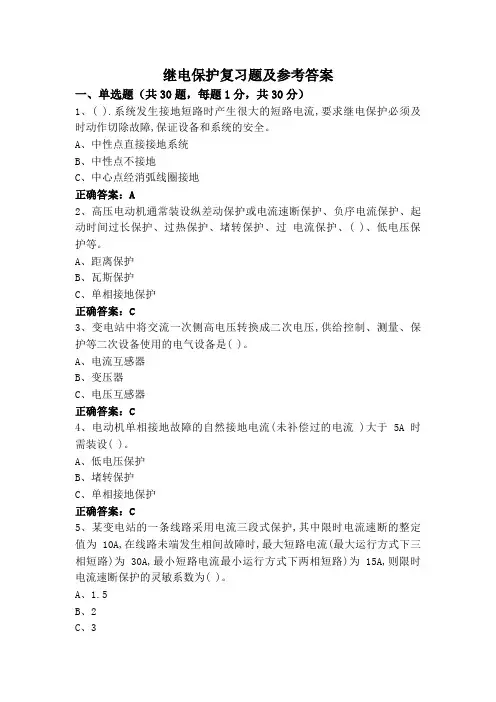

继电保护复习题及参考答案
继电保护复习题及参考答案一、单选题（共30题，每题1分，共30分）1、( ).系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。
A、中性点直接接地系统B、中性点不接地C、中心点经消弧线圈接地正确答案：A2、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、( )、低电压保护等。
A、距离保护B、瓦斯保护C、单相接地保护正确答案：C3、变电站中将交流一次侧高电压转換成二次电压,供给控制、测量、保护等二次设备使用的电气设备是( )。
A、电流互感器B、变压器C、电压互感器正确答案：C4、电动机单相接地故障的自然接地电流(未补偿过的电流 )大于 5A 时需装设( )。
A、低电压保护B、堵转保护C、单相接地保护正确答案：C5、某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为 10A,在线路未端发生相间故障时,最大短路电流(最大运行方式下三相短路)为 30A,最小短路电流最小运行方式下两相短路)为 15A,则限时电流速断保护的灵敏系数为( )。
A、1.5B、2C、3D、4正确答案：A6、纵差动保护主要用于容量为( )的电动机。
A、小于 2MWB、2MW 及以上C、小于 5MW正确答案：B7、在检修变压器,要装设接地线时应( )。
A、先装导线端,再装接地端B、先装接地端,再装导线端C、先装中相正确答案：B8、眼晴接触化学介质的急救方法是 ( )。
A、睁开眼睛,用手抹掉介质B、捂住眼睛,寻找喷淋水清洗C、用衣服擦干净正确答案：B9、继电保护装置中电压继电器接在( )的二次测。
A、断路器B、电流互感器C、电压互感器正确答案：C10、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。
A、自动合闸B、延时合闸C、不应动作正确答案：C11、( )负责指导监督全省安全生产考试工作A、省人社厅B、省应急管理厅C、省教育厅正确答案：B12、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )A、装设过电压保护B、装设堵转保护C、装设低电压保护D、装设过负荷保护正确答案：A13、变压器处于异常运行时应( )。
继电保护复习题(附参考答案)
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

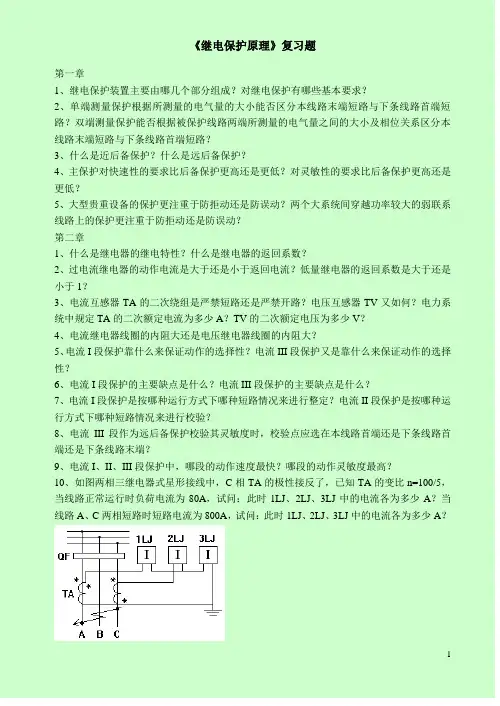

继保习题(1,2,3,4章)
《继电保护原理》复习题第一章1、继电保护装置主要由哪几个部分组成？对继电保护有哪些基本要求？2、单端测量保护根据所测量的电气量的大小能否区分本线路末端短路与下条线路首端短路？双端测量保护能否根据被保护线路两端所测量的电气量之间的大小及相位关系区分本线路末端短路与下条线路首端短路？3、什么是近后备保护？什么是远后备保护？4、主保护对快速性的要求比后备保护更高还是更低？对灵敏性的要求比后备保护更高还是更低？5、大型贵重设备的保护更注重于防拒动还是防误动？两个大系统间穿越功率较大的弱联系线路上的保护更注重于防拒动还是防误动？第二章1、什么是继电器的继电特性？什么是继电器的返回系数？2、过电流继电器的动作电流是大于还是小于返回电流？低量继电器的返回系数是大于还是小于1？3、电流互感器TA的二次绕组是严禁短路还是严禁开路？电压互感器TV又如何？电力系统中规定TA的二次额定电流为多少A？TV的二次额定电压为多少V？4、电流继电器线圈的内阻大还是电压继电器线圈的内阻大？5、电流I段保护靠什么来保证动作的选择性？电流III段保护又是靠什么来保证动作的选择性？6、电流I段保护的主要缺点是什么？电流III段保护的主要缺点是什么？7、电流I段保护是按哪种运行方式下哪种短路情况来进行整定？电流II段保护是按哪种运行方式下哪种短路情况来进行校验？8、电流III段作为远后备保护校验其灵敏度时，校验点应选在本线路首端还是下条线路首端还是下条线路末端？9、电流I、II、III段保护中，哪段的动作速度最快？哪段的动作灵敏度最高？10、如图两相三继电器式星形接线中，C相TA的极性接反了，已知TA的变比n=100/5，当线路正常运行时负荷电流为80A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？当线路A、C两相短路时短路电流为800A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？11、如图所示电网，额定线电压为110kV ，E1、E2为两个等效系统电源，它们内阻抗的最大、最小值分别为：Z s1.min =2.5Ω，Z s1.max =5Ω，Z s2.min =10Ω，Z s2.max =∞Ω（即E2退出），各级线路长度为Lab=30km 、Lbc=60km 、Lcd=50km ，线路单位阻抗z=0.5Ω/km ，保护1上流过的最大负荷电流I fh.max =300A ，保护1处TA 的变比为n=500/5，试求： (1)保护1的电流I 段的二次侧整定值，并求其最小保护范围。

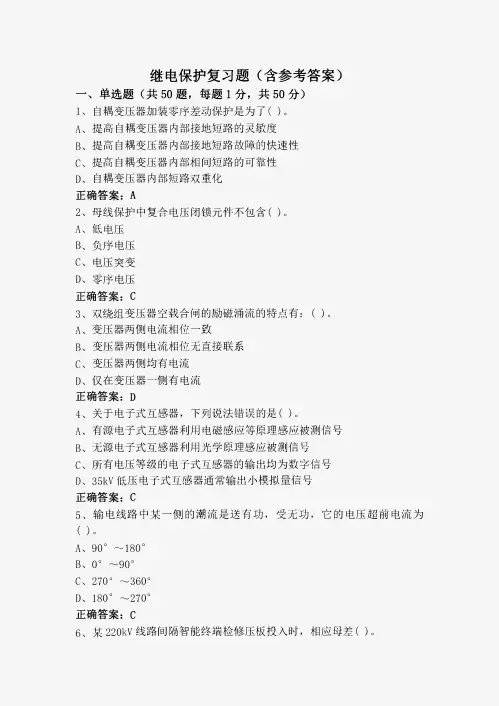

继电保护复习题(含参考答案)
继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器加装零序差动保护是为了（）。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含（）。
A、低电压B、负序电压C、电压突变D、零序电压正确答案： C3、双绕组变压器空载合闸的励磁涌流的特点有：（）。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案： D4、关千电子式互感器，下列说法错误的是（）。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案： C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为()。
A、90°,,..._,180°B、o O ,,..._,g o 0C、270°,,..._,360°D、180°,,..._,270°正确答案： C6、某220kV线路间隔智能终端检修压板投入时，相应母差（）。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案： C7、下述不属千GOOSE报警功能的是（）A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案： C8、与励磁涌流（一次值）特征无关的是（）。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案： C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，（）躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案： C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。

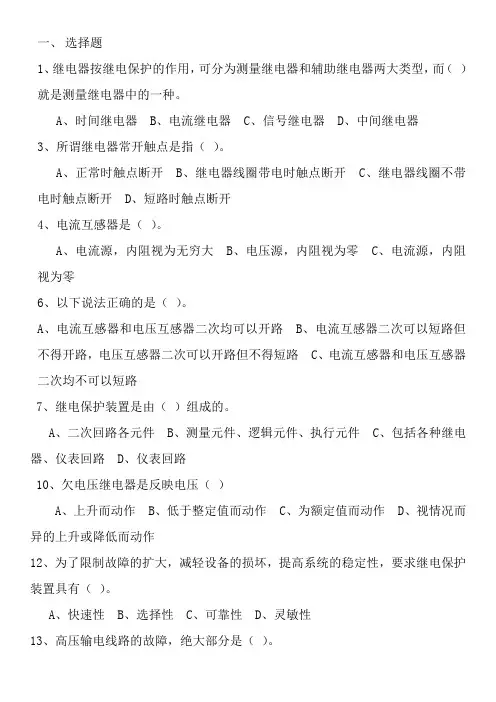

继电保护复习题 (1)
一、选择题1、继电器按继电保护的作用，可分为测量继电器和辅助继电器两大类型，而（）就是测量继电器中的一种。
A、时间继电器B、电流继电器C、信号继电器D、中间继电器3、所谓继电器常开触点是指（）。
A、正常时触点断开B、继电器线圈带电时触点断开C、继电器线圈不带电时触点断开D、短路时触点断开4、电流互感器是（）。
A、电流源，内阻视为无穷大B、电压源，内阻视为零C、电流源，内阻视为零6、以下说法正确的是（）。
A、电流互感器和电压互感器二次均可以开路B、电流互感器二次可以短路但不得开路，电压互感器二次可以开路但不得短路C、电流互感器和电压互感器二次均不可以短路7、继电保护装置是由（）组成的。
A、二次回路各元件B、测量元件、逻辑元件、执行元件C、包括各种继电器、仪表回路D、仪表回路10、欠电压继电器是反映电压（）A、上升而动作B、低于整定值而动作C、为额定值而动作D、视情况而异的上升或降低而动作12、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）。
A、快速性B、选择性C、可靠性D、灵敏性13、高压输电线路的故障，绝大部分是（）。
A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路15、主保护或断路器拒动时，用来切除故障的保护是（）。
A、辅助保护B、异常运行保护C、后备保护D、安全自动装置16、下列( )属于电气设备不正常运行状态。
A、单相短路B、单相断线C、系统振荡17、继电保护（）要求在设计要求它动作的异常或故障状态下，能够准确地完成动作。
A、安全性B、可信赖性C、选择性D、快速性19、低电压继电器与过电压继电器的返回系数相比，（）。
A、两者相同B、过电压继电器返回系数小于低电压继电器C、大小相等D、低电压继电器返回系数小于过电压继电器20、电磁型过电流继电器返回系数不等于1的原因是（）。
A、存在摩擦力矩B、存在剩余力矩C、存在弹簧反作用力矩D、存在摩擦力矩和剩余力矩7．输电线路、变压器的纵联差动保护为了减小不平衡电流，可选用(B)级的电流互感器。
继电保护复习题(含参考答案)
继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。
（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。
（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。
（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。
（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。
（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。
（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。
( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。
A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。
（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。
（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。
国网考试继电保护复习题
8.有甲乙两只三极管。甲管=80，Iceo=300A；乙管=60，Iceo=15A，其他参数大致相同。当做放大使用时，选用（）合适。
(A)两只均；(B)甲管；(C)两只都不；(D)乙管。
答案:D
9.甲类功率放大器的集电极损耗（）。
(A)在输入信号最大时最大；(B)在输入信号为零时最大；(C)在输入信号为最大输入信号的50%时最大；(D)在输入信号为最大输入信号的70%时最大。
42.电子计算机的中央处理器CPU包括运算器和（）两部分。
(A)存储器；(B)控制器；(C)输入输出装置；(D)浮点处理器。
答案:B
43.在人机交互作用时，输入输出的数据都是以（）形式表示的。
(A)十进制；(B)八进制；(C)二进制；(D)十六进制。
答案:A
44.整组试验允许用（）的方法进行。
(A)保护试验按钮、试验插件或启动微机保护；(B)短接触点；(C)从端子排上通入电流、电压模拟各种故障，保护处于与投入运行完全相同的状态；(D)手按继电器。
《继电保护复习题》
一、选择题（请将正确答案的代号填入括号内，每题1分，共66题）
1.三个相同的电阻串联总电阻是并联时总电阻的（）。
(A)6倍；(B)9倍；(C)3倍；(D)1/9。
答案:B
2.为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的（）。
(A)1/100；(B)1/99；(C)99倍；(D)100倍。
答案:C
57.输电线路潮流为送有功、受无功，以UA为基础，此时负荷电流IA应在（）。
(A)第一象限；(B)第二象限；(C)第三象限；(D)第四象限。
答案:B
58.所谓对称三相负载就是（）。
(A)三个相电流有效值；(B)三个相电压相等且相位角互差120°；(C)三个相电流有效值相等，三个相电压相等且相位角互差120°；(D)三相负载阻抗相等，且阻抗角相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护复习题老师给的
1.电力系统对继电保护的基本要求为（1）、⑵、灵敏性和可靠性。
2.
在整定单侧电源线路的电流速断保护的定值时，应按躲过系统_ （3）（填入最大/ 最小）运行方式下本线路末端发生（4）故障时流过保护的电流计算。
（填入故障类型）
3.若线路阻抗角＜Pk为70°,则90°接线的功率方向元件内角a应设为（5）
4. 90°接线方式的功率方向元件，A相方向元件加入的电流和电压为：（6）
（7）。
5.接地距离保护接线方式，A相接入的电压Um和电流Im应为（8）, （9）
6.我国闭锁式纵联保护常见的起动方式有（1U）,（⑴，（12）
7.对于Ydll接线的变压器，传统的纵差动保护接线时，变压器星形侧（1侧）的TA应接
为（13）,变压器三角侧（2侧）的TA应接为（14）,且两侧TA变比
n TM N n TA2与变压器变比弓应满足的条件是______o
8.试述三段式距离保护的整定、优缺点评价；（10分）
什么是阻抗继电器的测量阻抗、整定阻抗、起动阻抗？以方向阻抗继电器为例来说明三者的区另！J。
①测量阻抗是指其测量（感受）到的阻抗，即为加入到阻抗继电器的电压、电流的比值;②动作阻抗是指能使阻抗继电器动作的最大测量阻抗；
③整定阻抗是指编制整定方案时根据保护范伟I给岀的阻抗.
9・说明相间距离保护的0°接线方式和接地距离保护接线方式中，接入阻抗元件的电压电流？
10 ••何谓方向阻抗继电器的最大灵敏角？为什么要调整其最大灵敏角等于被保护线路的阻抗
角？
答：方向阻抗继电器的最大动作阻抗（幅值）的阻抗角，称为它的最大灵敏角。
被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角。
线路短路时，方向阻抗继电器测量阻抗的阻抗角等于线路的阻抗角，为了使继电器工作在最灵敏状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角
11・纵联保护的逻辑信号可分为哪几类，各起什么作用。
12.说明变压器纵差动保护的基本原理、绘出其单相原理接线（以两绕组变压器为例）。
并画
出直线型比率制动特性原理图，分析釆用穿越电流制动有何作用？
13.简述重合闸前加速和后加速保护的动作过程及其优缺点。
1.线路E
・F 和
F
・G均装设了三段式电流保护，已知线路正序阻抗x（=o.4Q/加，线路E・F的
大负荷电流/“严170人，可靠系数分别为r, = 1.3, = r; = i.2,负荷自启动系数心= 1.5,返回系数K严0.85,时间阶段△U0.5S,线路保护3的过电流动作时限为1.0S,其余参数见图。
计算线路保护1电流三段的整定值和动作时限，并校验灵敏度。
（20分）
X — QO
入5.max _
14.下图所示的网络中所有线路各侧均装有方向高频保护，并认为所有电源的电势均相等且同
相。
试指出当kl点发生三相短路时，流过各套保护的功率方向（正向和反向）和在哪些保护之间传送高频闭锁信号？哪些套保护会动作于跳闸？若故障线路通道破坏，保护能否正确动作？（15分）
15.三段距离保护的整定计算:
a） AB线路最大负荷电流分别为240A,200A,功率因数0.866,线路阻抗角为75°。
K；/ = 0.85, K爲=0.& K：el = 12 K re = 12 g = 1.5
试整定线路AB （A侧）各段保护的阻抗，并校验灵敏度。
距离III段应分别求出使用
全阻抗继电器和方向阻抗继电器的整定值。
（25分）
=1\5kv
Xf.min =2(2
/ RCkm
b）电源A： X,罰15Q，X s.max=20Q o
卜、23
A D
1153 O-H/ 40Q 24Q
16. 下图所示网络中，已知系统额定电压W=115千伏，可靠系数K 爲=1.2,单位正序阻抗 Z 严
o.4Q/g,系统阻抗分别为z 5emax = 18Q, Z Semin =12Q,其它参数如图所示。
试决定线路E ・F 上保
护1电流速断保护的动作电流儿口、动作时限彳以及最小保护范围 ［爲,并说明当线路长度减到40km 、20km 时情况如何？由此得出什么结论（20分）。
示，保护1、2都装设了三段电流保护，保护接线如（b ）图所示。
当k 点发生三相短路 故障时，分析保护1和2各段的起动、动作和返回情况（具体指明相应继电器的动作情 况）。
（15分）
（a ）网络接线
图
17. 试述变压器的故障类
型、不正常运行状态及 相应的保护方式（10分）
18. 网络接线如下图（a ）
E
F
60Km
1
2。
