电线线径及载流量计算方法
其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm ，1.5平方的
也可说是1.37（mm 直径）。因为选用电线时主要考虑电线使用时会不会严重发
热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关
系，计算起来很简单方便。
比如一平方铜电线流过6A 电流是安全的，不会严重发热。如2.5平方铜电线就是
6A*2.5=15A, 就这么简单地算出来这 2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了
规格里面的1.5/2.5/4/6 是指线的横截面积。单芯的线缆，单芯面积就是规格，多
芯的里面还要乘以根数。参照《 GB5023-1997》单芯结构；导体直径均为： 1 —1.13 、 1.5— 1.38 、 2.5 —1.78 、 4—2.25 、6 — 2.76
其实大家说线径1.5/2 之类的只是为了方便，是个很常见但是不经常被人纠正的错误。没想到还迷惑住你了......
三相电机的口决 " 容量除以千伏数，商乘系数点七六 "(注0.76是取的功率因数
0.85效率为0.9时)
由此推导出来的关系就有:
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
负荷量：
16A 最多供3500W ，实际控制在1500W 20A 最多供4500W ，实际控制在2000W 25A 最多供5000W ，实际控制在2000W 32A 最多供7000W ，实际控制在3000W 40A 最多供9000W ，实际控制在4500W
表2 电器的额定电流与导线标称横截面积数据
现在知道多大的电源线径可以负荷最大多少的功率和电流了吧
例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。
答：0.75mm2、5A ；1mm2、6A ；1.5mm2、9A ；2.5mm2、15A ；4mm2、24A ；6mm2、36A
如何计算电线所能承受的电功率？
如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？
或已知所需电功率，如何计算出该使用多少mm2电线？
回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式
功率P=电压U ×电流I
计算出的功率就是电线所能承受的最大电功率。
例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器？解：查下面手册可知1.5平方毫米导线的载流量为22A
根据：功率P=电压U ×电流I ＝220伏×22安＝4840瓦
答：最大能接上4840瓦的电器
反之，已知所需功率，我们根据上面的公式求电流
电流＝功率÷电压
得出电流再查手册就能知道要用多大的导线。
例如：要接在220伏电源上的10千瓦的电器，要用多大的导线？
解：根据：电流＝功率÷电压＝10000瓦÷220伏＝45.5安
查下面手册可知，要用6平方毫米的导线
答：要用6平方毫米的导线
500V 及以下铜芯塑料绝缘线空气中敷设，工作温度 30℃，长期连续100％负载下的载流量如下：
1.5平方毫米――22A
2.5平方毫米――30A
4平方毫米――39A
6平方毫米――51A
10平方毫米――70A
16平方毫米――98A
铜芯电线:铜芯线截面积、允许长期电流
2.5 平方毫米(16A～25A)..
4平方毫米(25A～32A)..
6平方毫米(32A～40A)
铝芯电线:铝芯线截面积、允许长期电流
2.5 平方毫米(13A～20A)
4平方毫米( 20A～25A)..
6平方毫米( 25A～32A)
电缆大小用平方标称，多股线就是每根导线截面积之和，如48股(每股线径0.2)1.5平方的线:0.785X(0.2X0.2)X48=1.5

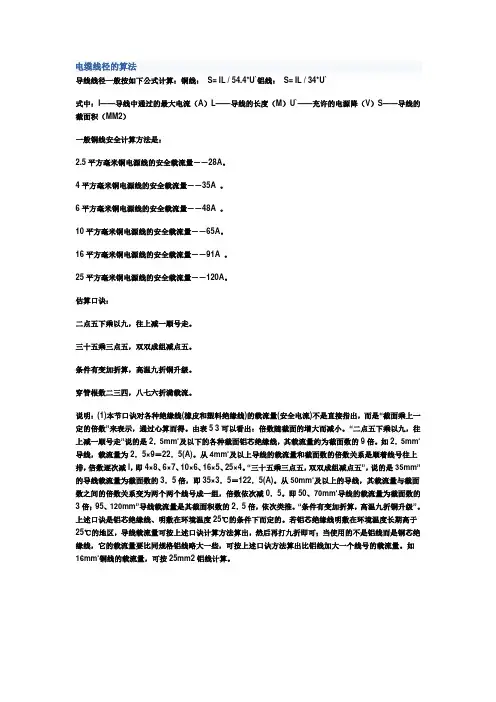

导线截面积与载流量的计算
1、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条
件、敷设条件来确定的。
[关键点] 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为
3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
2、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所
选取铜导线截面积S 的上下围：S=[ I /（5~8）]=0.125 I ~0.2 I（mm2） S—
铜导线截面积（mm2） I—负载电流（A ）
3、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一
种式电阻性负载，一种是电感性负载。
①对于电阻性负载的计算公式：P=UI
②对于日光灯负载的计算公式： P=UIcosф，其中日光灯负载的功率因数 cos ф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因
数cos ф取0.8。也就是说如果一个家庭所有用电器加上总功率为 6000瓦，则最
大电流是 I=P/Ucosф=6000/220*0.8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用
系数一般 0.5 。所以，上面的计算应该改写成
I=P* 公用系
数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为 17A 则总闸空气开关不能使用16A ，应该用大于17A 的。
关于横截面积和直径：S=π*(D/2)*(D/2)
平方是说圆的面积，电线里边的铜丝都是圆的
电线电缆成本计算方法
电线电缆成本计算方法 当然也不得小于按机械强度要求所允许的最小截面 1.YJV铜芯电力电缆系列价格公式如下:铜的重量×铜价计算:每一百米线铜价=平方数×丝的根数×0.89×当时铜价+10%的加工费 2.橡套电缆的成本价格计算 平方×1.83=铜的重量×当时的铜价+橡胶的价格(重量×0.4元/斤)=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本×(1+材料消耗)(材料成本即为理论计算出来的值) 固定费用根据各个公司的情况有所不同,一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用 电力电缆YJV-1KV 3×95+1×70表示:意思就是3根95平方毫米加上一根70平方毫米的电缆压在一条线里面 国标电线电缆的单丝: bv电线 1平方用丝1.14 1.5平方用丝1.38 2.5平方用丝1.78
6平方用丝2.76 10平方用丝1.34 16平方用丝1.705 25平方用丝2.13 35平方用丝2.52 50平方用丝1.83 70平方用丝2.166 95平方用丝2.52 V V电缆 1平方用丝1.14 1.5平方用丝1.38 2.5平方用丝1.78 4平方用丝2.25 6平方用丝2.76 10平方用丝1.34 16平方用丝1.706 25平方用丝2.13
50平方用丝2.52 70平方用丝2.52 95平方用丝2.52 70平方用丝2.52 95平方用丝2.52 120平方用丝2.52 150平方用丝2.52 185平方用丝2.52 240平方用丝2.52 300平方用丝2.52 BVR电线 0.5平方用丝0.3 0.75平方用丝0.37 1 平方用丝0.42 1.5平方用丝0.522 2.5 平方用丝0.41 4平方用丝0.51
