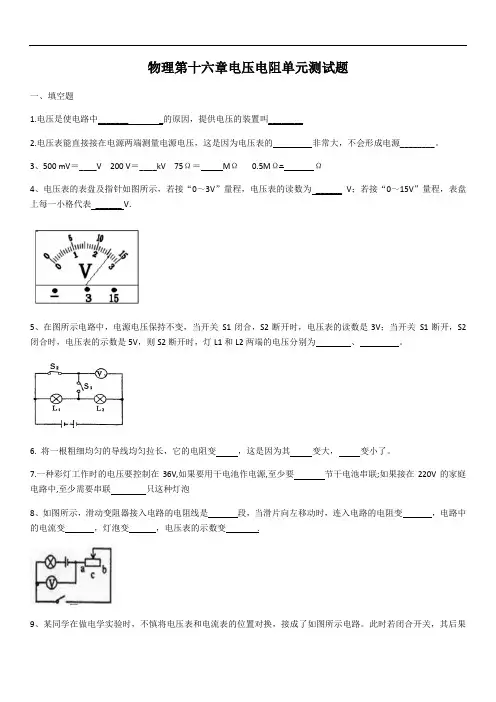

_人教版物理九年级第十六章电压电阻单元测试题(含答案)
物理第十六章电压电阻单元测试题一、填空题1.电压是使电路中_______ _的原因，提供电压的装置叫________2.电压表能直接接在电源两端测量电源电压，这是因为电压表的非常大，不会形成电源________。
3、500 mV＝____V 200 V＝____kV 75Ω＝MΩ0.5MΩ= Ω4、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．5、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为、。
6. 将一根粗细均匀的导线均匀拉长，它的电阻变，这是因为其变大，变小了。
7.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡8、如图所示，滑动变阻器接入电路的电阻线是段，当滑片向左移动时，连入电路的电阻变，电路中的电流变，灯泡变，电压表的示数变.9、某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路。
此时若闭合开关，其后果是：电流表，电压表。
(选填“烧坏”或“不烧坏”)10．通过A、B两个电路元件的电流与其两端电压的关系如右图所示。
将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。
二、选择题11．下列几种电压中,对人体不安全的电压是（）A．两节干电池并联的电压B．闪电云层间的电压C．三节铅蓄电池串联的电压D．电子手表一个氧化银电池的电压12．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流13、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯14、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小15.如图所示，闭合开关S后，灯泡发光。
第十六章+电压+电阻++章末练习-2024-2025学年物理人教版九年级全一册
第十六章电压电阻一、单选题1．如图所示，已知电源电压为6V，当闭合开关后发现电压表的读数为6V，可能出现的故障是（）A．灯L2断路B．灯L1断路C．灯L1短路D．开关接触不良2．关于半导体和超导体的特性及其应用，以下说法正确的是（）A．半导体的导电性能介于超导体和导体之间B．用半导体材料制成的二极管具有超强的导电性C．超导体材料用于输送电力可以降低电能损耗D．超导体的导电性能最好，可制作电炉丝3．在如图所示的电路中，已知灯L1的电阻比灯L2的电阻大，开关闭合后，下列关于电路的说法正确的是（）A．电路是并联电路B．通过灯L1的电流大于通过灯L2的电流C．两灯的电压之和等于电源电压D．如果灯泡L2灯丝烧断了，则灯泡L1还亮着4．如图所示，当开关S闭合后，下列说法正确的是（）A．L1与L2串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．A1测的是通过灯L1中的电流D．A2测的是通过灯L1、L2中的总电流5．有一段导体，下列措施中能减小其电阻的是()A．减小导体两端的电压B．减小导体中的电流C．减小导体的横截面积D．减小导体的长度6．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路7．下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大8．如图所示电路中由同种材料制成的甲、乙两根定值电阻丝，甲电阻丝的长度是乙电阻丝的两倍，乙电阻丝的横截面积是甲电阻丝的两倍，通过乙电阻丝的电流为0.8A，已知乙电阻丝的电阻为10Ω，则甲电阻丝的电阻和通过甲电阻丝的电流分别为（）A．40Ω，0.8A B．10Ω，0.2A C．20Ω，0.8A D．40Ω，0.4A9．下列关于实验仪器使用的说法中，正确的是（）A．使用电流表时，可以不经过用电器把它直接接在电源两极上B．用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带同种电荷，由于互相排斥而张开C．滑动变阻器接入电路中改变灯泡亮度时，应与灯泡并联D．使用电压表时，电压表必须与被测用电器串联二、填空题10．用电压表测某段电路的电压时，应将电压表（选填“并”或“串”）联在该电路两端，被测电压（选填“能”或“不能”）超过它的量程。
人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案
人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。
其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。
假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年第十六章电压和电阻填空题20例
1.如图电路，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则电阻R两端的电压是V，电路中电流为A．
答案：2.4 ，0.6 。
2.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．
答案：4.8，1.2。
3.智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P 点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值，触摸点P到屏下端的距离（均填“增大”、“减小”或“不变”）．
答案：减小，增大。
4.如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为V．
答案：断路，3。
5.教室内六盏日光灯同时正常工作，它们是联；每一盏日光灯两端电压为V．
答案：并，220。
6.们家庭中的电视机正常工作的电压为__________V，它与家中其它用电器是____________连接的（选填“并联”或“串联”）。
答案：220 并联
7.教室里的电灯和电风扇的连接方式是＿＿＿＿（选填“串联”或“并联”），在并联电路中，各支路两端的电压＿＿＿＿。
答案：并联 相等
8.一节干电池的电压是＿＿＿V 。
PM2.5是指大气中直径小于或等于2.5＿＿＿（选填“mm”、“μm ”或“nm”）的细颗粒物，它已成为许多城市空气质量监测的一个项目。
答案：1.5 μm
9.如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V ，按下按键前，小灯泡不亮，电路为＿＿＿＿＿（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为＿＿＿＿＿＿V 。
答案：断路 3
10.小明用如图所示的电路来探究串联电路的电压关系.已知电源电压为6V ，当开关S 闭合后，发现两灯均不亮．他用电压表分别测a 、c 和a 、b 两点间的电压，发现两次电压表示数均为6V ，由此判定灯＿＿＿＿（选填“L 1”或“L 2”）断路，用电压表测b 、c 两点间的电压表示数为＿＿＿＿V 。
答案：L 1 0
11.小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则L 2两端的电压为＿＿＿＿V ，L 1两端的电压为＿＿＿＿V 。
答案：2 8
12.经验证明，对人体安全的电压是＿＿＿＿＿；家庭电路中，照明灯泡与控制它的开关连接方式是＿＿＿＿＿。
答案：不高于36V 串联
13.我们家里用的电灯、电视机正常工作时的电压时＿＿＿＿V 。
电灯的灯丝烧断后，电视机＿＿＿＿（选填“能”或“不能”）正常工作。
答案：220 能 14.如图所示，电源电压是6V 且不变，S 闭合后电压表示数为2V ，则灯L 1两端电压为_____V ；灯L 1和灯L 2的电流是________（选填“L 1”、“L 2”或“一样”）大。
V
甲
乙
L 1
S
L 2
V 2
V 1
答案：4 一样
15.某新型手电筒由电池、开关和三粒相同的LED 灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U 。
为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是＿＿＿＿联的。
手电筒正常工作时通过三粒灯珠的电流＿＿＿＿（相等/不相等），手电筒电池的电压为＿＿＿＿。
答案：串（串联） 相等 3U
16.如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联，则甲表是＿＿＿＿表，乙表是＿＿＿＿表。
答案：电压 电流
17.如图所示电路，开关闭合时观察到：L 1和L 2两灯均不亮，电流表几乎无示数，电压表示数接近电源电压。
其原因是________________________。
答案：L 1断路（或L 1与灯座接触不良） 18.2015年春晚运用了许多新技术，其中主要利用发光二极管工作的全息LED 屏幕组合成唯美的3D 画面。
发光二极管具有_______________导电特性，它的主要材料是_______________。
答案：单向 半导体
19.综合考虑下表中几种金属的物理特性及市场价格，选用＿＿＿＿做学生实验用组导线比较适宜（选填金属名称）：高压输电线一般用铝制成，其原因是＿＿＿。
金属 密度/103kg·m -3
熔点/℃ 导电性能1最强，9最弱
市场价格/元·吨-1
金 19.3 1063 3 88000000 银 10.5 961 1 1365000 铜 8.9 1083 2 17700 铝 2.7 660 4 16000 钢、铁 7.9 1540 7 2200 铅
11.3
327
9
4900
答案：铜 导电性能较强、密度较小、价格较便宜。
20.如图所示，闭合开关S 后，向右适当移动滑动变阻器滑片P 的过程中，电流表的示数＿
L 2
L 1
S
V L 2
L 1
V
S
A R 1
R 2
甲
S 乙
＿＿＿（选填“变大”、“变小”或“不变”）；移动滑片时应注意＿＿＿＿。
答案：变大 电流表的示数不能超过电流表的量程
P
L A S。
