磁环的作用
磁环是电子电路中常用的抗干扰元件, 对于高频噪声有很好的抑制作用, 一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁大家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些功率电感-磁环线圈-色环电感-贴片电感-磁珠电感-变压器-叠层电感-电子新闻信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号.那么在磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过。
高频磁环是抑制高次谐波的磁环，主要是镍锌磁环，一般是针对1MHZ以上，到300MHZ之间，效果最佳，现在使用越来越广泛。
连接线上的磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的安装位置磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种**或民用电子设备。
焊钉磁环的用途
焊钉磁环的用途
焊钉磁环的用途
焊钉磁环是一种用于电气安装的非常重要的零件。
它主要用于将电线或控制线与设备或其他电气设备固定在一起，以保证这些设备的安装更加牢固。
焊钉磁环在极端温度和湿度条件下具有良好的电气性能。
它们可以承受高电压，对于热熔绝缘材料的熔点高达200℃，气压也可达到40巴以上。
因此它们通常用于布线连接隔离抗潮。
另外，由于磁铁的作用，焊钉磁环可以明显增加电气设备的布线固定力。
由于它有强烈的磁性作用，可以在厚度不变的情况下，显著提高电缆和护套的附加支撑力及固定力，使电缆更好的抗拉而不会拉断。
此外，由于焊钉磁环与电缆和护套的接触面一般都是金属表面，因此可以起到良好的导电作用。
当连接多个设备时，可以有效的防止电线缆之间的漏电现象。
总之，焊钉磁环可以起到非常重要的作用，它能够良好的支撑电缆和护套，同时有效防止电缆和护套之间的漏电现象。
它们可以大大提高电气设备的安装以及使用的安全性。
- 1 -。
电磁环的作用与使用方法
电磁环的作用与使用方法电磁环呀，那可是个挺有趣的小玩意儿呢！一、电磁环的作用。
电磁环有好多超棒的作用哦。
它就像是一个小小的魔法圈，能在电路里起到稳定电流的作用。
比如说，在一些电子设备里，电流有时候会变得很调皮，忽大忽小的，就像小朋友的情绪一样不稳定。
这时候电磁环就登场啦，它可以把那些杂乱的电流变得规规矩矩的，让电子设备能够正常工作。
在电脑的电源部分常常能看到电磁环的身影呢。
电脑里的数据传输就像小蚂蚁搬家，如果电流不稳定，那些“小蚂蚁”就会迷路或者走丢，导致电脑出现各种小毛病，像死机啦，程序突然出错啦。
有了电磁环，就像给这些“小蚂蚁”修了一条平稳的路，电脑就能顺畅运行啦。
而且呀，电磁环还能减少电磁干扰。
现在我们周围到处都是电器，它们都在发射着各种各样的电磁波。
这些电磁波就像一群调皮的小幽灵，到处乱窜，有时候会钻进其他电器里捣乱。
电磁环就像一个小卫士，把那些捣乱的电磁波挡在外面，保护电器不受干扰。
二、电磁环的使用方法。
那电磁环怎么用呢？其实很简单啦。
如果是在自己组装一些小电路的时候，就像做一个超酷的小发明一样。
你只要把电磁环套在需要稳定电流或者防止干扰的导线上就好啦。
就像给导线穿上了一件保护衣。
不过要注意哦，电磁环的大小要合适，不能太大也不能太小。
太大了可能就起不到很好的效果，太小了可能都套不上去呢。
在一些电器设备里，如果要更换电磁环，一定要先把电器的电源关掉哦。
安全第一嘛，可不能像个莽撞的小怪兽一样不管不顾。
然后找到原来电磁环所在的位置，把新的电磁环小心地安装上去。
安装的时候要确保电磁环紧紧地套在导线上，这样它才能好好地发挥作用。
要是你发现家里的某个电器好像受到了电磁干扰，你可以先检查一下电磁环是不是还好好的。
如果电磁环损坏了，那就赶紧换一个新的。
不过在操作之前，最好还是先看看电器的说明书或者咨询一下专业人士，这样就不会出什么岔子啦。
电磁环虽然小小的，但是在电子世界里可是个很重要的小角色呢。
了解了它的作用和使用方法，是不是感觉自己对电子设备又多了一份了解呀？就像发现了一个小秘密一样有趣呢。
磁环的使用技巧

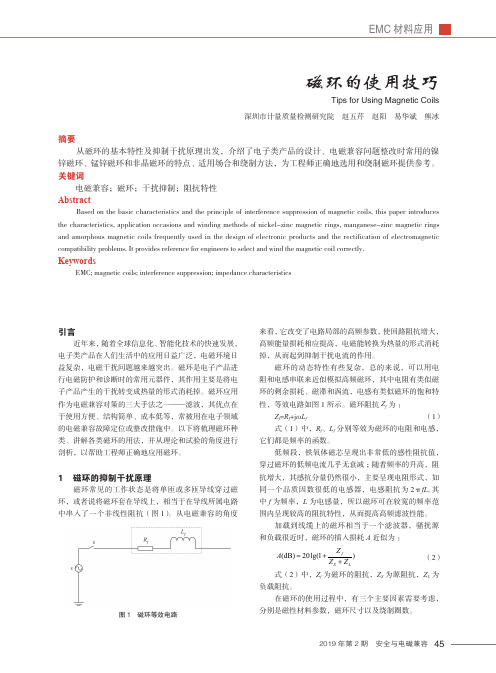

452019年第2期 安全与电磁兼容引言近年来，随着全球信息化、智能化技术的快速发展，电子类产品在人们生活中的应用日益广泛，电磁环境日益复杂，电磁干扰问题越来越突出。
