拉电流与灌电流1、概念拉电流和灌电流是衡量电路输出驱动能力(注意：拉、灌都是对输出端而言的，所以是驱动能力)的参数,这种说法一般用在数字电路中。
这里首先要说明，芯片手册中的拉、灌电流是一个参数值，是芯片在实际电路中允许输出端拉、灌电流的上限值（允许最大值)。
而下面要讲的这个概念是电路中的实际值。
由于数字电路的输出只有高、低（0，1)两种电平值，高电平输出时，一般是输出端对负载提供电流,其提供电流的数值叫“拉电流”；低电平输出时，一般是输出端要吸收负载的电流，其吸收电流的数值叫“灌(入）电流”。
对于输入电流的器件而言：灌入电流和吸收电流都是输入的,灌入电流是被动的,吸收电流是主动的。
如果外部电流通过芯片引脚向芯片内‘流入'称为灌电流(被灌入）；反之如果内部电流通过芯片引脚从芯片内‘流出’称为拉电流(被拉出)2、为什么能够衡量输出驱动能力当逻辑门输出端是低电平时，灌入逻辑门的电流称为灌电流，灌电流越大，输出端的低电平就越高。
由三极管输出特性曲线也可以看出，灌电流越大，饱和压降越大，低电平越大。
然而，逻辑门的低电平是有一定限制的,它有一个最大值UOLMAX.在逻辑门工作时，不允许超过这个数值，TTL 逻辑门的规范规定UOLMAX ≤0.4～0.5V.所以，灌电流有一个上限.当逻辑门输出端是高电平时,逻辑门输出端的电流是从逻辑门中流出，这个电流称为拉电流。
拉电流越大，输出端的高电平就越低.这是因为输出级三极管是有内阻的，内阻上的电压降会使输出电压下降。
拉电流越大,输出端的高电平越低。
然而，逻辑门的高电平是有一定限制的,它有一个最小值UOHMIN。
在逻辑门工作时,不允许超过这个数值，TTL 逻辑门的规范规定UOHMIN ≥2。
4V.所以，拉电流也有一个上限。
可见，输出端的拉电流和灌电流都有一个上限，否则高电平输出时，拉电流会使输出电平低于UOHMIN；低电平输出时,灌电流会使输出电平高于UOLMAX。
什么是灌电流和拉电流

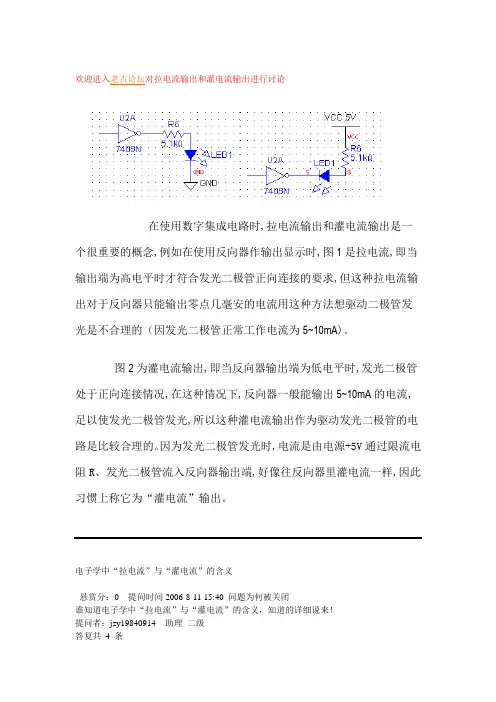

欢迎进入老古论坛对拉电流输出和灌电流输出进行讨论在使用数字集成电路时,拉电流输出和灌电流输出是一个很重要的概念,例如在使用反向器作输出显示时,图1是拉电流,即当输出端为高电平时才符合发光二极管正向连接的要求,但这种拉电流输出对于反向器只能输出零点几毫安的电流用这种方法想驱动二极管发光是不合理的（因发光二极管正常工作电流为5~10mA)。
图2为灌电流输出,即当反向器输出端为低电平时,发光二极管处于正向连接情况,在这种情况下,反向器一般能输出5~10mA的电流,足以使发光二极管发光,所以这种灌电流输出作为驱动发光二极管的电路是比较合理的。
因为发光二极管发光时,电流是由电源+5V通过限流电阻R、发光二极管流入反向器输出端,好像往反向器里灌电流一样,因此习惯上称它为“灌电流”输出。
电子学中“拉电流”与“灌电流”的含义悬赏分：0 - 提问时间2006-8-11 15:40 问题为何被关闭谁知道电子学中“拉电流”与“灌电流”的含义，知道的详细说来！提问者：jzy19840914 - 助理二级答复共4 条垃,既通过器件向电源索取。
灌，既通过器件向电源回输（流）。
回答者：老瓢虫- 高级魔法师七级8-11 16:35器件通过负载接电源称为灌；器件通过负载接地称为拉。
回答者：lnaslzt - 同进士出身七级8-11 18:59拉电流即元气件从它的负载输入电流；灌电流即该元气件向负载输出电流。
回答者：lncysun - 助理三级8-13 10:48数字电路中的0，1，是根据电位的高低来区分的。
在电位高时，下一级电路会从本级电路中拉出一部分电流，在电位低时，上一级电路会向本级电路中灌入一部分电流，这就是你所谓的：电子学中“拉电流”与“灌电流”的含义回答者：高级电灯泡- 见习魔法师二级8-13 21:17什么是灌电流，拉电流和扇出系数当逻辑门输出端是低电平时，灌入逻辑门的电流称为灌电流，灌电流越大，输出端的低电平就越高。
灌电流和拉电流

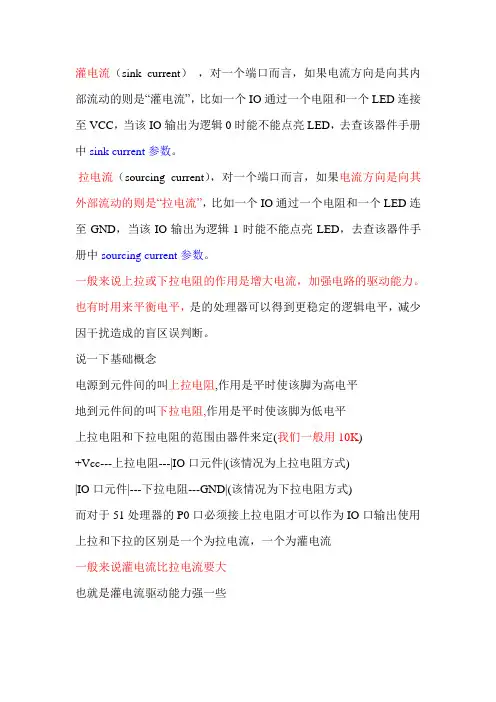

灌电流（sink current），对一个端口而言，如果电流方向是向其内部流动的则是“灌电流”，比如一个IO通过一个电阻和一个LED连接至VCC，当该IO输出为逻辑0时能不能点亮LED，去查该器件手册中sink current参数。
拉电流（sourcing current），对一个端口而言，如果电流方向是向其外部流动的则是“拉电流”，比如一个IO通过一个电阻和一个LED连至GND，当该IO输出为逻辑1时能不能点亮LED，去查该器件手册中sourcing current参数。
一般来说上拉或下拉电阻的作用是增大电流，加强电路的驱动能力。
也有时用来平衡电平，是的处理器可以得到更稳定的逻辑电平，减少因干扰造成的盲区误判断。
说一下基础概念
电源到元件间的叫上拉电阻,作用是平时使该脚为高电平
地到元件间的叫下拉电阻,作用是平时使该脚为低电平
上拉电阻和下拉电阻的范围由器件来定(我们一般用10K)
+Vcc---上拉电阻---|IO口元件|(该情况为上拉电阻方式)
|IO口元件|---下拉电阻---GND|(该情况为下拉电阻方式)
而对于51处理器的P0口必须接上拉电阻才可以作为IO口输出使用上拉和下拉的区别是一个为拉电流，一个为灌电流
一般来说灌电流比拉电流要大
也就是灌电流驱动能力强一些。
