机制砂基础知识100问
怎样正确使用机制砂及石粉，这些知识点需要掌握
怎样正确使用机制砂及石粉，这些知识点需要掌握机制砂的相关术语机制砂manufactured sand岩石、尾矿或工业废渣经除土处理，由机械破碎、筛分制成的，粒径小于4.75 mm的颗粒，但不包括软质、风化的颗粒，俗称人工砂。
石粉含量fine content机制砂中粒径小于75μm的颗粒含量。
亚甲蓝(MB)值methylene blue value用于判定机制砂中粒径小于75μm颗粒的吸附性能的指标。
河砂的技术特点光滑的表面，粒形良好，吸水性相对较小。
如果细度、级配符合要求，则混凝土胶凝材料用量与单方用水量容易控制。
但如果级配不合理，且过细、含泥量多则影响混凝土强度与体积稳定性。
机制砂的缺点相对于河砂，粒形不够圆滑，颗粒尖锐有棱角。
表面粗糙，同样砂率时表面积较大。
总体看吸水性大于河砂。
机制砂混凝土性能特征人工砂与河砂相比, 由于有一定数量的石粉, 使得人工砂混凝土的和易性得到改善。
适量的石粉可以起到填充作用，有利于机制砂混凝土强度提高，但不同强度等级机制砂混凝土对应最佳石粉含量不同。
对于体积稳定性的影响研究结论不一致，这主要是因为机制砂的品种多样。
总体而言与对混凝土单位体积用水量的影响有关。
对于混凝土开裂敏感性而言，具有一定量的石粉，对抗开裂有利。
与保水性提高，抗渗性提高有关。
几个相关问题的讨论—石粉石粉也是小于75μm 的颗粒，但石粉与天然砂中的泥成分不同、粒径分布不同、在混凝土中所起的作用亦不同，石粉与机制砂化学成分相同，适量石粉对混凝土是有益的。
现代混凝土设计理念强调骨料之间空隙最小，密实度最高。
不同种类石粉含量与MB值的关系人工砂中石粉含量和MB值之间并没有相关性，即决定人工砂MB 值大小的不是其中石粉含量，主要和石粉的矿物成分有关。
硅质石粉比河卵石和钙质石粉对人工砂MB值的影响更大。
人工砂MB值受细粉中SiO2和Al2O3含量的影响，即人工砂MB 值与高岭土类矿物含量有关系。
石粉的细度对其MB值没有影响。
机制砂专业知识5
机制砂专业知识5【原创实用版】目录1.机制砂的定义和分类2.机制砂的生产工艺3.机制砂的性能特点4.机制砂的应用领域5.机制砂的发展前景正文一、机制砂的定义和分类机制砂，又称人工砂，是指通过机械设备将矿石、岩石等物料进行破碎、筛分等工艺处理，达到一定粒度要求的砂。
根据生产原料和生产工艺的不同，机制砂可分为以下几类：1.石灰岩机制砂2.河卵石机制砂3.铁矿石机制砂4.砂岩机制砂等二、机制砂的生产工艺机制砂的生产工艺主要包括以下几个步骤：1.原料准备：选择合适的矿石、岩石等物料作为生产原料。
2.破碎：将原料进行初步破碎，使其达到一定粒度。
3.筛分：通过振动筛等设备对破碎后的物料进行筛分，分级处理。
4.整形：对筛分后的物料进行进一步整形，提高砂的粒型和质量。
5.输送和储存：将生产好的机制砂进行输送和储存。
三、机制砂的性能特点1.粒度分布：机制砂的粒度分布可根据需求进行调整，具有较好的可控性。
2.颗粒形状：机制砂颗粒呈立方体或近似立方体，颗粒表面较粗糙，有利于混凝土的粘结。
3.强度：机制砂的强度较高，能够满足不同工程需求。
4.杂质含量：机制砂生产过程中可对杂质进行有效控制，提高砂的质量。
四、机制砂的应用领域1.混凝土：机制砂广泛应用于各类混凝土工程，如桥梁、道路、建筑等。
2.砂浆：机制砂可用于制作砂浆，用于砌筑、抹灰等工程。
3.道路基层材料：机制砂可作为道路基层材料，提高道路的承载能力和稳定性。
4.水利工程：机制砂可用于水利工程的建设，如水库、河道等。
五、机制砂的发展前景随着我国基础设施建设的不断推进，对砂石资源的需求量日益增加。
而天然砂资源日益减少，开采难度加大，机制砂作为一种替代品，具有广阔的发展前景。
机制砂专业知识12哪些岩石可以用于机制砂石生产？

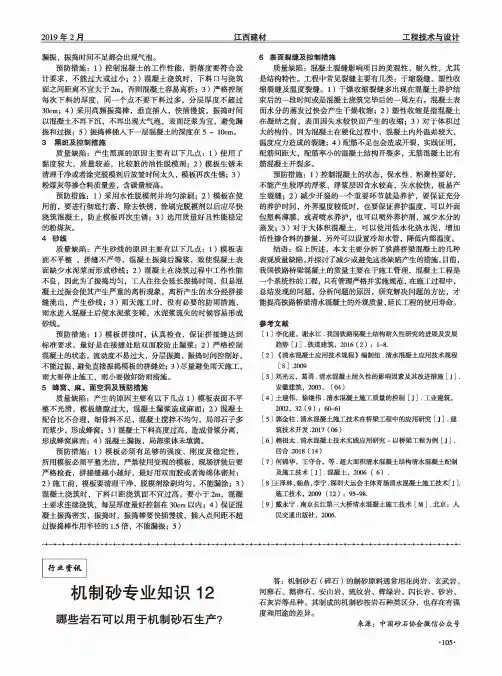

2019年2月江西建材工程技术与设计漏振，振捣时间不足都会出现气泡。
预防措施：1)控制混凝土的工作性能，坍落度要符合设 计要求，不能过大或过小；2)混凝土浇筑时，下料口与浇筑 面之间距离不宜大于2m,否则混凝土容易离析；3)严格控制 每次下料的厚度，同一个点不要下料过多，分层厚度不超过 30cm;4)采用高频振捣棒，垂直插人，快插慢拔，振捣时间 以混凝土不再下沉，不再出现大气泡，表面泛浆为宜，避免漏 振和过振；5)振捣棒插人下一层混凝土的深度在5 ~ 10cm。
3黑斑及控制措施质量缺陷：产生黑斑的原因主要有以下几点：1)使用了 黏度较大，质量较差，比较脏的油性脱模剂；2)模板生锈未 清理干净或者涂完脱模剂后放置时间太久，模板再次生锈；3) 粉煤灰等掺合料质量差，含碳量较高。
预防措施：1)采用水性脱模剂并均匀涂刷；2)模板在使 用前，要进行彻底打磨，除去铁锈，涂刷完脱模剂以后应尽快 浇筑混凝土，防止模板再次生镑；3)选用质量好且性能稳定 的粉煤灰。
4砂线质量缺陷：产生砂线的原因主要有以下几点：1)模板表 面不平整、拼缝不严等，混凝土振捣后漏浆，致使混凝土表 面缺少水泥浆而形成砂线；2)混凝土在浇筑过程中工作性能 不良，因此为了振捣均匀，工人往往会延长振捣时间，但是混 凝土过振会使其产生严重的离析现象，离析产生的水分经拼接 缝流出，产生砂线；3)雨天施工时，没有必要的防雨措施，雨水进入混凝土后使水泥浆变稀，水泥浆流失的时候容易形成 砂线。
预防措施：1)模板拼接时，认真检查，保证拼接缝达到 标准要求，最好是在接缝处贴双面胶防止漏浆；2)严格控制 混凝土的状态，流动度不易过大，分层振捣，振捣时间控制好，不能过振，避免直接振捣模板的拼缝处；3)尽量避免雨天施工，雨大要停止施工，雨小要做好防雨措施。
5蜂窝、麻、面空洞及预防措施质量缺陷：产生的原因主要有以下几点1)模板表面不平 整不光滑，模板缝隙过大，混凝土漏浆造成麻面；2)混凝土 配合比不合理，细骨料不足，混凝土搅拌不均匀，局部石子多 而浆少，形成蜂窝；3)混凝土下料高度过高，造成骨浆分离，形成蜂窝麻面；4)混凝土漏振，局部浆体未填满。
砂石考试题及答案
砂石考试题及答案一、单项选择题（每题2分，共20分）1. 砂石骨料的粒径一般分为哪几个等级？A. 粗砂、中砂、细砂B. 大粒径、中粒径、小粒径C. 粗骨料、中骨料、细骨料D. 1-3mm、3-5mm、5-10mm答案：C2. 砂石骨料中，砂的含泥量对混凝土性能有何影响？A. 增加含泥量可以提高混凝土强度B. 增加含泥量可以提高混凝土的耐久性C. 增加含泥量会降低混凝土强度和耐久性D. 含泥量对混凝土性能无影响答案：C3. 砂石骨料的级配对混凝土性能有何影响？A. 级配越好，混凝土强度越低B. 级配越好，混凝土强度越高C. 级配对混凝土强度无影响D. 级配越差，混凝土强度越高答案：B4. 砂石骨料的含水率对混凝土性能有何影响？A. 含水率越高，混凝土强度越高B. 含水率越高，混凝土强度越低C. 含水率对混凝土强度无影响D. 含水率越高，混凝土耐久性越好答案：B5. 砂石骨料的针片状含量对混凝土性能有何影响？A. 针片状含量越高，混凝土强度越高B. 针片状含量越高，混凝土强度越低C. 针片状含量对混凝土强度无影响D. 针片状含量越高，混凝土耐久性越好答案：B6. 砂石骨料的压碎值指标对混凝土性能有何影响？A. 压碎值越高，混凝土强度越高B. 压碎值越高，混凝土强度越低C. 压碎值对混凝土强度无影响D. 压碎值越高，混凝土耐久性越好答案：B7. 砂石骨料的表观密度对混凝土性能有何影响？A. 表观密度越高，混凝土强度越高B. 表观密度越高，混凝土强度越低C. 表观密度对混凝土强度无影响D. 表观密度越高，混凝土耐久性越好答案：A8. 砂石骨料的堆积密度对混凝土性能有何影响？A. 堆积密度越高，混凝土强度越高B. 堆积密度越高，混凝土强度越低C. 堆积密度对混凝土强度无影响D. 堆积密度越高，混凝土耐久性越好答案：A9. 砂石骨料的吸水率对混凝土性能有何影响？A. 吸水率越高，混凝土强度越高B. 吸水率越高，混凝土强度越低C. 吸水率对混凝土强度无影响D. 吸水率越高，混凝土耐久性越好答案：B10. 砂石骨料的颗粒形状对混凝土性能有何影响？A. 颗粒形状越圆滑，混凝土强度越高B. 颗粒形状越尖锐，混凝土强度越高C. 颗粒形状对混凝土强度无影响D. 颗粒形状越圆滑，混凝土耐久性越好答案：A二、多项选择题（每题3分，共15分）11. 砂石骨料的质量控制指标包括哪些？A. 粒径B. 含泥量C. 针片状含量D. 压碎值E. 表观密度答案：ABCDE12. 砂石骨料的级配对混凝土性能的影响包括哪些方面？A. 强度B. 耐久性C. 工作性D. 体积稳定性E. 经济性答案：ABCDE13. 砂石骨料的含水率对混凝土性能的影响包括哪些方面？A. 强度B. 耐久性C. 工作性E. 经济性答案：ABCDE14. 砂石骨料的针片状含量对混凝土性能的影响包括哪些方面？A. 强度B. 耐久性C. 工作性D. 体积稳定性E. 经济性答案：ABCDE15. 砂石骨料的颗粒形状对混凝土性能的影响包括哪些方面？A. 强度B. 耐久性C. 工作性E. 经济性答案：ABCDE三、判断题（每题2分，共20分）16. 砂石骨料的粒径越小，混凝土强度越高。
机制砂专业知识
01什么是机制砂？机制砂具有什么特点？答：机制砂是指通过制砂机或其他专用制砂设备经过多道工序加工后的成品，其特点是成品粒型好，且在作业过程中可根据不同的用料需求，选择不同的设备生成各种规格的机制砂。
02哪些原料可以生成机制砂？答：鹅卵石、石灰石、花岗岩、玄武岩、安山岩、砂岩、石英岩、辉绿岩、凝灰岩、大理岩、流纹岩、矿石；建筑垃圾、尾矿、隧道渣等固废资源。
其制成的机制砂按不同原料及微量元素含量进行区分，存在着强度和用途的差异。
03机制砂原料选择注意事项有哪些？答：不是所有的物料都可以拿来生产机制砂，在生产机制砂时，对于原料有一定的要求，如：1、用来生产机制砂的原料对抗压强度有一定的要求，且物料不能用有潜在的碱性集料反应活性的，宜使用洁净、坚硬且无软弱颗粒原料。
2、矿山：避免使用覆盖土层较厚、夹层含泥较多以及岩石分层成片状等质量比较差的矿山。
3、岩层裸露原料：如果岩石上面覆盖土层或含有风化层，应先进行清除再进行制砂。
04什么是碱性集料反应？答：碱性集料反应指混凝土中的碱性物质(水泥、外加剂中均含有碱性成分)与砂石骨料中的活性成分发生化学反应,从而引起混凝土内部膨胀，时间长了会导致混凝土疏松、强度降低、开裂等，造成混凝土的破坏。
05机制砂生产中常用新型绿色环保、智能制造的破碎筛分设备有哪些？答：履带移动颚式破碎站、履带移动锤式破碎站、履带移动反击式破碎站、履带移动圆锥式破碎站、履带移动斜式筛分站（移动筛分站）、履带移动水平筛分站、履带移动专用制砂机、履带移动破筛一体机等。
06新型制砂设备优势特点有哪些？答：a配有或可选配环保装置有效减少生产过程对周围环境的影响；b 无需建设周期，购买设备即可投入生产中；C转场方便：智能化无线遥控、即用即走，可马上投入到下一个项目中；d设备用材精良，结构紧凑、性能稳定等。
07机制砂生产过程中常用高效的破碎筛分设备配型方案有哪些？答：1、硬岩制砂设备选择（适用范围：高原平原等，可生产3-4种规格的成品料）❶.履带移动颚式破碎站+履带移动圆锥式破碎站+履带移动筛分站❷.履带移动颚式破碎站+履带移动圆锥式破碎站+履带移动筛分站+履带移动制砂机❸.履带移动颚式破碎站+履带移动圆锥式破碎站+履带移动制砂机+履带移动筛分站2、软岩制砂设备选择（适用范围：高原平原等，可生产3-4种规格的成品料）❶.履带移动锤式破碎站+履带移动筛分站❷.履带移动颚式破碎站+履带移动锤式破碎站+履带移动筛分站❸.履带移动颚破式破碎站+履带移动反击式破碎站+履带移动筛分站❹履带移动锤式破碎站+履带移动制砂机+履带移动筛分站3、固废制砂设备选择（适用范围：高原平原等，可生产3-4种规格的成品料）4、制砂专用制砂机（适用范围：高原平原等）08制砂设备为何有地域使用范围区别？答：不同地域海拔不同，大气压强不一样，致使同一款马达在不同地域产生的动力不同，从而形成不同的破碎效率。
机制砂概括
1. 机制砂中有粒径小于75um 的石粉，和天然砂的明显区别之一2. 级配较差，细度模数偏大，表面粗糙，颗粒尖锐有棱角3. 机制砂中石粉含量不宜大于10%，否则降低砂率4. 石粉含量对粉煤灰的掺量影响不明显5. 严格控制泥粉含量6. 在低强度混凝土中机制砂比天然砂配制强度更高，机制砂（石灰石）碳酸钙可以与高浓度氢氧化钙发生微弱反应7. 石粉是指粒径小于0.16mm ，可以提高混凝土密实度可以改善混凝土耐久性；表面粗糙，表面能高，与胶凝材料粘结好，模量较高，但机制砂中石粉含量过高，会削弱集料的骨架作用，使弹性模量降低8. 孔隙率大的砂需要更多的胶凝材料（孔隙率求：量筒装砂，再加水）9. 砂率选择很重要，砂率小容易泌水，砂率大流动性降低10. 比表面积法评价坍落度，比表面积计算式：0ni wi i Sw a S ==∑，i 为筛孔级别，ai 为0.15,0.3,0.6,1.18,2.36,4.75筛孔的分计筛余率，Sw 为各个筛孔所对应的尺寸的比表面积11. 以1.18为分界粒径，大于1.18的影响混凝土的保水性和粘聚性，小于1.18的影响混凝土的泌水性12. 机制砂混凝土的和易性与细骨料（砂）的级配和细度模数有关，同时也牵涉到用水量、水泥用量、砂率等参数，一般认为细度模数控制在3——3.4之间为佳，细度模数过大，粗颗粒较多，级配不合理，使混凝土的和易性变差，虽然掺入粉煤灰可以弥补缺陷，但成本会提高；若细度模数较小，则小于0.075的细粉过多，需水量增加，混凝土强度降低，水泥用量增加。
石粉含量也影响坍落度，石粉含量太低时（小于5%），混凝土和易性、泌水性较差，石粉含量控制在6%——9%，对混凝土强度影响不大，和易性也很好。
按机制砂的特点进行混凝土配合比设计，通过合理利用机制砂中的石粉，调整机制砂的砂率，可以配制出和易性好、适合泵送的机制砂混凝土。
13.【西南交大于春辉，低强度高性能机制砂混凝土和易性的研究】指出：在水胶比相同的条件下，河砂混凝土的坍落度要大于机制砂混凝土，主要原因是机制砂颗粒本身具有裂隙及孔洞，其中还包括矿物颗粒集合体，因而增大了砂子的比表面积，需要更多的水，因此混凝土的需水量增加，坍落度减小。
机制砂“一路走红”,知道这14问,你也是制砂行家!
现在机制砂的市场发展十分火热，机制砂的生产工艺不了解可不行！机制砂的生产工艺主要有干法制砂生产线、半干法制砂生产线和湿法制砂生产线，可根据不同的生产工艺加工成不同规格的机制砂，很多人对这3种制砂工艺不是很了解，就为大家介绍一些常见的问题：一、干法生产工艺有哪些优势？1、干法制砂生产出来的机制砂含水量一般低于2%，商混或者干混砂浆可直接使用。
2、可调控成品砂中的石粉含量，能集中回收和利用，减少粉尘的排放。
3、干法制砂生产过程中使用的水资源较少，极少或者不用水，能节约水资源。
4、干法制砂有利于几种操作控制，可实现自动化管理。
5、不受地域、干旱和寒冷季节的影响。
二、为什么湿法生产工艺使用较少？1、湿法制砂需要消耗大量水资源。
2、成品砂的含水量较高，需要进行脱水处理。
3、成品砂的细度模数偏粗，而且洗砂过程中可能有细砂流失，导致砂子产量低。
4、湿法制砂过程中可能产生大量的泥粉污水，污染环境。
5、湿法制砂在干旱、少雨或者是结冰的季节无法正常生产。
三、半干法制砂工艺的特点半干法制砂生产工艺和湿法制砂相比，部分成品砂不需要进行水洗，因此用水量相比湿法制砂少多了，成品砂的石粉流失量也少了，成品砂的水分含量也较低。
半干法制砂生产工艺投资费用比干法制砂多，但是比湿法制砂相比对少一些，成品砂的石粉含量和运行成本也是介于两者之间。
四、干法、湿法、半干法制砂工艺如何选择？1、生产需求首先要根据所处地区的水资源情况、机制砂石粉含量和细度模数的要求以及原料的洁净程度。
如果生产条件允许，建议优先采用干法制砂生产工艺，其次是半干法制砂生产工艺，最后选用湿法制砂生产工艺。
2、生产成本从制砂生产线的设备投入成本和机制砂石料的加工成本，以及制砂厂的占地面积和制砂生产管理的难易程度方向考虑，也是优先选择干法制砂生产工艺，然后是半干法制砂生产工艺，最后是湿法制砂生产工艺。
弗雷西研发团队总结过去10余年国内外制砂经验，引进德国、日本先进理念，与重庆大学联合研制的新型可调级配制砂系统，具有五大核心技术，并通过国家认证获得自主研发知识产权。
(完整版)砂石内部考试题及答案
砂石考试题姓名：站点：一、名词解释(共10分每题2分)1、碎石：由天然岩石或卵石经破碎、筛分而得的粒径大于5mm的岩石颗粒。
2、针、片状颗粒：凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。
平均粒径指粒级上、下限粒径的平均值。
3、含泥量：砂、石中公称粒径小于80μm颗粒的含量。
4、表观密度：集料颗粒单位体积（包括内部封闭空隙）的质量。
5、石粉含量：人工砂中公称粒径小于80μm，且其矿物组成和化学成分与被加工母岩相同的颗粒含量。
二、填空题(共15分每空0.5分)1、砂的表观密度试验以两次试验结果算术平均值为测定值，如两次结果差大于20kg/m3时，应重新进行试验。
2、砂的细度模数,粗砂3.7-3.1中砂3.0-2.3细砂2.2-1.6。
3、砂按0.630 mm筛孔累计筛余量(以重量的百分率计)分成三个级配区Ⅰ、Ⅱ、Ⅲ级。
4、《普通混凝土用砂、石质量及检验方法标准》的标准编号为JGJ52-20065、砂中含泥量砼强度等级≥C60≤2.0%,C30～C55≤3.0 %，≤C25≤5.0%。
6、碎石或卵石中含泥量砼强度等级≥C60≤0.5%,C30～C55≤1.0 %，≤C25≤2.0%。
7、对于钢筋混凝土用砂，其氯离子含量不得大于0.06% ，对于预应力混凝土用砂，其氯离子含量不得大于0.02% 。
8、人工砂及混合砂中的石粉含量的测定，首先应进行亚甲蓝试验，通过该实验来评定细粉是石粉还是泥粉，当其值MB ＜1.4 时，则判定是石粉；若MB ≥1.4 时，则判定为泥粉。
9、碎石含泥量以两个试样试验结果的算术平均值为测定值。
两次结果的差值超过0.2 时，应重新取样进行试验。
10、碎石的强度可用岩石的抗压强度和压碎指标表示。
11、从料堆上取样时，取样部位应均匀分布，取样前应先将部位表层铲除，然后由各部位抽取大致相等的砂8 份，石子为16 份，组成各自一组样品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机制砂基础知识100问1.什么是机制砂？答：经除土处理，由机械破碎、筛分制成的粒径小于4.75mm的岩石、矿山尾矿、工业废渣颗粒。
但不包括软质岩石、风化岩石的颗粒。
俗称人工砂。
混合砂指由机制砂和天然砂混合制成的砂。
2机制砂有哪些技术质量指标？答：机制砂的主要技术指标有：颗粒级配、细度模数、石粉含量、空隙率、表观密度、堆积密度、亚甲蓝（MB）值、压碎值指标、云母含量、轻物质含量等16项技术指标。
3机制砂有哪些国家或行业技术标准？答：机制砂相关的主要国家或行业技术标准有：GB/T14684—2011《建筑用砂》、GB/T14685—2001《建筑用卵石、碎石》、JGJ52-2006《普通混凝土用砂、石质量标准及检验方法》、JGJ/T241-2011《人工砂混凝土应用技术规范》、DB50/5030-2004《机制砂混合砂混凝土应用技术规程》(重庆) 、JT/T819-2011《公路工程水泥混凝土用机制砂》、DBJ52-55-2008《贵州省高速公路机制砂高强混凝土技术规程》、JTGE42-2005《公路工程集料试验规程》。
4什么是细度模数？答：反映机制砂颗粒粗细程度的技术指标。
细度模数越大，表示砂子越粗。
机制砂的规格按细度模数（Mx）分为粗、中、细、特细四种，其中：1）粗砂的细度模数为：3.7—3.1，平均粒径为0.5mm以上；2）中砂的细度模数为：3.0—2.3，平均粒径为0.5mm—0.35mm；3）细沙的细度模数为：2.2—1.6，平均粒径为0.35mm—0.25mm；4）特细沙的细度模数为：1.5—0.7，平均粒径为0.25mm以下。
5机制砂中有哪些有害物质？答：机制砂中常见的有害物质是云母、轻物质（如树叶、木块、煤）、有机物、硫化物及硫酸盐等，这些物质对混凝土性能产生影响，含量都要求严格控制。
6机制砂中有害物质云母含量要求≤2%，为什么要作为重要质量指标加以控制？答：因为云母呈薄片装，表面光滑，极易沿节理开裂，因此与水泥石的粘结性能极差，若含量过量对混凝土和易性、强度及砂浆抗冻性产生较大影响，比如云母含量5%时，强度下降15%以上。
花岗岩类作为机制砂料源时要引起重视。
7什么是机制砂颗粒级配？答：机制砂的颗粒级配是指颗粒各粒径的搭配比例。
8机制砂颗粒级配划分为Ⅰ区、Ⅱ区、Ⅲ区三个区间，如何判定机制砂级配属于哪个区间？答：根据公称粒径0.6mm方筛孔累计筛余量百分比，当该百分比值落于哪个区间，他就属于哪区砂。
也就是说0.6mm的公称粒径作为区间控制粒级。
9什么是针、片状颗粒？答：凡是机制砂颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。
其中平均粒径是指该粒级上、下限粒径的平均值。
10什么是机制砂石粉，石粉含量有什么要求？答：石粉是指机制砂中粒径小于75μm的成分与被加工母岩相同的颗粒。
一般普通混凝土要求石粉含量小于10%，高强混凝土要求小于5%；11国外机制砂标准对石粉含量有什么要求？答：国外标准对机制砂石粉含量及粒径的界定均存在差异，石粉粒径界定方面：美国、日本、澳大利亚等国石粉界定粒径为0.075毫米，英国、法国等国则为0.063毫米；石粉含量方面：美国标准规定石粉含量最高限值为5-7%；日本则为7%；澳大利亚则为25%;英国则为15%；法国则12-18%；这种不同是考虑的角度不同造成的。
12机制砂压碎值指标有什么要求？答：机制砂压碎值是检验其坚固性与耐久性的一项指标。
标准要求压碎值指标为30%。
压碎值指标较低会导致混凝土耐磨性明显下降。
13砂子细度模数与颗粒级配的关系？答：砂子细度模数和颗粒级配是两个不同的概念，他们既有联系又有本质区别，他们的关系是：1）颗粒级配相同，细度模数相同；2）细度模数相同，级配不一定相同；3）砂的三个级配区并不准确对应于与砂的粗、中、细的程度划分。
14公路工程机制砂技术标准中，如何分类？他们的适应范围又是什么？答：机制砂可分为Ⅰ类、Ⅱ类、Ⅲ类。
Ⅰ类宜用于强度等级大于或等于C60的混凝土，Ⅱ类宜用于强度等级大于或等于C30、小于C60及有抗冻、抗渗要求的混凝土，Ⅲ类宜用于强度等级小于C30的混凝土。
15石屑与机制砂的区别是什么？答：在母岩相同的情况下，石屑与机制砂的主要区别是石屑颗粒更加不规则，用水量会增加较多，石粉含量更高且波动更大，可能更易降低混凝土拌合物性能及强度。
16什么是机制砂亚甲蓝（MB）值？答：用于判定机制砂中粒径小于0.075mm颗粒含量主要是泥土还是与被加工母岩化学成分相同的石粉的指标；机制砂亚甲蓝值要求MB≤1.4，宜控制在1.0以下为好。
17哪些岩石可以用于机制砂石生产？答：机制砂石（碎石）的制砂原料通常用花岗岩、玄武岩、河卵石、鹅卵石、安山岩、流纹岩、辉绿岩、闪长岩、砂岩、石灰岩等品种。
其制成的机制砂按岩石种类区分，也存在有强度和用途的差异。
18自然界岩石分为哪几个种类？答：自然界岩石分为三类，他们分别是：第一类是岩浆岩（火成岩），由岩浆喷发而形成的、一般质地坚硬、均一；第二类是沉积岩（水成岩），是经风化、搬运、沉积和成岩等一系列地质作用而形成的，其特点是一般为层状分布结构，同一时期性质相近；第三类是变质岩，是在已有岩石的基础上，经过变质混合作用后形成的，其特点兼具上述岩石及自身特性。
19岩石硬度如何分级？答：根据莫氏硬度分级，岩石软硬程度分为十级： 1）滑石 2）石膏 3）方解石 4）萤石 5）磷灰石 6）正长石 7）石英8）黄玉 9）刚玉 10）金刚石。
20何为岩石的强度，岩石强度又分为哪几类？答：岩石的强度是岩石抵抗外力破坏的能力，也以“帕斯卡”为单位，用符号Pa表示。
岩石受力作用破坏，表现为压碎、拉断和剪切等，故有抗压强度、抗拉强度和抗剪强度等。
21机制砂料源岩石对其抗压强度有什么要求？答：机制砂料源母岩强度首先应由生产需求或工程项目单位提供，一般火成岩不应小于100MPa，变质岩不应小于80MPa，水成岩（沉积岩）不应小于60MPa。
对配制C50及以上混凝土的机制砂，其母岩抗压强度与混凝土强度等级之比不应小于1.5。
22如何区分岩石的风化等级？答：岩石的风化等级分为微风化、弱风化、强风化、全风化四个等级，一般用风化系数进行表示。
风化系数小于kf≤0.4的岩石，强度也小于常30MPa；风化较强的岩石色泽陈旧，基本可用手折断，用镐可以挖掘，手摇钻不易钻进，锤击声为哑声等宏观特点。
23机制砂表观密度、松散堆积密度、空隙率有何要求？答：机制砂表观密度不小于2500kg/m3；松散堆积密度不小于1400 kg/m3；空隙率不大于44%。
24机制砂石粉含量与细度模数的关系是什么？答：机制砂细度模数越小，颗粒总体上就越细，石粉含量就越多，即石粉含量与细度模数成反比，生产中通过增加石粉含量来降低细度模数的方法是不可取的。
25何为砂石骨料？答：砂石骨料是建设工程中砂、卵（砾）石、碎石、块石、料石等材料的统称。
粒径大于4.75mm的骨料称为粗骨料，即我们常说的石子或碎石，粒径小于4.75mm的骨料称为细骨料，又称为砂或机制砂。
砂石骨料是建设工程中混凝土和堆砌石等构筑物的主要建筑材料。
26机制砂出厂检验项目有哪些？答：机制砂的出厂检验项目是：颗粒级配、细度模数、松散堆积密度、石粉含量（含亚甲蓝试验）、泥块含量、压碎值指标。
27什么是颗粒比表面积，机制砂石比表面积状况如何？答：比表面积是指单位质量物料所具有的总面积，分外表面积、内表面积两类。
国标单位㎡/g。
机制砂石是指外表面积，不规则颗粒比表面积较大，加大用水量和水泥浆体用量。
28什么是再生骨料？答：废混凝土经破碎、加工、筛分后，所得粒径为5~40 mm的骨料为再生粗骨料，粒径0.5~5mm的骨料为再生细骨料。
29再生骨料有什么特点？答：再生骨料具有颗粒棱角多、表面粗糙、组分中还含有硬化水泥砂浆，加上原料来源主要是废弃混凝土，因此其内部结构微裂纹多，孔隙率大、吸水率大、堆积密度小、空隙率大、压碎指标高等特点。
30什么是再生混凝土，它有哪些基本特点？答：再生混凝土是再生骨料部分或全部代替砂石等天然集料（主要是粗集料），再加入水泥、水等配而成的新混凝土。
一般来说，这种混凝土用水量较大、硬化后的强度低、弹性模量低，而且抗渗性、抗冻性、抗碳化能力、收缩、徐变和抗氯离子渗透性等耐久性能均低于普通混凝土。
31国外标准如何对再生粗骨分级？答：RILEM于1998 年发布的再生混凝土规范：以再生粗骨料表观密度、吸水率等特性作为划分其等级的评价指标，并按再生粗骨料的来源将其划分为三个等级，一级再生粗骨料主要来源是废弃砌体材料，二级再生粗骨料主要来源是废弃混凝土，三级再生粗骨料则主要源自混合材料。
32废混凝土、砖石及工业废渣是否可以生产机制砂？答：废混凝土、砖石及工业废渣经过专门设备经过分拣、清洗、破碎、筛分等工艺过程，生产出机制砂。
但当前行业内主要还是用于生产再生粗骨料。
33机制砂出现的原因是什么？答：机制砂生产及应用主要有四个方面的原因：1）大型或专项建设工程对砂石骨料质量要求严格且用量巨大、天然砂石难以满足要求；2）天然砂石资源过度消耗，供给逐渐短缺；3）天然砂质量低劣不稳定，且价格高企，且低值和区域性特别明显；4）环境保护需要，减少或禁止开采河沙、山砂。
34从目前来看，推广应用机制砂的优势是什么？答：机制砂的主要优势是：一、机制砂料源固定、稳定，专业化和批量化的生产方式，保证了机制砂产品的质量相对稳定。
二、有较好的级配，原料成分可选择；颗粒级配稳定、可调整；粒形可改善。
三、有固定的生产场所，适合工业信息化管理和环境治理。
四、可利用各种矿山废石、建筑垃圾以及工业废渣等生产机制砂，既减少环境污染的问题，又提高了自然资源利用率。
35为什么山砂和海沙质量比河沙差？答：一般山砂风化较严重，含泥较多，含有机杂质和轻物质也较多；海砂中常含有贝壳等杂质，另外所含氯盐、硫酸盐、镁盐会引起钢筋的腐蚀，这些物质都影响混凝土性能。
故质量较河砂差。
36机制砂经常需要取样检测，如何对机制砂进行取样？答：机制砂检测取样的一般方法为：1）在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表面铲除，然后从不同部位抽取大致等量的砂8份，组成一组样品,2）从皮带运输机上取样时应用接料器在皮带运输机机尾的出料处定时抽取大致等量的砂4份，组成一组样品；3）从火车汽车货船上取样时从不同部位和深度抽取大致等量的砂8份，组成一组样品。
37机制砂试验环境和试验用筛的要求是什么？答：机制砂试验环境要求实验室的温度应保持在（20±5）℃，试验用筛应满足GB/T6003.1和GB/T6003.2中方孔试验筛的规定，筛孔大于4.00的试验筛应采用穿孔板试验筛。
