单杆液压缸基本全套图纸x

液压缸设计说明书

目录一、设计要求——————————————————————-1 1、目的—————————————————————————1 2、题目—————————————————————————1 二、总述————————————————————————-2 1、作者的话——————————————————————--2 2、设计提要———————————————————————3 三、各零部件的设计及验算————————————————-5 1、缸筒设计———————————————————————5 2、法兰设计———————————————————————14 3、活塞设计———————————————————————19 4、活塞杆设计——————————————————————21 5、缓冲装置和排气阀设计—————————————————26 四、外接线路和程序———————————————————-27 1、液压设配外接线路———————————————————27 2、操作板————————————————————————28 3、程序地址分配—————————————————————29 4、芯片接线图——————————————————————31 5、PLC程序指令—————————————————————-33 五、参考文献———————————————————————38

一、设计要求 1、目的 ①、培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统的初步设计工作，并结合设计或实验研究课题进一步巩固和扩大知识领域。 ②、培养学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以及编写技术文件的能力，提高计算、绘图等基本技能。 ③、培养学生掌握机电产品的一般程序和方法，进行工程师基本素质的训练。 ④、树立正确的设计思想及严肃认真的工作作风。 2、题目液压油缸的压力和速度控制 ①、执行元件：液压油缸； ②、传动方式：电液比例控制； ③、控制方式：单片微机控制、PLC控制； ④、控制要求：速度控制、推力控制； ⑤、主要设计参数：油缸工作行程————600、400mm；额定工作油压————4MP；移动负载质量————1000、2000kg；负载移动阻力————5000、10000N；移动速度控制————3、6m/min。

液压缸全套图纸说明书范本

液压缸全套图纸说明书

绪论——————————————第3页第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页第2 章液压传动系统的执行元件 ——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页

绪论第一章液压传动的基础知识 1.1液压传动系统的组成液压传动系统由以下四个部分组成：〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。〈5〉工作介质---工作介质即传动液体，一般称液压油。液压系统就是经过工作介质实现运动和动力传递的。 1.2液压传动的优缺点

各种液压缸工作原理及结构分析(动画演示)

各种液压缸工作原理及结构分析（动画演示）什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。(1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。(3)螺纹式连接，有

外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。(5)焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。液压缸的基本作用形式：标准双作用：动力行程在两个方向并且用于大多数应用场合：单作用缸：当仅在一个方向需要推力时，可以采用一个单作用缸；双杆缸：当在活塞两侧需要相等的排量时，或者当把一个负载连接于每端在机械有利时采用，附加端可以用来安装操作行程开关等的凸轮．弹簧回程单作用缸：通常限于用来保持和夹紧的很小的短行程缸。容纳回程弹簧所需要的长度使得它们在需要长行程时很讨厌；柱塞式单作用缸：仅有一个流体腔，这种类型的缸通常竖直安装，负载重置使缸内缩，他们又是被成为“排量缸”，并且对长行程是实用的；多级伸缩缸：最多可带4个套简，收拢长度比标准缸短．有单作用或双作用，它们与标准缸相比是比较贵的，通常用于安装空间较小但需要较大行程的场合，串联缸：一个串联缸足由两个同轴安装的缸组成的，两个缸的活塞由一个公共活塞杆链接，在两缸之前设置杆密封件以便使每个缸都能双作用，当安装宽度或高度受限制时．串联

液压缸全套图纸说明书要点

绪论第一章液压传动的基础知识 1.1液压传动系统的组成液压传动系统由以下四个部分组成：〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。〈5〉工作介质---工作介质即传动液体，通常称液压油。液压系统就是通过工作介质实现运动和动力传递的。

1.2液压传动的优缺点优点：〈1〉体积小、重量轻，单位重量输出的功率大（一般可达32M P a,个别场合更高）。〈2〉可在大范围内实现无级调速。〈3〉操纵简单，便于实现自动化。特别是和电气控制联合使用时，易于实现复杂的自动工作循环。〈4〉惯性小、响应速度快，起动、制动和换向迅速。(液压马达起动只需0.1s)〈5〉易于实现过载保护，安全性好；采用矿物油作为工作介质，自润滑性好。〈6〉液压元件易于实现系列化标准化和通用化。缺点：〈1〉由于液压传动系统中存在的泄漏和油液的压缩性，影响了传动的准确性，不易实现定比传动。〈2〉不适应在温度变化范围较大的场合工作。〈3〉由于受液体流动阻力和泄漏的影响，液压传动的效率还不是很高，不易远距离传动。

液压缸基本结构

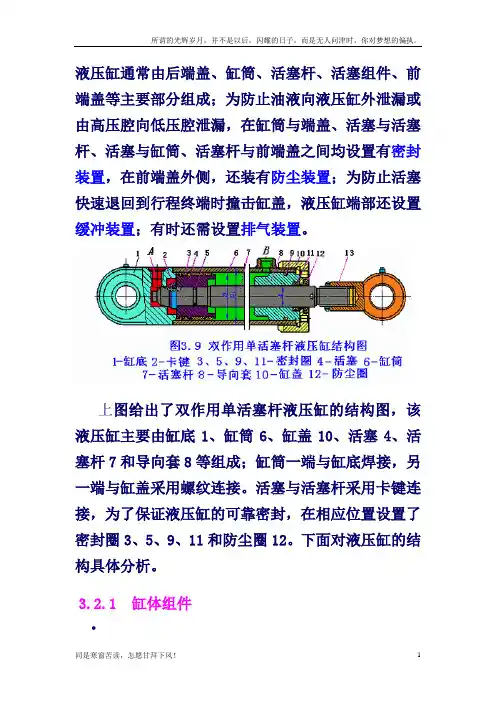

液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。下面对液压缸的结构具体分析。 3.2.1 缸体组件 ?

缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。 3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图3.10所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。 (2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，

但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。 ? (4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。 (5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。 3.2.1.2 缸筒、端盖和导向套的基本要求 ?缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要

单双作用油缸选型及计算

第四章液压油缸第一节液压缸的工作原理、类型和特点液压缸是液压系统中的执行元件，它的职能是将液压能转换成机械能。液压缸的输入量是液体的流量和压力，输出量是直线速度和力。液压缸的活塞能完成往复直线运动，输出有限的直线位移。一、液压缸的工作原理液压缸的工作原理见图4-1。图4-1液压缸的工作原理液压缸由缸筒1、活塞2、活塞杆3、端盖4、活塞杆密封件5等主要部件组成。6为进出油口。其它结构的活塞式液压缸的主要零件如图4-1所示结构类似。若缸筒固定，左腔连续地输入压力油，当油的压力足以克服活塞杆上的所有负载时，活塞以v连续向右运动，活塞杆对外界做功。速度 1 v向左运动，活塞杆也对外界做功。这样，完成了反之，往右腔输入压力油时，活塞以速度 2 一个往复运动。这种液压缸叫做缸筒固定缸。若活塞杆固定，左腔连续地输入压力油时，则缸筒向左运动。当往右腔连续地通入压力油时，则缸筒右移。这种液压缸叫活塞杆固定缸。本章所论及的液压缸，除特别指明外，均以缸筒固定，活塞杆运动的液压缸为例。由此可知，输入液压缸的油必须具有压力p和流量q。压力用来克服负载，流量用来形成一定的运动速度。输入液压缸的压力和流量就是给缸输入液压能；活塞作用于负载的力和运动速度就是液压缸输出的机械能。因此，缸输入的压力p，流量q，以及输出作用力F和速度v是液压缸的主要性能参数。二、液压缸的分类为了满足各种主机的不同用途，液压缸有多种类型。按供油方向分，可分为单作用缸和双作用缸。单作用缸只是往缸的一侧输入高压油，靠其它外力使活塞反向回程。双作用缸则分别向缸的两侧输入压力油。活塞的正反向运动均靠液压力完成。按结构形式分，可分为活塞缸、柱塞缸、摆动缸和伸缩套筒缸。按活塞杆的形式分，可分为

液压缸设计分析

第一章液压系统设计 1.1液压系统分析 1.1.1 液压缸动作过程 3150KN热压成型机液压系统属于中高压液压系统，涉及快慢速切换、多级调压、保压补压等多个典型的液压回路。工作过程为电机启动滑块快速下行滑块慢速下行保压预卸滑块慢速回程滑块快速回程推拉缸推出推拉缸拉回循环结束。按液压机床类型初选液压缸的工作压力为28Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。1.1.2液压系统设计参数（1）合模力；（2）最大液压压28Mp；（3）主缸行程700㎜；（4）主缸速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s。 1.1.2分析负载（一）外负载压制过程中产生的最大压力，即合模力。（二）惯性负载设活塞杆的总质量m＝100Kg，取△t＝0.25s (三)阻力负载活塞杆竖直方向的自重活塞杆质量m≈1000Kg，同时设活塞杆所受的径向力等于重力。静摩擦阻力动摩擦阻力由此得出液压缸在各个工作阶段的负载如表****所示。

表*** 液压缸在各个工作阶段的负载F 工况负载组成负载值F工况负载组成负载值F 启动981保压3150×103加速537补压3150×103快速491快退+G10301按上表绘制负载图如图***所示。 F/N v/mm·s-1 537 491 981 38 4.85 0 l/mm 0 l/mm -491 -981 -38 由已知速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s和液压缸行程s=700mm，绘制简略速度图，如图***所示。 1.2确定执行元件主要参数 1.2.1 液压缸的计算（一）液压缸承受的合模力为3150KN，最大压力p1=28Mp。鉴于整个工作过程要完成快进、快退以及慢进、慢退，因此液压缸选用单活塞杆式的。在液压缸活塞往复运动速度有要求的情况下，活塞杆直径d根据液压缸工作压力选取。由合模力和负载计算液压缸的面积。将这些直径按GB/T 2348—2001以及液压缸标准圆整成就近标准值，得:

液压缸设计说明书

1 设计课题 1.1设计要求设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为20000N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。

2 液压系统的发展概况一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，通过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化可以提高工作可靠性，实现液压系统柔性化、智能化，改变液压系统效率低，漏油、维修性差等缺点，充分发挥液压传动出力大、贯性小、响应快等优点,其主要发展动向如下：[1]

双活塞杆双作用活塞式液压缸结构设计说明

目录 1设计的依据、原则和步骤 (3) 1.1引言 (3) 1.2设计的依据 (3) 1.3设计的一般原则 (3) 1.4设计的一般步骤 (4) 2设计的题目、技术参数、目的和要求 (5) 2.1设计题目 (5) 2.2设计技术参数 (5) 2.3设计目的 (5) 2.4设计要求 (5) 3液压缸缸体结构形式的确定 (5) 3.1结构初型 (5) 4液压缸性能参数与结构参数的计算 (6) 4.1液压缸工作负载力分析和计算 (6) 4.2 液压缸的液压力计算和工作压力的选择 (7) 4.3液压缸速度比的确定 (7) 4.4液压缸速度计算和流量选择 (7) 4.5液压缸综合结构参数及安全系数的选择 (8) 5缸筒设计与计算 (8) 5.1缸筒与缸盖的连接形式 (8) 5.2对缸筒的要求及材料选择 (11) 5.3缸筒的计算 (11) 5.4缸筒加工的技术要求 (13) 5.5缸筒头部法兰厚度 (14) 5.6缸筒—缸盖的连接计算 (14) 5.7 缸盖的材料和技术要求 (15) 5.8缸盖厚度的确定 (15) 5.9最小导向长度的确定 (16) 5.10缸体长度的确定 (16) 6活塞组件设计 (16) 6.1活塞设计 (16) 6.2活塞与活塞杆的连接结构 (17) 6.3活塞杆设计 (17)

6.4活塞杆及连接件强度校核 (19) 6.5活塞杆液压缸稳定性校核 (20) 7液压缸油口和排气装置设计 (21) 7.1油口设计 (21) 7.2排气装置设计 (22) 参考文献 (22)

双活塞杆双作用活塞式液压缸结构设计 1设计的依据、原则和步骤 1.1引言一部现代机器通常由机架、原动机、传动装置和工作机构四个主要部分构成，其中机架为载体，原动机的作用是进行能量形式的转换，为机器提供适当形式的动力，传动装置的作用是进行动力的传递，工作机构即执行机构，其作用是消耗能量而做功。如果原动机将其他形式的能转换成液压能，执行元件消耗液压能而做功，则称为液压机械或液压机。液压机械的执行元件即做功元件是液压马达和液压缸。液压马达和液压缸是通用化和标准化程度很高的液压元件，用户或设计者在研制一部新的液压机械时，应尽量选择标准化的液压元件，以避免金钱的浪费和时间、精力的消耗。但由于使用要求的千差万别，液压元件的专用化设计是不可避免的，其中以液压缸设计居多。这是由于液压缸配置的灵活性，设计、制造比较容易，维护比较方便的特点决定的。因而，相对其他液压元件而言，液压缸的设计是极为常见的，这也是工程技术人员必须具有的一种基本技能。 1.2设计的依据液压缸与机器及机器上的机构直接相联系，对于不同的机构，液压缸的具体用途和工作性能也不同，因此设计之前，要进行全面地分析和研究，收集必要的原始资料并加以整理作为设计的依据。（1）了解和掌握液压缸在机器上的用途和工作要求。（2）了解液压缸工作环境条件。（3）了解外部负载情况。（4）了解液压缸运动形态及安装的约束条件。（5）了解液压系统的情况。（6）了解有关国家标准、技术规定和其他参考资料。 1.3设计的一般原则液压缸设计时应注意如下问题：

液压缸全套图纸说明书-★★

绪论第一章液压传动的基础知识 1.1液压传动系统的组成液压传动系统由以下四个部分组成：〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。〈5〉工作介质---工作介质即传动液体，通常称液压油。液压系统就是通过工作介质实现运

动和动力传递的。 1.2液压传动的优缺点优点：〈1〉体积小、重量轻，单位重量输出的功率大（一般可达32M P a,个别场合更高）。〈2〉可在大范围内实现无级调速。〈3〉操纵简单，便于实现自动化。特别是和电气控制联合使用时，易于实现复杂的自动工作循环。〈4〉惯性小、响应速度快，起动、制动和换向迅速。(液压马达起动只需 0.1s) 〈5〉易于实现过载保护，安全性好；采用矿物油作为工作介质，自润滑性好。〈6〉液压元件易于实现系列化标准化和通用化。缺点：〈1〉由于液压传动系统中存在的泄漏和油液的压缩性，影响了传动的准确性，不易实现定比传动。〈2〉不适应在温度变化范围较大的场合工作。

液压缸习题

液压缸 3．1填空题 1．液压缸按结构不同，可分为活塞式、柱塞式和摆动式三大类。 2．双活塞杆缸常用于往复运动速度和负载相同的场合。 3．单活塞杆缸常用于一个方向速度大，另一个方向速度小设备的液压系统。 4．活塞缸差动连接时，比其非差动连接同向运动获得的速度大、推力小。因此，在机床的液压系统中常用其实现运动部件的空行程快进。 5．增压缸能将输入的低压油转变为高压油供液压系统中某一支路使用。 6．伸缩式液压缸活塞伸出顺序是先大后小，伸出的速度是由慢到快；活塞缩回的顺序一般是先小后大；活塞缩回的速度是由快到慢。 7．铸铁、铸钢和锻钢制造的缸体与端盖多采用法兰式连接；无缝钢管制作的缸筒与端盖多采用半环式连接或螺纹式连接；较短的液压缸常用拉杆式连接。 8．液压缸中常用的缓冲装置有环状间隙式、可变节流式和可调节流式。 3．2选择题 1．双活塞杆缸，当活塞固定时，缸与运动部件连接，运动件的运动范围略大于液压缸有效行程的 B 。 A.1倍 B.2倍 C.3倍 2．单活塞杆缸作为差动连接时，若使其往复运动速度相等，其活塞面积应为活塞杆面积的 B 倍。 A.1倍 B.2倍 C.2倍 3．双叶片式摆动缸的摆动角一般不超过 B 。 A.100° B. 150° C. 280° 4．在高压大流量的液压系统中，活塞与活塞杆的连接须采用 C 。 A.锥销连接 B.螺纹连接 C.半环式连接 5．液压缸差动连接工作时，缸的（），缸的（）。D A.运动速度增加推力增加 B. 运动速度减少推力增加 C.运动速度减少推力减少 D. 运动速度增加推力减少 6．在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（C）。 A.单活塞杆缸 B.双活塞杆缸 C.柱塞缸 D.增压缸 3．3计算题

液压缸结构图示

创作编号：BG7531400019813488897SX 创作者：别如克* 液压缸的结构 · 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸缸筒6、缸盖10、活塞4、活塞杆7 和导向套8 等组成；缸筒一

焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11 和防下面对液压缸的结构具体分析。 3.2.1 缸体组件 ·

缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。 3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图 3.10 所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。 (2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式用于要求外形尺寸小、重量轻的场合。

液压缸设计说明书

佳木斯大學机械设计制造及其自动化专业（卓越工程师）说明书题目单杆活塞式液压缸的设计学院机械工程学院专业机械设计制造及其自动化（卓越工师）组员曾瑶瑶、王健跃、杨兰、沈宜斌指导教师臧克江完成日期2016年6月佳木斯大学机械工程学院

目录设计要求............................................................................................................................ II 第1章缸的设计. (1) 1.1 液压缸类型和结构型式的确定 (1) 1.1.1结构类型 (1) 1.1.2局部结构及选材初选 (1) 1.2液压缸主要尺寸的确定 (2) 1.2.1 液压缸筒的内径D的确定 (2) 1.2.2 活塞杆直径d的确定 (3) 1.2.3 缸筒长度l的确定（如图1-3） (3) 1.2.4 导向套的设计 (4) 1.3活塞及活塞杆处密封圈的选用 (4) 1.4缓冲装置设计计算 (5) 第2章强度和稳定性计算 (7) 2.1缸筒壁厚和外径计算 (7) 2.2缸底厚度计算 (7) 2.3 活塞杆强度计算 (7) 致谢 (8) 参考文献 (9)

设计要求设计单杆活塞式液压缸；系统压力：10MPa；系统流量：100L/min；液压缸行程：450mm；速度：30mm/s；液压缸输出力：5000N；油口尺寸：M24*1.5，且两油口尽可能在缸筒的缸底侧；液压缸与外界联接方式缸底固定，活塞杆为耳环联接。

第1章缸的设计 1.1 液压缸类型和结构型式的确定 1.1.1结构类型 1、采用单作用单杆活塞缸； 2、液压缸的安装形式采用轴线固定类中的头部内法兰式安装在机器上。法兰设置在活塞杆端的缸头上，内侧面与机械安装面贴紧，这叫头部内法兰式。液压缸工作时，安装螺栓受力不大，主要靠安装支承面承受，所以法兰直径较小，结构较紧凑【1】。这种安装形式在固定安装形式中应用得最多。而且压力机的工作时的作用力是推力，则采用图1-1的安装形式。图1-1安装形式 1.1.2局部结构及选材初选 1、缸筒的材料采用45号无缝钢管（如图1-2）；

液压缸结构图示

液压缸的结构 · 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7 和导向套8 等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11 和防尘圈12。下面对液压缸的结构具体分析。 3.2.1 缸体组件 ·

缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。 3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图 3.10 所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。 (2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。

· (4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。 (5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。 · 3.2.1.2 缸筒、端盖和导向套的基本要求 ·缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。

双作用单杆活塞式液压缸毕业论文正稿

v .. . .. 目录设计题目---------------------------------------------------------------------------2 液压缸的选型---------------------------------------------------------------------2 液压缸主要参数的计算液压缸主要性能参数-----------------------------------------------------2 缸筒内径（缸径）计算--------------------------------------------------2 缸壁壁厚的计算------------------------------------------------------------2 流量的计算------------------------------------------------------------------3 底部厚度计算---------------------------------------------------------------4 最小导向长度的确定------------------------------------------------------4 主要零部件设计与校核缸筒的设计------------------------------------------------------------------5 缸筒端盖螺纹连接的强度计算-----------------------------------------6 缸筒和缸体焊缝连接强度的计算--------------------------------------6 活塞设计----------------------------------------------------------------------7 活塞的密封-------------------------------------------------------------------8 活塞杆杆体的选择----------------------------------------------------------8 活塞杆强度的校核----------------------------------------------------------8 液压缸稳定性校核----------------------------------------------------------9 活塞杆的导向、密封和防尘---------------------------------------------9 致谢-----------------------------------------------------------------------------10 参考文献------------------------- 一.设计题目双作用单杆活塞式液压缸设计主要设计参数：系统额定工作压力：p= 25（Mpa）驱动的外负载：F =50（KN) 液压缸的速度比：λ=1.33 液压缸最大行程：L =640 (mm) 液压缸最大伸出速度：λ=4 (m/min) 液压缸最大退回速度：v t =5.32(m/min) 缸盖连接方式：螺纹连接液压缸安装方式：底座安装缓冲型式：杆头缓冲二.液压缸的选型

液压缸活塞杆各种镀层性能对比

液压缸活塞杆各种镀层性能对比镀（涂）层种类涂层硬度H V 耐磨损状态盐雾试验（小时）物料利用率生产成本（元/dm2) 设备复杂性单层铬700-1000耐磨48-9620-300.4-0.6一般乳白铬+铬700-1000耐磨9618-250.5-0.7设备多三层铬700-1000耐磨96-19218-250.6-0.9设备多单层镍+铬700-1000耐磨，结合力好 96-12825-350.5-0.7设备多双层镍+铬700-1000耐磨，结合力好96-19220-300.6-0.9设备多，工艺复杂化学镀镍500-700较耐磨48-9640-600.6-0.9设备简单化学镀镍+ 铬 700-1000耐磨96-19230-500.7-0.9一般钨合金镀层500-650耐磨一般48650.6-0.9设备复杂需排风处理镍铁钴镀层 550-700耐磨96700.6-0.9一般镍钴铁镀层（纳米） 650-750超耐磨大于192850.5-0.7一般钴磷镀层550-700耐磨大于192800.9-1.2一般热喷涂陶瓷1000-1300耐磨大于192900.9-1.2设备复杂占地面积大纳米铬镀层 900-13 00 超耐磨大于500小时 30-500.5-0.6脉冲电源 D w-032高效镀铬 850-95 超耐磨大于750小时 70 0.3-0.5 普通镀铬设备结构化镀铬 800-1000耐磨大于30025-400.7-0.9设备复杂

目前工程机械对耐腐蚀性能有高要求的油缸活塞杆大部分采用镀双层或三层金属覆盖层已保证其耐腐蚀性能。如挖掘机油缸活塞杆镀层： 1，大部分采用一层镍+一层铬双层 ,2，乳白铬+一层铬 3，三层铬, 4二层镍+一层铬共三层的工艺方法进行生产 5，dw-032高耐腐蚀镀铬一层铬既可保证其耐腐蚀性能。盐雾试验大于750小时

液压缸使用说明书 (11233)

液压缸使用说明书一、液压缸的使用与维护 1、液压缸正常工作油温在-20℃~+80℃范围内，不能超出此范围。 2、为了保证液压缸的寿命，使用介质中不得混有杂质、脏物，以免划伤缸筒内壁，使密封件损伤，引起内外泄漏。（普通液压缸油液清洁度要求控制在NAS8级以内；带伺服阀液压缸要求控制在NAS6级以内。） 3、液压缸安装时要保证活塞杆顶端的连接方向与缸头、耳环（或中间铰轴）的方向一致，并保证整个活塞杆在进退过程中的直线度，防止出现刚性干涉现象，造成不必要的损坏。 4、液压缸安装完毕，在运行试车前，应对耳环、中间铰轴等有相对活动部位进行加油润滑。 5、液压缸在工作之前必须用低压进行数次往复运动，交替松开两端接头或放气阀，排净缸内的气体后方可进行正常工作。 6、当液压缸出现漏油等故障需拆卸维修时，应用液压力使活塞位移至任一始末位置，拆卸中严禁硬性敲打以及出现突然掉落等现象。 7、在拆卸之前，应使系统卸荷，回路压力为零，松开油口配管后将油口用油塞堵住。 8、液压缸各零部件拆卸后组装时，必须用煤油清洗干净，涂润滑油，并严防损坏密封件。

二、液压缸常见故障及排除方法三、液压缸周围环境的影响及处理意见 1、在风雨环境中，液压缸表面涂好防锈油漆。 2、在高温下作业，应在液压缸周围设防护装置，如石棉板等。 3、在尘土较大环境下作业，机构应考虑附加防尘罩等。四、液压缸带有磁致位移传感器，发货时为避免贵重物品损坏，必须分开包装。安装时只要将磁致位移传感器，拧入缸筒底部螺孔中，并注意密封用的O型圈不要损坏，然后安装好防护罩。五、设备成套厂注意事项 1、加强现场待安装液压缸的活塞杆及安装配合部位防护。 2、采用安全，平稳的方式吊装液压缸（并确保液压缸油口堵头密封良好，避免活塞杆在吊运过程中运动受损）。 3、在对液压缸安装位置调整时，尽量避免直接敲击液压缸（避免缸体或活塞杆受损）。

双作用液压缸的设计与控制

中原工学院机电学院机电系统综合实验（2016-2017学年第 1 学期）专业：机械电子工程题目：可伸缩伺服液压缸姓名：程方园学号：2 班级机电131 指导教师：周高峰崔路军完成日期：2017 年 1 月12 日机械电子工程系

目录设计任务书 (3) 1.设计目的与意义 (4) 2. 设计内容和要求 (4) 2.1确定总体方案 (4) 2.2设计内容 (5) 2.3设计要求 (5) 3.设计进度安排 (5) 4.机电系统设计的分析、计算、选用与说明 (5) 4.1机械设计 (5) 4.1.1液压缸的结构设计 (5) 4.1.2、液压缸的主要技术性能参数的计算 (6) 4.1.4、液压缸主油缸的设计计算 (8) 4.1.5、缸体的材料和技术要求 (11) 4.1.6、活塞杆径的计算与校核 (11) 4.1.7、快速液压缸柱塞直径的计算 (13) 4.1.8、缸盖的设计计算 (13) 4.1.9、液压缸油口的直径计算 (14) 4.1.10、导向套的设计计算 (15) e．内孔中的环形油槽和直油槽要浅而宽，保证润滑条件良好 (15) 4.2液压回路设计 (16) 4.3电路设计 (16) 4.4控制设计 (17) 5. 机电综合课程设计结论 (17) 6.机电综合课程设计的收获、体会和建议 (17) 7. 参考文献 (18) 8.附录 (18)

设计任务书

可伸缩伺服液压缸设计与控制 1.设计目的与意义油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门。其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。 2.设计内容和要求 1）理解可伸缩伺服液压缸的功能和工作原理，确定其功能参数； 2）明确可伸缩伺服液压缸的具体结构和控制方式，并给出相关参数； 3）分析和计算可伸缩伺服液压缸机械结构，并确定控制的具体实现。 4）绘制可伸缩伺服液压缸机械图纸和电气电子线路图； 5）撰写技术说明书 2.1确定总体方案当下各种液压缸规格品种比较少，主要是因各种机械对液压缸的要求差别太大。比如对液压缸的内径、活塞杆直径、液压缸的行程和连接方式等要求不一样。由于本次液压设计主要是实现立式快速的原则，故选双作用单活塞杆立式快速液压缸的设计。采用焊接连接。

液压缸全套图纸说明书样本

3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页绪论第一章液压传动的基础知识 1.1液压传动系统的组成液压传动系统由以下四个部分组成: 〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能,为系统提供动力。

〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能,以带动负载进行直线运动或者旋转运动。〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向,以保证执行元件达到所要求的输出力(或力矩)、运动速度和运动方向。〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。〈5〉工作介质---工作介质即传动液体,一般称液压油。液压系统就是经过工作介质实现运动和动力传递的。 1.2液压传动的优缺点优点: 〈1〉体积小、重量轻,单位重量输出的功率大(一般可达32M P a,个别场合更高)。〈2〉可在大范围内实现无级调速。〈3〉操纵简单,便于实现自动化。特别是和电气控制联合使用时,易于实现
