压力传感器原理

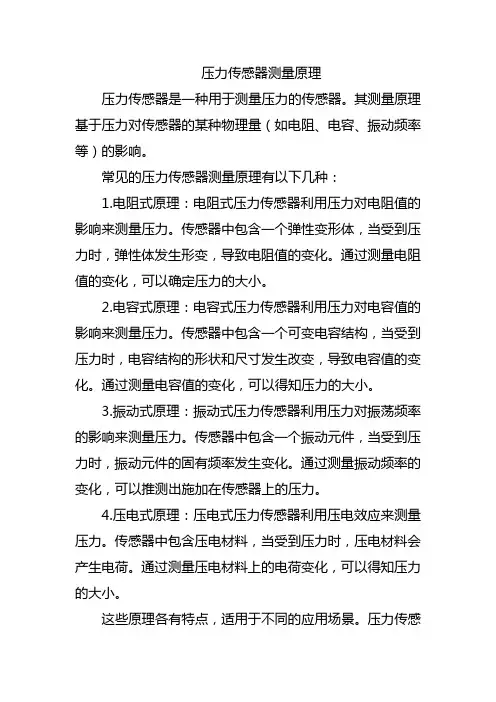

压力传感器原理压力传感器原理与应用.压力传感器是工业实践中最为常用的一种传感器，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。

科学家根据晶体是各向异性的，非晶体是各向同性的。

某些晶体介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。

这个效应研制出了压力传感器。

压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。

其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。

由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。

而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。

磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。

压力传感器原理在现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。

压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。

实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。

压电传感器主要应用在加速度、压力和力等的测量中。

压电式加速度传感器是一种常用的加速度计。

它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。

压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用，特别是航空和宇航领域中更有它的特殊地位。

压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

压力传感器原理压电式传感器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电传感器制成的，因为测量动态压力是如此普遍，所以压电传感器的应用就非常广。

除了压电传感器之外，还有利用压阻效应制造出来的压阻传感器，利用应变效应的应变式传感器等，这些不同的压力传感器利用不同的效应和不同的材料，在不同的场合能够发挥它们独特的用途。

温度传感器原理一、温度传感器热电偶的应用原理温度传感器热电偶是工业上最常用的温度检测元件之一。

其优点是：①测量精度高。

因温度传感器热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的温度传感器热电偶从-50~+1600℃均可边续测量，某些特殊温度传感器热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

温度传感器热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．温度传感器热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

温度传感器热电偶就是利用这一效应来工作的。

2．温度传感器热电偶的种类及结构形成（1）温度传感器热电偶的种类常用温度传感器热电偶可分为标准温度传感器热电偶和非标准温度传感器热电偶两大类。

所调用标准温度传感器热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的温度传感器热电偶，它有与其配套的显示仪表可供选用。

非标准化温度传感器热电偶在使用范围或数量级上均不及标准化温度传感器热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化温度传感器热电偶我国从1988年1月1日起，温度传感器热电偶和温度传感器热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化温度传感器热电偶为我国统一设计型温度传感器热电偶。

(2)温度传感器热电偶的结构形式为了保证温度传感器热电偶可靠、稳定地工作，对它的结构要求如下：①组成温度传感器热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与温度传感器热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。

3．温度传感器热电偶冷端的温度补偿由于温度传感器热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把温度传感器热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

必须指出，温度传感器热电偶补偿导线的作用只起延伸热电极，使温度传感器热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。

因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。

在使用温度传感器热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与温度传感器热电偶连接端的温度不能超过100℃。

传感器变送器基础知识一、传感器变送器（sensor or transducer）的定义传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

二、传感器的分类传感器的分类可以用不同的观点对传感器进行分类：它们的转换原理(传感器工作的基本物理或化学效应)；它们的用途；它们的输出信号类型以及制作它们的材料和工艺等。

根据传感器工作原理，可分为物理传感器和化学传感器二大类传感器工作原理的分类物理传感器应用的是物理效应，诸如压电效应，磁致伸缩现象，离化、极化、热电、光电、磁电等效应。

被测信号量的微小变化都将转换成电信号。

化学传感器包括那些以化学吸附、电化学反应等现象为因果关系的传感器，被测信号量的微小变化也将转换成电信号。

有些传感器既不能划分到物理类，也不能划分为化学类。

大多数传感器是以物理原理为基础运作的。

化学传感器技术问题较多，例如可靠性问题，规模生产的可能性，价格问题等，解决了这类难题，化学传感器的应用将会有巨大增长。

常见传感器的应用领域和工作原理列于表。

按照其用途，传感器可分类为：压力敏和力敏传感器位置传感器液面传感器能耗传感器速度传感器热敏传感器加速度传感器射线辐射传感器振动传感器湿敏传感器磁敏传感器气敏传感器真空度传感器生物传感器等。

以其输出信号为标准可将传感器分为：模拟传感器——将被测量的非电学量转换成模拟电信号。

数字传感器——将被测量的非电学量转换成数字输出信号(包括直接和间接转换)。

膺数字传感器——将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换)。

开关传感器——当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。

在外界因素的作用下，所有材料都会作出相应的、具有特征性的反应。

它们中的那些对外界作用最敏感的材料，即那些具有功能特性的材料，被用来制作传感器的敏感元件。

从所应用的材料观点出发可将传感器分成下列几类：(1)按照其所用材料的类别分金属聚合物陶瓷混合物(2)按材料的物理性质分导体绝缘体半导体磁性材料(3)按材料的晶体结构分单晶多晶非晶材料与采用新材料紧密相关的传感器开发工作，可以归纳为下述三个方向：(1)在已知的材料中探索新的现象、效应和反应，然后使它们能在传感器技术中得到实际使用。

(2)探索新的材料，应用那些已知的现象、效应和反应来改进传感器技术。

(3)在研究新型材料的基础上探索新现象、新效应和反应，并在传感器技术中加以具体实施。

现代传感器制造业的进展取决于用于传感器技术的新材料和敏感元件的开发强度。

传感器开发的基本趋势是和半导体以及介质材料的应用密切关联的。

表中给出了一些可用于传感器技术的、能够转换能量形式的材料。

按照其制造工艺，可以将传感器区分为：集成传感器薄膜传感器厚膜传感器陶瓷传感器集成传感器是用标准的生产硅基半导体集成电路的工艺技术制造的。

通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。

薄膜传感器则是通过沉积在介质衬底(基板)上的，相应敏感材料的薄膜形成的。

使用混合工艺时，同样可将部分电路制造在此基板上。

厚膜传感器是利用相应材料的浆料，涂覆在陶瓷基片上制成的，基片通常是Al2O3制成的，然后进行热处理，使厚膜成形。

陶瓷传感器采用标准的陶瓷工艺或其某种变种工艺(溶胶-凝胶等)生产。

完成适当的预备性操作之后，已成形的元件在高温中进行烧结。

厚膜和陶瓷传感器这二种工艺之间有许多共同特性，在某些方面，可以认为厚膜工艺是陶瓷工艺的一种变型。

每种工艺技术都有自己的优点和不足。

由于研究、开发和生产所需的资本投入较低，以及传感器参数的高稳定性等原因，采用陶瓷和厚膜传感器比较合理。

三、传感器的静态特性传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。

因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。

表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。

四、传感器的动态特性所谓动态特性，是指传感器在输入变化时，它的输出的特性。

在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。

这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。

最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。

五、传感器的线性度通常情况下，传感器的实际静态特性输出是条曲线而非直线。

在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度（非线性误差）就是这个近似程度的一个性能指标。

拟合直线的选取有多种方法。

如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。

六、传感器的灵敏度灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
