第1章 电话机的基础知识
第1章 通信基础
1.1.3 通信的方式
1．按消息传送的方向与时间划分 如果通信仅在点对点之间，或一点对多点之间进行，那
么按消息传送的方向与时间的不同，通信的工作方式可分为 单工通信、半双工通信和全双工通信，如图1-1所示。
单工通信是指消息只能单方向传输的通信方式，如广播、 遥控、无线寻呼等。在这种通信方式下，信号(消息)从广播 发射台、遥控器和无线寻呼中心分别单向传到收音机、遥控 对象和BB机上。
消息都有其量值的概念。在一切有意义的通信中，虽然 消息的传递意味着信息的传递，但对接收者而言，某些消息 比另外一些消息具有更多的信息。
例如，甲方告诉乙方一件非常可能发生的事情“明天中 午12时正常开饭”，与告诉乙方一件极不可能发生的事情 “明天12时有地震”相比，前一消息包含的信息显然要比后 者少些。因为对乙方(接收者)来说，前一件事很可能(或必然) 发生，不足为奇，而后一事情却极难发生，使人惊奇。这表 明消息确实有量值的意义，而且，对接收者来说，事件越不 可能发生，越使人感到意外和惊奇，则信息量就越大。消息 是多种多样的，因此，量度消息中所含的信息量值，必须能 够估计任何消息的信息量，且与消息种类无关。另外，消息 中所含信息的多少也应和消息的重要程度无关。
2．按信道中传输的信号分
信道是个抽象的概念，这里可理解成传输信号的通路。 通常，信道中传输的信号可分为数字信号和模拟信号两种， 由此，通信也可分为数字通信和模拟通信，与它们相对应的 系统是数字通信系统和模拟通信系统。
若信号的某一参量(如连续波的振幅、频率、相位，脉冲 波的振幅、宽度、位置等)可以取无限多个数值，且直接与消 息相对应，则称其为模拟信号。模拟信号有时也称为连续信 号，“连续”是指信号的某一参量可以连续变化(即可以取无 限多个值)，而不一定在时间上也连续。

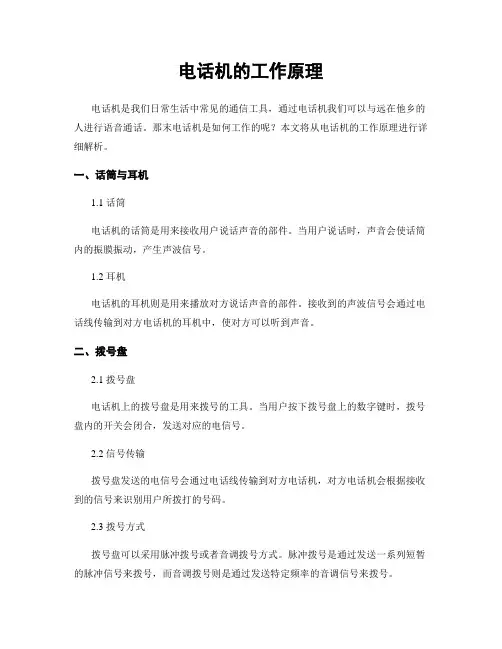

电话机的工作原理 (2)
电话机的工作原理电话机是我们日常生活中常见的通信工具，通过电话机我们可以与远在他乡的人进行语音通话。
那末电话机是如何工作的呢？本文将从电话机的工作原理进行详细解析。
一、话筒与耳机1.1 话筒电话机的话筒是用来接收用户说话声音的部件。
当用户说话时，声音会使话筒内的振膜振动，产生声波信号。
1.2 耳机电话机的耳机则是用来播放对方说话声音的部件。
接收到的声波信号会通过电话线传输到对方电话机的耳机中，使对方可以听到声音。
二、拨号盘2.1 拨号盘电话机上的拨号盘是用来拨号的工具。
当用户按下拨号盘上的数字键时，拨号盘内的开关会闭合，发送对应的电信号。
2.2 信号传输拨号盘发送的电信号会通过电话线传输到对方电话机，对方电话机会根据接收到的信号来识别用户所拨打的号码。
2.3 拨号方式拨号盘可以采用脉冲拨号或者音调拨号方式。
脉冲拨号是通过发送一系列短暂的脉冲信号来拨号，而音调拨号则是通过发送特定频率的音调信号来拨号。
三、中继系统3.1 中继系统电话机通话时需要通过中继系统进行信号传输。
中继系统会将用户发送的声音信号转换成电信号，并通过电话线传输到对方电话机。
3.2 信号放大中继系统还会对信号进行放大处理，以确保信号在传输过程中不会丢失或者衰减。
3.3 信号转换中继系统还会将电信号转换成声音信号，使对方电话机的耳机可以播放出用户的声音。
四、交换机4.1 交换机电话机通话时需要通过交换机进行连接。
交换机会根据用户拨号的号码来确定通话目的地，并建立通话连接。
4.2 通话路由交换机会根据拨号号码来选择合适的通话路由，确保通话信号能够顺利传输到对方电话机。
4.3 通话控制交换机还会对通话进行控制，包括通话的建立、终止以及通话质量的监控等功能。
五、电话路线5.1 电话路线电话机通话时需要通过电话路线进行信号传输。
电话路线是连接电话机和电话交换机之间的传输媒介。
5.2 信号传输方式电话路线可以采用摹拟信号传输或者数字信号传输方式。
电话机的工作原理
电话机的工作原理电话机是我们日常生活中常见的通讯工具，它通过一系列的技术和设备实现通话功能。
本文将介绍电话机的工作原理，匡助读者更好地了解这一常用设备。
一、话筒和听筒1.1 话筒：电话机的话筒是用来接收用户说话声音的部件，它将声音转换成电信号发送给对方电话机。
1.2 听筒：电话机的听筒是用来接收对方说话声音的部件，它将对方发送过来的电信号转换成声音供用户听取。
二、拨号器2.1 旋转拨号器：早期电话机采用的是旋转拨号器，用户通过旋转拨号盘上的数字来拨打电话号码。
2.2 按键拨号器：现代电话机多采用按键拨号器，用户通过按下数字键盘上的按键来拨打电话号码。
三、中继器和交换机3.1 中继器：电话机之间的通话需要经过中继器进行传输，中继器起到连接不同电话机之间的作用。
3.2 交换机：电话机的通话过程中需要经过交换机进行连接和转接，交换机负责实现电话机之间的通话。
四、传输路线4.1 电话线：电话机通过电话线与电话中心或者其他电话机进行连接，电话线传输声音信号和电信号。
4.2 光纤：一些现代电话机采用光纤传输路线，光纤传输速度快、稳定，提高通话质量。
4.3 无线网络：部份电话机支持无线网络连接，用户可以通过Wi-Fi或者蓝牙进行通话。
五、电话中心和网络5.1 电话中心：电话中心是电话机通话的关键设备，它负责连接不同电话机之间的通话，并提供电话业务支持。
5.2 互联网电话：随着互联网的发展，互联网电话成为一种新型电话通信方式，用户可以通过互联网进行语音通话。
5.3 软电话：软电话是一种基于软件的电话通信方式，用户可以通过计算机或者手机等设备进行通话。
总结：电话机的工作原理涉及话筒、听筒、拨号器、中继器、交换机、传输路线、电话中心和网络等多个方面，通过这些技术和设备的协作，实现了电话机的通话功能。
随着技术的不断发展，电话机的工作原理也在不断优化和完善，为用户提供更便捷、高质量的通讯体验。
通信基础知识
第一章概述通信的目的是为了信息的传递。
携带信息的信号可分为模拟信号（如话音）和数字信号（计算机输出的信号）。
信息的传递由通信系统来完成。
1.1通信系统的组成通信系统由硬件和软件组成。
硬件包括终端、传输和交换三大部分。
●终端：包括普通电话、移动电话、计算机、数据终端、可视电话、会议电视终端等。
●传输系统：信息传递的通道，一般叫信道。
●交换系统：完成接入交换节点链路的汇集、转接和分配。
●通信系统软件：为能更好完成信息的传递和转接交换所必须的一整套协议、标准，包括网络结构、网内信令、协议和借口以及技术体制、接口标准等。
注释1.2通信系统的分类按照系统所传输的信号来分类，则系统可分为模拟通信系统和数字通信系统。
●模拟通信系统：用模拟信号传递消息的系统。
●数字通信系统：用数字信号传递消息的系统。
由于光纤通信的普及和集成工艺的发展，数字通信系统具有抗干扰能力强，数字信号可再生，可综合各种业务，便于和计算机系统连接，易于集成等优点，所以逐渐取代了模拟通信系统。
1.3标准化组织标准可以被看作是将不同厂商制造的硬件和软件连接起来以便协调工作的“粘接剂”。
在美国和其他许多国家，全国的标准化组织定义了多种物理特性和操作特性的规范，以便厂商生产与通信公司的线路设施及其他制造商的产品兼容的设备。
在全球范围内，标准化组织颁布了一系列与通信有关的建议。
这些建议虽不是强制性的，但在全球的通信设备和设施的开发过程中具有很强的影响力，并已被数百个大型企业和通信公司采纳。
下面介绍几个重要的组织。
1．I TUITU——International Telecommunications Union国际电信联盟。
ITU的前身是CCITT（国际电报电话咨询委员会），1994年更名，它由联合国的一个机构主办，属政府间组织。
总部设在日内瓦，直接负责制定数据通信标准，由15个工作组组成。
ITU-T是其电信标准局。
2．I SOISO——International Organization for Standardization国际标准化组织。

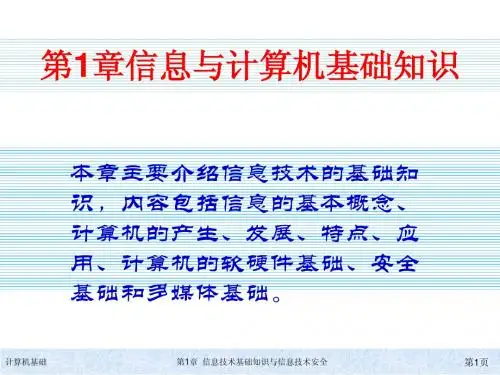

kj1第1章信息与计算机基础知识
运算速度可达每秒几百亿次运算的超级计算机
1975年世界上第一台超级计算机‚Cray-I” 超级计算机应用：天气预报、地震机理研究、 石油和地质勘探，卫星图像处理等大量科学计 算的高科技领域。 中国超级计算机： 国防科技大学研制的 ‚银河1号‛、 ‚银河2号‛和‚银河3号‛ 中国科学院计算机研究所推出的 ‚曙光1000” 、‚曙光200I”和‚曙光3000”
国防及高科 技
工程设计、 数据处理 工业控制、 数据处理 工业、生活 等各方面
第二代
1958~1964
晶体管
第三代
1964~1970
中、小规模集 成电路 大规模、超大 规模集成电路
第四代
1970~今
计算机基础
第1章 信息技术基础知识与信息技术安全
返 回
第23页
计算机发展的几个阶段
第一代 （1946~1956） 电子管 5千~4万（次/秒）
计算机基础 第1章 信息技术基础知识与信息技术安全
第30页
1.3.5 计算机的分类
(1)巨型机 (2)大型机 (3)中型机 计算机的特点：
按照计算机的规模即存储容量、运算速度 等，计算机可分成:
(4)小型机 (5)微型机
（1）计算速度快；（2）计算精度高； （3）存储容量大；（4）工作自动化；
计算机基础
计算机基础 第1章 信息技术基础知识与信息技术安全
第29页
计算机发展——智能化
“总有一天，人类会造出一些举止跟人一样的 ‘没有灵魂的机械’来‛。
——笛卡尔（1637）
第一代机器人 机械手（1962年出现） 第二代机器人 具有‚感觉‛的机器人 Deepblue 第三代机器人 装有启发式计算机的‚智能机器人‛ Garry Kasparov

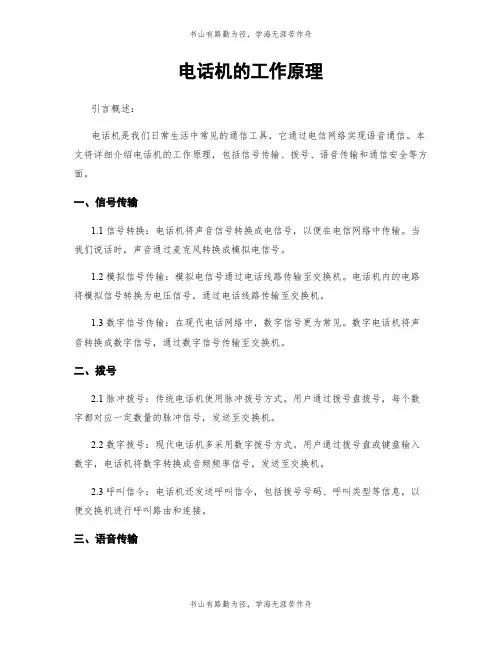

电话机的工作原理
电话机的工作原理引言概述：电话机是我们日常生活中常见的通信工具，它通过电信网络实现语音通信。
本文将详细介绍电话机的工作原理，包括信号传输、拨号、语音传输和通信安全等方面。
一、信号传输1.1 信号转换：电话机将声音信号转换成电信号，以便在电信网络中传输。
当我们说话时，声音通过麦克风转换成模拟电信号。
1.2 模拟信号传输：模拟电信号通过电话线路传输至交换机。
电话机内的电路将模拟信号转换为电压信号，通过电话线路传输至交换机。
1.3 数字信号传输：在现代电话网络中，数字信号更为常见。
数字电话机将声音转换成数字信号，通过数字信号传输至交换机。
二、拨号2.1 脉冲拨号：传统电话机使用脉冲拨号方式。
用户通过拨号盘拨号，每个数字都对应一定数量的脉冲信号，发送至交换机。
2.2 数字拨号：现代电话机多采用数字拨号方式。
用户通过拨号盘或键盘输入数字，电话机将数字转换成音频频率信号，发送至交换机。
2.3 呼叫信令：电话机还发送呼叫信令，包括拨号号码、呼叫类型等信息，以便交换机进行呼叫路由和连接。
三、语音传输3.1 音频编码：电话机将声音信号进行编码，以便在传输过程中减少带宽占用。
常用的编码方式包括PCM（脉冲编码调制）和ADPCM（自适应差分脉冲编码调制）。
3.2 数字信号传输：编码后的数字信号通过电话线路传输至交换机或其他电话机。
数字信号在传输过程中可以进行差错校验和纠错处理，以确保通信质量。
3.3 解码与还原：接收端的电话机将接收到的数字信号进行解码和还原，将其转换成声音信号，通过扬声器播放出来。
四、通信安全4.1 加密技术：为了保护通信的安全性，电话机可以采用加密技术对语音信号进行加密。
常用的加密算法包括DES（数据加密标准）和AES（高级加密标准）。
4.2 身份验证：电话机可以通过身份验证机制确保通信的安全性。
用户在使用电话机之前，需要进行身份验证，例如输入密码或通过指纹识别等方式。
4.3 防窃听技术：为了防止电话通信被窃听，电话机内部可以采用防窃听技术。
电话机的工作原理
电话机的工作原理标题：电话机的工作原理引言概述：电话机是一种通信设备，通过电信网络实现人与人之间的语音通信。
电话机的工作原理是基于模拟信号传输和数字信号转换的技术。
一、模拟信号传输1.1 话筒和听筒电话机的话筒和听筒是实现语音通信的关键部件，话筒将声音转换成电信号发送出去，听筒将接收到的电信号转换成声音。
1.2 传输线路电话机通过传输线路将电信号传输到对方电话机，传输线路可以是电缆、光纤或者无线信号。
1.3 交换设备电话机通过交换设备连接到电信网络，交换设备负责将电话信号从发送方传输到接收方，并实现通话的连接和断开。
二、数字信号转换2.1 数字化电话机在传输过程中会将模拟信号转换成数字信号，这样可以提高通话质量和传输效率。
2.2 编解码器电话机内部的编解码器负责将模拟信号转换成数字信号，同时也可以将数字信号转换成模拟信号。
2.3 数字信号处理数字信号处理技术可以对通话信号进行编码、压缩和解码等处理，以提高通话质量和减少传输延迟。
三、信号传输过程3.1 拨号用户在电话机上拨号时，电话机会发送拨号信号到交换设备，交换设备根据拨号信号连接到对应的电话号码。
3.2 通话一旦连接成功，用户可以进行通话，话筒将声音转换成电信号发送出去，对方电话机接收到电信号后将其转换成声音。
3.3 通话结束通话结束时，用户挂断电话，电话机会发送挂断信号到交换设备，交换设备断开通话连接。
四、安全性和保密性4.1 加密技术电话机的数字信号可以通过加密技术进行保护，确保通话内容不被窃听或篡改。
4.2 防窃听电话机可以通过防窃听技术来防止通话内容被非法窃听，保护用户的隐私。
4.3 安全认证电话机可以通过安全认证技术来验证通话双方的身份，确保通话的安全性和真实性。
五、未来发展趋势5.1 5G技术随着5G技术的发展，电话机将更加智能化和高效化，通话质量和传输速度将得到进一步提升。
5.2 人工智能人工智能技术将被应用到电话机中，实现语音识别、自动翻译等功能，提升用户体验和通话效率。
《电话发展史》PPT课件
发现敌前，中国周朝时的 烽火告警系统就已经很完备了。历 史上曾流传着"幽王烽火戏诸侯"的 故事。
第1章 古代通信方式 公元前1200年, 荷马（Homer）在《伊里亚德》一书中谈及用烽火來传递讯息。
在我国，从史料上看，早在楚汉相争 时就有利用信鸽传递书信的记载。
飞鸽传书
第1章 古代通信方式
唐宋以后，关于利用信鸽传书的 记载更多，有的用来传送公文， 有的用于商业贸易，当然更多的 还是用于亲友通信。
信鸽不仅飞得快，而且飞得远。 在战争中，通信联络至关紧要。
然而一旦爆发核战争，核产生的 强烈电磁辐射将使现有的各种电 子通信系统陷于瘫痪，但信鸽仍 能自由飞翔。
第2章 电话机的发明
电报的发明
1844年05月24日，由国会资助 3万 美元在两地间架设了64KM的电报线 路。莫尔斯发出了从华盛顿到巴尔 的摩城的由“嘀”、“嗒”声组成 的世界上第一份电报：“上帝创造 了何等奇迹！”。
电报的发明，拉开了电信时代的序 幕，开创了人类利用电来传递信息 的历史。
1912年“泰坦尼克”号撞到冰山后， 发出电报了急救电报“SOS，速来， 我们撞上了冰山。”几英里之外的 “加利福尼亚”号客轮报务员不值 班，因此没有收到这条信息。从此 以后，所有的轮船都开始了全天候 的无线电信号监听。
第2章 电话机的发明
1837年，莫尔斯发明了实用的电报机，从此人们可以做到 同时在两地之间传递信息。早期的电报完全由人工操作， 主要传送文字信息，经过不断改进，又发展了机械式电报 机，
现在又发展到自动化程序较高的电子式电传机，还有能自 动将电码译成汉字的中文电报译码机。
用电报传递信息具有经济、迅速、保密、方便等特点。 电报传送的是符号。发送一份电报，得先将报文译成电码，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
第一节 电话机通信基本原理
一、电话通信系统的基本组成
电话通信是利用电信号来传递人们的讲话声音,电话通信系统简单示意图如图 1 -1所示,它由终端设备、传输线路和电话交换设备三个部分组成。
图1 -1 电话通信系统示意图
2《电话机原理与维修》陈振主编5 .按键式拨号电路的电源直接由电话外线提供,为了保证拨号电路能正 常、稳定地工作,电源电路包含有 极性定向电路、过压保护电路。
6 .检查电话机故障常采用的方法有:直观检查、电压测量、电流测量、 电阻测量、信号注入、短路法和元件替代法等。检修时,应根据查找故障 的需要灵活选用。
20
《电话机原理与维修》陈振源主编
直流电源V CC提供的电压通常为60 V 。
4
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
二、电话机通信的基本原理
当发送端的发话人在送话器前讲话时,声波作用在送话器的振动 膜片上,使送话器电路产生相应的电流变动,这个随声波而变化的电流简 称为话流。话流经交换机传送到对方的受话器中,
受话器收到电信号就把它转换为声振动,经过空气的传播送入人耳。 由上可知,电话通信是在发送端将声音变为电信号,由传输线送到接收端, 接收端则将电信号还原为声音。
第一章 电话机基础知识
HEP
用户线是一种具有分布参数的传输网络,影响电缆参数的主要原因是导线的衰 减电阻、双线之间的分布电容,因此传输线的特性可以用R、 C元件网络来等效。 例如,对1 000 m长的用户线可用图1 -2来表征。
。
3
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
机电式交换机广泛采用的是双桥式供电电路,它由直流电源、馈电线圈、 隔直流电容组成,典型的双桥供电电路如图1 -3所示。
在通话电路的不同部位注入这些信号,再从受话器中监听有无声响及声音的 大小来判别故障出在哪一级电路上。
六、短路法
短路法是用导线短路电路板或元件,以检查确定某一支路是否出现故障。
七、元件替换法
该方法是采用好的元件对电路中被怀疑的元件进行替代试验,若经替换后电话 机恢复正常工作,则可确定被替换元件已损坏。
第一章 电话机基础知识
自动电话机的拨号盘是用户发出选号信号的机件,从拨号盘的结构来看,自 动电话机可分为机械拨号盘式和按键式两大类。
7
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
三、电话机型号的命名方法
根据我国邮电部进网电话机编号管理暂行办法,电话机的型号由四部分组成。
8
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
9
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
第三节 电话机的电路组成及交直流通路
一、电话机的电路组成
自动电话机主要由振铃电路、拨号电路和通话电路三部分组成。
10
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
二、电话机的工作状态
1 .挂机 电话机在未取下手柄时,外线的直流通路被切断。此时电话机供电环路 直流电流为零,电话机接线端直流电压保持在60 V (或48 V )。
HEP
第1章 电话机的基础知识
电话通信的终端设备是电话机，它的 最主要的功能是能将声音转换为电信号发 送，将接收的电信号转换为声音。
学习电话机技术首先要了解电话机通 信的基本原理、电话机的类型和电路的组 成。
第一节 电话机通信基本原理 第二节 电话机的种类及特点 第三节 电话机的电路组成
第四节 电话机故障检修基本方法
2 .接收铃信号 交换机产生交流振铃信号自外线送入电话机。铃流信号耦合到振铃电 路,并发出铃声。 3 .摘机 一旦提起话机手柄,叉簧开关触点闭合,形成直流通路,有几十毫安的直 流电流通过电话机的拨号电路和通话电路。 4 .通话 在通话时,话流信号经过通话电路、拨号电路和叉簧开关,由电话外线 传送给对方。对方的话流由外线送入,经过通话电路驱动受话器发声。 5 .拨码 拨动号盘时,拨号电路向外线发送拨码信号。
5
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
第二节 电话机的种类及其特点
一、人工电话机
人工电话交换过程的接线、拆线等动作完全由话务员人工操作完成。 人工电话机按其制式可分为磁石式和共电式两种类型。
6
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
二、自动电话机
自动电话机在交换接续过程中的选线、拆线等动作完全由交换机自动完成, 不需人工操作。
12
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
2 .极性定向电路 在电话机电路之前加入极性定向电路,可以把极性不确定的输入电压变换 为极性固定、方向正确的电压。
13
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
3 .对过电压的防护 电话外线由于分布地区较广,所经过的环境也较复杂,时常可能受到高压的侵入。 因此,作为电话网终端的电话机必须具有过电压保护功能,使电话机元器件能安全工作。 在按键式电话机中,一般使用稳压管和压敏电阻来进行过压的防护。
18
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
4 .自动电话机主要由振铃电路、拨号电路和通话电路三部分组成。电 话机的电压、电流包括直流和交流两 种成分。电话机的直流电压是由交换机供给的;电话机对外发送的信号有 两种:拨码信号和送话信号;接收外线 的交流信号主要有:振铃信号、受话信号和交换机的各种信号音。
11
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
三、电话机直流供电电路
1 .对电话机供电的基本要求
( 1 )要求电话机的两条输入线与外线任意连接,电话机都能正常工 作,不受供电极性影响。
( 2 )在脉冲拨号时,要求提供给集成电路的直流工作电压和电流要 基本稳定。
( 3 )电源供电回路能对过电压、大电流进行防护。 ( 4 )存储功能的电话机在挂机断电情况下,能为集成电路的存储器 提供休眠电源。 ( 5 )要求对直流电压的稳压和滤波不可明显地降低传输馈线的交流 阻抗,否则会使拨码信号及话音信号被分流。
◆眼看 ◆手摸 ◆耳听 二、电压测量法
通过测量电路直流工作电压来判断电路是否正常。
三、电流测量法
在电话机检修中,通过测量单个晶体管电流来寻找故障的方法。
四、电阻测量法
该方法是用万用表测量回路电阻和元件电阻值来判断故障部位和元件。
17
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
五、信号注入法
14
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
四、电话机电路常用图形与文字符号
HEP
15
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
16
《电话机原理与维修》陈振源主编
第一章 电话机基础知识
HEP
第四节 电话机故障检修的基本方法
一、直观检查
该方法是通过人的视觉、触觉和听觉来对电话机内部的元件、接线等进 行直观检查。
