智能停车场车辆检测系统的设计与实现
基于单片机的智能停车系统设计与实现
基于单片机的智能停车系统设计与实现智能停车系统是现代城市交通管理中的重要组成部分，它通过利用技术手段提高停车场的使用效率和用户的体验，有效缓解交通拥堵和停车难问题。
基于单片机的智能停车系统设计与实现可以更好地满足用户的需求，提供便捷的停车服务和智能的管理功能。
一、系统设计与实现目标基于单片机的智能停车系统设计与实现的主要目标是提供以下功能：1. 车位检测与管理：通过车位检测器实时监测停车场内各个车位的使用情况，并将检测结果传输到主控单片机，实现车位的动态管理和分配。
2. 车辆识别与记录：利用车牌识别技术，对驶入停车场的车辆进行自动识别和记录，实现车辆的身份预判和进出记录。
3. 智能导航与引导：通过在停车场内设置导航屏幕或提供手机应用，实现车辆的智能导航和停车位的引导，提升用户的停车体验。
4. 支付与结算：用户可以通过系统提供的支付平台，完成停车费用的支付和结算，实现无现金停车，提高交易的便捷性和安全性。
5. 数据分析与统计：系统能够对停车场的使用情况进行数据分析和统计，实现通过数据驱动的停车管理与优化，为城市交通管理部门提供参考依据。
二、系统组成与工作流程基于单片机的智能停车系统通常由以下组件组成：1. 车位检测器：通过红外线、超声波或压力传感器等技术手段，实时感知车位的占用情况，并将信息传输给主控单片机。
2. 主控单片机：接收车位检测器传输过来的车位信息，对车位进行管理和分配，与其他模块进行数据交互和控制。
3. 车牌识别模块：利用图像处理和识别算法，对车辆的车牌进行识别，提取关键信息供系统使用。
4. 导航与引导模块：通过屏幕显示或手机应用，提供车辆的智能导航和停车位的实时引导，使用户能够快速找到空闲车位。
5. 支付与结算模块：用户通过系统提供的支付平台，完成停车费用的支付和结算。
6. 数据分析与统计模块：对停车场的使用情况进行数据统计和分析，生成报表供交通管理部门参考。
系统的工作流程如下：首先，车位检测器实时感知车位的占用情况，并将信息传输给主控单片机。
基于物联网的智能停车系统设计与实现
基于物联网的智能停车系统设计与实现一、引言随着城市化进程的不断加速，人们对停车场的需求也越来越大。
然而，传统的停车场管理方式已经无法满足人们对停车场管理的要求。
因此，本文将介绍一种基于物联网的智能停车系统的设计与实现，以解决现有停车场管理方式存在的问题。
二、系统设计1.系统架构本系统采用分布式架构，由车位检测模块、通信模块、云服务器以及管理界面四部分组成。
其中，车位检测模块通过传感器实时监测车位的状态，并将数据传输给通信模块。
通信模块负责将车位状态数据传输给云服务器，同时接收云服务器下发的指令，控制车位状态。
云服务器则负责存储车位状态数据，并根据用户需求下发指令。
管理界面为停车场管理人员提供实时监控、预约、收费等功能。
2.系统功能（1）实时车位监测车位检测模块通过传感器实时监测车位的状态，如车位是否有车辆停放、车位是否损坏等信息。
当车位状态发生变化时，车位检测模块将数据上传至通信模块。
（2）车位状态控制管理人员可以通过管理界面控制车位状态，如将空闲车位预定、将已预定车位释放等。
（3）预约停车用户可以通过手机APP或管理界面预约停车位，系统将根据用户需求分配车位。
（4）收费管理系统可以根据停车时长和车位类型自动计算停车费用，用户可以通过手机APP或管理界面支付停车费用。
（5）停车场监控管理人员可以通过管理界面实时监控停车场内车辆情况、车位状态等信息。
三、系统实现1.硬件部分车位检测模块主要由车位检测传感器、单片机以及通信模块组成。
车位检测传感器通过检测车位上的物体来判断车位是否有车辆停放，单片机负责将传感器采集到的数据进行处理并将结果发送至通信模块，通信模块则通过GPRS或WIFI将数据传输至云服务器。
2.软件部分系统主要由车位检测模块、通信模块、云服务器以及管理界面四部分组成。
其中，车位检测模块和通信模块的程序采用C语言编写，云服务器采用Java语言编写，管理界面采用HTML、CSS、JavaScript等技术实现。
基于物联网的智能停车管理系统设计与实施
基于物联网的智能停车管理系统设计与实施1. 引言在城市交通日益拥堵的情况下，高效的停车管理系统变得愈发重要。
基于物联网的智能停车管理系统通过利用传感器、无线通信和云计算等技术，实现了停车场的实时监测、空位的识别、车辆定位以及停车费用的计算，大大提高了停车管理的效率和用户体验。
2. 系统设计2.1 传感器技术智能停车管理系统采用传感器技术来监测停车场内的车位情况。
通过安装在停车场入口和每个车位上的传感器，系统可以实时检测每个车位的占用情况，并将信息传输到云服务器进行处理。
2.2 通信技术智能停车管理系统使用无线通信技术，例如Wi-Fi、蓝牙或LoRaWAN，将传感器获取的数据传送到云服务器。
通过与用户智能手机的连接，系统可以提供实时的停车位信息。
2.3 云计算技术云服务器是智能停车管理系统的核心组件。
它负责接收传感器数据、处理数据、存储数据以及运行整个系统的算法。
云服务器利用数据分析和机器学习算法，能够更好地预测停车位的使用情况，从而提供更准确的停车指引。
2.4 用户接口智能停车管理系统提供的用户接口应该简单、方便、易于操作。
用户可以通过智能手机应用程序或者网络页面查询停车位的实时状态、搜索空闲停车位、预约停车等功能。
同时，系统还应该提供支付停车费用的功能，用户可以通过手机应用或者网上支付完成停车费用的结算。
3. 实施步骤3.1 硬件设备安装在停车场的每个停车位上安装传感器，传感器通过无线通信技术与云服务器连接。
另外，安装在停车场入口的相机或传感器用于识别车辆的进入和离开。
3.2 软件系统部署部署云服务器以接收传感器数据并进行处理。
云服务器还应该具备强大的存储能力，以便于存储大量的传感器数据和用户信息。
开发并部署用户接口应用程序或网页，使用户可以通过智能手机或电脑访问智能停车管理系统。
3.3 数据处理与算法优化云服务器通过数据分析和机器学习算法，可以实时处理传感器数据，并预测停车位的使用情况。
通过持续的数据收集和分析，系统可以不断优化算法，提高停车位利用率和用户体验。
智能停车场系统设计方案
智能停车场系统设计方案
一、简介
智能停车场系统是智能交通的重要组成部分，是一种基于信息化、实
时远程控制的、综合运用安全视频技术、道闸技术、卡片技术、监控系统、人机交互等技术实现的停车场系统，旨在实现停车管理的便捷、安全和有效。
利用智能停车场系统的实时、精确的管理，可实现停车场内停车车辆
的智能化、自动化管理。
二、系统设计
（一）作业系统设计
1.静止型车辆检测：采用视频技术实时检测车辆进出口，并可准确记
录车辆资料；
2.行驶型车辆检测：以叠加磁力仪为实时检测系统，可以实时检测、
准确统计车辆进出次数；
3.道闸控制：配合视频技术及进出口信号系统，每进出一辆车，将自
动开启道闸；
4.票据发放：利用电子展示屏及票据打印机进行智能票据的发放；
5.停车位管理：通过LED停车位指示器进行实时监测停车位的占用情况，及时把握停车位的变化；
6.车辆收费：实行自动收费，采用智能线上收费方式，进行实时计时
收费；
（二）管理系统设计
1.监控系统：本系统采用先进的集控制、显示、存储于一体的视频数字网络技术。

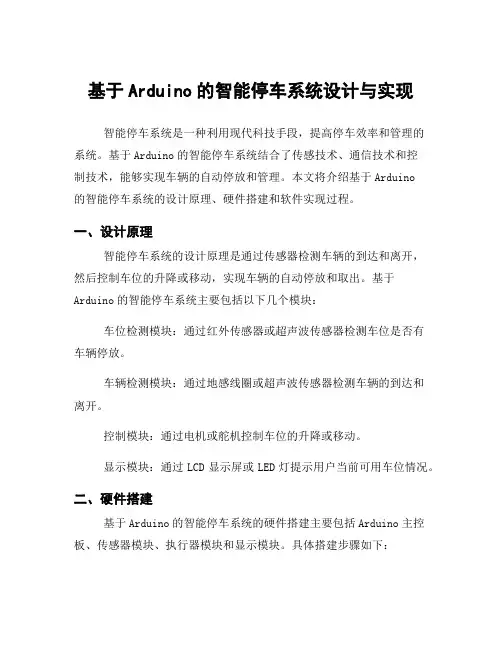

基于Arduino的智能停车系统设计与实现
基于Arduino的智能停车系统设计与实现智能停车系统是一种利用现代科技手段，提高停车效率和管理的系统。
基于Arduino的智能停车系统结合了传感技术、通信技术和控制技术，能够实现车辆的自动停放和管理。
本文将介绍基于Arduino的智能停车系统的设计原理、硬件搭建和软件实现过程。
一、设计原理智能停车系统的设计原理是通过传感器检测车辆的到达和离开，然后控制车位的升降或移动，实现车辆的自动停放和取出。
基于Arduino的智能停车系统主要包括以下几个模块：车位检测模块：通过红外传感器或超声波传感器检测车位是否有车辆停放。
车辆检测模块：通过地感线圈或超声波传感器检测车辆的到达和离开。
控制模块：通过电机或舵机控制车位的升降或移动。
显示模块：通过LCD显示屏或LED灯提示用户当前可用车位情况。
二、硬件搭建基于Arduino的智能停车系统的硬件搭建主要包括Arduino主控板、传感器模块、执行器模块和显示模块。
具体搭建步骤如下：连接传感器模块：将红外传感器或超声波传感器连接到Arduino 主控板，用于检测车位和车辆。
连接执行器模块：将电机或舵机连接到Arduino主控板，用于控制车位的升降或移动。
连接显示模块：将LCD显示屏或LED灯连接到Arduino主控板，用于显示当前可用车位情况。
编写程序：使用Arduino IDE编写程序，实现传感器数据采集、控制执行器和显示信息等功能。
三、软件实现基于Arduino的智能停车系统的软件实现主要包括程序设计和算法优化。
具体实现步骤如下：数据采集：编写程序读取传感器数据，判断车位是否有车辆停放以及车辆的到达和离开情况。
控制执行器：根据传感器数据控制执行器，实现车位的升降或移动。
显示信息：根据传感器数据更新LCD显示屏或LED灯，提示用户当前可用车位情况。
算法优化：优化程序算法，提高系统响应速度和准确性，提升用户体验。
四、总结基于Arduino的智能停车系统通过传感技术、通信技术和控制技术的结合，实现了车辆自动停放和管理。
基于物联网技术的城市停车场智能监控与泊车引导系统设计与实现
基于物联网技术的城市停车场智能监控与泊车引导系统设计与实现引言：随着城市化进程的加速和车辆拥有量的快速增长，城市停车难成为困扰许多人的一个问题。
为了解决城市停车场管理过程中的挑战，物联网技术提供了一个创新的解决方案，通过智能监控与泊车引导系统，可以实现停车场的高效管理和泊车的便利性。
一、系统设计1. 总体架构设计基于物联网技术的城市停车场智能监控与泊车引导系统主要包括传感器、通信网络、服务器和用户界面等组成部分。
传感器采集实时数据，例如车辆进出停车场的时间和空位数量等，通过通信网络传输给服务器。
服务器对接收到的数据进行处理和存储，并通过用户界面提供车辆驶入停车场的实时信息、泊车引导和支付等的功能。
2. 传感器选择与布置为了实现对停车场的实时监控，需要选择合适的传感器。
例如，入口和出口处可以使用车牌识别摄像头来识别车辆进出时间和车牌号码；使用车位状态检测传感器来检测车位是否被占用。
传感器的布置需要在停车场入口、出口和每个停车位上进行，以确保对整个停车场的监控和数据采集。
3. 通信网络选择可靠的通信网络确保数据的实时传输。
可以选择无线通信技术，如Wi-Fi、蓝牙或者4G网络进行数据传输。
通过与服务器建立稳定的通信连接，可以实时更新停车位状态和车辆信息。
4. 服务器服务器使用数据库来存储和管理停车场的实时数据。
可以使用云服务器来提高数据的可靠性和安全性。
服务器提供数据处理、存储以及处理结果的分析和实时查询功能。
5. 用户界面用户界面通过手机APP或者网页应用程序来呈现停车场的实时信息和服务。
用户可以通过界面查询停车位的空闲情况，并选择合适的泊车位。
用户可以预约和支付停车费用，还可以获得导航指引到停车场的最佳路线。
二、系统实现1. 传感器安装和调试根据设计需求，安装并调试车牌识别摄像头和车位状态检测传感器，在停车场入口、出口和每个停车位上进行布置。
确保传感器准确、稳定地采集数据，并能够与服务器建立通信连接。
基于ZigBee的智能停车场管理系统的设计与实现
基于ZigBee的智能停车场管理系统的设计与实现一、本文概述随着城市化的快速发展和汽车保有量的急剧增长，停车场管理成为了现代城市管理的重要课题。
传统的停车场管理系统往往存在效率低下、信息不透明、安全性差等问题，难以满足现代停车场高效、便捷、智能的需求。
为了解决这些问题，本文提出了一种基于ZigBee 技术的智能停车场管理系统设计方案，并对其实现过程进行了详细的阐述。
ZigBee技术作为一种低功耗、低成本、低数据速率的无线通信技术，非常适合用于构建智能停车场管理系统。
本文首先介绍了ZigBee技术的基本原理和特点，然后分析了智能停车场管理系统的需求，包括车位检测、车辆识别、计费管理、信息查询等方面。
接着，文章详细描述了基于ZigBee技术的智能停车场管理系统的硬件和软件设计方案，包括硬件设备的选型、网络拓扑结构的设计、软件功能的实现等。
在实现过程中，本文采用了模块化设计的方法，将系统划分为多个功能模块，每个模块负责实现特定的功能。
为了保证系统的稳定性和可靠性，本文还对系统的安全性和抗干扰性进行了深入的研究和优化。
文章对基于ZigBee的智能停车场管理系统的实际应用效果进行了评估和分析，证明了该系统的可行性和有效性。
本文的研究成果不仅为智能停车场管理系统的设计和实现提供了有益的参考，也为其他领域的物联网应用提供了借鉴和启示。
二、ZigBee技术概述ZigBee是一种基于IEEE 4无线标准的低功耗局域网协议，主要用于近距离、低复杂度、低功耗的无线通信场景。
作为一种新兴的无线通信技术，ZigBee以其低功耗、低成本、低数据传输速率和自组织网络等特性，在智能家居、工业自动化、环境监测、智能停车等领域得到了广泛应用。
ZigBee网络由协调器（Coordinator）、路由器（Router）和终端设备（End Device）组成。
协调器负责建立和维护网络，路由器负责转发数据，终端设备则负责采集数据或执行控制命令。
停车位智慧系统设计设计方案
停车位智慧系统设计设计方案停车位智慧系统可以帮助车主快速、便捷地找到合适的停车位，并提供实时的停车位信息，提高停车效率和车位利用率。
以下是一个停车位智慧系统的设计方案。
1. 硬件设备停车位智慧系统需要配备一定数量的硬件设备来实现功能：- 地磁传感器：安装在每个停车位上，用于检测停车位的使用情况，实时检测车辆的到达和离开。
- 摄像头：安装在停车场入口和出口，用于识别车辆的车牌号码，记录车辆的进出时间。
- 智能屏幕：安装在停车场入口处，用于显示停车位的实时使用情况和导航信息。
2. 软件系统停车位智慧系统需要一个软件系统来处理和管理数据：- 数据云端存储：将停车位的实时使用情况和车辆的进出时间等数据存储在云端服务器中，方便管理和查询。
- 数据分析算法：根据停车位的使用情况和需求，设计算法来预测停车位的空闲时间和预约需求，优化停车资源的利用。
- 导航系统：根据停车场的实时使用情况和车辆的目的地，提供最佳的导航路线，减少寻找停车位的时间。
3. 功能和流程停车位智慧系统的主要功能和流程如下：- 车辆进入停车场时，摄像头识别车牌号码，并将其与停车位匹配。
如果停车位已被占用，系统会显示停车位已满的信息。
- 车辆离开停车场时，摄像头再次识别车牌号码，并记录车辆的离开时间，同时释放停车位。
- 车主通过智能手机App或智能屏幕，可以查看停车场的实时使用情况和导航信息。
如果需要预约停车位，可以提前在App上进行预约。
- 系统根据停车位的使用情况和需求，提供最佳的导航路线，车主可以根据导航信息快速找到空闲的停车位。
- 系统根据停车位的使用情况和车辆的进出时间，进行数据分析，预测停车位的空闲时间和预约需求，优化停车资源的利用。
4. 用户界面设计停车位智慧系统的用户界面应简洁、直观，方便用户操作。
用户可以通过智能手机App或智能屏幕来使用系统，界面上应包括以下信息：- 停车场的实时使用情况：显示停车位的空闲或占用状态，车主可以根据实时情况选择合适的停车位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能停车场车辆检测系统的设计与实现
摘要：本文介绍了一种以SPCE061A型单片机为主控芯片的停车场车辆检测系统。
系统利用地感线圈对进出停车场的车辆进行检测，控制闸杆机的自动起落，并具备车位显示以及语音提示功能。
该系统配合IC卡和图像监测处理装置可以构成一套完整的智能停车系统，从而实现大型停车场的智能化管理。
文中重点介绍了车辆检测部分的设计原理，并给出了相应的硬件接口电路及软件编程要点。
1引言
在现代化的大型停车场中，智能停车管理系统使得车辆进出手续简单，安全性高，实现了对车辆的自动检测、计费、统计、显示等功能，大大节省了人力资源，提高了工作效率。
整个停车管理系统中，车辆检测部分是系统的关键。
本设计介绍了一种停车场车辆检测系统，通过分布在进出口的车辆检测器，实现对闸杆机的控制和车位提示等功能。
2系统总体介绍
整个停车管理系统示意图如图1所示，信息显示牌为LED显示屏，显示当前时间及车位信息。
当有车进入时，司机进行刷卡，刷卡信号由控制器读入，控制闸杆机抬起，语音提示“欢迎光临”，当地感线圈检测到车辆进入时，更新车位信息，抓拍车辆图片，闸杆机下落；同样，当车辆驶出，司机刷卡，控制闸杆机抬起，语音提示“谢谢光临，当地感线圈检测到车辆离开，抓拍车辆信息，闸杆机下落并更新车位信息。
而车辆的图像信息、IC卡数据信息的处理都将由值班室的上位机完成。
图1停车管理系统示意图
控制器设计框图如图2所示，系统选用SPCE061A型单片机作为主控芯片，单片机通过读卡信号和锁相环电路的电平变化检测车辆的到来。
DS1302时钟电路为系统提供精确的时间信息，通过驱动LED显示牌实时显示车位及时间信息，系统具备与上位机的串行通信通信接口。
3系统原理介绍
3．1车辆检测部分
准确无误地检测车辆是系统正常工作的前提。
通过各种方案比较，本设计的车辆检测器采用地感线圈检测方案。
地感线圈车辆检测器是一种基于电磁感应原理的车辆检测器。
地感线圈Ll埋在路面下，通有一定工作电流的环形线圈，由多匝导线绕制而成，埋设在道路中。
地感线圈构成的耦合电路如图3所示：
图3 耦合振荡电路
T为隔离变压器，匝数比为1：1，三极管Ul和U2组成共射极振荡器，电阻R3是两只三极管的公共射极电阻，并构成正反馈。
地感线圈作为检测器谐振电路中的一个电感元件，与车辆检测器的振荡回路一起形成L C谐振。
当有车辆通过时，将会使线圈中单位电流产生的磁通量增加，从而导致线圈电感值发生微小变化，进而改变LC谐振的频率，这个频率的变化就作为有汽车经过地感线圈的输入信号。
为了检测这个变化，常用的办法是通过单片机计算单位时间内的振荡脉冲个数来确定车是否到来。
在本设计中，需要检测两个地感线圈的频率变化，如果利用单片机同时对两路信号频率的变化量进行测量，则系统相对较大，程序比较复杂，使得单片机负担较重。
这里介绍一种新的检测方法：利用锁相环音频译码器LM567检测频率的变化，应用电路图如图4所示：
图4锁相环电路
LM567的第5、6脚外接的电阻、电容决定了IC内部压控振荡器的中心频率，fo=1／1．1RC。
第1、2脚通常是分别对地接电容，形成输出滤波网络和环路低通滤波网络，其中第2脚所接电容决定锁相环电路的捕捉带宽，带宽的理论值可用此公式计算：
当音频译码器LM567工作时，若输入的信号频率落在给定的通频带时，锁相环即将这个信号锁定，同时LM567的内部晶体管受控导通，8脚输出低电平，否则输出高电平。
当输入信号频率处于通频带内，LM567锁定，输出低电平。
通常在无车情况下，耦合电路的振荡频率会在一定的范围内保持不变，当车经过地感线圈时，使得耦合电路震荡频率发生变化，并且，随着车型的不同以及车本身的铁质不均匀，使这个频率的变化也在一定的范围内浮动。
因此，通过实验，选择合适的LM567捕获带宽值，使得当无车时，输入信号频率虽有微小变化，但使这个浮动的频率都处于通频带内，LM567锁定，8脚输出低电平；有车到来时，频率发生剧烈的变化已不在通频带内，8脚就会输出高电平。
这时，对车辆是否到来的检测转化为对电平高低的检测，通过触发单片机的外部中断即可感知车辆的到来，而无需通过复杂的程序来区分此时的频率变化是否由车辆的到来所引起，大大降低了编程的难度。
3．2其他控制部分
控制闸杆机的起落即是控制闸杆机的直流电机的正反转，通过单片机控制口输出高低电平配合继电器工作，直流电机电机两端加正反电压可以实现正反转。
对于时间的记录，这里选用DS1302日历芯片，DS1302可以对年、月、日、周、
时、分、秒进行记录．可接入后备电源，在主电源关闭的情况下也能始终保持连续工作，单片机SPCE061A可以随时读取当前的时间。
与上位机的通信利用SPCE061A的通用异步串行通信模块(UART)，它提供了一个全双工标准接口，借助于IOB口的特殊功能和UART IRQ中断实现与上位机配置的RS一232串行通信接口COM链接，实现了数据的及时传输。
另外，语音提示部分利用SPCE061A的语音处理优势。
利用SPCE061A的语音压缩算法库和内置的DAC等，即可实现清晰的语音播报功能，无需外加语音芯片。
4系统主要软件设计
系统的主程序主要负责系统初始化(包括各IO口的初始化、中断初始化及DS1302的初始化等)，及LED显示牌的时间显示，利用SPCE061A的0．5s时基中断，每0．5s读取一次DS1302的时间信息，并刷新LED显示。
而读卡信息和地感线圈有车信息的检测采用外部中断触发形式，在中断服务程序中实现各种自动控制。
主要中断服务程序的程序流程如图5、6所示：
图5读卡中断服务程序流程图
图6地感线圈中断服务程序
5结束语
本设计利用SPCE061A实现了停车场进出车辆的自动检测，闸杆机的自动起落及车位信息的实时显示，配合IC卡信息处理及图像处理系统即可实现智能停车场的自动化管理。
地感线圈的应用使得对车辆的检测准确无误，保证了系统的可靠性。
