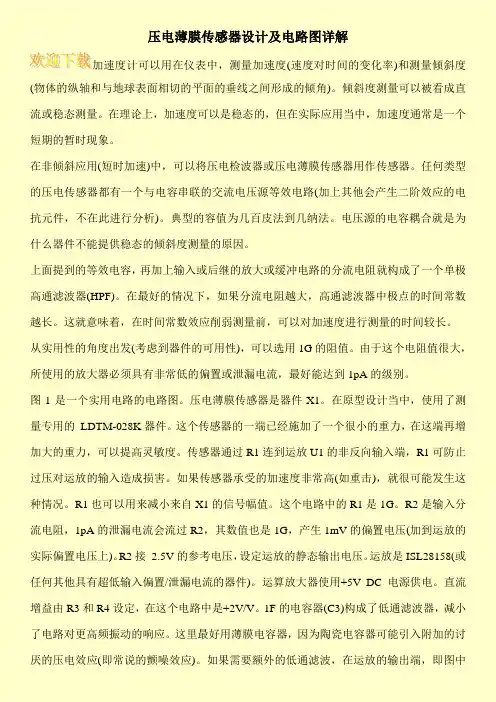

压电薄膜传感器设计及电路图详解
压电薄膜传感器设计及电路图详解加速度计可以用在仪表中，测量加速度(速度对时间的变化率)和测量倾斜度(物体的纵轴和与地球表面相切的平面的垂线之间形成的倾角)。
倾斜度测量可以被看成直流或稳态测量。
在理论上，加速度可以是稳态的，但在实际应用当中，加速度通常是一个短期的暂时现象。
在非倾斜应用(短时加速)中，可以将压电检波器或压电薄膜传感器用作传感器。
任何类型的压电传感器都有一个与电容串联的交流电压源等效电路(加上其他会产生二阶效应的电抗元件，不在此进行分析)。
典型的容值为几百皮法到几纳法。
电压源的电容耦合就是为什么器件不能提供稳态的倾斜度测量的原因。
上面提到的等效电容，再加上输入或后继的放大或缓冲电路的分流电阻就构成了一个单极高通滤波器(HPF)。
在最好的情况下，如果分流电阻越大，高通滤波器中极点的时间常数越长。
这就意味着，在时间常数效应削弱测量前，可以对加速度进行测量的时间较长。
从实用性的角度出发(考虑到器件的可用性)，可以选用1G的阻值。
由于这个电阻值很大，所使用的放大器必须具有非常低的偏置或泄漏电流，最好能达到1pA的级别。
图1是一个实用电路的电路图。
压电薄膜传感器是器件X1。
在原型设计当中，使用了测量专用的LDTM-028K器件。
这个传感器的一端已经施加了一个很小的重力，在这端再增加大的重力，可以提高灵敏度。
传感器通过R1连到运放U1的非反向输入端，R1可防止过压对运放的输入造成损害。
如果传感器承受的加速度非常高(如重击)，就很可能发生这种情况。
R1也可以用来减小来自X1的信号幅值。
这个电路中的R1是1G。
R2是输入分流电阻，1pA的泄漏电流会流过R2，其数值也是1G，产生1mV的偏置电压(加到运放的实际偏置电压上)。
R2接2.5V的参考电压，设定运放的静态输出电压。
运放是ISL28158(或任何其他具有超低输入偏置/泄漏电流的器件)。
运算放大器使用+5V DC电源供电。
直流增益由R3和R4设定，在这个电路中是+2V/V。
压电薄膜传感器工作原理以及应用
压电薄膜传感器工作原理以及应用压电薄膜拥有独一无二的特性，作为一种动态应变传感器，非常适合应用于人体皮肤表面或植入人体内部的生命信号监测。
一些薄膜元件灵敏到足以隔着外套探测出人体脉搏。
本文将着重介绍几种压电薄膜在生命特征监护方面的典型应用。
工作原理当你拉伸或弯曲一片压电聚偏氟乙烯PVDF高分子膜（压电薄膜），薄膜上下电极表面之间就会产生一个电信号（电荷或电压），并且同拉伸或弯曲的形变成比例。
一般的压电材料都对压力敏感，但对于压电薄膜来说，在纵向施加一个很小的力时，横向上会产生很大的应力，而如果对薄膜大面积施加同样的力时，产生的应力会小很多。
因此，压电薄膜对动态应力非常敏感，28μm厚的PVDF的灵敏度典型值为10~15mV/微应变（长度的百万分率变化）。
使用‘动态应力’这个术语是因为形变产生的电荷会从与薄膜连接的电路流失，所以压电薄膜并不能探测静态应力。
当需要探测不同水平的预应力时，这反而成为压电薄膜的优势所在。
薄膜只感受到应力的变化量，最低响应频率可达0.1Hz。
压电薄膜传感器简介压电薄膜传感器拥有独一无二的特性，作为一种动态应变传感器，非常适合应用于人体皮肤表面或植入人体内部的生命信号监测。
一些薄膜元件灵敏到足以隔着外套探测出人体脉搏。
工采网将着重介绍几种压电薄膜在生命特征监护方面的典型应用。
压电薄膜传感器工作原理当你拉伸或弯曲一片压电聚偏氟乙烯PVDF高分子膜（压电薄膜），薄膜上下电极表面之间就会产生一个电信号（电荷或电压），并且同拉伸或弯曲的形变成比例。
一般的压电材料都对压力敏感，但对于压电薄膜来说，在纵向施加一个很小的力时，横向上会产生很大的应力，而如果对薄膜大面积施加同样的力时，产生的应力会小很多。
因此，压电薄膜对动态应力非常敏感，28μm厚的PVDF的灵敏度典型值为10~15mV/微应变（长度的百万分率变化）。
使用‘动态应力’这个术语是因为形变产生的电荷会从与薄膜连接的电路流失，所以压电薄膜并不能探测静态应力。
