航空发动机关键制造技术
件 制 造 过 程 的 专 业 化 成 套 制 造 技 术
等 。 本 期 主 题 策 划 了 复 合 材 料 加 工
技 术 、 整 体 叶 盘 制 造 技 术 、 以 及 新 技 术 新 工 艺 新装 备 希 期 读 者对 这
，
些 关 键 技 术 能 有 所 了 解 。 策 划 人 ： 李 华 翔
造 中 主 要 用 于 压 气 机 及 涡 轮 机 的 各
类 机 匣 、 压 气 机 盘 及 涡 轮 盘 、 涡 轮
轴 和 压 气 机 轴 等 复 杂 构 件 的 加 工 。 高 效 精 密 切 削 、 变 形 补 偿 、 自 适 应
加工 ，
以 及 抗 疲 劳 制 造 等 技 术 的 研

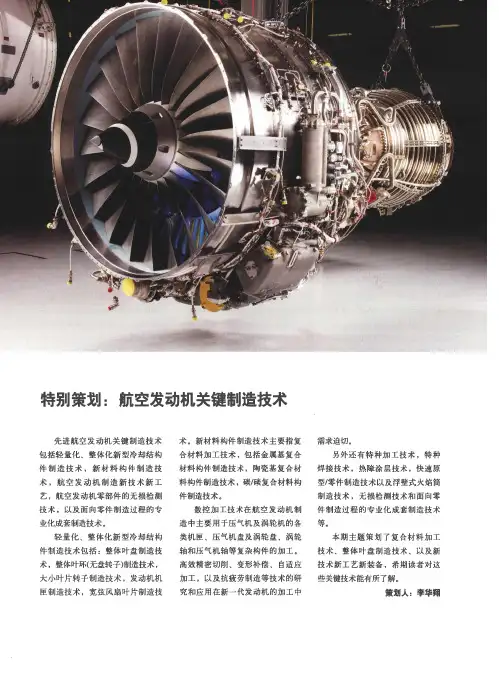

特 别 策 划 航空 发 动机 关键制 造技 术 ：
先进 航 空 发 动 机关 键 制 造 技 术 包 括 轻 量 化 整 体 化新 型 冷 却 结 构
、
件 制 造 技 术 新 材 料 构 件 制 造 技 ，
术 航 空 发 动 机 制 造 新 技 术 新 工 ，
艺 航空 发 动 机零 部件 的 无 损 检 测 ，
技 术 ， 以 及 造 技 术 。
轻量 化 、 整 体 化 新 型 冷 却 结 构 件 制 造 技 术 包 括 ： 整 体 叶 盘 制 造 技 术 ， 整 体 叶 环 （ 无 盘 转 子）制 造 技 术 ， 大 小 叶 片 转 子 制 造 技 术 ， 发 动 机 机 匣 制 造 技 术 ， 宽 弦 风 扇 叶 片 制 造 技
究 和 应 用 在 新 代 一 发 动 机 的 加 工 中
需 求 迫 切 。
另 外 还 有 特 种 加 工 技 术 特 种 ，
焊 接 技 术 热 障 涂 层 技 术 快 速 原
航空发动机关键材料技术的发展现状与趋势
1、航空发动机关键材料技术的发展现状与趋势航空发动机是在高温、高压、高速旋转的恶劣环境条件下长期可靠工作的复杂热力机械，在各类武器装备中，航空发动机对材料和制造技术的依存度最为突出，航空发动机高转速、高温的苛刻使用条件和长寿命、高可靠性的工作要求，把对材料和制造技术的要求逼到了极限。
材料和工艺技术的发展促进了发动机更新换代，如：第一、二代发动机的主要结构件均为金属材料，第三代发动机开始应用复合材料及先进的工艺技术，第四代发动机广泛应用复合材料及先进的工艺技术，充分体现了一代新材料、一代新型发动机的特点。
在航空发动机研制过程中，设计是主导，材料是基础，制造是保障，试验是关键。
从总体上看，航空发动机部件正向着高温、高压比、高可靠性发展，航空发动机结构向着轻量化、整体化、复合化的方向发展，发动机性能的改进一半靠材料。
据预测，新材料、新工艺和新结构对推重比12~15一级发动机的贡献率将达到50%以上，从未来发展来看，甚至可占约2/3。
因此，先进的材料和制造技术保证了新材料构件及新型结构的实现，使发动机质量不断减轻，发动机的效率、使用寿命、稳定性和可靠性不断提高，可以说没有先进的材料和制造技术就没有更先进的航空发动机。
正是由于不断提高的航空发动机性能对发动机材料与制造技术提出了更高的要求，各航空发达国家都投入了大量人力、物力和财力，对航空发动机用的材料与制造技术进行全面、深入的研究，取得了丰硕的成果，满足了先进发动机的技术要求。
从国外航空发动机材料与制造技术的发展情况来看，加强材料与制造技术工程化研究是缩短发动机研制周期、减少应用风险、增加研制投入产出比最有效的途径之一。
因此从20世纪70年代至今，航空发达国家安排了一系列的发动机材料和制造技术工程化研究计划，规划了整个材料和制造技术领域的发展方向，为各种先进军、民用发动机提供了坚实的技术基础。
如美国综合高性能发动机技术(IHPTET)计划、下一代制造技术计划(NG-MTI)，美国空军复合材料经济可承受性计划(CAI)等（见表1)。
先进航空发动机关键制造技术研究
先进航空发动机关键制造技术研究摘要：航空发动机是飞机的核心部分。
在21世纪，航空发动机的设计和制造技术体现出了国家的科技发展水平，随着科学技术的不断发展，国家对航空领域的重视程度越来越高，所以通过对我国现有的发动机制造水平进行研究，能够对先进的航空发动机制造技术进行分析，研究出先进的发动机制造技术，促进我国航空领域的不断发展。
关键词：航空发动机;关键技术;制造研究引言：航空发动机技术具有高技术、高投入、高风险的特性，一般来说，单台发动机的研发时间一般在十年到二十年左右，所耗费的资金大约是10亿到20亿。
从这些数据就能够看出航空发动机的重要性和难度。
我国的航空发动机技术的发展与先进国家相比，仍然存在着很大的距离，因此，要想令我国的发动机技术水平得到提升，就需要投入大量的经费去进行技术方面的研究，只有这样才能够令先进航空发动机关键制造技术得到更好的发展。
一、我国航空发动机的发展我国航空发动机经历了一个非常漫长的过程，航空发动机的作用就是为飞机提供推动力，在所有航空器进行工作的过程当中，航空发动机都是一个非常核心的部位，自从飞机研发成功之后，飞机的发动机也得到了飞速的发展，我国的航空业逐渐形成了各种各样、多种类、大范围的特点。
从我国航空发动机的发展历程来看，发动机经历了两个时期，一个是活塞发动机时期，另外一个是燃气涡轮发动机时期，从活塞发动机时期到燃气涡轮发动机十期，可以看出航空领域发生了质的飞跃。
我国进行航空发动机的研制工作是在新中国成立之后，新中国刚刚成立的时候，我国的科学技术水平简直就是一张白纸，从最初的模仿、改造到现在可以独立研发出高水平的航空发动机，我国的科技人员经历了一个非常漫长且坎坷的过程。
我国是世界上最大的发展中国家，航空发动机的事业直接体现出一个国家的国力标准和经济发展程度，如果一个国家没有先进的航空发动机事业，那么这个国家的航空事业便不会有大的成就，航空工业也不会得到迅速的发展。
二、航空发动机的制造工艺特点航空发动机的制造工艺特点主要有以下几个方面，分别是材料难加工，切除率大、形状与结构复杂、加工精度高。
汽车发动机五大关键件的加工工艺分析
汽车发动机五大关键件的加工工艺分析发动机是汽车的“心脏”，汽车的发展与发动机的进步有着直接的关系，发动机主要由5大关键部件组成，包括缸体、缸盖、曲轴、凸轮轴、连杆等，所以这些核心零部件的加工成为汽车发动机制造的关键。
1.缸体缸体、缸盖作为发动机最核心的零部件，是几乎所有发动机厂家必选的自制件项目。
目前缸体、缸盖等箱体类零件的机械加工发展大趋势是，以数控机床和加工中心组成的柔性生产线逐步替代以组合机为主的刚性生产线。
为了适应大批量生产的需要，先后开发了可换箱式柔性制造单元（FMC）和多台加工中心组成的柔性加工系统（FMS），适应不同品种和批量的制造业需要。
随着CNC控制系统的推广和刀具新材料的开发，高速模块化加工中心在90年代取得突破性进展，由高速加工中心组成的柔性加工系统已广泛用于实际生产。
缸体是承装所有机件的总承，缸体结构共同点是一个近似六面体箱式结构，薄壁，加工面、孔系较多，属典型的箱体内零件，主要加工有缸孔、主轴承孔、凸轮轴孔等，有润滑油道、冷却水道、安装螺孔等多种孔系，有多种联结、密封用凸台和小平面，它们的加工精度直接影响发动机的装配精度和工作性能，同时，为提高机体刚度和强度，还分布有许多加强筋。
缸体孔加工：采用粗镗、半精镗及精镗、珩磨方式加工。
主轴承孔的加工：一般采用粗加工半圆孔，再与凸轮轴孔等组合精加工。
凸轮轴孔的加工：一般采用粗镗，再与主轴承孔等组合精加工。
挺杆孔的加工：一般采用钻、扩（镗）及铰孔的加工方式。
主油道孔的加工：传统的加工方法是采用麻花钻进行分级进给方式加工，其加工质量差、生产效率低，目前工艺常采用枪钻进行加工。
2.缸盖缸盖形状一般为六面体，系多孔薄壁件，其上有气门座孔、气门导管孔、各种光孔及螺纹孔、凸轮轴孔等。
汽油机缸盖有火花塞孔，柴油机缸盖有喷油器孔。
根据缸盖在一台发动机上的数量可分为整体式缸盖和分体式缸盖等。
只覆盖一个气缸的称为单体气缸盖，覆盖两个以上气缸的称为块状气缸盖（通常为两缸一盖，三缸一盖），覆盖全部气缸的称为整体气缸盖（通常为四缸一盖，六缸一盖）缸盖的平面加工一般采用机夹密齿铣刀进行铣削加工，孔系一般采用摇臂钻床、组合机、加工中心等设别进行钻、扩、铰方式加工；导管及阀座采用冷冻或常温压装方式进行压装，常温压装过程中一般采用位移-压力控制法对装配过程进行控制。
