用单片机控制直流电机

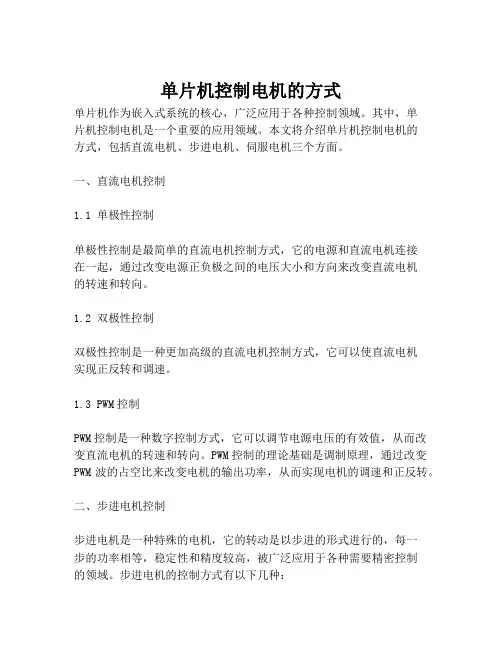

单片机控制电机的方式
单片机控制电机的方式单片机作为嵌入式系统的核心，广泛应用于各种控制领域。
其中，单片机控制电机是一个重要的应用领域。
本文将介绍单片机控制电机的方式，包括直流电机、步进电机、伺服电机三个方面。
一、直流电机控制1.1 单极性控制单极性控制是最简单的直流电机控制方式，它的电源和直流电机连接在一起，通过改变电源正负极之间的电压大小和方向来改变直流电机的转速和转向。
1.2 双极性控制双极性控制是一种更加高级的直流电机控制方式，它可以使直流电机实现正反转和调速。
1.3 PWM控制PWM控制是一种数字控制方式，它可以调节电源电压的有效值，从而改变直流电机的转速和转向。
PWM控制的理论基础是调制原理，通过改变PWM波的占空比来改变电机的输出功率，从而实现电机的调速和正反转。
二、步进电机控制步进电机是一种特殊的电机，它的转动是以步进的形式进行的，每一步的功率相等，稳定性和精度较高，被广泛应用于各种需要精密控制的领域。
步进电机的控制方式有以下几种：2.1 单相双极控制单相双极控制是最简单的步进电机控制方式，它可以使步进电机实现一定程度的正反转和调速，但是功率低，精度不高，适用于一些比较简单的应用场合。
2.2 双相驱动控制双相驱动控制是一种更加高级的步进电机控制方式，它分为单向驱动和双向驱动。
双向驱动比单向驱动更加灵活，可以实现更加复杂的控制功能。
2.3 微步驱动控制微步驱动控制是一种针对步进电机控制的高级技术，通过改变步进电机的每一步数来实现更加精确的控制。
目前，微步驱动控制已经被广泛应用于各种需要高精度控制的领域。
三、伺服电机控制伺服电机是一种在工业自动化中经常使用的电机，它具有速度反馈、位置反馈和转矩反馈等功能，可以实现高效、高精度的控制。
伺服电机的控制方式有以下几种：3.1 位置控制位置控制是一种使用最为广泛的伺服电机控制方式，它通过电机位置传感器反馈电机当前位置信息，从而实现定位和精确位置控制。
3.2 速度控制速度控制是伺服电机的另一种重要控制方式，它通过电机速度传感器反馈电机当前速度信息，从而实现高效的速度控制。
51单片机直流电机正反转程序
51单片机直流电机正反转程序在工业自动化、机器人、电子设备等领域，直流电机是一种常见的电动机。
直流电机具有结构简单、转速范围广、转矩大、控制方便等优点，因此被广泛应用。
在直流电机的控制中，正反转是一种常见的操作。
本文将介绍如何使用51单片机控制直流电机的正反转。
1. 直流电机的原理直流电机是一种将电能转化为机械能的电动机。
它的基本结构由定子、转子、电刷和电枢组成。
当电枢通电时，电枢内部会产生磁场，与定子磁场相互作用，从而产生转矩，使转子转动。
电刷则用来改变电极的极性，使电极的磁场方向与定子磁场方向相互作用，从而使电机正反转。
2. 51单片机控制直流电机的原理51单片机是一种常用的微控制器，具有体积小、功耗低、易于编程等优点。
在控制直流电机时，我们可以使用51单片机来控制电机的正反转。
具体实现方法是通过控制电机的电极极性来改变电机的转向。
3. 51单片机直流电机正反转程序下面是一段使用51单片机控制直流电机正反转的程序：#include <reg52.h>sbit IN1 = P1^0; //定义IN1引脚sbit IN2 = P1^1; //定义IN2引脚void delay(unsigned int t) //延时函数 {unsigned int i, j;for(i=0; i<t; i++)for(j=0; j<125; j++);}void main(){while(1){IN1 = 1; //IN1引脚输出高电平 IN2 = 0; //IN2引脚输出低电平 delay(1000); //延时1秒IN1 = 0; //IN1引脚输出低电平 IN2 = 1; //IN2引脚输出高电平 delay(1000); //延时1秒}```上述程序中，我们使用了P1口的0、1引脚来控制电机的正反转。
当IN1引脚输出高电平、IN2引脚输出低电平时，电机正转；当IN1引脚输出低电平、IN2引脚输出高电平时，电机反转。

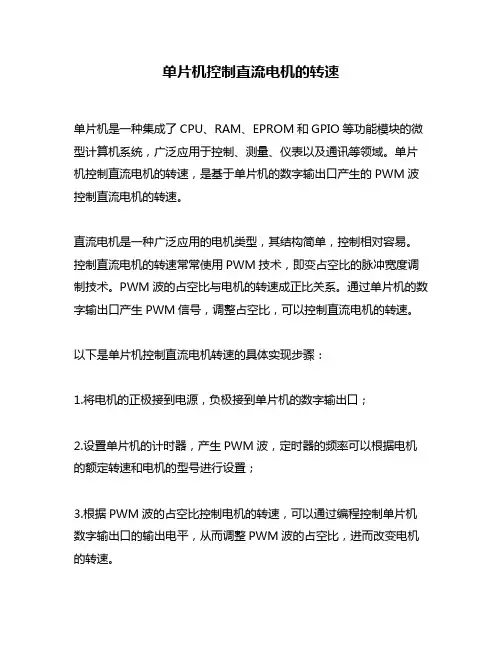

单片机控制直流电机的转速
单片机控制直流电机的转速
单片机是一种集成了CPU、RAM、EPROM和GPIO等功能模块的微型计算机系统，广泛应用于控制、测量、仪表以及通讯等领域。
单片机控制直流电机的转速，是基于单片机的数字输出口产生的PWM波控制直流电机的转速。
直流电机是一种广泛应用的电机类型，其结构简单，控制相对容易。
控制直流电机的转速常常使用PWM技术，即变占空比的脉冲宽度调制技术。
PWM波的占空比与电机的转速成正比关系。
通过单片机的数字输出口产生PWM信号，调整占空比，可以控制直流电机的转速。
以下是单片机控制直流电机转速的具体实现步骤：
1.将电机的正极接到电源，负极接到单片机的数字输出口；
2.设置单片机的计时器，产生PWM波，定时器的频率可以根据电机的额定转速和电机的型号进行设置；
3.根据PWM波的占空比控制电机的转速，可以通过编程控制单片机数字输出口的输出电平，从而调整PWM波的占空比，进而改变电机的转速。
值得注意的是，单片机控制电机转速还需要特别考虑电机的供电和保
护措施。
单片机和电机的供电电压需要相同，并且还需要电源电压稳
定器，以保证电机转速的稳定性。
此外，还需要采取适当的保护措施，如反向保护二极管、电机短路保护电路等，以确保电机和单片机的安全。
总之，单片机控制直流电机的转速是一种基于PWM技术的控制方法，通过单片机的数字输出口产生PWM信号，调整占空比，可以实现对
电机的精确控制。
在实际应用中，我们需要根据电机的特性和实际需
要选择合适的单片机型号，并采取适当的保护和供电措施，以确保系
统的安全和稳定性。
单片机电机控制
单片机电机控制引言：单片机作为一种集成电路芯片，广泛应用于各个领域，尤其在电机控制方面发挥着重要作用。
本文将介绍单片机在电机控制中的应用及相关知识，以及常见的控制方法和技术。
一、单片机在电机控制中的应用单片机在电机控制中的应用广泛，包括直流电机控制、步进电机控制、交流电机控制等。
通过单片机的控制，可以实现电机的启停、速度调节、方向控制等功能。
1. 直流电机控制：直流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过PWM信号控制直流电机的转速和方向。
通过改变PWM信号的占空比，可以控制直流电机的速度，通过改变PWM信号的正负脉冲，可以控制直流电机的正转和反转。
2. 步进电机控制：步进电机是一种精密控制的电机，常用于需要准确定位的应用中。
单片机可以通过控制步进电机驱动器的信号，实现步进电机的精确控制。
通过改变驱动器信号的频率和脉冲数，可以控制步进电机的转速和步距。
3. 交流电机控制：交流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过外部电路和传感器，获取交流电机的相关信号，从而实现对交流电机的控制。
常见的控制方法包括矢量控制、电流控制和速度控制等。
二、电机控制的常见方法和技术在单片机电机控制中，常见的方法和技术有PWM调速、PID控制、闭环控制等。
1. PWM调速：PWM调速是一种通过改变PWM信号的占空比来调节电机转速的方法。
通过改变占空比，可以改变电机的平均电压和平均功率，从而实现电机的调速功能。
PWM调速具有调速范围广、控制精度高的优点，在电机控制中被广泛应用。
2. PID控制：PID控制是一种比例、积分和微分控制的方法，常用于对电机速度和位置的控制。
通过测量电机的反馈信号和设定值，PID控制可以根据误差的大小来调整控制器的输出，从而实现电机的精确控制。
3. 闭环控制：闭环控制是一种通过反馈信号来调节电机控制器输出的方法。
通过测量电机的反馈信号，可以实时调整控制器的输出，从而实现对电机的精确控制。
单片机控制直流电机调速课件
电机调速应用实例
机器人控制
电机调速应用于机器人的运动控制，提高机 器人的精度和速度。
工业设备
电机调速应用于各种工业设备，提高生产效 率和质量。
电动车驱动
电机调速应用于电动车的驱动控制，实现高 效能耗和长续航里程。
风力发电
电机调速应用于风力发电装置，优化风能的 利用效率。
总结
1 单片机控制直流电
机调速是一种常见 的应用
单片机控制直流电机调速 课件
本课件将介绍单片机控制直流电机调速的原理和应用。通过详细讲解控制系 统搭建和调速实现方法，以及PID调节算法的应用，帮助您深入理解电机调速。
直流电机调速原理
1 电压控制
改变电机供电电压以控制转速。
2 电流控制
调整电机驱动电流以改变负载对转速的影 响。
3 脉宽调制
4 反馈调节
2
脉宽调制方法
通过改变脉冲宽度来调节电机的平均电压。
3
PID调节方法
结合比例、积分和微分控制来实现精确的电机调速。
PID调节算法在电机控制中的应用
PID调节算法是一种常用的闭环控制方法，可以根据实际转速和目标转速进行调节，实现精确的电机调 速。 该算法通过比例控制、积分控制和微分控制来实现稳定的调速效果。 PID调节算法在电机控制中得到广泛应用，为工业自动化和机电一体化技术的发展提供了重要支持。
通过改变脉冲宽度来控制驱动电机的平均 电压。
使用转速传感器等反馈信号进行闭环控制。
电机调速系统搭建
硬件搭建
使用单片机和面包板搭建电机 调速系统。
电路连接
将电机与单片机连接，建立电 机调速的电路。
传感器连接
将转速传感器连接至电路，用 于反馈调节。
基于单片机控制的直流电机调速系统设计
基于单片机控制的直流电机调速系统设计一、引言直流电机在工业自动化领域中广泛应用，其调速系统的设计是实现自动控制的关键。
本文将介绍一种基于单片机控制的直流电机调速系统设计方案，主要包括电机原理、硬件设计、软件设计以及实验结果与分析等内容。
二、电机原理直流电机是一种将直流电能转换为机械能的装置，其原理基于电磁感应和安培定律。
电机由定子和转子两部分组成，定子上绕有恒定电流，产生磁场，而转子上带有电流，与定子的磁场互相作用，产生力矩使电机旋转。
三、硬件设计1.单片机选择在本设计中，选择了一款功能强大、性能稳定的单片机作为控制核心，例如使用ST C89C51单片机。
该单片机具有丰富的GP IO口和定时器/计数器等外设，适合进行电机控制。
2.电机驱动电路设计电机驱动电路主要包括功率电源、运放电路和驱动电路。
其中，功率电源为电机提供稳定的直流电源，运放电路用于信号放大和滤波，驱动电路则根据控制信号控制电机的转速。
3.速度测量电路设计为了实时监测电机的转速，需要设计速度测量电路。
常见的速度测量电路包括光电编码器、霍尔传感器等，通过测量转子上感应物体的变化来获得电机的转速信息。
四、软件设计1.程序框架软件设计的目标是实现对电机转速的控制和监测。
基于单片机的软件设计主要包括主程序的编写、中断服务程序的编写以及定时器的配置等。
2.控制算法常见的直流电机调速算法包括电压调速法、P WM调速法等。
根据实际需求选择合适的算法，并根据测量到的转速信号进行反馈控制，实现对电机转速的精确控制。
五、实验结果与分析设计完成后，进行实验验证。
通过设置不同的转速需求，观察电机的实际转速与设定转速的误差，并分析误差原因。
同时还可以测试电机在不同负载下的转速性能，以评估系统的稳定性和鲁棒性。
六、总结基于单片机控制的直流电机调速系统设计是实现自动控制的重要应用。
本文介绍了该系统的硬件设计和软件设计方案，并展示了实验结果。
通过系统实现电机转速的精确控制，可以广泛应用于工业自动化领域。
51单片机PID控制直流电机实验报告
iError = sptr->SetPoint - NextPoint; //计算增加量
iIncpid = sptr->Proportion * iError //E[k]项
- sptr->Integral * sptr->LastError //E[k－1]项
+ sptr->Derivative * sptr->PrevError; //E[k－2]项
static PID *sptr = &sPID;
void IncPIDInit()
{
sptr->SumError = 0;
sptr->LastError =0; //Error[-1]
sptr->PrevError =0; //Error[-2]
sptr->Proportion =0.5; //比例系数
sptr->Integral =0.3; //积分系数
sptr->Derivative = 0.3; //微分系数
sptr->SetPoint =sudu_lilun; Nhomakorabea}
基于单片机pid算法的直流电机速度控制方法
基于单片机pid算法的直流电机速度控制方法基于单片机PID算法的直流电机速度控制方法是一种常用的技术，其基本原理是通过调节PWM（脉宽调制）信号的占空比来控制电机的输入电压，从而实现电机的速度控制。
以下是基于单片机PID算法的直流电机速度控制方法的基本步骤：1.设定目标速度：首先，需要设定电机的目标速度。
这可以通过按键或其他输入设备来实现。
2.采集实际速度：为了实现精确的控制，需要实时获取电机的实际速度。
这可以通过在电机转轴上安装光电编码器或霍尔传感器来实现，这些传感器可以实时检测电机的转速并将其转换为电信号。
3.计算偏差：单片机通过比较目标速度和实际速度，计算出速度偏差。
如果实际速度小于目标速度，偏差为负；反之，偏差为正。
4.应用PID算法：单片机使用PID算法来处理速度偏差。
PID控制器通过比例、积分和微分三个环节来计算控制量，以尽可能消除偏差。
具体的PID参数（如Kp、Ki、Kd）可以根据实际情况进行调整，以获得最佳的控制效果。
5.生成PWM信号：基于PID控制器的输出，单片机生成PWM信号来调节电机的输入电压。
占空比决定了电机输入电压的大小，进而影响电机的转速。
6.实时调整：在整个控制过程中，单片机不断采集电机的实际速度，计算偏差，并调整PWM信号的占空比，以使电机尽可能接近目标速度。
7.显示和保存数据：为了方便调试和观察，可以通过单片机的显示屏实时显示电机的实际速度和偏差。
此外，也可以将重要的数据保存在单片机的内部或外部存储器中。
8.安全保护：为了防止电机过载或意外事故，单片机应具备安全保护功能。
例如，当电机实际速度超过设定速度一定时间时，单片机应自动切断电源或发出报警信号。
基于单片机PID算法的直流电机速度控制方法具有精度高、稳定性好、适应性强等优点，广泛应用于各种需要精确控制电机速度的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封装纸
用单片机控制直流电动机
摘要
本设计为单片机控制直流电动机，采用PWM驱动。
操作者由键盘控制电动机执行15种功能，并可由L电动机转速显示出控制效果。
在实现上，PWM调速采用定频调宽法，系统稳定性较好；电动机输入脉冲的电平转换采用双定时器中断实现，可节省CPU资源；键盘输入采用阵列式输入，用4*4的键盘形式，这样可以有效的减少对单片机I/O口的占用.
关键词：PWM 定频调宽双定时器中断
正文
1.系统分析与论证
●系统总体框图
通过按动15个按键来实现对电动机的正反转，逐步加、减速与分档加减速控制。
●PWM调速方法的方案论证
PWM调速原理如图1.1所示
图1.1
根据改变占空比方法的不同，PWM调速可分为以下三种：
(1)定宽调频
这种方法是保持T1不变，只改变T2，使周期也随之改变。
(2)调频调宽
这种方法是保持T2不变，而改变T1，使周期也随之改变。
(3)定频调宽
这种方法是保持周期T不变，而同时改变T1和T2。
前两种方案由于在调速时改变了脉冲频率，故当控制脉冲频率与系统固有频率接近时，将会引起振荡，因此采用定频调宽。
●PWM控制信号的产生方案论证
PWM控制信号的产生方法有四种，分述如下：
(1)分立电子元件组成的PWM信号发生器
这种方法是用分立的逻辑电子元件组成PWM信号电路。
此方法优点是不用软件设计，但硬件较为庞大。
(2)软件模拟法
这种方法是利用单片机的I/O引脚，通过软件对该引脚不断输出高低电平来实现PWM信号输入。
此种方法虽然要占用CPU，但硬件大为减少。
(3)专用PWM集成电路
此种芯片的使用可减轻单片机负担，硬件电路也不大。
(4)单片机的PWM口
新一代的单片机可通过初始化设置，使其自动发出PWM脉冲波，只有在改变占空比时CPU才进行干预。
后两种是目前PWM信号获得的主流方案，但考虑到本系统较小，单片机的CPU资源亦未得到充分利用，故采用第二种方案
软件中改变PWM占空比的方案论证
(1)软件延时
高电平与低电平的持续时间由软件延时，延时时间由寄存在两个寄存器中的数据来控制。
此种方法占用单片机内部硬件资源较少，但CPU占用严重。
(2) 双定时器中断
高低电平由定时器定时中断产生。
此种方法虽占用单片机内部硬件资源较多，但可节省CPU，且不干扰主程序的执行，便于调试。
时，电机正转；当反转按键按下时，电机反转；当逐步加速按键或分档加速按键按下时，电机转速逐步加快或分档加快；当逐步减速按键或分档减速按键按下时，电机转速逐步减慢或分档减慢. 15个按键通过单片机来实现对电动机的15种控制。
电动机调速部分如图2.2所示：.
对称的左右两部分子电路构成该电路，分别控制电机的正反转。
当左边光电耦合器导通时，电源通过三极管Q014加在直流电机左端，控制电机正转；反之，当右边光电耦合器导通时，电源通过三极管Q024加直流电机右端，控制电机反转。
其中，光耦起隔断强弱电的作用；二极管起续流与保护三极管的作用；电感起起限制冲击电流的作用；电动机两端的电容可防止其两端电压的突变。
3．软件设计
●软件总体分析
通过对按键的扫描检测来判断哪个按键按下，而后完成其对应的15种功能。
而在每个功能里面，通过双定时器中断来控制PWM的电平转换。
●本系统软件设计的特点：
(1) 定时器中断控制电动机输入的电平转换。
本系统采用两个定时器中断，定时器零用来控制PWM的周期，定时器一用来控制高点平的持续时间。
平时单片机执行主程序，当定时器零中断到来时，单片机输出一个高点平给电机并持续一小段时间，而后返回执行主程序；当定时器一中断到来时，单片机输出一个低电平给电机并持续一小段时间，而后返回执。
