深水井及井点降水方案
深井、井点降水施工方案
深井、井点降水施工方案编制单位：南通二建集团六公司深井降水方法骅东·名仕豪庭工程深井降水是在基坑内埋置深于基底的井管，使地下水通过设置在井内的潜水电泵将地下水抽出，使地下水位底于坑底。
本法具有排水量大，降水深（＞8.5m），不限制受吸程，排水效果好；井距大，对平面布置的干扰小：可用于各种情况，不受土层限制；成孔打井用人工或机械均可，较易于解决；深井制作、降水设备及操作工艺、维护均较简单，施工速度快；如果深井管采用钢管、塑料管，可以整跟拔出重复使用；单位降水费用较轻型井点底等优点。
但一次性投资大，成孔质量要求严格；适宜渗透系数较大（10～250m/d），土质为砂类、粉质粘土、砂质粉土，地下水丰富，降水深，面积大，时间长的情况，降水深可达在10以外，是高层建筑使用最为实用、有效、广泛应用的降水方法。
1、深井系统设备由深井、井管和潜水泵等组成。
（1）井管由滤水管、吸水管和沉砂管三部分组成，本工程使用混凝土管制成，管径一般为500MM，内径宜大于潜水泵外径50MM。
当土质较好，深度在10M内，也可采用外径500MM、壁厚50-60MM、长1M的无砂混凝土管作滤水管，二层作滤网。
沉砂管；一般采用滤水管，下端用混凝土封底。
（2）水泵；用QY-25型或QW-25型、QB40-25型潜水泵，或QJ50-52型浸油式潜水电泵或深井泵。
排水量应大于设计值的20%～30%，每井一台，并带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门以便调节流量的大小，阀门用夹板固定。
每个基坑深井群应有2台备用泵。
（3）排水管，用水龙带接入与附近下水道接通。
2、深井布置深井一般在大型人防地下室中间布置，呈环型，方条型布置，所需降水的深度5-8M，一般间距相当于埋深，为10-15米，待基坑工程完后进行封底处理。
深井降水一般沿工程基坑周围离边坡上缘0.5～1.5m 呈环形布置；当基坑宽度较窄，也可在一侧呈直线布置；深井宜深入到透水层5～8M，通常还应比所需降水的深度深6～8M，间距一般相当于埋深为10～15M。
深井井点降水明沟降水方案

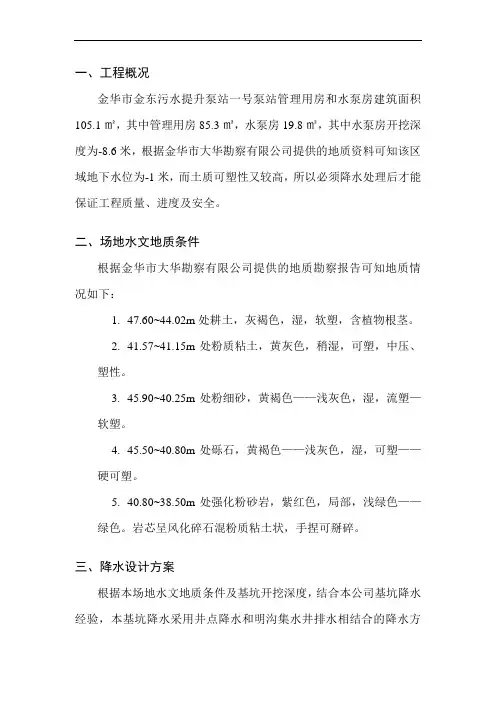

一、工程概况金华市金东污水提升泵站一号泵站管理用房和水泵房建筑面积105.1㎡，其中管理用房85.3㎡，水泵房19.8㎡，其中水泵房开挖深度为-8.6米，根据金华市大华勘察有限公司提供的地质资料可知该区域地下水位为-1米，而土质可塑性又较高，所以必须降水处理后才能保证工程质量、进度及安全。
二、场地水文地质条件根据金华市大华勘察有限公司提供的地质勘察报告可知地质情况如下：1.47.60~44.02m处耕土，灰褐色，湿，软塑，含植物根茎。
2.41.57~41.15m处粉质粘土，黄灰色，稍湿，可塑，中压、塑性。
3.45.90~40.25m处粉细砂，黄褐色——浅灰色，湿，流塑—软塑。
4.45.50~40.80m处砾石，黄褐色——浅灰色，湿，可塑——硬可塑。
5.40.80~38.50m处强化粉砂岩，紫红色，局部，浅绿色——绿色。
岩芯呈风化碎石混粉质粘土状，手捏可掰碎。
三、降水设计方案根据本场地水文地质条件及基坑开挖深度，结合本公司基坑降水经验，本基坑降水采用井点降水和明沟集水井排水相结合的降水方案。
1、井点降水：是在深基坑的周围埋置深于基底的井管，通常设置在井管内的潜水泵将地下水抽干，使地下水位低于坑底。
该法具有排水量大，降水深度大于15m；井距大，对平面布置的干扰小；不受土层限制；井点制作、降水设备及操作工艺、维护较简单，施工速度快；适于渗透系数较大（10—250m/d），土质为砂类土，地下水丰富，降水深，面积大。
2、明沟集水井排水：是在基坑的两侧或四周设置排水明沟，在基坑四角均设置集水井，使基坑渗出的地下水通过排水沟汇聚于集水井内，然后用水泵将其排出基坑外。
四、明沟集水井排水施工方案在底下水位较高地区开挖基坑，会遇到地下水问题。
如涌入基坑内的地下水不能及时排除，不但土方开挖困难，边坡易于塌方，而且会使地基被水浸泡，扰动地基土，造成竣工后建筑物产生不均匀沉降。
为此，在基坑开挖时要设置明排水沟、集水井，以保证及时排除涌入地下水。
深井井点降水方案
1、深井井点降水。
根据赤峰市中心城区污水处理厂二期工程岩石工程勘察资料显示，土方开挖前，宜采用深井井点降水法将地下水位降到底板垫层砼底平面下1000mm（－5.00米）处。
深井井点平面布置如下图所示：
深井井点由滤水管、吸水管和沉砂管三部分组成。
采用无砂砼管制成，内径φ500mm，且大于水泵外径，滤水管部分在管上开孔或抽条，管壁上焊φ6mm钢筋，外部螺旋形缠绕12号铁丝，间距1mm，用锡焊点焊牢固，吸水管和沉砂管均为实管。
砼管壁厚60mm，预制而成，每节长1.5米。
水泵采用QY－25型或GB40－25或QJ50－52型潜水电泵，每井设1台，并带吸水铸铁管或胶管。
深井成孔采用潜水电钻，用泥浆护壁。
钻孔孔径为800mm，井管沉放前清孔，埋设时过滤部分应放在含水层范围内。
井管与土壁间填充粒径3～8mm的滤水料，上部1.0m用粘土填实。
使用完成，混凝土井管则留在孔内，所留孔洞用砂砾填充捣实。
在上述降水方案中，为便于土方开挖，在基坑中间未设置井点。
如果在土方开挖到基底时，仍有少数污水现象时，沿基坑中心线再设置3～5个集水井，以弥补上述深井降水的不足。
由降水井排出的水，用临时钢管，排放到厂区边的河里。
乌海深水井降水施工方案
乌海深水井降水施工方案1. 引言在乌海地区，由于地下水位较高，深基坑施工往往面临地下水涌入的问题。
为了解决这一问题，需要采取降水施工方案。
本文将介绍乌海深水井降水施工方案。
2. 施工目标本方案的施工目标是有效降低乌海深基坑地下水位，确保施工过程的安全和顺利进行。
3. 施工前准备工作在实施降水施工方案之前，需要进行以下准备工作： - 确定降水目标和要求 - 了解地下水位及涌水量 - 深入了解施工现场地质条件 - 调查地下管线的情况 - 决定降水设备和材料的选用4. 降水技术选择乌海深水井降水施工方案采用了以下降水技术： - 管井降水法 - 立井降水法4.1 管井降水法管井降水法是应用最广泛的一种降水方法之一。
通过在基坑周围钻设井管，降低地下水位。
具体步骤如下： 1. 根据施工现场地质条件和降水目标，确定井管的布置方案。
2. 钻设井眼，并按照要求安装井管和滤管。
3. 将井管与抽水机连接，并启动抽水机进行抽水。
4. 监测地下水位的变化情况，并及时调整抽水量，控制地下水位在安全范围内。
4.2 立井降水法立井降水法是在基坑内部钻设立井，通过泵抽地下水来降低地下水位。
具体步骤如下： 1. 根据施工现场地质条件和降水目标，确定立井的布置方案。
2. 钻设立井，并按照要求安装立井抽水泵。
3. 将抽水泵与立井管道连接。
4. 监测地下水位的变化情况，并及时调整抽水量，控制地下水位在安全范围内。
5. 施工安全措施为了保障施工过程的安全，需要采取以下安全措施： - 制定详细的安全操作规程，确保施工人员遵守。
- 定期对降水设备和管道进行检查和维护，确保设备正常运行。
- 设置警戒线和安全标识，提醒施工人员和周边人员注意安全。
- 设置排水管道和泵站，并加强对排水系统的管理。
6. 验收标准降水施工完成后，需要进行验收。
验收标准包括以下几个方面： - 地下水位是否降低到要求的范围内。
- 降水设备和管道是否正常运行。
深井井点降水方案
深井井点降水方案1. 引言深井井点降水是一种用于地下水补给的重要技术手段。
通过建设深井井点，引导地表降水直接进入地下水层，实现地下水的补充和补给。
深井井点降水方案在水资源管理和地下水利用方面发挥着重要作用。
本文将介绍深井井点降水方案的主要内容和关键步骤。
2. 方案设计2.1 选择井点位置在设计深井井点降水方案时，首先需要选择合适的井点位置。
井点位置的选择应基于以下几个因素：•地下水资源分布状况：选择地下水资源丰富的地区，确保降水能够有效补给地下水层。
•降水量分析：对历史降水量进行分析，选择降水量相对较高的地区。
•地质条件：考虑地下水层的地质条件，选择适合建设井点的地层。
2.2 设计井点结构在选择井点位置后，需要进行井点结构的设计。
井点结构包括井筒和沉淀池两部分。
2.2.1 井筒设计井筒是井点中的主体部分，用于收集地表降水并引导至地下水层。
井筒的设计要考虑以下几个因素：•井筒深度：需要根据地下水层深度和降水情况确定井筒的深度，在保证井点稳定和降水能够补给地下水层的前提下确定井筒的深度。
•井筒直径：井筒直径的选择要满足降水流量的需求，同时考虑施工的可行性。
•井筒材料：井筒材料一般选择耐腐蚀性强、寿命长的材料，如混凝土或钢筋混凝土。
2.2.2 沉淀池设计沉淀池是井筒下部的一个空间，用于沉淀井筒收集的降水并净化。
沉淀池的设计要满足以下要求：•容积大小：沉淀池的容积要足够大，以确保降水能充分沉淀和净化。
•污泥处理：需要考虑污泥的处理方法，可以采用人工清理或定期维护的方式进行处理。
3. 方案实施3.1 建设施工深井井点降水方案的建设需要经过以下步骤：•地勘勘察：通过地质勘查确定井点的地质条件。
•设计施工图纸：根据勘察结果进行施工图纸的设计。
•施工准备：组织必要的人力和物资，制定施工计划。
•施工过程：根据施工图纸进行井点的建设和安装。
3.2 方案运行方案实施后，需要进行方案运行和管理。
方案运行的关键点包括：•降水监测：定期对井点降水进行监测，确保降水量符合预期。
深井井点降水施工方案
深井井点降水施工方案1. 引言深井井点降水施工是一种在工程建设过程中用于处理地下水的方法。
它的主要目的是控制和降低地下水位，以便安全进行施工工作。
本文档将介绍深井井点降水施工方案的具体步骤和操作细节。
2. 施工前准备在开始施工之前，需要进行以下准备工作：2.1 确定施工区域和井点位置根据工程需求和地质勘探报告，确定需要降水处理的区域以及最佳的井点位置。
施工区域应尽可能贴近需要处理的地下水源，以确保效果最佳。
2.2 设计井点布置方案根据地下水位分布和施工区域的特点，设计合理的井点布置方案。
考虑到工程的需要和施工工序，确定井点的数量和间距。
同时，确定井点的深度和直径，以及井管的材质和规格。
2.3 准备施工材料和设备根据设计方案，准备所需的施工材料和设备，包括井管、井点配件、泵站设备、阀门、输水管道等。
3. 施工步骤3.1 井点的钻探和安装根据设计方案，在施工区域内进行井点的钻探和安装工作。
具体步骤如下：1.钻探井点：使用适当的土建设备和工具，根据设计要求进行井点的钻探。
钻探井点时应注意控制钻孔的直径和深度，以确保井管的稳定性和安全性。
2.安装井管：将井管逐段放入钻孔中，确保井管与地下水层充分接触，并使用适当的水泥浆封口。
井管的安装应严格按照设计要求进行，保证井管的垂直度和稳定性。
3.2 泵站和管道的安装在完成井点的钻探和安装后，需要进行泵站和管道的安装工作。
具体步骤如下：1.设计泵站：根据实际情况和施工需求，设计合理的泵站布置和排水管道连接方案。
泵站应位于地势相对较高的位置，以便排水顺畅。
2.安装泵站：根据泵站设计要求，安装泵站设备，包括水泵、电气控制箱、阀门等。
确保泵站设备的正常运行和安全使用。
3.布置管道：根据设计要求，铺设输水管道，将井点与泵站相连接。
管道的铺设应按照设计要求和施工规范进行，确保管道的牢固性和密封性。
3.3 施工期间的监测和调整在施工期间，需要进行地下水位的实时监测和调整工作，以保持施工区域内的地下水位稳定。
深井井点降水施工方案范文
深井井点降水施工方案1. 前言深井井点降水是一种常用的控制井中地下水位的方法，可以有效地保证井内施工作业的安全和顺利进行。
本文将介绍深井井点降水施工方案的具体实施步骤和注意事项。
2. 施工准备在开始施工前，需要进行以下准备工作：2.1 确定降水井的位置需要根据工程设计图纸和现场实际情况，选择适合的降水井点位置。
通常考虑以下因素：•井点能够有效地控制地下水位；•井点较为密集，能够形成有效的降水效果；•井点之间的距离能够满足钻孔施工和管道敷设的要求。
2.2 准备钻探设备和黄泥土钻探设备应具备足够的钻进能力和稳定性，以满足深井井点降水的技术要求。
黄泥土是钻孔过程中必备的钻孔泥浆材料，通常由黄土和水按比例混合而成。
2.3 安装降水井按照设计要求，进行降水井的建造和安装。
2.4 安装降水管道和排水管道在降水井周围铺设降水管道和排水管道，确保水流畅通。
3. 施工步骤深井井点降水的施工分为几个步骤：3.1 钻孔施工选择钻探设备进行钻孔。
在钻孔的同时，往钻孔中不断注入黄泥土来保持钻穴稳定，并使钻屑顺利从钻孔中排出。
3.2 安装管道在钻孔完成后，将降水管道和排水管道安装到钻孔中，并连接到降水井。
3.3 敷设管道将降水管道和排水管道敷设到需要降水的区域内，并与降水井连接。
3.4 排水连接好降水管道和排水管道后，启动排水设备，开始进行深井井点降水。
在排水的过程中，要注意监控井内水位的变化，及时调整排水量。
3.5 检查和维护定期检查降水设备的运行情况，保持设备的正常运行和排水效果。
4. 注意事项在深井井点降水施工中，需要注意以下事项：1.钻孔施工前，需检查钻掘设备是否正常运作，确保钻屑排放通畅；2.钻孔过程中，需要不断地注入黄土泥浆来稳定钻穴；3.在安装管道和敷设管道时，需要根据现场实际情况进行合理的施工，以确保降水管道和排水管道的连接和敷设效果；4.在排水过程中，要不断监测井内水位变化，及时调整排水量，确保降水效果；5.定期检查和维护降水设备，保持其正常工作状态。
深井井点降水施工方案
深井井点降水施工方案一、背景介绍近年来，随着城市建设的不断发展，地下施工越来越普遍。
深井井点降水是在地下施工过程中，为了降低地下水位而采取的一种有效方法。
本文将介绍深井井点降水的施工方案。
二、施工原理深井井点降水是通过在地下施工区域开挖深井，并通过井点将地下水抽出来，从而降低地下水位的方法。
井点降水通常采用井点散水和井点抽水两种方式。
•井点散水：将开挖区域周围的地下水通过喷淋、渗井等方式分散排出。
•井点抽水：通过井点安装抽水泵将地下水抽出，并通过管道排出。
三、施工步骤1.方案设计：根据地下施工区域的特点和要求，确定深井的布置位置、井点数量和排水量等参数，设计降水方案。
2.准备工作：–井点开挖：根据设计要求，在地下施工区域开挖深井，并确保井点的合适位置和良好的井筒结构。
–抽水设备准备：准备足够的抽水泵和管道等设备，并保证其正常运行。
–材料准备：准备好喷淋系统所需的管道、喷头等材料。
3.施工依据：–井点散水：根据散水排水量确定喷淋系统的设置，包括喷淋管道数量和布置、喷头间距等。
–井点抽水：根据抽水量和抽水时间确定抽水泵的设置，包括抽水泵数量、功率和运行时间等。
4.施工过程：–井点散水：将喷淋系统与井点连接，调试喷淋系统的水流、压力等参数。
–井点抽水：将抽水泵安装于井点，并通过管道将地下水排出。
5.监测与调整：施工过程中需要对降水效果进行监测，并根据实际情况调整喷淋系统和抽水泵的参数，以达到降水效果最佳化。
6.施工结束：当地下水位达到设计要求后，停止抽水或散水工作，拆除相关设备。
四、施工注意事项1.安全措施：在施工过程中，要确保施工现场的安全，合理设置警示标志，加强施工人员的安全教育。
2.环保要求：在井点降水过程中，要合理处理抽出的地下水，避免对周围环境造成污染。
3.施工进度：要合理安排施工进度，尽量缩短施工时间，减少对周围地下水环境影响的时间。
4.监测设备：在施工过程中，应该配备适当的地下水位监测设备，及时监测地下水位的变化情况，并据此进行调整。
