井点降水施工方案.doc
井点降水施工方案
基坑井点降水施工方案**工程公司年月日一、编制依据1.1 18# 20#楼及地下车库结构施工图。
1.2 ?工程地质勘察报告?。
1.3 国家和上海市关于建设工程、施工技术法规和平安技术标准。
1.4 本公司ISO9002质量认证体系文件?质量手册?。
二、工程概况该工程位于南汇区康桥镇沿南村，平整后场地地形相对平坦，一般地面标高为3.5~3.8m之间，18#楼地下车库，20#楼自北往南依次排列，其中建〔构〕筑物平面西首有暗浜横贯。
静止地下水位位于0.5~1.5m之间。
18#.20#楼为承载桩根底。
地下车库为抗拔桩根底，三个单体的地下结构拟采取同步基坑开挖和施工。
基坑平面呈凸字形，基坑开挖深度约3.5~3.8m。
基坑施工拟采用1：0.75放坡结合轻型井点降水，同时位于暗浜处和临近19#楼位置需增减放坡比例并辅以细石砼挂网护坡。
三、地质状况与土体分布据?地堪报告?说明基坑开挖范围内自上而下各土层分布情况与地质壮况如下：①层填土层：层厚约0.8m—1.0m.②1层褐黄色粉质粘土，属中压缩性土，天然含水量28.8%，孔隙比0.82，渗透系数2.00E—6cm/s，埋深0.8—1.5m。
②2层，灰黄色粉质粘土，天然含水量35.4%，孔隙比1.00，渗透系数3.50E—6cm/s，埋深1.5—3.0m。
③1层，灰色淤泥质粉质捏粘土，属高压缩性，天然含水量39.9%，孔隙比1.12，渗透系数5.00E—6cm/s，埋深3.0—4.0m。
基坑坑底位于外乡层。
③2层，灰色砂质粘土，中等压缩性土层，含水量28.8%，孔隙比0.81，渗透系数2.00E—4cm/s，埋深4.0—7.0m，渗透性好，井点滤水管埋设于该土层较为合理。
③3层，灰色淤泥质粉质粘土，属高压缩性土，含水量42.4%，孔隙比1.19，渗透系数3.00E—6cm/s，含水量高但汽透性差，假设将滤水管埋于此土层，，降水效果不甚明显。
四、轻型井点手面布置与降水周期4.1基坑呈凸字多边形，放坡后上口总周长约380延长米，东西125m，南北宽60m，轻型井点沿周边封闭式布设6套。
大口径井点降水施工方案
大口径井点降水施工方案1. 引言大口径井点降水施工是在工程建设中常见的一项施工工艺，主要用于控制施工现场的地下水位，以确保工程质量和进度的顺利进行。
本文档旨在提供一种大口径井点降水施工方案，以供参考和实施。
2. 施工原理大口径井点降水施工的基本原理是通过设置大口径的井点，将地下水抽出，并排泄到外部排水设施中。
通过降低地下水位，可以有效减少施工现场的渗水和泥浆塌方的风险，提供一个干燥的工作环境。
3. 施工准备在进行大口径井点降水施工前，需要进行以下准备工作：•设计大口径井点的位置和数量，根据工程需要和地质情况确定。
•准备大口径井点降水设备，包括井点、水泵、输水管道等。
•准备排水设施，确保降水后的水能顺利排出。
4. 施工步骤大口径井点降水施工的具体步骤如下：4.1 挖掘井点首先，在施工现场选定的位置处挖掘井点。
井点的直径和深度根据实际工程需要确定，一般建议井点直径不小于1米，深度不小于2米。
在挖掘过程中，需要注意井点的稳定性，防止塌方。
4.2 安装井点设备在挖掘好的井点中安装井点设备，包括井点筒、过滤装置等。
井点设备的安装应符合相关安全规范，确保设备的稳定和有效运行。
4.3 搭设降水管道将水泵与井点设备连接，搭设降水管道将地下水抽出并输送至排水设施。
降水管道的材料和安装方式应根据具体情况选择。
4.4 启动降水设备启动水泵，开始抽水降水。
在施工过程中，需根据地下水位的实际情况调整降水设备的工作状态，确保地下水位稳定在安全范围内。
4.5 监测和维护在施工过程中，需定期监测井点水位和降水效果，并进行必要的维护。
如发现井点堵塞或降水效果不佳，应及时处理，避免施工现场出现渗水等问题。
5. 安全注意事项在进行大口径井点降水施工时，需要注意以下安全事项：•遵守相关安全规范和操作规程，确保施工人员的人身安全。
•确保井点设备的稳定性，防止发生塌方事故。
•定期检查降水设备的工作状态，确保设备正常运行。
•避免降水设备与电力设备接触，以防电击事故发生。

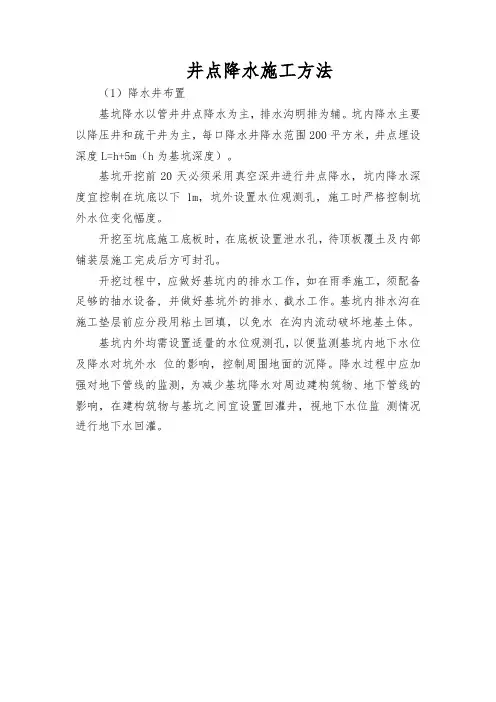

井点降水施工方法
井点降水施工方法
（1）降水井布置
基坑降水以管井井点降水为主，排水沟明排为辅。
坑内降水主要以降压井和疏干井为主，每口降水井降水范围200平方米，井点埋设深度L=h+5m（h为基坑深度）。
基坑开挖前20天必须采用真空深井进行井点降水，坑内降水深度宜控制在坑底以下1m，坑外设置水位观测孔，施工时严格控制坑外水位变化幅度。
开挖至坑底施工底板时，在底板设置泄水孔，待顶板覆土及内部铺装层施工完成后方可封孔。
开挖过程中，应做好基坑内的排水工作，如在雨季施工，须配备足够的抽水设备, 并做好基坑外的排水、截水工作。
基坑内排水沟在施工垫层前应分段用粘土回填，以免水在沟内流动破坏地基土体。
基坑内外均需设置适量的水位观测孔，以便监测基坑内地下水位及降水对坑外水位的影响，控制周围地面的沉降。
降水过程中应加强对地下管线的监测，为减少基坑降水对周边建构筑物、地下管线的影响，在建构筑物与基坑之间宜设置回灌井，视地下水位监测情况进行地下水回灌。
图7.6-1 降水井构造图
图1-2 降水井封堵示意图
（2）施工工艺
采用泥浆循环钻进、机械吊装下管成井施工流程
井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内
下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。
根据井点平面布置，使用全站仪测放井位，井位测放误差小于30cm。
当布设的井点受地面障碍物影响或施工条件影响时，现场可作适当调整（详见专项施工方案）。

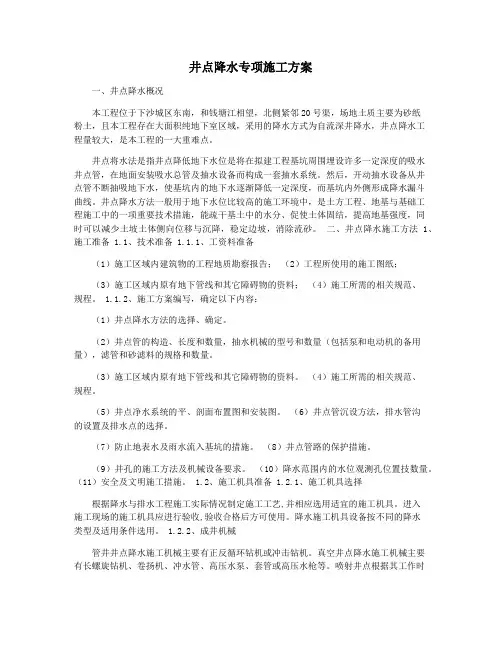

井点降水专项施工方案
井点降水专项施工方案一、井点降水概况本工程位于下沙城区东南，和钱塘江相望，北侧紧邻20号渠，场地土质主要为砂纸粉土，且本工程存在大面积纯地下室区域，采用的降水方式为自流深井降水，井点降水工程量较大，是本工程的一大重难点。
井点将水法是指井点降低地下水位是将在拟建工程基坑周围埋设许多一定深度的吸水井点管，在地面安装吸水总管及抽水设备而构成一套抽水系统。
然后，开动抽水设备从井点管不断抽吸地下水，使基坑内的地下水逐渐降低一定深度，而基坑内外侧形成降水漏斗曲线。
井点降水方法一般用于地下水位比较高的施工环境中，是土方工程、地基与基础工程施工中的一项重要技术措施，能疏干基土中的水分、促使土体固结，提高地基强度，同时可以减少土坡土体侧向位移与沉降，稳定边坡，消除流砂。
二、井点降水施工方法 1、施工准备 1.1、技术准备 1.1.1、工资料准备（1）施工区域内建筑物的工程地质勘察报告；（2）工程所使用的施工图纸；（3）施工区域内原有地下管线和其它障碍物的资料；（4）施工所需的相关规范、规程。
1.1.2、施工方案编写，确定以下内容：（1）井点降水方法的选择、确定。
（2）井点管的构造、长度和数量，抽水机械的型号和数量（包括泵和电动机的备用量），滤管和砂滤料的规格和数量。
（3）施工区域内原有地下管线和其它障碍物的资料。
（4）施工所需的相关规范、规程。
（5）井点净水系统的平、剖面布置图和安装图。
（6）井点管沉设方法，排水管沟的设置及排水点的选择。
（7）防止地表水及雨水流入基坑的措施。
（8）井点管路的保护措施。
（9）井孔的施工方法及机械设备要求。
（10）降水范围内的水位观测孔位置技数量。
（11）安全及文明施工措施。
1.2、施工机具准备 1.2.1、施工机具选择根据降水与排水工程施工实际情况制定施工工艺,并相应选用适宜的施工机具。
进入施工现场的施工机具应进行验收,验收合格后方可使用。
降水施工机具设备按不同的降水类型及适用条件选用。

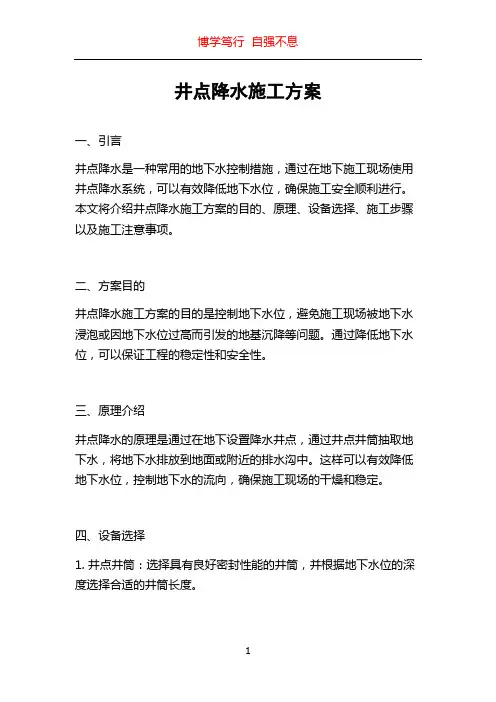

井点降水施工方案
井点降水施工方案一、引言井点降水是一种常用的地下水控制措施，通过在地下施工现场使用井点降水系统，可以有效降低地下水位，确保施工安全顺利进行。
本文将介绍井点降水施工方案的目的、原理、设备选择、施工步骤以及施工注意事项。
二、方案目的井点降水施工方案的目的是控制地下水位，避免施工现场被地下水浸泡或因地下水位过高而引发的地基沉降等问题。
通过降低地下水位，可以保证工程的稳定性和安全性。
三、原理介绍井点降水的原理是通过在地下设置降水井点，通过井点井筒抽取地下水，将地下水排放到地面或附近的排水沟中。
这样可以有效降低地下水位，控制地下水的流向，确保施工现场的干燥和稳定。
四、设备选择1. 井点井筒：选择具有良好密封性能的井筒，并根据地下水位的深度选择合适的井筒长度。
2. 井点泵站：选择高效、低噪音的井点泵站，确保能够有效抽取地下水并排放。
3. 排水管道：选择适用于地下水排放的排水管道，确保排水畅通。
五、施工步骤1. 地下勘测：根据工程需求进行地下勘测，确定地下水位。
同时，根据地下地质条件确定降水井点的位置和数量。
2. 井点井筒安装：根据勘测数据，在地下设置井点井筒。
安装井筒时需要注意井筒与周围土壤的密封性，确保井筒不会渗水。
3. 泵站设置：在地面上设置井点泵站，将其与井筒连接。
确保井筒与泵站之间的管道畅通，避免堵塞。
4. 排水管道敷设：根据地势和排水需求，敷设适当的排水管道，将地下水排放到指定地点。
5. 开启井点降水系统：启动井点泵站，开始抽水。
根据实际情况，调整抽水量，确保地下水位稳定在预定范围内。
6. 施工期间监测：在施工期间，定期监测井点降水系统的运行情况和地下水位。
如有异常情况，及时采取措施进行调整或修复。
六、施工注意事项1. 安全第一：在施工过程中，要注意人员、设备和材料的安全。
遵守相关的安全操作规程，建立健全的安全管理制度。
2. 环保要求：在抽取和排放地下水过程中，要注意环境保护要求。
确保地下水不会引起环境污染，避免对周围生态环境的不良影响。
井点降水施工技术方案
井点降水施工技术方案1. 引言本文档旨在提供井点降水施工技术方案，以解决在施工过程中可能遇到的地下水问题。
井点降水是一种有效的土木工程降水方法，通过管道将地下水抽出至地面，以保持施工现场地下水位的稳定，确保工程顺利进行。
2. 技术方案2.1 井点布置根据施工现场情况和地下水位分布，确定适当的井点布置方案。
通常，井点应均匀分布在施工区域内，并保证井点之间的距离不超过一定范围，以确保降水效果均衡。
2.2 井点井筒设计每个井点应包括一个井筒，用于与地下水进行接触和抽取。
井筒应具备以下设计要求：- 井筒深度应能够达到施工深度以下的地下水埋深，以确保有效抽取地下水。
- 井筒直径应根据井点降水量和地下水渗透性进行合理计算，以达到预期的降水效果。
- 井筒内应设置过滤层，以防止泥沙和杂质进入井筒影响抽水设备的正常运行。
2.3 井点抽水设备选择根据地下水位深度和工程要求，确定适当的井点抽水设备。
常见的抽水设备包括潜水泵和水泵管道系统。
在选择设备时，应考虑以下因素：- 设备的抽水能力是否能够满足预期的降水需求。
- 设备的可靠性和稳定性，以确保长期运行期间的正常抽水。
- 设备的维护和保养成本，考虑可行的经济因素。
2.4 井点降水操作在施工期间，按照事先制定的井点布置和抽水设备选择方案，进行井点降水操作。
操作过程中应注意以下要点：- 定期检查井点抽水设备的运行情况，及时发现并处理运行异常。
- 监测地下水位变化，确保降水效果达到预期，如有需要，及时调整抽水量。
- 定期清理井筒过滤层，以确保抽水设备的正常运行和抽水效果。
2.5 安全措施在进行井点降水施工时，应采取必要的安全措施，以确保施工人员和周围环境的安全。
安全措施包括但不限于：- 严格遵守相关安全操作规程，如防止电器设备与水接触、防止井筒坍塌等。
- 保证降水设备和管道的稳定性和安全性，防止意外事故发生。
- 提供必要的防护装备和培训，确保施工人员了解并遵守相关安全规定。
井点降水施工方案
井点降水施工方案一、施工背景在建筑施工过程中，地下水的涌入会给施工工地带来很多不便和隐患。
为了保障施工的顺利进行，需要采取相应的措施进行地下水的降水处理。
井点降水是一种常用的地下水降水方式，通过打井和井点降水泵将地下水抽出井外，达到降低地下水位的目的。
二、施工内容1.井点布置：根据地下水位高度和施工区域的具体情况，进行井点的布置设计。
井点按照一定的间距设置，以保证井点降水的均匀与高效。
2.井点施工：按照设计方案，先进行井点施工准备工作，包括选定井点位置、开挖井口、安装井筒和管道、安装井点降水泵等。
3.井点降水：启动井点降水泵，将地下水抽入井点，通过管道排放至井外。
根据实际情况，可以设置多个井点同时进行降水，以提高降水效率。
三、施工流程1.方案设计：根据地下水位高度和施工区域的特点，进行井点布置和具体施工方案的设计。
2.井点施工准备：选定井点位置，进行井口挖掘，保证井口的稳定和安全。
安装井筒和管道，连接降水泵和管道。
3.降水施工：启动井点降水泵，抽取地下水进入井点，通过管道排放至井外。
根据需要，可以设置多个井点同时进行降水，提高降水效率。
4.施工监测：对井点降水的效果进行监测和评估，及时调整井点布置和降水量，以达到最佳的降水效果。
5.施工维护：定期检查井点降水设备的工作情况，保持设备的正常运转。
对井点周围进行清洁和维护，确保井点的畅通和安全。
四、施工设备1.井点降水泵：选用具有较大流量和扬程的降水泵，以提高降水效果。
2.井筒和管道：选用耐腐蚀和耐压的材料制作井筒和管道，确保工程的长期稳定性。
3.监测设备：安装水位监测仪和流量计等设备，对井点降水的效果进行实时监测和记录。
五、安全措施1.施工现场要设置明显的警示标志，禁止无关人员进入施工区域。
2.严格执行施工安全操作规程，保证施工人员的人身安全。
3.对井点降水设备进行定期维护和检查，确保设备的正常工作。
4.严格按照相关法律法规要求进行施工，规范施工流程，避免对环境造成污染。
井点降水施工方案
一、工程概况本工程位于下沙城区东南，和钱塘江相望，北侧紧邻20号渠。
场地土质主要为砂纸粉土，且本工程存在大面积纯地下室区域。
根据现场地质勘察报告，地下水位较高，为确保基坑开挖和地基基础施工的顺利进行，本工程采用井点降水方法。
二、井点降水方法1. 井点降水方法选择：本工程采用自流深井降水方法，即在基坑周围埋设一定深度的吸水井点管，通过抽水设备将地下水抽离，降低地下水位。
2. 井点降水施工流程：（1）井点布置：根据基坑形状、地下水位、土质等因素，确定井点布置方案。
对于宽度小于6m的基坑，采用单排线状井点；宽度大于6m或土质不良时，采用双排线状井点。
对于面积较大的基坑，采用环状井点或U形井点。
（2）井点施工：根据井点布置方案，开挖井点孔，安装井点管，连接抽水设备。
（3）抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
三、施工准备1. 技术准备：（1）收集施工区域内建筑物的工程地质勘察报告、施工图纸、地下管线和其它障碍物资料等相关资料。
（2）编写施工方案，确定井点降水方法、井点管构造、长度和数量、抽水机械型号和数量等。
2. 材料准备：（1）井点管：选用壁厚合适的塑料管或钢管，长度根据井点布置方案确定。
（2）滤管：选用单节长度约1m的混凝土滤管，外包尼龙砂网。
（3）连接管：选用壁厚合适的塑料管或钢管，用于连接井点管和总管。
（4）抽水设备：根据设计要求配备离心泵、真空泵或射流泵等。
（5）其他材料：泥浆、水泥、砂石等。
3. 人员准备：组织专业施工队伍，进行技术培训和安全教育。
四、施工工艺1. 井点布置：根据设计图纸和现场实际情况，确定井点布置方案，并在地面画出井点布置图。
2. 井点开挖：按照井点布置图，开挖井点孔，深度应大于地下水位。
3. 井点安装：将井点管插入井点孔，确保井点管垂直，然后连接滤管和抽水设备。
4. 抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
五、施工质量控制1. 井点布置：严格按照设计图纸和现场实际情况进行井点布置，确保井点布置合理。
某隧道工程井点降水施工方案
某隧道工程井点降水施工方案一、施工方案本工程地下水位埋深l～2．5m，由大气降水及河水补给，表层填土层及粉质粘土层中，含上层滞水，受季节性降雨影响大；下部砂层中，水量较大，透水性强，主要由地下水的侧向补给和地表水的渗入补给为主。
隧道施工过程中，为保持基坑边壁稳定，应做好基坑降水工作。
本工程井点布置于钻孔灌注桩外侧，井点深度应超过灌注桩的桩端。
人工降水方法根据开挖基坑的尺寸及地层情况及常见井类型的适用范围，拟在明挖基坑施工中选择管井井点方案降水，降水后地下水位保持在开挖底面以下0.5米,以改善施工条件。
各类井点适用范围注：括号内数字为效果较好范围；1.0m/d＝1.157-3cm/s。
在施工降水的同时，基坑顶四周设排水沟，另在开挖过程中依据开挖深度及水流情况设置临时排水沟及积水井，特别在基坑四角应设置积水井。
施工过程中必须保证排水顺畅，并随时将积水井中的水流排出坑外，在布设排水沟、积水井及确定抽水设备时应留有20～30%的富余量。
二、降水井点的布置隧道沿线均设置井点，井点设置在基坑外边缘1.8m,每隔20m布设一个管井井点,管井点采用QJ150型钻机成孔,钻孔直径为600mm。
井点管外径为400的钢筋笼，钢筋笼外包两层滤网，内层为细滤网，采用网眼40孔/m2的黄钢丝布，外层为粗滤网，采用网眼为5孔/m2的铁丝布，滤网外包一层由8号铁丝绕成的螺旋状保护层，滤管下端放一个锥形铸铁管。
三、管井点施工方法按照设计的单井结构图要求，根据钻探成孔过程中的实际地层情况，确定过滤器的长度和位置，然后向下配置沉淀管，向上配制井管，其总长度高于地面0.5m。
除特殊过滤器外，均应在滤管外包扎滤网或缠丝，滤网的选择应与含水层相适应。
钻探施工达到设计深度时，冲洗泥浆,减少沉淀,并应立即入管,注入清水，稀释泥浆比重接近1.08后移入滤料,不少于计算量的95%。
开始下管前应进行探测孔深，当与井管长度不符时，应重新成孔；下管时应轻提慢放，仔细检查滤网包扎质量，并使井管居中；当上部孔壁缩径或孔底淤塞，应向孔内注水，缓慢放入，禁止上下提拉和强行冲击。
深井井点降水施工方案
深井井点降水施工方案一、概述深井井点降水是在地下工程开挖中，采用井点布置降水井，通过抽取地下水降低地下水位，以确保工程开挖安全进行的一种方法。
深井井点降水施工方案是对降水工程实施进行计划和安排的指导性文档，下面将介绍深井井点降水的施工方案。
二、施工前准备1.确定深井井点降水的位置和布置方案。
2.对施工区域进行勘察，了解地下水情况、土质情况等。
3.准备必要的降水设备，包括抽水泵、管道、井筒等。
4.制定具体的施工进度计划和安全预案。
三、施工步骤1.井点布置–根据勘察结果确定井点位置，进行井筒的开挖和支护。
–完成井筒的筒壁加固和防渗处理。
2.管道铺设–在井点附近铺设管道，与抽水泵相连接。
–确保管道连接牢固，无泄漏现象。
3.抽水降水–运行抽水泵，开始降低地下水位。
–根据实际降水效果，调整抽水泵运行参数。
4.监测与调控–定期监测井点降水效果及周边地下水位变化。
–根据监测结果调整抽水泵的运行状态。
四、施工注意事项1.避免井筒倒塌和泥浆涌入，保证施工人员安全。
2.严格按照设计要求进行井筒的加固和防渗处理。
3.注意管道连接的密封性，避免泄漏导致降水效果不佳。
4.抽水泵运行过程中，定期检查设备状态，确保安全可靠。
五、施工完成与验收1.当地下水位达到设计要求时，停止抽水作业，进行井点降水施工的收尾工作。
2.对施工过程进行整体验收，确保符合设计要求和安全规范。
六、总结深井井点降水施工方案是确保地下工程安全施工的重要保障措施，通过科学合理的施工方案和严格管理，可以有效降低地下水位，保障地下工程施工的顺利进行。
在实际施工中，施工人员应严格按照施工方案要求执行，确保施工质量和人员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.工程概况
本工程为西安惠大化学工业有限公司醋酸纤维烟用丝束二期工程丙酮回收
装置，该工程为构筑物，该基础底坐落于 2 层土上。
根据勘察报告和现场实测可
知区域地下水位较浅，北侧地下水埋置深度为，南侧地下水埋置深度为。
1-3 轴为钢结构框架柱基础和设备基础，废水池处于3/J 轴以北，长为6000mm，宽为 2000mm，埋深为。
设备基础埋深为，钢结构框架柱基础埋深为。
2.编制依据
西安惠大化学工业有限公司醋酸纤维烟用丝束二期工程丙酮回收装置结构施工
图
国家有关施工技术、安全规范、规程
丙酮回收装置地质勘察报告。
3.计划开竣工日期
计划开工日期：2004 年 11月 17日
计划竣工日期：2005 年 3月 28日
4.主要施工管理人员
项目经理
安全经理
质量负责人
人事工程师
5．操作工艺流程
测量放线
水泵安装6 .降水措施材料进场
抽排水
施工经理
技术负责
安全工程师
施工员
钻井埋没井点管
管井拆除
根据地下水位埋置深度，对基底标高为以上基坑槽不需作降水处理。
对3轴基底标高为的设备基础和基底标高为 ( 最低处 ) 的废水池基坑进行降水。
由于地坑面积较小，地下水位与基坑相对标高差较小，现场采用管井降水法。
管井的设置
废水池管井设置
1.1.1.1)基坑涌水量计算:根据西安惠大醋酸纤维烟用丝束二期工程岩石工
程勘察报告可知，场地地下水属稳定潜水类型，场地地下水主要接受大气降水和地表水渗入待补给，故可按下列工式计算：
Q=（ 2H0-S ）× S/ （ lgR-lgX 0）
式中 Q为基坑日涌水量
K 为土壤渗透系数,地质勘察资料给出经验值5~8m/d, 此处可取6m/d；
H0为经验数值，
可按 H0=(S+L)计算；
计算简图（ 5-1 ）如下：
S为水位降低值
R 为降水影响半径，R=（）1/2
X0为基坑降水假想半径，X0=(A/ 1/2
A为基坑降水面积。
1.2. 管井深度确定
1.3. 管井深度 H ≥ H1+ h+L × i+2
i 为降水漏斗曲线坡度，与 r 有关，取 1/4 ；
h 下限水位至基底安全距离取 1 米；
L 井点中心至基坑中心距离（短边距离的一半）；
下限水位至井底距离取 2 米。
，本工程取井深10m。
1.4. 井点数量的确定：
1.4.1. 单井出水量根据土壤渗水量决定：
q=65**d s*l*K 1/3 3
=m/d ；
d s为过滤器管道直径, 取；
l 为过滤器管进水部分长度取 1 米；
k 为土壤渗水系数6m/d；
1.4.
2.井点的数量确定：
n=q
m为井点备用系数可取；
Q=（ 2H0-S ）× S/ （ lgR-lgX 0）
Q=(2H-S)S/lg(1+R/r)0
Q-基坑涌水量
K-土壤的渗透系数,根据西安惠大醋酸纤维烟用丝束二期工程岩土工程勘察报告 ( 下面简称岩土勘察报告 )K 为5-8m/d, 取K=6m/d
H-潜水含水层厚度
根据岩土勘察报告和现场实测可知潜水水平标高为, 降水井深为 10m H==
S-基坑水位降深,S=+=
R-降水影响半径,根据当地经验和岩土勘察情况, 对潜水含水层按下式计算 :
1/2
R=2S(kH)
k-土的渗透系数,取6m/d,
R=2**(6*1/2 =
r 0-基坑等效半径
r 0=(a+b)
a、 b- 分别为基坑的长、短边， a=,b= ，可得 r 0=（+）
=
Q=*6*(2*=d
2)降水井设置：
现场采用管井深入含水层
n=*Q/q
q-管井单井出水量,按照经验公式
q=120π r s lk1/3
r s-过滤器半径，现场采用管井降水，故r s -=025m
l- 过滤器进水部分长度，l=1m计算
1/3
q=120***1*6
=171m3/d
n=*Q/q
=*171
=
故 n取 2。
因为管井降水时管井的滤网与含水层的厚度相一致辞，滤网的长度无需计算。
3)基坑中心水位降低深度计算 :
S=H-{H 2-Q/[lgR 0 -1/nlg(r1r 2r n)]} 1/2
S- 基坑中心处地下水位降低深度
r 1r 2r n- 各降水点距基坑中心点处距离按降水井之间的距离算，故
r 1=,r 2=
R 0- 基坑等效半径与降水影响半径之和
R0=r 0+R=+=
S=H-{H 2-Q/[lgR 0 -1/nlg(r1r 2r n)]} 1/2
={=
+=>
根据以上计算，降水井的布置和深度完全满足现场施工要求。
○3 轴设备基础基坑降水井设置，初步设计三个降水井，布置如附图所示1)基坑涌水量计算 :
Q=(2H-S)S/lg(1+R/r)0
根据岩土勘察报告和现场实测可知潜水面为, 降水井深为
h-为初步设计降水井深,故
H==
1/2
S=R=2S(kH)
R=2*1*(6*1/2 =
r0=(a+b)
a=,b=28m，可得 r 0=（ +28）
=
Q=(2H-S)S/lg(1+R/r)0
=*6*(2**1/lg(1+
=d
2)集水井设置：
现场采用管井深入含水层
n=*Q/q
管井单井出水量 , 按照经验公式
q=120 π r lk 1/3
s
r s-=025m
l=
1/3
q=120****6
=120m3/d
n=*Q/q
=*120
=
n取3。
因为管井降水时管井的滤网与含水层的厚度相一致辞，滤网的长度无需计算。
3)基坑中心水位降低深度计算 :
S=H-{H 2-Q/[lgR 0 -1/nlg(r1r 2r n)]} 1/2
各降水点距基坑中心点处距离按降水井之间的距离算，故
r
1 =r =,r =7
2 3
R 0=r 0+R=+=
2 0
-1/nlg(r 1 2 n
)]}
1/2
S=H-{H -Q/[lgR r r
={ =
+=>
根据以上计算，降水井的布置和深度完全满足现场施工要求，故采用以上设
计方案。
在进行井点降水前必须根据井点布置图先进行放线，保证管井的位置不能
偏离基坑太远，不利于降水；管井不能处于基坑内，影响基坑土质的稳定。
管井成形后立即进行降水，降水四天后测量地下水下降的位置，当地下水降于基坑底 500mm时，进行基坑开挖工作。
材料准备
现场准备八台 ?75的高压潜水泵，和相应的水带电线。
对周围建（构）筑物、道路的影响
管井降水的最大影响半径为，根据周围建（构）物的情况，最近的构
筑物为二期围墙，由于围墙的基标高较浅，位于地下水位以上约，故地下水位的降低不影响此构筑物的地基承载力。
现场道路为临时道路，且路面的载重量不是太大，降水不会影响现场路基。
在抽水之前，在管井底放置直径约100的碎石10cm厚，保持井底污泥与水泵分隔。
每根水泵管直接排向下水井，使每根水泵的出水量不受其它管井和水泵出水的干扰。
在抽水过程中应保持不间断抽水，由于采用管井的砂管过滤，从水泵抽出的水为地下的清水，不需澄清即可排向下水井。
保证措施：
白天施工员对现场排水情况不间断的进行检查，电工对每台水泵工作情
况和电源进行检查，尽力使问题排除在发生前。
夜间编管理人员值班表，
值班人员不间断的对现场情况进行检查，并与电工建立联系。
质保体系图
见附页。
质量保证体系图
项目经理
大
施工经理施工员技术负责
电工
料具负责人作业人员
陶冶
6
9
2
1
2
1
70007000
井点布置图
注：图中的线为基坑开挖线
3轴基坑每边比基础边扩大400mm
废水池基坑每边比基础边扩大2000mm
西安惠大醋酸纤维烟用丝束
二期工程丙酮回收装置
降水方案
批准：
审核：
编制：
中国化学工程第三建设公司。
