绝密★启用前人教版高中物理选修3-2 第六章传感器测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了()A．温度传感器B．红外线传感器C．生物传感器D．压力传感器2.下列情况中，应用了温度传感器的是()A．商场里的自动玻璃门B．夜间自动打开的路灯C．夜间有声音时就亮的楼梯灯D．自动恒温冰箱3.诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．下列有关其他电阻应用的说法中，错误的是()A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用4.街旁的路灯和江海里的航标都要求在夜晚亮、白天熄，今利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用了半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用5.电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．6.关于传感器，下列说法正确的是()A．传感器能将非电学量按一定规律转换成电学量B．金属热电阻是一种可以将电学量转换为热学量的传感器C．干簧管是能够感知电场的传感器D．半导体热敏电阻的阻值随温度的升高而增大7.如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图，罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高电阻状态．发生火灾时，下列说法正确的是()A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确8.下列说法中正确的是()A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态9.如图所示是一位同学设计的防盗门报警器的简化电路示意图．门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭会遮蔽红外线源(红外线源没有画出)．经实际试验，灯的亮灭能反映门的开、关状态．门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比()A．红灯亮，UR2变大B．绿灯亮，UR2变大C．绿灯亮，UR2变小D．红灯亮，UR2变小10.在防治“非典”期间，在机场、车站等交通出入口，使用了红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播．关于红外线热像仪，下列说法正确的是()A．选择红外线进行检测，主要是因为红外线光子能量小，可以节约能量B．红外线热像仪通过发射红外线照射人体来检测C．红外线热像仪同时还具有杀菌作用D．一切物体都能发射红外线，而且物体在不同温度下发射的红外线的频率和强度不同11.如图所示的电路中，两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED相距不远，下列说法中正确的是()A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动滑动触头P，L消耗的功率都不变12.关于光敏电阻和热敏电阻，下列说法中正确的是()A．光敏电阻是用半导体材料制成的，其阻值随光照增强而减小，随光照的减弱而增大B．光敏电阻是能把光照强度这个光学量转换为电流这个电学量的传感器C．热敏电阻是用金属铂制成的，它对温度感知很灵敏D．热敏电阻是把热量这个热学量转换为电阻这个电学量的传感器13.下列生活中利用传感器把光信号变成电信号的是()A．用遥控器控制电视机的开关B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器14.下列物理量中可以用气敏传感器来测量的是()A．位移量B．湿度C．烟雾浓度D．温度15.用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列属于这类传感器的是 ()A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器第II卷二、实验题(共1小题,每小题10.0分,共10分)16.如图1所示为某同学用传感器研究小灯泡的U－I关系图线．实验中可用的器材有：电压传感器、电流传感器、滑动变阻器R1(阻值变化范围0～50 Ω)、滑动变阻器R2(阻值变化范围0～1 000 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、开关、导线若干．(1)实验中要求得到U－I关系的完整曲线，在方框图2中画出实验电路图，并标出所用滑动变阻器的符号．(2)由U－I关系图线可知，小灯泡灯丝电阻随温度升高而________(填“增大”、“减小”或“不变”)．(3)如果将该小灯泡分别接入甲、乙两个不同电路，如图3所示，其中甲电路的电源为一节干电池，乙电路的电源为三节干电池，每节干电池的电动势为1.5 V，内阻为1.5 Ω，定值电阻R＝18 Ω，则接入________(填“甲”或“乙”)电路时，小灯泡较亮些．(4)在乙电路中，小灯泡消耗的电功率为________ W.三、计算题(共2小题,每小题10.0分,共20分)17.如图甲所示为半导体材料做成的热敏电阻的阻值随温度变化的曲线，图乙为用此热敏电阻R T和继电器设计的温控电路，设继电器的线圈电阻为Rx＝50 Ω，当继电器线圈中的电流Ic大于或等于20 mA时，继电器的衔铁被吸合．左侧电源电动势为6 V，内阻可不计，温度满足什么条件时，电路右侧的小灯泡会发光？18.如图所示为检测某传感器的电路图，传感器上标有“3 V,0.9 W”的字样(传感器可看作一个纯电阻)，滑动变阻器R0上标有“10 Ω，1 A”的字样，电流表的量程为0.6 A，电压表的量程为3 V.(1)根据传感器上的标注，计算该传感器的电阻和额定电流；(2)若电路各元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压的最大值是多少？(3)根据技术资料可知，如果传感器的电阻变化超过1 Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电压加在图中a、b之间(该电源电压小于上述所求电压的最大值)，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压．检测记录如下：若不计检测电路对传感器电阻的影响，通过计算分析，你认为这个传感器是否仍可使用？此时a、b所加的电压是多少？四、填空题(共1小题,每小题10.0分,共10分)19.目前有些居民区内楼道灯的控制，使用的是一种延时开关．该延时开关的简化原理图如图所示．图中D是红色光发光二极管(只要有很小的电流通过就能使其发出红色亮光)，R为限流电阻，K为按钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合．这时释放K后，延时开关S约在1 min后断开，电灯熄灭．根据上述信息和原理图，我们可推断：按钮开关K按下前，发光二极管是________(填“发光的”或“熄灭的”)，按钮开关K按下再释放后，电灯L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比，应满足R________R L的条件．答案1.【答案】B【解析】自动门发出红处线，人挡住红处线时，门会自动打开；家电遥控系统会发出红外线信号，家电接收红外线会按一定程序工作；人体能自动发出红外线，可以通过红外线传感器接收；防盗防火报警器，当温度升高时发出的红外线增强，因此这四种都用了红外线传感器，B正确，A、C、D错误．2.【答案】D3.【答案】D4.【答案】B【解析】街旁的路灯和江海里的航标，都是利用了半导体的光敏性，夜晚电阻大，白天电阻小，从而控制了电路的通断．5.【答案】C【解析】电路C中，当食品加热达到设定温度时，“热控开关”断开，电路的电阻变大，根据P＝，电阻的发热功率减小；当加热到一定时间时，“定时开关”断开，切断这个电路，使电阻停止发热，所以C是这种“聪明电路”．6.【答案】A7.【答案】C【解析】由火灾报警器的原理可知，发生火灾时烟雾进入罩内，使光发生散射，部分光线照到光电三极管上，电阻变小，与传感器相连的电路检测出这种变化，发出警报，C对．8.【答案】B【解析】电饭锅中的敏感元件是感温铁氧体，A错误；机械式鼠标中的传感器接收连续的红外线脉冲，输出相应的电脉冲信号，C错误；火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态，D错误．9.【答案】D【解析】门打开R3减小，导致R总减小，I总增加，Ur和UR1变大，UR2＝E－(UR1＋Ur)减小，IR3＝I总－增加，电磁继电器磁性增强把衔铁拉下，红灯亮，绿灯灭，A、B、C均错误，D正确．10.【答案】D【解析】红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确．11.【答案】A【解析】当滑动触头P向左移动时，变阻器接入电路的电阻减小，电源两端的电压恒定，由欧姆定律分析得知，流过发光二极管的电流增大，发光二极管发光强度增强，光敏电阻R的阻值减小，则L分担的电压增大，L消耗的功率增大．故A正确．由以上分析可知，当滑动触头P向右移动时，L消耗的功率减小．故B、C、D错误．12.【答案】A【解析】光敏电阻是把光照强度转换为电阻的元件，热敏电阻是把温度转换为电阻的元件，故B、D错误；热敏电阻与金属热电阻是两个不同的概念，热敏电阻和光敏电阻都是用半导体材料制成的，半导体具有光敏性和热敏性，故C错误．13.【答案】A【解析】用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程，A 正确；走廊照明灯的声控开关，实际是将声波转化成电信号的过程，故B不正确；自动洗衣机中的压力传感装置，是将压力转化成电信号的过程，故C不正确；电饭煲中控制加热和保温的温控器，是将温度转化成电信号的过程，故D不正确．14.【答案】C【解析】气敏传感器是一种检测特定气体的传感器，它将气体种类及其与浓度有关的信息转换成电信号，根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息，从而可以进行检测、监控、报警等．故选C.15.【答案】A16.【答案】(1)(2)增大(3)甲(4)0.15【解析】(1)由于要画出U－I关系的完整曲线，变阻器应采用分压式接法；由于小灯泡的阻值较小，电流表应用外接法，电路图如图所示：(2)由U－I关系图线可知，小灯泡灯丝电阻随温度升高而增大．(3)分别在小灯泡灯丝电阻的U－I关系曲线图上画出电源的伏安特性曲线(电源乙的等效内阻为r乙＝4.5＋18 Ω＝22.5 Ω)，如图所示，与小灯泡灯丝电阻的U－I关系曲线交点即为工作点．显然接入甲电路时，灯泡中电流较大，小灯泡较亮些．(4)在电路乙中，小灯泡消耗的电功率为P＝UI＝1×0.15 W＝0.15 W.17.【答案】温度不小于50 ℃【解析】热敏电阻与继电器串联，若使电流不小于Ic＝20 mA，则总电阻不大于R总＝＝300 Ω.由于R总＝R T＋Rx，则R T不大于250 Ω.由甲图可看出，当R T＝250 Ω时，温度t＝50 ℃，即温度不小于50 ℃时，电路右侧的小灯泡会发光．18.【答案】(1)10 Ω0.3 A(2)6 V(3)可使用 3 V【解析】(1)传感器的电阻R传＝＝Ω＝10 Ω传感器的额定电流I传＝＝A＝0.3 A(2)要求电路各部分安全，则要求电路的最大电流I＝I传＝0.3 A此时电源电压最大值U m＝U传＋U0，U传为传感器的额定电压，U0为R0调至最大值R0m＝10 Ω时，R0两端的电压，即U0＝I传R0m＝0.3×10 V＝3 V，所以电源电压最大值U m＝U传＋U0＝3 V＋3 V＝6 V.(3)设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有：U＝0.16×R传′＋1.48根据第二次记录数据有U＝0.22×R传′＋0.91解得，R传′＝9.5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝0.5 Ω ＜1 Ω所以此传感器仍可使用．19.【答案】发光的1熄灭的≫【解析】开关K按下前，S为断开，有电流经过发光二极管，故发光二极管是发光的．当按下开关K后，延时开关S闭合，二极管和R被短路，二极管不发光，由于延时开关S约1 min后断开，故电灯L能持续发光1 min，由于R为限流电阻，且二极管只要有很小的电流通过就能发光，故应满足R≫R L.。

高二下学期物理人教选修3-2第6章传感器同步练习(含答案)

2020—2021学年物理人教选修3—2第6章：传感器含答案人教选修3--2第6章：传感器1、在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是()A．光传感器B．温度传感器C．声传感器D．压力传感器2、(双选)如图所示的电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接．若声源S发出频率恒定的声波使a 振动，则()A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流表中的电流方向不断变化D．a向右的位移最大时，a、b板所构成的电容器的电容最大3、传感器在日常生活中的应用越来越广泛，温度传感器(实质是自动开关)是其中的一种，某一食品消毒柜就是利用温度传感器来自动控制电路的。

常温下，该温度传感器是闭合的；当温度达到某一设定值时，传感器自动断开，从而切断整个电路。

下列关于该消毒柜的几种电路图中(图中S为电源开关)连接正确的是()4、（双选）下列关于光传感火灾报警器说法正确的是（）A．发光二极管、光电三极管都是由半导体材料制成的B．光电三极管与光敏电阻一样都是光敏感元件，都是将光信号转换为电信号C．发光二极管发出的是脉冲微光D．如果把挡板撤去，火灾报警器照样工作5、关于电子秤中应变式力传感器的说法正确的是()A．应变片是由导体材料制成的B．当应变片的表面拉伸时，其电阻变大；反之变小C．传感器输出的是应变片电压D．外力越大，输出的电压差值越小6、压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，电流表示数变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是()A．0～t1时间内，升降机一定匀速运动B．0～t1时间内，升降机可能减速上升C．t1～t2时间内，升降机可能匀速上升D．t1～t2时间内，升降机可能匀加速上升7、如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是()A．温度升高至74 ℃时，L1亮灯报警B．温度升高至74 ℃时，L2亮灯报警C．温度升高至78 ℃时，L1亮灯报警D．温度升高至78 ℃时，L2亮灯报警8、如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈。

人教版高中物理选修3-2第6章《传感器》测试题(含答案)

第6章《传感器》测试题一、单选题（每小题只有一个正确答案）1．下列关于传感器的说法正确的是（）A．话筒是一种常用的传感器，其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器2．火灾报警器使用的是( )A．光传感器 B．温度传感器 C．湿度传感器 D．气体传感器3．如图1是一种应用传感器监测轨道车运行的实验装置．在轨道某处设置监测点，当车头到达传感器瞬间和车尾离开传感器瞬间，信号发生器各发出一个脉冲信号，由记录仪记录．完成下题．假如轨道车长度为22cm，记录仪记录的信号如图2所示，则轨道车经过该监测点的速度为（）A．0.20cm/s B．2.0cm/s C．22cm/s D．220cm/s4．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为( )A．铜 B．合金 C．半导体 D．绝缘体5．在地震救援中，救援队员用多种生命探测仪搜寻废墟下幸存者的具有生命迹象的信息．有一种生命探测仪与自动门、电视机遥控器应用的是同一种类型的传感器，这种生命探测仪应用的传感器是（）A．温度传感器 B．声音传感器 C．红外线传感器 D．压力传感器6．如图所示，R T为负温度系数的热敏电阻，R为定值电阻，若往R T上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是( )A．变大 B．变小 C．先变大后变小再不变 D．先变小后变大再不变7．下列说法中不正确的是（）A．摄像机实际上是一种将光信号转变为电信号的装置B．电视机实际上是一种将电信号转变为光信号的装置C．电视机接收的画面是连续的D．摄像机在1s内要送出25张画面8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极。

人教版高中物理选修3-2第六章《传感器》单元检测题(含答案)

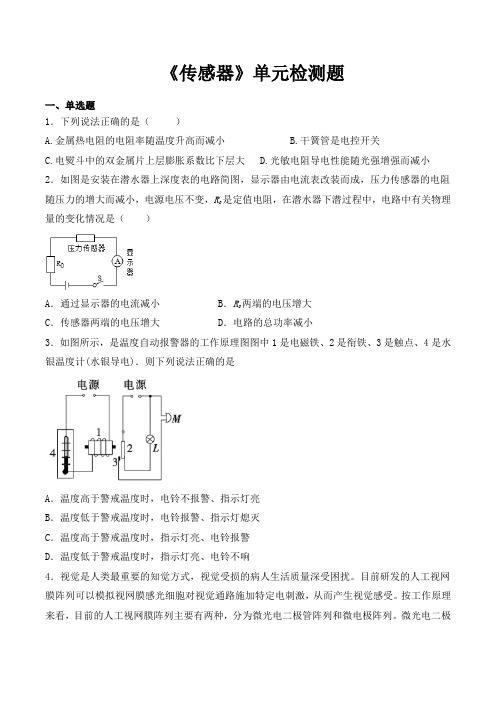

《传感器》单元检测题一、单选题1．下列说法正确的是（）A.金属热电阻的电阻率随温度升高而减小B.干簧管是电控开关C.电熨斗中的双金属片上层膨胀系数比下层大D.光敏电阻导电性能随光强增强而减小2．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（）A．通过显示器的电流减小B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率减小3．如图所示，是温度自动报警器的工作原理图图中1是电磁铁、2是衔铁、3是触点、4是水银温度计(水银导电)．则下列说法正确的是A．温度高于警戒温度时，电铃不报警、指示灯亮B．温度低于警戒温度时，电铃报警、指示灯熄灭C．温度高于警戒温度时，指示灯亮、电铃报警D．温度低于警戒温度时，指示灯亮、电铃不响4．视觉是人类最重要的知觉方式，视觉受损的病人生活质量深受困扰。

目前研发的人工视网膜阵列可以模拟视网膜感光细胞对视觉通路施加特定电刺激，从而产生视觉感受。

按工作原理来看，目前的人工视网膜阵列主要有两种，分为微光电二极管阵列和微电极阵列。

微光电二极管阵列直接将入射光转化成电信号激励神经细胞，但电流强度不足，需要配备放大电路。

微电极阵列通过外置摄像头采集图像并通过无线电波传输至电极阵列，可以最小化植入体积。

人工视网膜无论采用哪一种阵列，工作时如果使用直流电，都可能造成电荷累积对神经细胞损伤，以及电解水产生化学腐蚀和气泡。

下列说法正确的是（）A．微光电二极管阵列在正常工作时不需要额外电源提供能量B．微电极阵列直接将进入人眼的光线转化成视觉电信号C．微电极阵列传输信号的原理是电流的磁效应D．人造视网膜假体工作时应采用交流电信号5．某兴趣小组利用压敏电阻(压敏电阻的阻值R随所受压力的增大而减小)设计了判断电梯运动状态的装置, 示意图如图甲所示.将压敏电阻平放在电梯内,受压面朝上,在上面放一物体A,电梯静止时电压表示数为U0,电梯在某次运动过程中,电压表的示数变化情况如图乙所示,下列判断中正确的是( )A．O-t1内电梯可能匀加速上升 B．t1-t2内电梯可能匀速上升C．t1-t2内电梯可能在减速上升 D．t2-t3内电梯可能匀减速下降6．某种酒精测试仪是利用二氧化锡半导体型酒精气体传感器。
