一种雷达通用信号处理系统的实现与应用
雷达系统中的信号处理技术
雷达系统中的信号处理技术摘要本文介绍了雷达系统及雷达系统信号处理的主要内容，着重介绍与分析了雷达系统信号处理的正交采样、脉冲压缩、MTD和恒虚警检测几种现代雷达技术，雷达系统通过脉冲压缩解决解决雷达作用距离和距离分辨力之间的矛盾，通过MTD来探测动目标，通过恒虚警〔CFAR〕来实现整个系统对目标的检测。
关键词雷达系统正交采样脉冲压缩MTD 恒虚警检测1雷达系统概述雷达是Radar〔Radio Detection And Ranging〕的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。
雷达的任务就是测量目标的距离、方位和仰角，还包括目标的速度，以及从目标回波中获取更多有关目标的信息。
典型的雷达系统如图1，它主要由雷达发射机、天线、雷达接收机、收发转换开关、信号处理机、数据处理机、终端显示等设备组成。
图1雷达系统框图随着现代电子技术的不断发展，特别是数字信号处理技术、超大规模集成数字电路技术、电脑技术和通信技术的告诉发展，现代雷达信号处理技术正在向着算法更先进、更快速、处理容量更大和算法硬件化方向飞速发展，可以对目标回波与各种干扰、噪声的混叠信号进行有效的加工处理，最大程度低剔除无用信号，而且在一定的条件下，保证以最大发现概率发现目标和提取目标的有用信息。
雷达发射机产生符合要求的雷达波形，然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由雷达接收机接收，然后对雷达回波信号依次进行信号处理、数据处理，就可以获知目标的相关信息。
雷达信号处理的流程如下：图 2 雷达信号处理流程2雷达信号处理的主要内容雷达信号处理是雷达系统的主要组成部分。
信号处理消除不需要的杂波，通过所需要的目标信号，并提取目标信息。
内容包括雷达信号处理的几个主要部分：正交采样、脉冲压缩、MTD和恒虚警检测。
正交采样是信号处理的第一步，担负着为后续处理提供高质量数据的任务。
雷达信号处理基础理论与应用
雷达信号处理基础理论与应用雷达信号处理是现代雷达技术的核心，是将雷达接收到的回波信号转换为目标信息的过程。
因此，对于雷达信号处理的理论和应用的研究具有重要的现实意义和应用价值。
一、雷达基础理论1.1 雷达系统基础原理雷达系统的基础原理是通过发射电磁波，在目标物体上产生散射回波信号，并接收并处理回波信号，从而实现目标位置、速度、方位等信息的测量。
雷达系统的核心构成包括发射机、天线、接收机和信号处理器。
其中，发射机产生电磁信号，通过天线发射；接收机接收回波信号，信号处理器对回波信号进行处理后提取目标信息。
1.2 雷达信号理论雷达信号的理论表述是指雷达系统中涉及到各种信号处理算法的基础理论和应用。
雷达信号通常具有高频段、窄带和受干扰的特点，因此需要对信号进行复杂的处理。
雷达信号处理中涉及到的主要理论包括多普勒效应、回波信号分析、信号干扰、雷达成像等。
1.3 雷达系统性能参数雷达系统性能参数通常包括雷达探测能力、定位精度、分辨率、探测距离、反射截面等。
其中，雷达探测能力是指雷达系统可以发现目标的能力；定位精度是指雷达系统可以测量目标在空间中的位置；分辨率是指雷达系统可以将多个目标区分开来的能力；探测距离是指雷达系统可以探测到目标的最远距离；反射截面是指雷达系统接收到的目标回波信号对应的物体截面。
二、雷达信号处理应用2.1 雷达成像雷达成像是一种基于微波辐射的成像技术。
它通过对反射回波信号进行处理，实现目标在三维空间中的图像展示。
在雷达成像过程中，通常需要采用多个角度的发射和接收，以实现更准确的成像效果。
雷达成像技术在军事、航天、地质勘探等各个领域都得到了广泛的应用。
2.2 多普勒雷达多普勒雷达是一种测量目标速度的传感器。
它基于多普勒效应，利用目标运动产生的频移信息，对目标速度进行测量。
多普勒雷达的应用领域非常广泛，包括交通监控、地震预警、气象预报等。
2.3 监测雷达监测雷达是一种通过对目标进行连续观测，实时监测目标的运动和变化的雷达系统。
DSP在雷达方面的应用
DSP在雷达方面的应用摘要：DSP是一种基于精简指令集的可编程数学计算芯片，可以对数字信号进行时频域变换、频谱分析、滤波、估值、增强、压缩等处理，广泛应用于家用电器、多媒体系统、雷达、卫星系统、移动通信、网络会议、医学仪器、实时图像识别与处理、语音处理、自适应制导控制、模式识别、定位、导航、联合战术无线电系统和智能基站等领域。
本文重点介绍通用DSP在雷达信号处理系统中的典型应用，以及研制基于DSP的雷达信号处理系统的关键技术。
关键词：DSP,军事,雷达；一、多核DSP在军事应用随着无人机(UAV)、声纳、雷达、信号情报(SIGINT)以及软件定义无线电(SDR) 等波形密集型应用中的信号处理需求不断攀升，多个数字信号处理器(DSP)内核的使用已成为重要的实现手段。
多核功能与不断丰富的IP内核及开发工具相结合可实现优异的系统架构。
所有这些应用都需要多核DSP来满足关键任务行业的各种需求，其中包括更强大的功能性（更快的处理速度）、更精细的分辨率以及更高的精度。
过去，处理器性能的改善是通过工艺节点升级及提高运行时钟频率来实现的。
然而，发展小型工艺节点和提高时钟频率并不是提高性能的低功耗捷径。
在单个裸片中集成多核的这个方法可在更低的时钟频率及功耗下实现所需的高性能。
当前的多核器件或采用同质内核，即所有处理内核都是相同的；或采用异质内核，即器件由不同类型的内核组成。
几乎所有应用都需要混合搭配的处理功能来满足行业需求。
从开发人员角度看，重点是支持同质内核，因为异质系统架构可通过同质器件创建。
反之，如果不牺牲性能就很难实现。
图1（下图）是作为异质多核架构实例的德州仪器 (TI) KeyStone 多核架构。
图1：德州仪器KeyStone多核架构TI KeyStone多内核架构拥有高度的灵活性，可同时集成定点与浮点运算、定向协处理与硬件加速，以及优化的内核间/组件间通信。
此架构包括多个 C66x DSP 内核，能够支持高达 256 GMAC 的定点运算性能以及 128GFLOP 的浮点运算性能。

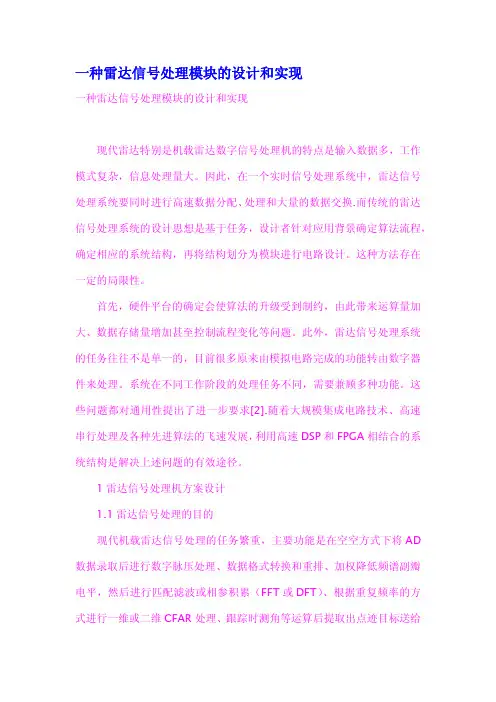

一种雷达信号处理模块的设计和实现
一种雷达信号处理模块的设计和实现一种雷达信号处理模块的设计和实现现代雷达特别是机载雷达数字信号处理机的特点是输入数据多，工作模式复杂，信息处理量大。
因此，在一个实时信号处理系统中，雷达信号处理系统要同时进行高速数据分配、处理和大量的数据交换.而传统的雷达信号处理系统的设计思想是基于任务，设计者针对应用背景确定算法流程，确定相应的系统结构，再将结构划分为模块进行电路设计。
这种方法存在一定的局限性。
首先，硬件平台的确定会使算法的升级受到制约，由此带来运算量加大、数据存储量增加甚至控制流程变化等问题。
此外，雷达信号处理系统的任务往往不是单一的，目前很多原来由模拟电路完成的功能转由数字器件来处理。
系统在不同工作阶段的处理任务不同，需要兼顾多种功能。
这些问题都对通用性提出了进一步要求[2].随着大规模集成电路技术、高速串行处理及各种先进算法的飞速发展，利用高速DSP和FPGA相结合的系统结构是解决上述问题的有效途径。
1雷达信号处理机方案设计1.1雷达信号处理的目的现代机载雷达信号处理的任务繁重，主要功能是在空空方式下将AD 数据录取后进行数字脉压处理、数据格式转换和重排、加权降低频谱副瓣电平，然后进行匹配滤波或相参积累（FFT或DFT）、根据重复频率的方式进行一维或二维CFAR处理、跟踪时测角等运算后提取出点迹目标送给数据处理机。
空地方式下还要进行地图（如RBM和SAR）等相关图像成像处理，最后坐标转换成显示数据送给显控处理机。
上述任务需要基于百万门级可编程逻辑器件FPGA与高性能DSP芯片作为信号处理模块，以充分满足系统的实时性要求，同时为了缩短机载雷达系统的研制周期和减少开发经费，设计的基本指导思想是通用化的信号处理模块，可以根据不同要求，通过软件自由修改参数，方便用户使用。
1.2系统模块化设计方案的功能模块，除了信号处理所必需的脉冲压缩模块、为MTD模块作准备的数据重排模块、FIR滤波器组模块、求模模块、恒虚警处理模块和显示数据存储模块外，还包括雷达同步信号和内部处理同步产生模块、自检数据产生模块以及不同测试点测试数据采样存储模块。

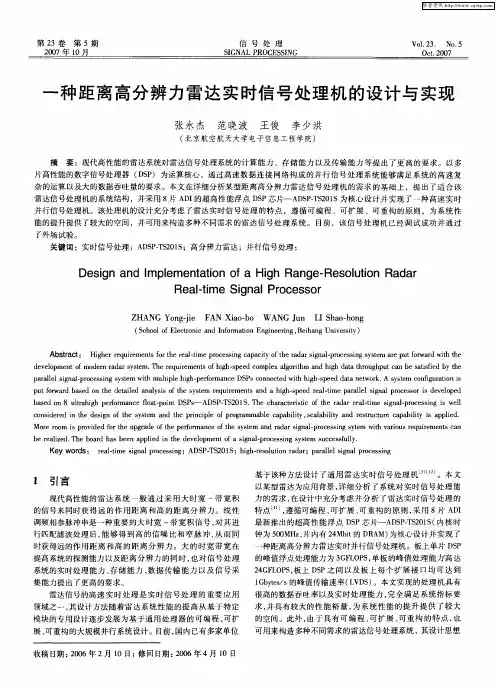

一种距离高分辨力雷达实时信号处理机的设计与实现
Ｄｅ ｉｎ ａ ｄ Ｉ ｐｅ ｓｇ ｎ ｍ ｌｍｅ ｔ ｔ ｎ ｏ ｇ ｎ ｅ Ｒｅ ｏｕ ｉ ｎ Ｒａ ａ ｎ ａ ｉ ｆａ Ｈｉｈ Ｒａ ｇ — ｓ ｌｔ ｄ ｒ ｏ ｏ
Ｒｅ ｌ ｉ ｇ ａ ｏ ｅ ｓ ｒ ａ — ｍｅ Ｓｉ ｎ ｌ ｔ Ｐｒ ｃ ｓ ｏ
Ｚ Ａ Ｇ Ｙ ｎ －ｅ Ｆ Ｎ Ｘａ －ｏ ＷＡ Ｇ Ｊｎ Ｌ ｈ ｏｈ ｎ Ｈ Ｎ ｏｇｊ Ａ ｉｏｂ ｉ － Ｎ ｕ Ｉ ａ －ｏ ｇ Ｓ －
（ ｃｏｌ ｆ ｌ ｔ ｎｃａｄＩｆ ｍａｏ ｎｉｅｒ ｇ Ｂ ｉａｇＵ ｉｅ ｉ ） Ｓｈ ｏ ｏ ｅ ｒ ｉ ｎ ｎ ｒ ｔ ｎＥ ｇｎｅ ｎ ，ｅ ｎ ｎ ｒ ｔ Ｅ ｃｏ ｏ ｉ ｉ ｈ ｖ ｓｙ
ｐ ｒ ｌｌｓｇｎ — ｏ ｅ ｓｎ ｙｓｅ ｗ ｔ ａ ａ ｅ ｉ ａ ｐｒｃ ｓ ｉｇ ｓ ｔｍ ｈ ｍｕｌｉｌ ｇ — ｅｆ ｒ ｎ ｅ ＤＳ ｏ ｅ ｔｄ ｗ ｔ ｇ ｓ ｅ ｄ ｄ ｔ ｅ ｗｏ ｋ． ｓ ｓｅ ｃ ｎ ｇ ａｉｎ ｉ ｌ ｌ ｉ ｔｐ ｅｈｉｈ ｐ ｒｏ ｍａ ｃ Ｐｓｃ ｎｎ ｃｅ ｈ ｈｉｈ—ｐ ｅ ａ ａｎ ｔ ｒ Ａ ｙ ｔｍ ｏ ｆ ｕｒ ｔ ｓ ｉ ｉ ｏ
表1系统中主要操作的计算鲑存储景和传输量增益脉冲压缩多酋勒滤波跟踪搜索恒虚警检测跟踪搜索肌控制15ufl42ub10us42ua15us945ms420mi5ins运算时间6711857up1365nm9惦ms传输量dma154kb256kb80120mb3280mb存储量896kb640kb64mb32ib允许最大耗时150us脉冲周期150us脉冲周期looms帧周期looms帧周期考虑到系统性能的裕量以及算法的可扩展性对系统的主要操作在硬件平台上进行以下分配

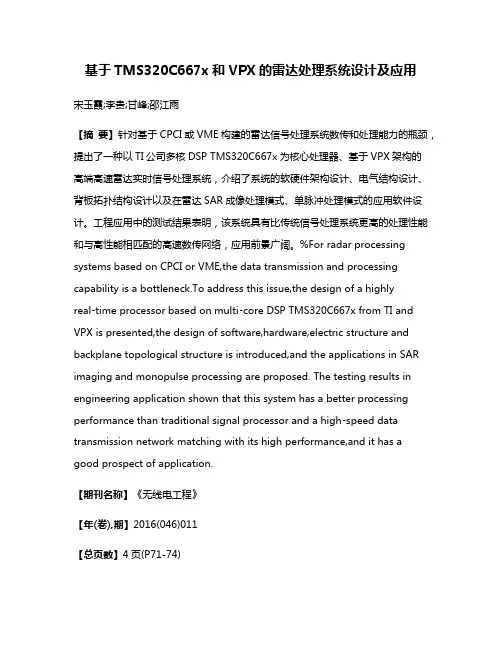

基于TMS320C667x和VPX的雷达处理系统设计及应用
基于TMS320C667x和VPX的雷达处理系统设计及应用宋玉霞;李贵;甘峰;邵江雨【摘要】针对基于CPCI或VME构建的雷达信号处理系统数传和处理能力的瓶颈，提出了一种以TI公司多核DSP TMS320C667x为核心处理器、基于VPX架构的高端高速雷达实时信号处理系统，介绍了系统的软硬件架构设计、电气结构设计、背板拓扑结构设计以及在雷达SAR成像处理模式、单脉冲处理模式的应用软件设计。
工程应用中的测试结果表明，该系统具有比传统信号处理系统更高的处理性能和与高性能相匹配的高速数传网络，应用前景广阔。
%For radar processing systems based on CPCI or VME,the data transmission and processing capability is a bottleneck.To address this issue,the design of a highlyreal⁃time processor based on multi⁃core DSP TMS320C667x from TI and VPX is presented,the design of software,hardware,electric structure and backplane topological structure is introduced,and the applications in SAR imaging and monopulse processing are proposed. The testing results in engineering application shown that this system has a better processing performance than traditional signal processor and a high⁃speed data transmission network matching with its high performance,and it has a good prospect of application.【期刊名称】《无线电工程》【年(卷),期】2016(046)011【总页数】4页(P71-74)【关键词】处理系统;TMS320C667x;VPX;SAR成像处理;单脉冲处理【作者】宋玉霞;李贵;甘峰;邵江雨【作者单位】中国西南电子技术研究所，四川成都610036;中国西南电子技术研究所，四川成都610036;中国西南电子技术研究所，四川成都610036;中国西南电子技术研究所，四川成都610036【正文语种】中文【中图分类】TN958.94过去10多年，雷达信号处理系统常采用TigerSHARC系列DSP或PowerPC系列CPU基于CPCI或VME总线进行构建。
通信中的雷达信号处理技术简介
通信中的雷达信号处理技术简介雷达信号处理技术是一种应用广泛的数字信号处理技术，它既可以用于军事领域，也可以用于民用领域。
雷达信号处理技术可以处理雷达系统接收到的复杂信号，获取目标的距离、速度和方向等信息，具有非常重要的意义。
本文将简要介绍通信中的雷达信号处理技术。
一、雷达系统的组成雷达系统通常由天线、发射器、接收器、数字信号处理器等组成。
天线用来发射和接收信号，发射器用来产生和放大雷达信号，接收器用来接收目标反射回来的信号，数字信号处理器用来处理接收到的信号，获取目标的相关信息。
二、雷达信号的处理过程雷达信号处理过程主要包括目标检测、目标跟踪和目标辨识等三个方面。
目标检测是指利用雷达系统接收到的信号，检测出存在的目标，目标跟踪是指追踪目标的运动状态，以便更加精确地估计目标的位置和速度，目标辨识是指对不同目标进行分类识别。
三、雷达信号处理技术1. 脉冲压缩技术脉冲压缩技术是一种常用的处理雷达信号的技术，它可以有效提高雷达系统的距离分辨率。
脉冲压缩技术的原理是在发射的频率宽带脉冲中引入码序列，在接收时与反射回来的信号相乘，经过积分后可以实现信号的压缩，从而提高信号的距离分辨率。
2. 最大似然法最大似然法是处理雷达信号的一种重要方法，它可以实现目标的检测和跟踪等功能。
最大似然法的基本思想是在给定的观测量下，找到最大可能性的参数估计值。
通过比较似然值的大小，可以确定目标的存在，并且估计目标的位置和速度等信息。
3. 相干积累法相干积累法是一种处理雷达信号的高精度预估方法，它可以通过对接收信号进行积累处理，实现对目标距离和速度的估计。
相干积累法在目标距离和速度较小的情况下，可以保证高精度的估计结果。
四、结论雷达信号处理技术在现代通信中广泛应用，不仅可以用于军事领域，还可以用于海洋探测、气象预报等领域。
本文简要介绍了通信中的雷达信号处理技术，其中包括脉冲压缩技术、最大似然法以及相干积累法等处理技术，这些技术具有重要的应用价值。
探讨雷达信号处理中对DSP技术的应用
探讨雷达信号处理中对 DSP技术的应用摘要：DSP技术具有高精度、运算速度快、可编程、低功耗、抗干扰能力强等特点，可以用于雷达信号处理，提升雷达信号处理能力和效率。
本文首先简述了DSP技术以及雷达信号处理内容，然后分析了DSP技术在雷达信号处理中的具体应用，最后提出了基于DSP技术的雷达信号处理系统的构建设计方案。
本文重点研究DSP技术的含义、雷达信号处理的功能，做详细探讨，旨在为雷达信号处理工作的顺利开展提供理论参考。
关键词：雷达信号处理；应用；目标检测1DSP技术及雷达信号处理1.1 DSP技术1.1.1含义20世纪60年代以后，随着计算机技术的飞速发展，为了满足海量数据的处理要求，DSP技术应运而生。
DSP技术，即数字信号处理技术，涉及多个学科。
DSP技术与以往信号处理技术相比有了质的飞跃，在通信领域得到了广泛应用[1]。
在信号处理过程中，DSP技术需要使用专用的计算机设备进行采集、转换、滤波、预算等一系列处理，将信号转换成人们易于接受和需要的数字形式。
1.1.2特点DSP技术在处理数字信号时，通常需要进行大量的实时计算，计算方法一般包括两种：FFT计算方法和FIR滤波方法[2]。
在处理大量数据时，数字信号处理系统需要对信息数据进行反复处理，这对信号处理的准确性产生不利影响。
DSP技术在一定程度上是一种数字信号微处理器。
它具有精度高、稳定性高、运算速度快、功耗低、效率高等特点，可以有效弥补数字信号处理系统的不足[3]。
此外，DSP技术还具有实时性，具有通用处理器的特点，满足了数字信号处理算法的需要。
1.2雷达信号处理1.2.1雷达信号处理系统的功能雷达信号处理系统根据要求对雷达接收机的雷达回波信号进行模数转换，滤除杂波后，提高信号的稳定性和抗干扰性，从而在噪声环境中实现目标检测和所需信息数据，并在显示设备上显示目标信息。
此时，技术人员可以从数据中提取有效信息，例如目标的位置和距离。
1.2.2雷达信号处理系统的发展要求（1）预处理信号现代雷达信号处理系统具有高速、大数据量、实时性等特点。
