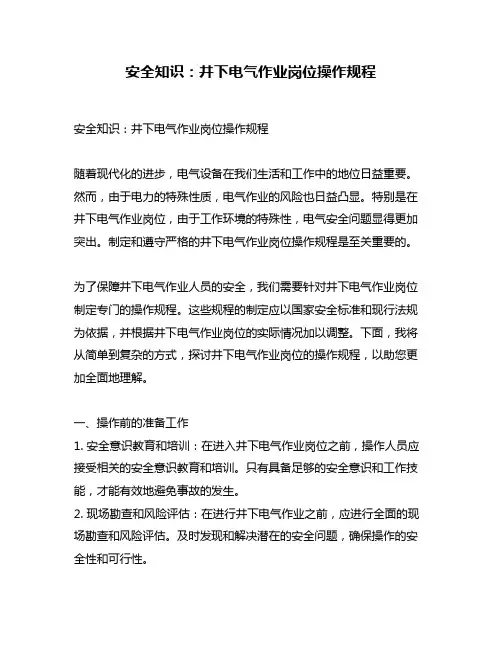

安全知识：井下电气作业岗位操作规程
安全知识：井下电气作业岗位操作规程安全知识：井下电气作业岗位操作规程随着现代化的进步，电气设备在我们生活和工作中的地位日益重要。
然而，由于电力的特殊性质，电气作业的风险也日益凸显。
特别是在井下电气作业岗位，由于工作环境的特殊性，电气安全问题显得更加突出。
制定和遵守严格的井下电气作业岗位操作规程是至关重要的。
为了保障井下电气作业人员的安全，我们需要针对井下电气作业岗位制定专门的操作规程。
这些规程的制定应以国家安全标准和现行法规为依据，并根据井下电气作业岗位的实际情况加以调整。
下面，我将从简单到复杂的方式，探讨井下电气作业岗位的操作规程，以助您更加全面地理解。
一、操作前的准备工作1. 安全意识教育和培训：在进入井下电气作业岗位之前，操作人员应接受相关的安全意识教育和培训。
只有具备足够的安全意识和工作技能，才能有效地避免事故的发生。
2. 现场勘查和风险评估：在进行井下电气作业之前，应进行全面的现场勘查和风险评估。
及时发现和解决潜在的安全问题，确保操作的安全性和可行性。
二、操作过程中的安全措施1. 严格遵守操作规程：操作人员应严格按照操作规程进行作业，不得随意改变操作流程或违反安全规定。
只有遵守规程，才能保证操作的安全和有效性。
2. 佩戴个人防护装备：在井下电气作业中，操作人员应佩戴符合规定的个人防护装备，如安全帽、防护眼镜、防护手套等，以保护自身的安全。
3. 使用合格的工具和设备：使用不合格或破损的工具和设备可能引发电气事故。
操作人员应确保所使用的工具和设备符合相关标准，并及时进行维护和检修。
4. 正确操作电气设备：操作人员应熟悉并正确操作所涉及的电气设备。
在井下电气作业过程中，任何不标准或不熟悉的操作都可能带来安全隐患。
5. 定期检查和维护：井下电气设备应定期进行检查和维护，确保其正常运行和安全使用。
操作人员应严格按照维护计划进行检查和维护，及时发现和排除隐患。
6. 紧急救援和应急预案：在井下电气作业中，每个岗位都应设有紧急救援和应急预案。
井下电气维修工操作规程
井下电气维修工操作规程井下电气维修工操作规程1. 简介井下电气维修工作是井下煤矿中不可避免的工作之一，其涉及到井下电气安全，也是保证井下生产正常运行的必要环节。
本操作规程旨在规范井下电气维修工作操作流程，提高井下电气维修工作效率和安全性。
2. 负责人员井下电气维修工作由电气维修工负责，负责人应对井下电气维修工作进行负责，并指导员工按照要求做好工作。
3. 工作安全措施（1）工作前应仔细查看井下电气设备是否完好，如有故障需要隔离处理，并全面检查防护措施是否到位。
（2）工作中必须戴防护帽，穿防护服以及手套、口罩等防护用品。
（3）按照行业安全要求排查可能的安全隐患并携带应急工具和药品。
（4）禁止进行超负荷操作，应严格按照设备指示和操作规程进行。
（5）操作人员应具备一定的电气维修技能，在进行电气维修操作时应特别小心谨慎。
4. 工作操作流程（1）作业前，小组负责人对所涉及的线路或设备的情况进行介绍，让大家了解情况，明确任务目标和要求。
（2）仔细阅读工作指导书，按照规定清除现场杂物，确保操作的条件和安全性。
（3）操作人员按照电气设备操作规程进行操作，如有不清楚的情况，应及时咨询职责人解决。
（4）操作过程中，保持设备中的电气元件的完整性，不可打断或拆卸电器元件。
（5）修理完成后应检查设备和周围环境是否有瑕疵或恢复不完整的地方。
（6）在清除设备和周围环境中的杂物和泥沙时，应尽可能地少吸入空气中的有害粉尘。
（7）完成维修后，对设备进行保护，并将现场卫生整理干净。
5. 注重操作技巧（1）在工作操作流程中，需要注重自己的操作技巧，提高维修效率和安全性。
（2）尽可能地在较安全的环境下进行操作，减少操作中出现安全事故的可能性。
（3）设备维修过程中，修理员应注意保护好自己和他人的安全。
（4）在设备中发现问题时，应及时向对应的工作人员汇报，否则，是直接影响设备的正常使用。
6. 管理和记录（1）维修工作要做好详细的记录和管理，以方便日后的维修工作。
煤矿井下电气设备操作说明
煤矿井下电气设备操作说明
1、安全操作指南
（1）煤矿井下电气设备操作前，要对操作用电设备供电电路做充分
的检查，确定电路接线正确，接地线连接紧固。
（2）在操作接线时，用手拉线，不能使用外力来拉绳连接，以保证
同轴线的接线正确和牢固。
（3）在操作前，需要安装有接触板的绝缘罩和安全栏杆，以防止井
下的电气设备发生暴露，及时改正接线错误。
（4）需要运行时，井下电气设备应等待接线完成后，方可通电操作。
（5）当发现线路缺陷或者漏电时，应立即切断电源，进行排除，以
防止事故发生。
2、井下电气设备的操作
（1）井下电气设备通电前，必须检查供电系统是否接线正确，接地
线是否牢固，以及是否有漏电现象。
（2）在操作完成后，需要对井下电气设备的操作结果进行全面检查，以验证线路接线情况。
（3）爆破作业前，必须做好防爆预警，确定人员转移到安全位置，
确保各井下电气设备之间有足够的距离，以避免爆炸造成损坏；
（4）煤矿井下电气设备中不能使用潮湿的电缆，避免发生短路或者
其他危害；
（5）当发现井下电气设备出现漏电、线路缺陷或者电气损坏的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、课题：井下电气作业岗位技能及操作技巧二、教学目的和要求：1.情感目标：掌握正确使用仪表和安全防护用具，电气设备检修的十项原则。
提高职工安全意识，提高职工动手操作能力，按章操作，远离“三违”。
2.知识目标：让学员了解电气设备检修的十项原则，检修和故障排除操作技巧。
3.技能目标：理论联系实际，能正确掌握电气设备的检查标准，维修技能。
三、教学重难点：1.电气设备检修的十项原则2.电气设备检修和故障排除操作技巧四、授课方法：讲授法、案例分析法、研讨法五、教学手段（教具）：多媒体教学六、课时分配：2个课时第一节正确使用仪表和安全防护用具1个课时第二节井下电气检查维修作业技能要领1个课时七、课型：理论课八、教学过程：第一课时（一）组织教学（2分钟，贯穿于整个教学过程）清点人数，强调课堂纪律。
（二）导入新课（3分钟）作为一名井下电工，我们需要知道电气线路图的种类及用途，并能正确使用电工仪表和安全防护用具。
下面我们就来具体学习一下各种电工仪表和安全防护用具。
（三）讲授新课（30分钟）第一节正确使用仪表和安全防护用具一、常用电工仪表的正确使用（10分钟，讲授法，谈话法）师问：常用的仪表有哪些？生答：电流表、电压表、万用表、钳形表与兆欧表、接地电阻测试仪等。
1．电流表电流表又称安培表，用于测量电路中的电流。
测量电流时，电流表必须与被测电路串联。
直流电流的测量，要注意正负极。
必须将电流表的正端钮接被测电路的高电位端，负端钮接被测电路的低电位端。
测量交流电流，若需扩大量程，可采用电流互感器TA 。
电流互感器二次侧额定电流一般为5 A。
使用电流互感器时应注意以下几点：①电流互感器二次侧不允许开路；②电流互感器二次侧线圈和铁芯必须可靠接地；③极性不能接反。
2．电压表电压表用于测量电路中的电压。
测量电压时，电压表必须与被测电路并联。
直流电压的测量，要注意正负极。
测量交流电压，若需扩大量程，可采用电压互感器TV 。
电压互感器二次侧额定电压一般为100V 。
使用电压互感器时应注意以下几点：①电压互感器二次侧不允许短路；②电压互感嚣二次侧线圈和铁芯必须可靠接地；③极性不能接反。
3．万用表万用表是一种多功能、多量程的仪表，是电工最常使用的仪表之一。
万用表有指针式和数字式两个基本类型，两者的功能和使用方法大体相同，但其测量原理、结构和线路却有很大差别，在性能上也各有特点。
使用万用表时要注意下列事项：①进行外观检查，无损坏，表笔不裸漏导线，装换开关灵活；②正确选档，注意表笔的插孔是否与所量的项目相对应；③测量电压与电流时要选大一点的量程，不知道被测电流、电压大小时，应选最大的量程；④不得在测量过程中切换档位；⑤正确渎取表数；⑥在测量过程中人体不能接触万用表带电部位。
4．兆欧表兆欧表就是用来测量电气线路和各种用电器的绝缘电阻值的仪表。
由于兆欧表在使用中要用手去转摇把，因此习惯上称为摇表。
兆欧表的规格参数有两个：电压等级和测量范围。
目前使用的兆欧表的电压等级有三个等级：500V、1 000 V、2 500 V。
其测量范围指的是兆欧表所能够测量的从最小值到最大值的范围。
兆欧表使用前应进行的检查：①外观检查：检查兆欧表各部分是否完好，表针是否灵活，手摇发电机是否旋转正常。
②开路检查：分开表笔，摇动转把，表针应该是指向无穷大。
③短路检查：短路兆欧表“L”和“E’端，摇动转把，表针应该是在零位。
兆欧表在使用中的注意事项：①测量中不允许接触兆欧表和测试线路带电部位。
②对于电容器、电力电缆和容量较大的电动机一定要进行人工放电。
③测量过程中，兆欧表要达到每分钟1 2 0转。
5．钳形电流表钳形电流表有便携、操作简单、测量无需断开负荷等几个优点，是目前常用的电工仪表之一。
钳形电流表使用注意事项：①使用前对表外观进行检查。
②正确选档，测量中不能切换档位。
③测量中与带电体保持安全距离，钳口不能接触带电体。
6．接地电阻测定仪接地电阻测定仪又称接地摇表，主要用于测量电气系统、避雷系统等接地装置的接地电阻和土壤电阻率。
下面以ZC-8型接地电阻测定仪为例介绍其使用方法。
接地电阻测量方法如下：首先，将仪表水平放置，对指针机械调零，使其指在标度尺红线上。
当使用三端钮接地电阻测量仪时，将被测接地极E’与测量仪的端钮E相连，电位探棒P ‘和电流探棒c ‘分别与端钮P、c连接，将电位探棒P’、电流探棒c ‘沿直线各相距20 m插入地中。
注意：E’、P’、C’三点在一条直线上。
四端钮接地电阻测量仪作为三端钮接地电阻测量仪使用时，应将C2、P2端子短接。
拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点，对拆开的接地线断开处装设临时接地线。
将2支测量接地棒插入分别离接地体20 m与40 m远的地下，且均应垂直地插入地面深处400 mm。
对接地电阻表进行接线。
其接线方法：用一根最短的5m连接线连接表上接线桩E和接地装置的接地体；用一根最长的连按线连接表上接线桩c和一支4 0 m远的接地棒；用一根较长的连接线连接表上接线桩P和一支20 m远的接地棒。
根据被测接地体的电阻要求，选择调整粗调旋钮；以120 r/min的速度摇动手柄，边摇边调细调旋钮，至表针居中并稳定。
用细调拨盘的读数×粗调定位倍数，其结果便是被测接地体的接地电阻值。
测完后拆除接地电阻表测量接线，接上接地干线与接地体的连接点，拆除临时接地线。
二、常用的电气安全防护用具的正确使用（10分钟，讲授法，谈话法）师问：安全防护用具的作用是什么？工作中常用的有哪些安全防护用具？生答：安全防护用具的作用主要是隔电（即绝缘）。
它包括有绝缘棒、绝缘钳、绝缘靴（鞋）、绝缘台（垫）和绝缘手套等。
1．基本安全用具基本安全用具是指其绝缘强度足以承受电气设备的工作电压的安全用具，常用的有绝缘杆、绝缘夹钳等。
绝缘杆（又叫高压绝缘棒），由工作部分、绝缘部分、握柄部组成。
绝缘杆是目前带电操作高压跌落式熔断器和高压隔离开关的主要工具，在10kV以下的供电系统中使用广泛。
由于基本安全用具常用于带电作业，因此使用时必须注意以下几点：(l)绝缘操作用具必须具备合格的绝缘性能和机械强度；(2)只能用于和其绝缘强度相适应的电压等级设备；(3)按照有关规定，要定期进行试验。
2．辅助安全用具辅助安全用具主要包括绝缘台（垫）、绝缘靴、绝缘手套和绝缘隔板等。
这些绝缘用具由于绝缘强度不足以承受电气设备的工作电压，而且容易变质变坏，所以只能做辅助用，不能直接触及带电体。
(l)绝缘台。
绝缘台主要是用木板或板条做成。
其规格一般为0.8×0.8 J(112．最大不要超过1×1.5m2，其高度一般不超过100 mm，其四周的四个角用高压针式绝缘瓷固定，作为对地的绝缘。
(2)绝缘垫。
绝缘垫一般是用比较好的高级橡胶制成。
其规格一般为0.7 5×0.7 5m2，其厚度在1 kV以下为4～5 mm，在1kV以上为7 --8 mm。
为了防止人员滑倒，其表面要做得比较粗糙或压上槽沟，保证工作时安全。
绝缘垫一般每3个月全面检查清洗一次，每两年进行一次预防性试验。
(3)绝缘靴和绝缘手套。
绝缘靴和绝缘手套都是用高级橡胶制成，具有很好的绝缘强度，在使用中要求不能变质、受潮、破坏和漏气。
绝缘靴每半年进行一次预防性试验。
绝缘手套每3个月定期清洗一次和撒滑石粉，每半年进行一次预防性试验。
戴绝缘手套时，应套在工作衣袖口上，超过手腕10cm以上。
(4)绝缘隔板。
绝缘隔板是防止操作人员对带电设备发生危险接近的防护工具，还可装于断开的6～1 0 kV隔离开关的动、静触头之间，作为防止突然来电的保安工具。
带电体与绝缘隔板边缘之间的距离，10 kV及以下的不小于0.7m。
绝缘隔板的厚度不得小于3 mm，其凹坑深度不得超过0.1 mm。
绝缘隔板每年进行一次预防性试验。
三、验电及接地工具（10分钟，讲授法,谈话法）师问：常用的验电用具有哪几种？生答：验电用具主要有两种：一种是检查导线是否存在电压的称为电压指示器，又称为验电器或验电笔；还有一种称为放电棒，是在电气设备停电后，用来放电的，是防止人身触电的安全工具。
1.验电工具：(1)电压指示器电压指示器又叫验电器或验电笔。
它分为高压和低压两种。
①高压验电器高压验电器有两种：一种为35 kV，一种为10 kV（包括3.3kV和6.6 k\7），其所不同的是35 kV绝缘部分要比10 kV的长些。
为了携带方便，目前35 kV 和10 kV高压验电器都有做成分段的，在使用时再连接。
其构造由指示部分、绝缘部分和握柄部分三部分组成。
高压验电器每半年进行一次发光和耐压试验。
②低压验电器低压验电器的额定电压一般是500 V以下。
由于近几年来井下普遍使用660 V和1 140V电压，因此1 500 V的验电器也有生产和使用，其外型，过寸与500 V验电器没有很大区别，只是与氖泡相连在一起的附加电阻值较大。
(2)放电棒放电棒主要是在线路停电后作放电使用，也可以作为误放电时防止人身触电的安全措施。
放电棒由工作部分、绝缘部分和握柄部分组成。
2．接地工具携带型接地线由以下几部分组成：(1)夹头：是与设备导电部分连接的部件，要求连接紧密，与导电部分接触面积大；有悬挂式、平口式、螺旋式和弹力式等。
(2)操作杆：起固定安装夹头作用。
(3)三相短路接地线：采用面积不小于2 5 mm-的多股铜芯线。
(4)接地端：采用固定夹具与接地网连接。
装设时，应先装接地端，后装三根相线端；拆除时，先拆三根相线端，再拆地线端。
（四）巩固新课（5分钟）1. 电缆线芯的连接，严禁采用( )。
A．压接法 B．焊接法 C．绑扎法2. 高、低压电力电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于( )。
A.0. 05 mB.0.08 mC.0.1 m3. 高压电缆泄漏和耐压试验，每年应进行( )。
A.1次B.2次C. 3次4. 电气线路图一般包括( )、技术说明和标题栏三部分。
A．电路图 B．电气安装接线图 C．原理图5. 当敷设移动类阻燃软电缆时，电缆的实际长度应取敷设路径长度的( )。
A. 1.0倍 B．1.1倍 C．1.2倍（五）布置作业（5分钟）1.常用的电工仪表有哪些？2.常用的电气安全防护用具有哪些？【板书设计】第一节正确使用仪表和安全防护用具一、常用电工仪表的正确使用二、常用的电气安全防护用具的正确使用三、验电及接地工具第二课时（一）组织教学（2分钟，贯穿于整个教学过程）清点人数，强调课堂纪律。
（二）导入新课（3分钟）作为一名电工，要对井下电气设备进行检查维修，那如何安全操作，提高职工安全意识，提高职工动手操作能力，按章操作，远离“三违”。
（三）讲授新课（30分钟）第二课时井下电气检查维修作业技能要领一、电气设备检修的十项原则（10分钟，讲授法）1.先动口再动手对于有故障的电气设备，不应急于动手，应先询问产生故障的前后经过及故障现象。
