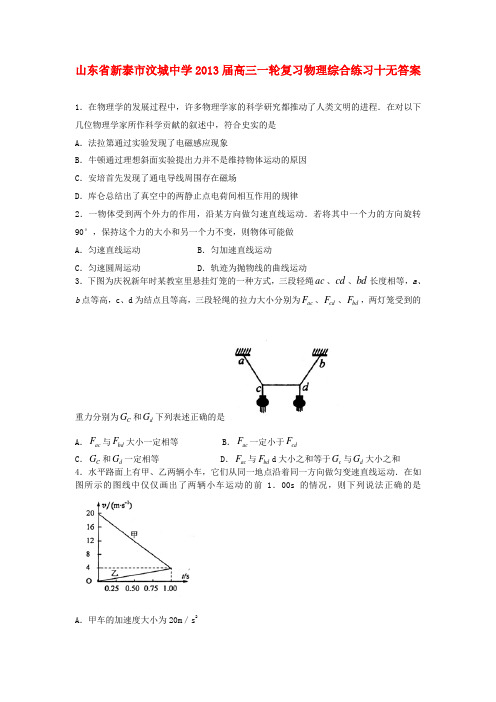

山东省新泰市汶城中学高三物理一轮复习综合练习九(无答案)
山东省新泰市汶城中学高三物理一轮复习综合练习十(无答案)
山东省新泰市汶城中学2013届高三一轮复习物理综合练习十无答案1．在物理学的发展过程中，许多物理学家的科学研究都推动了人类文明的进程．在对以下几位物理学家所作科学贡献的叙述中，符合史实的是A ．法拉第通过实验发现了电磁感应现象B ．牛顿通过理想斜面实验提出力并不是维持物体运动的原因C ．安培首先发现了通电导线周围存在磁场D ．库仑总结出了真空中的两静止点电荷间相互作用的规律2．一物体受到两个外力的作用，沿某方向做匀速直线运动．若将其中一个力的方向旋转90°，保持这个力的大小和另一个力不变，则物体可能做A ．匀速直线运动B ．匀加速直线运动C ．匀速圆周运动D ．轨迹为抛物线的曲线运动3．下图为庆祝新年时某教室里悬挂灯笼的一种方式，三段轻绳ac 、cd 、bd 长度相等，a 、b 点等高，c 、d 为结点且等高，三段轻绳的拉力大小分别为ac F 、cd F 、bd F ，两灯笼受到的重力分别为C G 和d G 下列表述正确的是A ．ac F 与bd F 大小一定相等B ．ac F 一定小于cd FC ．C G 和d G 一定相等D ．ac F 与bd F d 大小之和等于c G 与d G 大小之和4．水平路面上有甲、乙两辆小车，它们从同一地点沿着同一方向做匀变速直线运动．在如图所示的图线中仅仅画出了两辆小车运动的前1．00s 的情况，则下列说法正确的是A ．甲车的加速度大小为20m ／s 2B ．1．00s 时刻两车相距最近C ．相遇前两车在1．00s 时相距最远D ．两车相遇时甲车的速度为零5．如图所示，某物块静止在光滑斜面上，物块与一轻质弹簧相连，弹簧被固定在斜面的顶端，物块的下端用一个垂直于斜面的挡板挡住，整个装置处于静止状态，则物块的受力个数可能为A ．2B ．3C ．4D ．5 6．如图所示，一理想变压器原线圈的匝数11100n =匝，副线圈的匝数2220n =匝，交流电源的电压()100,u t V R π=为负载电阻，电压表、电流表均为理想电表，则下列说法中正确的是A ．交流电的频率为100 HzB ．电压表的示数为44VC ．电流表A 1的示数大于电流表A 2的示数D ．变压器的输入功率大于输出功率 7．如图所示，在真空中，ab 、cd 是圆的两条直径，O 为圆心．在a 、b 两点分别固定有电荷量为+Q 和-Q 的点电荷，下列说法正确的是A ．c 、d 两点的电势相同B ．c 、d 两点的电场强度相同C ．O 点的电场强度为零D ．一个正试探电荷在c 点的电势能大于它在d 点的电势能8．如图所示，轻弹簧的上端悬挂在天花板上，下端挂一质量为m的小球，小球处于静止状态．现在小球上加一竖直向上的恒力F使小球向上运动，小球运动的最高点与最低点之间的距离为H，则此过程中(g为重力加速度，弹簧始终在弹性限度内)A．小球的重力势能增加mgH B．小球的动能增加（F-mg）HC．小球的机械能增加FH D．小球的机械能守恒9．如图所示电路中，电源电动势为E，内阻为r，R l和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触头在a端时合上电键S，将R2的滑动触头由a端向b端移动，若三个电表A l、A2和V的示数分别用I1、I2和U表示．则各个电表示数的变化情况是A．I1^增大，I2不变，U增大 B． I1减小，I2增大，U减小C．I1增大，I2减小，U增大 D．I l减小，I2不变，U减小10．倾角为30°的足够长的光滑斜面上有一质量为2kg的物块，在t=0时刻给物块施加一个平行于斜面向上、大小为20N的恒定外力F，物块由静止开始沿斜面向上运动，在第3s 末将20N的外力撤掉，则从物块开始运动至到达斜面最高点的过程中，下列说法正确的是(g取10m／s2)A．撤去外力前后物块的加速度大小相等B．撤去外力前后物块的运动时间相等C．撤去外力前后物块运动的位移相同D．整个过程外力F所做的功大于物块克服重力所做的功11．如图所示，位于竖直平面的正方形导线框abcd，边长为L=10cm，线框质量为m=0．1kg，电阻为R=0．5 ，其下方有一匀强磁场区域，该区域上、下两边界间的距离为H=35cm，磁场的磁感应强度为B=5T ，方向与线框平面垂直．让线框从距磁场上边界肛15cm 处自由下落，已知在线框dc 边进入磁场后到ab 边进入磁场前，有一段时间内线框的速度保持不变(g=10m ／s 2)，F 列说法正确的是A ．线框在其dc 边进入磁场到ab 边刚进入磁场的过程中，一定先做加速度逐渐减小，速度逐渐增大的直线运动B ．从线框开始下落到dc 边刚刚到达磁场下边界的过程中，线框速度的最大值是2m ／sC ．从线框开始下落到dc 边刚刚到达磁场下边界的过程中，线框克服安培力做的总功是0．05JD ．从线框开始下落到dc 边刚刚到达磁场下边界(未出下边界)的过程中，线框所受安培力的最大值为1N12.使用游标尺和螺旋测微器测量圆柱体的长度和直径，测量的示数如图所示，则圆柱体的长度为___________cm ，直径为__________mm.13.某同学做“探究弹力和弹簧伸长的关系”的实验，他先把弹簧平放在水平桌面上使其自然伸展，用刻度尺测出其长度为L 0.再把弹簧竖直悬挂起来，挂上钩码平衡后测出其长度L ，令0x L L =-.改变钩码个数，进行多次测量，而后做出了如图所示的F —x 图象，由图可知，图线的斜率__________________（填“大小”、“等于”或“小于”）弹簧的劲度系数.造成图线不过坐标原点的原因是：_______________________________.14.一打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，打出的纸带如图所示.①已知打点计时器使用的交流电频率为50Hz ，利用图中给出的数据可求出小车下滑的加速度为_________m/s 2.（保留二位有效数字）②纸带上的a 点对应小车的速度为___________m/s.（保留二位有效数字）15.在“用电流表和电压表测定电池的电动势和内电阻”的实验中（1）备有如下器材A.干电池1节B.滑动变阻器（0~20Ω）C.滑动变阻器（0~1k Ω）D.电压表（0~3V ）E.电流表（0~0.6A ）F.电流表（0~3A ）G.开关、导线若干 其中滑动变阻器应选_________，电流表应选_______.（只填器材前的序号）（2）为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图.（3）某同学根据实验数据画出的U-I 图象如下图所示，由图象可得电池的电动势为__________V ，内电阻为_________Ω.16.（8分）下图为一条平填公路中的两段，其中A 点左边的路段为足够长的柏油路面，A 点右边路段为水泥路面.已知汽车轮胎与柏油路面的动摩擦因数为1μ，与水泥路面的动摩擦因数为2μ.当汽车以速度0υ沿柏油路面行驶时，若刚过A 点时紧急刹车后（车轮立即停止转动），汽车要滑行一段距离到B 处才能停下；若该汽车以速度02υ在柏油路面上行驶，突然发现B 处有障碍物，需在A 点左侧的柏油路段上某处紧急刹车，若最终汽车刚好撞不上障碍物，求：（重力加速度为g ）（1）水泥路面AB 段的长度；（2）在第二种情况下汽车运动了多长时间才停下？17.（10分）如图所示，光滑水平桌面上有一质量为m 的物块，桌面右下方有半径为R 的光滑圆弧形轨道，圆弧所对应的圆心角为2θ，轨道左右两端点A 、B 等高，左端A 与桌面的右端的高度差为H.已知物块在一向右的水平拉力作用下沿桌面由静止滑动，撤去拉力后物块离开桌面，落到轨道左端时其速度方向与轨道相切，随后沿轨道滑动若轨道始终与地面保持相对静止，求：（重力加速度为g ，）（1）拉力对物块做的功；（2）物块滑动轨道的最低点时受到支持力大小.18.（12分）如图所示，A 板和B 板为平行板电容器的两极板，其中A 板带负电，B 板带正电，两极板的中央都有一个小空隙可以允许粒子穿过，两板间的电势差的大小为5110.U V B =⨯极板的右上方存在着一个圆心为O 1的圆柱形匀强磁场区域，磁感应强度0.10B T =，磁场区域半径r =，磁场的方向垂直于纸面向里.今有质量263.210m kg -=⨯、带电荷量191.610q C -=-⨯的某种粒子，从A 极板小孔处极小的初速度（其方向由A 到B ，大小可以视为零）进入两平行金属板之间的区域.图中A 、B 板上的两个小孔和O 1三点共线.粒子穿越圆柱形磁场后恰好从磁场区域的最右端C 点穿出，立即进入一个竖直方向的有界匀强电场，其左右边界分别为DE 和FH ，两边界间的距离 为8m ，上边和下边没有边界．匀强电场的场强大小为43.7510/E N C =⨯，方向在竖直方向上．试求：(1)该粒子刚刚进入圆柱形匀强磁场区域时的速度大小；(2)该粒子通过圆形磁场区域所用的时间：(3)该粒子在有界匀强电场中的位移大小．。
2024届山东省泰安市高三第一轮复习质量检测(一模)理科综合物理试卷
2024届山东省泰安市高三第一轮复习质量检测（一模）理科综合物理试卷一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题空间中有水平方向上的匀强电场，一质量为m，带电量为q的微粒在某竖直平面内运动，其电势能和重力势能随时间变化如图所示，则该微粒（ ）A．一定带正电B．0~3秒电场力做功为9JC．运动过程中动能减少D．0~3秒内除电场力和重力外所受其它力对微粒做功为12J第(2)题如图所示，abcde是四段平滑链接的路面，一辆用轻绳悬挂小球的小车静止在起点，轻推小车，小车可以冲上de路面。
若所有摩擦均不计，且忽略小车在各衔接路段对小球的扰动，在运动过程中小球与小车总是保持相对静止，那么轻绳与车顶垂直的阶段是（ ）A．只有ab路面B．只有bc路面C．只有cd路面D．全程第(3)题如图所示的电路，电源电动势E恒定且内阻r不可忽略，R1、R2、R3为定值电阻，R4为滑动变阻器，A1、A2为理想电流表，V1、V2、V3为理想电压表。
闭合开关后，I1、I2分别表示两个电流表的示数，U1、U2、U3分别表示三个电压表的示数。
现将滑动变阻器R4的滑片稍向上滑动一些，ΔI1、ΔI2分别表示两个电流表示数变化的大小，ΔU1、ΔU2、ΔU3分别表示三个电压表示数变化的大小。
下列说法正确的是（）A．U2变小B．变小C．ΔU2小于ΔU3D．大于第(4)题汽车的制动安全和制动舒适性是考量制动性能的两大标准，ABS系统能让车辆在紧急制动时保有理想的抓地力而让制动依然可控，车速平稳下降从而化解险情。
检测人员在某直线路段测试，如图为当ABS启动时车身速度—时间图像和车轮的转速—时间图像，则制动后，以下判断正确的是（ ）A．车轮转速不断减小B．车身的加速度不断减小C．车身做匀减速直线运动D．车身速度大小始终与车轮转速大小相等第(5)题人类发现并记录的首颗周期彗星——哈雷彗星在2023年12月初抵达远日点后开始掉头，踏上归途。
2024届山东省泰安市高三第一轮复习质量检测(一模)理科综合全真演练物理试卷
2024届山东省泰安市高三第一轮复习质量检测（一模）理科综合全真演练物理试卷学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题在下列四个核反应方程中，符号“X”表示中子的是( )A．B．C．D．第(2)题如图所示的电路中，A、B、C 是三个相同的灯泡，L是自感线圈，其电阻与灯泡电阻相等，电键S先闭合然后再断开，则（ ）A．S闭合后，A立即亮而B、C慢慢亮B．S闭合后，B、C立即亮而A慢慢亮C．S断开后，B、C先变亮然后逐渐变暗D．S断开后，A先变亮然后逐渐变暗第(3)题如图所示，一个质量为M的滑块放置在水平面上，滑块的一侧是一个四分之一圆弧圆弧半径。
E点与水平面相切。
另有一个质量为m的小球以的初速度水平向右从E点冲上滑块，若小球刚好没越过圆弧的上端，已知重力加速度大小不计一切摩擦。
则滑块与小球质量的比值为（）A．2B．3C．4D．5第(4)题《中国制造2025》是国家实施强国战略第一个十年行动纲领，智能机器制造是一个重要方向，其中智能机械臂已广泛应用于各个领域。
如图所示，一个机械臂将铁夹转到水平位置，然后竖直夹起一个金属小球，小球在空中处于静止状态，铁夹与球接触面保持竖直，则（ ）A．若增大铁夹对小球的压力，小球受到的摩擦力变大B．小球受到的摩擦力与重力大小相等C．若铁夹竖直向上匀速平移，小球受到的摩擦力变大D．若铁夹水平向左匀速平移，小球受到的摩擦力变大第(5)题2024年1月5日，我国“快舟一号”运载火箭在酒泉卫星发射中心点火升空，以“一箭四星”方式，将“天目一号”掩星探测星座15~18星送入预定轨道（轨道近似为圆轨道，高度在400~600km之间）。

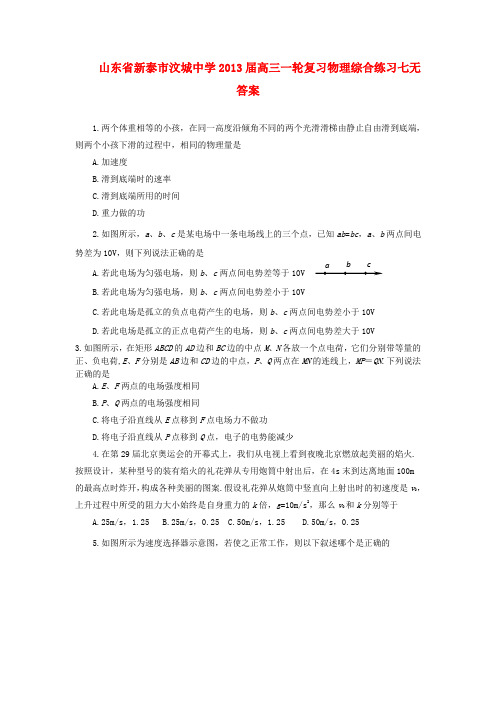

山东省新泰市汶城中学高三物理一轮复习综合练习七(无答案)
b c 山东省新泰市汶城中学2013届高三一轮复习物理综合练习七无答案1.两个体重相等的小孩，在同一高度沿倾角不同的两个光滑滑梯由静止自由滑到底端，则两个小孩下滑的过程中，相同的物理量是A.加速度B.滑到底端时的速率C.滑到底端所用的时间D.重力做的功2.如图所示，a 、b 、c 是某电场中一条电场线上的三个点，已知ab =bc ，a 、b 两点间电势差为10V ，则下列说法正确的是A.若此电场为匀强电场，则b 、c 两点间电势差等于10VB.若此电场为匀强电场，则b 、c 两点间电势差小于10VC.若此电场是孤立的负点电荷产生的电场，则b 、c 两点间电势差小于10VD.若此电场是孤立的正点电荷产生的电场，则b 、c 两点间电势差大于10V3.如图所示，在矩形ABCD 的AD 边和BC 边的中点M 、N 各放一个点电荷，它们分别带等量的正、负电荷,E 、F 分别是AB 边和CD 边的中点，P 、Q 两点在MN 的连线上，MP ＝QN .下列说法正确的是A.E 、F 两点的电场强度相同B.P 、Q 两点的电场强度相同C.将电子沿直线从E 点移到F 点电场力不做功D.将电子沿直线从P 点移到Q 点，电子的电势能减少4.在第29届北京奥运会的开幕式上，我们从电视上看到夜晚北京燃放起美丽的焰火.按照设计，某种型号的装有焰火的礼花弹从专用炮筒中射出后，在4s 末到达离地面100m的最高点时炸开，构成各种美丽的图案.假设礼花弹从炮筒中竖直向上射出时的初速度是v 0，上升过程中所受的阻力大小始终是自身重力的k 倍，g =10m/s 2，那么v 0和k 分别等于A.25m/s ，1.25B.25m/s ，0.25C.50m/s ，1.25D.50m/s ，0.255.如图所示为速度选择器示意图，若使之正常工作，则以下叙述哪个是正确的A.P 1的电势必须高于P 2的电势B.匀强磁场的磁感应强度B 、匀强电场的电场强度E 和被选择的速度v 的大小应满足v =BEC.从S 2出来的只能是正电荷，不能是负电荷D.如果把正常工作时的B 和E 的方向都改变为原来的相反方向，选择器同样正常工作6.英国《新科学家（New Scientist ）》杂志评选出了2008年度世界8项科学之最，在XTEJ1650-500双星系统中发现的最小黑洞位列其中，若某黑洞的半径R 约45km ，质量M 和半径R 的关系满足Gc R M 22（其中c 为光速，大小为3×108m/s ，G 为引力常量），则该黑洞表面重力加速度的数量级为A.108m/s 2B.1010m/s 2C.1012m/s 2D.1014m/s 27.去年冬天，我国东北地区由于低温、雨雪、冰冻使输电线路结冰而影响正常供电.为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰.若在正常供电时，为了减少输电损耗，需经过升压变压器将电压升高后采用高压输电，假设升压变压器原、副线圈匝数比为1: N ，高压线上送电电压为U ，电流为I ，热损耗功率为△P ；除冰时，调整升压变压器原、副线圈的匝数比，使输电线上的热损耗功率变为9△P ，通过增加焦耳热达到除冰的目的.则除冰时（认为输电功率和输电线电阻不变）A.输电电流变为3IB.输电电流变为9IC.输电电压变为3UD.升压变压器原、副线圈匝数比变为1:3N8.如图所示，质量为M 的物体内有光滑圆形轨道，现有一质量为m 的小滑块沿该圆形轨道内侧在竖直面内做圆周运动，A 、C 分别为圆周的最高点和最低点，B 、D 两点与圆心O 在同一水平线上.小滑块运动时，物体M 始终处于静止状态.则关于物体M 对地面的压力F N 和地面对M 的摩擦力的有关说法中正确的是（重力加速度为g ）A.小滑块在A 点时，F N >Mg ，摩擦力方向向左B.小滑块在B点时，F N=Mg，摩擦力方向向右C.小滑块在C点时，F N=(M+m)g，M与地面无摩擦D.小滑块在D点时，F N=(M+m)g，摩擦力方向向左9.如图，甲是研究自感现象的实验电路图，乙是录音机的录音电路原理图，丙是光电传感的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是A.甲图中开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花B.乙图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场C.丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化D.丁图电路中，根据电磁感应的原理，声波的振动会在电路中产生变化的电流10.如图甲所示，固定在水平桌面上的光滑金属导轨cd、eg处于方向竖直向下的匀强磁场中，金属杆ab与导轨接触良好.在两根导轨的端点d、e之间连接一电阻，其它部分电阻忽略不计.现用一水平向右的外力F1作用在金属杆ab上，使金属杆由静止开始向右沿导轨滑动，滑动中杆ab始终垂直于导轨.金属杆受到的安培力用F f表示，则关于图乙中F1与F f随时间t变化的关系图象可能的是11.如图甲是用螺旋测微器测量某一圆筒内径时的示数，则此圆筒内径为 mm.图乙是用多有电表的欧姆“×10”档测量某电阻的示数，则此电阻的阻值为Ω.12.在“研究匀变速直线运动”的实验中，得到的一条纸带如图所示，纸带上每相邻的两计数点间的时间间隔均为0．1s，测得A到B和B到C的距离分别为5．60cm和8．62cm，则物体的加速度大小为 m/s2，B点对应的的速度大小为 m/s.13.小明同学在实验室探究弹力和弹簧伸长的关系的探究过程是：【猜想与假设】弹簧弹力和弹簧伸长成正比例关系.【设计与进行实验】⑴设计如图所示的实验装置进行实验；⑵在弹簧下端挂上钩码，当分别悬挂10g、20g钩码时，记下指针所指的标尺刻度；⑶将实验数据记录在表格中.⑷整理器材，进行实验数据分析并得出结论.)【交流与评估】小明同学将实验数据记录在到下表中(重力加速度g=9.8m/s2 Array他根据实验数据在坐标纸上用描点法画出x-m图像如图所示,根据图像于是小明得出结论：弹簧弹力和弹簧伸长不是正比例关系而是一次函数关系，自己先前的猜想是错误的.⑴请说明小明结论错误的原因： .⑵这个实验小明同学在【设计与进行实验】中的设计方案上还存在的不足之处是：.14.某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值.实验器材有：待测电源E (不计内阻)，待测电阻R 1，待测电阻R 2，电压表V (量程为3.0V ，内阻很大)，电阻箱R (0-99.99Ω)，单刀单掷开关S 1，单刀双掷开关S 2，导线若干.⑴先测电阻R 1的阻值.先闭合S 1，将S 2切换到a ，调节电阻箱，读出其示数r 和对应的电压表示数U 1，保持电阻箱示数不变，再将S 2切换到b ,读出电压表的示数U 2.则电阻R 1的表达式为R 1＝__________.⑵甲同学已经测得电阻R 1＝1.8Ω，继续测电源电动势E 和电阻R 2的阻值.该同学的做法是：闭合S 1，将S 2切换到a ，多次调节电阻箱，读出多组电阻箱示数R 和对应的电压表示数U ，由测得的数据，绘出了如图所示的RU 11-图线，则电源电动势E ＝ V ，电阻R 2＝ Ω.15．如图所示，电动机带着绷紧的传送皮带始终以υ0＝2m ／s 的速度运动，传送带与水平面的夹角为30°，现把某一工件轻轻地放在皮带的底端，经过一段时间后，工件被送到高h ＝2m 的平台上，在此过程中电动机由于传送工件多消耗的电能为420J.已知工件与皮带间的动摩擦因数μ=，除此之外，不计其他损耗，2=10m/s g ,求：(1) 工件从传送皮带底端运动到顶端所用的时间；（2）此工件的质量为多少。
2024届山东省泰安市高三第一轮复习质量检测(一模)理科综合全真演练物理试卷
2024届山东省泰安市高三第一轮复习质量检测（一模）理科综合全真演练物理试卷一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题由电源、定值电阻、滑动变阻器和电容器组成的电路如图所示。
电源电动势E，内阻r，定值电阻阻值R，电容器电容为C，间距为d。
闭合开关S1、S2，稳定后，一带电油滴恰好静止在电容器中心，则（ ）A．移动滑动变阻器滑片向右，油滴将向下运动B．将N板向下移动，保持油滴不动，油滴电势能减小C．保持S1闭合，断开S2，待电路稳定，电源消耗电能等于D．若油滴获得一个向上的初速度，运动到M板的过程中电势能减小mgd第(2)题小明同学来到郊区散心，看到前方清澈的池塘里有一条鱼安静地停在池底。
人的眼睛到水面的高度，人与鱼（实际位置）间的水平距离为3.5m。
鱼的反射光线经过水面折射后与水面的夹角为37°，水的折射率为，取，，则鱼距离水面的深度为（ ）A．1.5m B．2.5m C．2.25m D．2m第(3)题甲、乙两运动员在做花样滑冰表演，沿同一直线相向运动，速度大小都是1m/s，甲、乙相遇时用力推对方，此后都沿各自原方向的反方向运动，速度大小分别为1m/s和2m/s.求甲、乙两运动员的质量之比（）A．B．C．D．第(4)题2022年北京冬奥会已经圆满举办，其中高台跳雪是冬奥会最具有观赏的比赛项目之一。
如图为某运动员比赛时的示意图，跳雪运动员从水平雪道末端以一定的初速度沿水平方向向左飞出，不计空气阻力，则运动员从飞出至落到雪坡（可视为斜面）上的整个过程中，已知重力加速度为g，下列说法正确的是（ ）A．运动员飞行的时间与初速度平方成正比B．运动员飞行的位移与初速度平方成正比C．重力的冲量与初速度的平方成正比D．重力做功的平均功率与初速度的平方成正比第(5)题火星的质量约为地球质量的，半径约为地球半径的，则同一物体在火星表面与在地球表面受到的引力的比值约为（ ）A．0.2B．0.4C．2.0D．2.5第(6)题一列横波沿着x轴正方向传播，处在和的两质点A、B的振动图像如图所示，则以下说法错误的是（ ）A．2.5s末A、B两质点的位移相同B．2s末A点的速度大于B点的速度C．该波的波长可能为D．该波的波速可能为第(7)题高压线常常是裸露的导线，非常危险，但小鸟站在上面却安然无事。

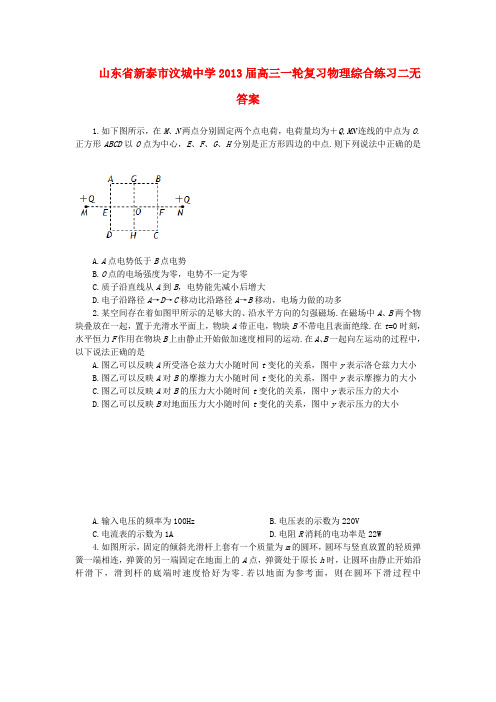

山东省新泰市汶城中学高三物理一轮复习综合练习二(无答案)
山东省新泰市汶城中学2013届高三一轮复习物理综合练习二无答案1.如下图所示，在M、N两点分别固定两个点电荷，电荷量均为＋Q,MN连线的中点为O.正方形ABCD以O点为中心，E、F、G、H分别是正方形四边的中点.则下列说法中正确的是A.A点电势低于B点电势B.O点的电场强度为零，电势不一定为零C.质子沿直线从A到B，电势能先减小后增大D.电子沿路径A→D→C移动比沿路径A→B移动，电场力做的功多2.某空间存在着如图甲所示的足够大的、沿水平方向的匀强磁场.在磁场中A、B两个物块叠放在一起，置于光滑水平面上，物块A带正电，物块B不带电且表面绝缘.在t=0时刻，水平恒力F作用在物块B上由静止开始做加速度相同的运动.在A、B一起向左运动的过程中，以下说法正确的是A.图乙可以反映A所受洛仑兹力大小随时间t变化的关系，图中y表示洛仑兹力大小B.图乙可以反映A对B的摩擦力大小随时间t变化的关系，图中y表示摩擦力的大小C.图乙可以反映A对B的压力大小随时间t变化的关系，图中y表示压力的大小D.图乙可以反映B对地面压力大小随时间t变化的关系，图中y表示压力的大小A.输入电压的频率为100HzB.电压表的示数为220VC.电流表的示数为1AD.电阻R消耗的电功率是22W4.如图所示，固定的倾斜光滑杆上套有一个质量为m的圆环，圆环与竖直放置的轻质弹簧一端相连，弹簧的另一端固定在地面上的A点，弹簧处于原长h时，让圆环由静止开始沿杆滑下，滑到杆的底端时速度恰好为零.若以地面为参考面，则在圆环下滑过程中A.圆环的机械能保持为mghB.弹簧的弹性势能先增大后减小C.弹簧弹力做的功为－mghD.弹簧的弹性势能最大时，圆环的动能和重力势能之和最小5. 质量为m 1和m 2的两个物体，由静止开始从同一高度下落，运动中所受阻力分别为f 1和f 2，如果物体m 1先落在地面，下列说法中正确的是A. m 1 >m 2B. f 1 <f 2C. 2211m f m f < D.2211f g m f g m -=- 6. 在光滑水平面上，有一根原长为L 的轻质弹簧，一端固定，另一端系一个小球.现使小球在该水平面内做匀速圆周运动，当半径为2L 时对应的向心力、加速度、线速度、周期分别为F 1、a 1、v 1、T 1；当半径为3L 时对应的向心力、加速度、线速度、周期分别为F 2、a 2、v 2、T 2，已知弹簧始终处于弹性限度之内，则下列说法正确的是A. F 1 ：F 2=2:3B. a 1 ：a 2=1:2C. v 1 ：v 2=1：3D. T 1 ：T 2=2：37.一个匀强磁场的边界是MN ，MN 左侧无磁场，右侧是范围足够大的匀强磁场区域，如图甲所示.现有一个金属线框沿ab 方向以恒定速度从MN 左侧垂直进入匀强磁场区域.线框中的电流随时间变化的I -t 图象如图乙所示.则可能的线框是如图丙所示中的哪一个8. 下列是某小组做“探究弹力与弹簧伸长的关系”实验中准备完成的实验步骤.请你帮该小组按操作的先后顺序，用字母排列出来是： .A.以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组数据（x，F）对应的点，并用平滑的曲线连结起来.B.记下弹簧不挂钩码时，其下端在刻度尺上的刻度L0.C.依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时，弹簧下端所对应的刻度并记录在表格内，然后取下钩码.D.将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺.E.以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式.F.解释函数表达式中常数的物理意义.9.用多用电表进行了几次测量，指针分别处于a、b位置，如图所示.（1）若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数各是多少？请填在表格中.（2）如果要用此多用表测量一个约1.8×103Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）.10.（8分）【选修3—3】（1）(3分)下列说法正确的是A.在完全失重的情况下，密闭容器内的气体对器壁顶部没有作用力B.第二类永动机不可能是因为它违背了能量守恒定律C.布朗运动间接的证明液体内部分子不停做无规则运动D.晶体的的物理性质都是各项异性的（2）（5分）如图所示的气缸中封闭着一定质量的理想气体，活塞和气缸间都导热，活塞与气缸间无摩擦，气缸开口始终向上.在室温为27°时，活塞距气缸底部距离h1=10cm,后将气缸放置在冰水混合物中，则：①在冰水混合物中，活塞距气缸底部距离h2=？②此过程中气体内能（填“增大”或“减小”），气体不对外做功，气体将(填“吸热”或者“放热”) .11．(12分) 如图甲所示，水平光滑的桌面上静止放置一条长为l=1.6m的纸带，纸带上正中间位置放置有一质量为m=1.0kg的小铁块，纸带的左边恰好在桌面的左边缘，小铁块与纸带间的动摩擦因数为 =0.1.现让纸带从t=0s时刻开始一直保持v=1m/s的速度向左匀速运动.已知桌面高度为H=0.8 m，g=10m/s2，小铁块在运动过程中不翻滚，不计空气阻力．求：（1）小铁块从开始运动到桌面边缘过程所经历的时间并在乙图画出此过程中小铁块的v—t图象；（2）小铁块抛出后落地点到抛出点的水平距离；（3）小铁块从开始运动到桌面边缘过程中产生的内能.。
山东省新泰市汶城中学高三物理一轮复习综合练习十一(无答案)
山东省新泰市汶城中学2013届高三一轮复习物理综合练习十一无答案1．在建立物理概念过程中，学会象科学家那样运用物理思想，使用科学方法，往往比记住物理概念的词句或公式更重要。
在高中物理学习内容中，速度、加速度、电场强度这三者所体现共同的物理思想方法是A．比值定义 B．微小量放大 C．等效替代 D．理想模型2．一颗极地军用地球侦察卫星，绕地球运行周期约为1.4h。
月球绕地球运动的轨道半径约为3.8×105 km，运行周期约为27天，地球半径约为6400 km。
仅用以上提供的信息和数据A．能求出地球的质量 B．能求出地球表面的重力加速度C．能求出军用地球侦察卫星的质量 D．能求出军用地球侦察卫星的线速度3．如图，在光滑的水平面上，叠放着两个质量分别为m、M的物体（m＜M），用一水平恒力作用在m物体上，两物体相对静止地向右运动。
现把此水平力作用在M物体上，则以下说法正确的是A．两物体间的摩擦力大小不变B．m受到的合外力与第一次相同C．M受到的摩擦力增大D．两物体间可能有相对运动4．一次模拟演习中，某特种兵进行了飞行跳伞表演。
该伞兵从高空静止的直升飞机上跳下，在t0时刻打开降落伞，在3t0时刻以速度v2着地。
他运动的速度随时间变化的规律如图所示。
下列结论正确的是A．在0～t0时间内加速度不变，在t0～3t0时间内加速度增大B．降落伞打开后，降落伞和伞兵所受的阻力越来越大K]C．在t0～3t0的时间内，平均速度v＜v1＋v2 2D．在0～t0时间内降落伞和伞兵的总重力的功率与速度成正比5．如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点。
一电子以速度v A经过A点向B点运动，经过一段时间后，电子以速度v B经过B点，且v B与v A方向相反，由题中所给信息，可以判断以下说法正确的是A．电子在A点的电场强度可能等于B点的电场强度B．A点的电势一定低于B点的电势C．电子在A点的速度一定小于它在B点的速度D．电子在A点的电势能一定小于它在B点的电势能6．静止在地面上的一小物体，在竖直向上的拉力作用下开始运动，在向上运动的过程中，物体的机械能与位移的关系图象如图所示，其中0~s1过程的图线是曲线，s1~s2过程的图线为平行于横轴的直线。
山东省新泰市汶城中学高三物理一轮复习综合练习八(无
山东省新泰市汶城中学2013届高三一轮复习物理综合练习八无答案1．许多科学家在物理学发展过程中做出了重要贡献。
下列表述正确的是 （ ）A ．开普勒测出了’万有引力常数B ．法拉第发现了电磁感应现象C ．安培提出了磁场对运动电荷的作用力公式D ．库仑总结并确认'真空中两个静止点电荷之间的相互作用规律2．如图所示，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，拿一条形磁铁插向其中一个小环，后又取出插向另一个小环．发生的现象是 （ ）A ．磁铁插向左环，横杆发生转动B ．磁铁插向右环，横杆发生转动C ．无沦磁铁插向左环还是右环，横杆都不发生转动D ．无论磁铁插向左环还是右环，横杆都发生转动3．如图所示，物块A 、B 叠放在水平桌面上，装砂的小桶C 通过细钱牵引A 、B 一起在水平桌面上向右加速运动，设A 、B 间的摩擦力为1f ，B 与桌面间的摩擦力为2f ：．若增大C 桶内砂的质量，而A 、B 仍一起向右运动，则摩擦力1f 和2f 的变化情况是（ ）A ．1f 不变，2f 变大B ．1f 变大，2f 不变C ．1f 和2f 都变大D ．1f 和2f 都不变4．一带电粒子在电场中仅在电场力作用下，从A 点运动到B 点，速度随时间变化的图象如图所示，B A t t ,分别是带电粒子到达A 、B 两点时对应的时刻，则下列说法中正确的有（ ）（ ）A ．A 处的场强一定大于B 处的场强B ．A 处的电势一定高于B 处的电势C ．电荷在A 处的电势能一定小于在B 处的 电势能D ．电荷在A 到B 过程中．电场力一定对电荷做正功5．美国太空总署（NASA ）为探测月球是否存在水分，于2009年10月9日利用一支火箭和一颗卫星连续撞击月球．据天文学家测量，月球的半径约为l 800 km,月球表面的重力加速度约为地球表面重力加速度的1／6，月球表面在阳光照射下的温度可达127℃ ，而此时水蒸气分子的平均速率达2 km ／s ，下列说法正确的是 （ ）A ．卫星撞月前应先在原绕月轨道上减速B ．卫星撞月前应先在原绕月轨道上加速C ．由于月球的第一宇宙速度大于2 km ／s ， 所以月球表面町能有水D ．由于月球的第一宇宙速度小于2 km ／s ，所以月球表面在阳光照身下不可能有水6．如图所示，跳水运动员最后踏板的过程可以简化为下述模型：运动员从高处落到处于自然状态的跳板（A 位置）上，随跳板一同向下运动到最低点（B 位置），对于运动员从开始与跳板接触到运动至最低点的过程，下列说法中正确的是 （ ）A．运动员到达最低点时，其所受外力的合力为零B．在这个过程中，运动员的动能一直在减小C．在这个过程中，跳板的弹性势能一直在增加D．在这个过程中，运动员所受重力对他做的功小于跳板的作用力对他做的功7．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压2=的交流电降为220 V供居民小区用电，则变电站变压器11000sin100UπtV（）A．原、副线圈匝数比为50：lB．副线圈中电流的频率是50 HzC．原线圈的导线比副线圈的要粗D．输入原线圈的电流等于居民小区各用电器电流的总和8．如图所示，四个电表均为理想电表，当滑动变阻器滑动触头P向左端移动时，下面说法中正确的是 （ ）A ．伏特表V 1的渎数减小，安培表A 1的读数增大B ．伏特表V 1的读数增大，安培表A 1的读数减小C ．伏特表V 2的读数减小，安培表A 2的读数增大D ．伏特表V 2的读数增大，安培表A 2的读数减小9．如图所示，质量为M 的斜劈形物体放在水平地面上，质量为m 的粗糙物块以某一初速度沿劈的粗糙斜面向上滑，至速度为零后又加速返回，而物体M 始终保持静止，则在物块m 上、下滑动的整个过程中 （ ）A ．地面对物体M 的摩擦力先向左后向右B ．地面对物体M 的摩擦力方向没有改变C ．地面对物体M 的支持力总小于g m M )(+D ．地面对物体M 的摩擦力大小不同10．如图所示，宽度为L=0．20 m 的足够长的平行光滑金属导轨固定在绝缘水平桌面上，导轨的一端连接阻值为R=0．9Ω的电阻．导轨cd 段右侧空间存在垂直桌面向上的匀强磁场，磁感应强度B=0．50 T ．一根质量为m=10 g ，电阻r=0．1Ω的导体棒ab 垂直放在导轨上并与导轨接触良好．现用一平行于导轨的轻质细线将导体棒ab 与一钩码相连，将重物从图示位置由静止释放．当导体棒ab 到达cd 时，钩码距地面的高度为h=0．3 m ．已知导体棒ab 进入磁场时恰做v=10 m ／s 的匀速直线运动，导轨电阻可忽略不计，取g=10m ／s 2．求：（1）导体棒ab 在磁场中匀速运动时，闭合回路中产生的感应电流的大小（2）挂在细线上的钩码的重力大小（3）求导体棒ab 在磁场中运动的整个过程中电阻R 上产生的热量11．如图所示，在平面坐标系xoy内，第Ⅱ、Ⅲ象限内存在沿y轴正方向的匀强电场，第I、Ⅳ象限内存在半径为L的圆形匀强磁场，磁场圆心在M（L，0）点，磁场方向垂直于坐v沿x轴正方向标平面向外．一带正电粒子从第Ⅲ象限中的Q（一2L，一L）点以速度射出，恰好从坐标原点O进入磁场，从P（2L，O）点射出磁场．不计粒子重力，求：（1）电场强度与磁感应强度大小之比（2）粒子在磁场与电场中运动时间之比。
山东省新泰市汶城中学高三物理一轮复习综合练习三(无答案)
山东省新泰市汶城中学2013届高三一轮复习物理综合练习三无答案1.下列说法是某同学对电学中相关概念及公式的理解，其中正确的是A.电场强度公式d UE =只适用于匀强电场 B.根据电容的定义式UQC ，电容器极板上的电荷量每增加lC ，电压就增加lVC.根据电场力做功的计算式qU W =，一个电子在lV 电压下加速，电场力做功为 leVD.电场线就是正电荷只在电场力作用下运动的轨迹2.假设月亮和同步卫星都是绕地心做匀速圆周运动的，下列说法正确的是 A.同步卫星的线速度大于月亮的线速度 B.同步卫星的角速度大于月亮的角速度C.同步卫星的向心加速度大于月亮的向心加速度D.同步卫星的轨道半径大于月亮的轨道半径 3.如图所示，在光滑水平面上以水平恒力F 拉动小车和木块，让它们一起做无相对滑动的加速运动，若小车质量为M ，木块质量为m ，加速度大小为a ，木块和小车间的动摩擦因数为μ.对于这个过程，某同学用了以下4个式子来表达木块受到的摩擦力的大小，下述表达式一定正确的是、A.Ma F -B.()a m M +C.mg μD.Ma4.利用图像处理物理问题是我们常用的方法.下列图象跟坐标轴所围成的面积ABCD 存在实际物理意义的是5.一带负电的点电荷仅在电场力作用下由a 点运动到b 点的t v -图象如图所示，其中a t 和b t 是电荷运动到电场中a 、b 两点的时刻.下列说法正确的是A.该电荷由a 点运动到b 点，电场力做负功B.a 点处的电场线比b 点处的电场线密C.a 、b 两点电势的关系为a ϕ＜b ϕD.该电荷一定做曲线运动 6.质量相同的两个物体，分别在地球表面和月球表面以相同的初速度竖直上抛，不计空气阻力，比较这两种情况，下列说法中正确的是A.物体在地球表面时的惯性比物体在月球表面时的惯性大B.各自落回抛出点时，重力做功的瞬时功率相等C.在各自都上升到最高点的过程中，它们的重力做的功相等D.在空中飞行的过程中，它们的机械能都守恒7.如图甲所示，理想变压器的原线圈匝数351=n 匝，副线圈匝数72=n 匝，电阻Ω=20R ，○V 是交流电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是A.加在原线圈上交流电压瞬时值的表达式为()V t u π100cos 220=B.在s t 01.0=时，电压表的示数为20VC.在s t 01.0=时，电压表的示数为0D.电阻R 上消耗的电功率为0.8W8.如图甲所示，物体沿斜面由静止开始下滑，在水平面上滑行一段距离后停止，物体与斜面和水平面间的动摩擦因数相同，斜面与水平面平滑连接，图乙中v 、a 、F 、s 、t 、E k 分别表示物体速度大小、加速度大小、摩擦力大小、路程、时间和功能.图乙中可能正确的是9.某实验小组的同学在进行“研究滑动摩擦力的大小与哪些因素有关”的实验中准备的实验器材有木块、木板、毛巾和砝码，在实验中设计的实验表格和实验数据记录如下表所示。
山东省新泰市汶城中学高三物理一轮复习综合练习五(无答案)
山东省新泰市汶城中学2013届高三一轮复习物理综合练习五无答案1．如图所示，表面光滑的半圆柱体固定在水平面上，小物块在拉力F 作用下从B 点沿圆弧缓慢上滑至A 点，此 过程中F 始终沿圆弧的切线方向．则 （ ） A ．小物块受的支持力逐渐变大 B ．小物块受的支持力先变小后变大C ．拉力F 逐渐变小D ．拉力F 先变大后变小2．如图所示，两块金属板水平放置，与左侧水平放置的线圈通过开关K 用导线连接．压力传感器上表 面绝缘，位于两金属板间，带正电小球静置于压 力传感器上，均匀变化的磁场沿线圈的轴向穿过线圈．K 未接通时传感器的示数为l N ，K 闭合后 传感器的示数变为2 N ．则磁场的变化情况可能 是 （ ） A ．向上均匀增大 B ．向上均匀减小 C ．向下均匀减小 D ．向下均匀增大 3．如图所示，汽车以10m ／s 的速度匀速驶向路口，当行驶至距路口停车线20m 处时，绿灯还有3s 熄灭．而 该汽车在绿灯熄灭时刚好停在停车线处，则汽车运动 的速度（v ）一时间（t ）图象可能是 （ ） 4．如图所示，地球球心为O ，半径为R ，表面的重力加速度为g ．一宇宙飞船绕地球无动力飞行且做椭圆运动，恰好经过距地心2R 的P 点，为研究方便，假设地球不自转且表面没有空气，则 （ ）A ．飞船在P 点的加速度一定是4gB ．飞船经过PC ．飞船内的物体处于完全失重状态D ．飞船经过P 点时，对准地心弹射出的物体一定沿PO 直线落向地面5．如图所示，将一篮球从地面上方日点斜向上抛出，刚好垂直击中篮板上A 点，不计空气阻力．若抛射点B 向篮板方向移动一小段距离，仍使抛出的篮球垂直击中A 点，则可行的是（ ） A ．增大抛射速度0v ，同时减小抛射角θ B ．减小抛射速度0v ，同时减小抛射角θ C ．增大抛射角θ，同时减小抛出速度0v D ．增大抛射角θ，同时增大抛出速度0v6．酒精测试仪的工作原理如图所示，其中P 是半导体型酒精气体传感器，该传感器电阻r '的倒数与酒精气体的浓度C 成正比，R 0为定值电阻．以下关于电压表示数的倒数（1U）与酒精气体浓度的倒数（1C）之间关系的图象，正确的是 （ ）7．如图（a ）所示，光滑绝缘水平面上有甲、乙两个点电荷．t=0时，乙电荷向甲运动，速度 为6rn/s ，甲的速度为0．之后，它们仅在相 互静电力的作用下沿同一直线运动（整个运 动过程中没有接触），它们运动的速度（v ）一时间（t ）图象分别如图（b ）中甲、 乙两曲线所示．则由图线可知（ ） A ．两电荷的电性一定相同 B ．t 1时刻两电荷的电势能最大C ．0~t 2时间内两电荷间的相互静电力一直增大D ．t 1~t 3时问内，甲的动能一直增大，乙的动能一直减小8．（4分）如图所示是自行车传动装置的示意图． 若脚蹬匀速转一圈需要时间T ，已数出链 轮齿数为48，飞轮齿数为16，要知道在 此情况下自行车前进的速度，还需要测量的物理量是 （填写该物理量的名 称及符号）．用这些量表示自行车前进速 度的表达式为v= 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．以下说法正确的是
A．奥斯特发现了电流周围存在着磁场
B．库仑利用扭秤实验测出了万有引力常量
C．亚里士多德提出了力是改变物体运动状态的原因
D．开普勒关于行星运动的描述为万有引力定律的发现奠定了基础
2．如图所示，传送带沿逆时针方向匀速转动．小木块a、b用细线连接，用平行于传送带的细线拉住a，两木块均处于静止状态．关于木块受力个数，正确的是
A．a受4个，b受5个
B．a受4个，b受4个
C．a受5个，b受5个
D．a受5个，b受4个
3．某时刻，两车从同一地点、沿同一方向做直线运动，下列关于两车的位移x、速度v随时间t变化的图象，能反应t1时刻两车相遇的是
4．如图甲所示，理想变压器原、副线圈匝数比n1：n2=10:1，输电线的等效电阻为R=2Ω，灯泡的电阻为8Ω，原线圈输入如图乙所示的正弦交流电，则
A．交流电的频率为0．02 Hz
B．副线圈两端电压的有效值为2．7V
C．电流表的示数为0．027A
D．电流表的示数为2．7A
5．如图所示，北斗导航系统中两颗卫星，均为地球同步卫星。
某时刻位于轨道上的A、B 两位置。
设地球表面处的重力加速度为g，地球半径为R，地球自转周期为T。
则
A ．两卫星线速度大小均为
2R
T
π B ．两卫星轨道半径均为 2
3(
)2RT g π
C ．卫星l 由A 运动到B 所需的最短时间为
3
T D ．卫星1由A 运动到B 的过程中万有引力做正功
6．一带正电的检验电荷，仅在电场力作用下沿x 轴从x=-∞向x=+∞运动，其速度v 随位置
x 变化的图象如图所示，x =x l 和x=-x l 处，图线切线的斜率绝对值相等且最大，则在x
轴上
A ．x=x 1和x= -x l 两处，电场强度相同
B ．x=x 1和x= -x 1两处，电场强度最大
C ．x=0处电势最高
、 D ．从x= x l 运动到x=+∞过程中，电荷的电势能逐渐增大
7．如图所示，MN 右侧一正三角形匀强磁场区域，上边界与MN 垂直，现有一与磁场边界完
全相同的三角形导体框，垂直于MN 匀速向右运动，导体框穿过磁场过程中感应电流随
时间变化的图象可能是（取逆时针电流为正）
8．如图所示，光滑斜面倾角为θ，c 为斜面上固定挡板，物块a 和b 通过轻质弹簧连接，a 、
b 处于静止状态，弹簧压缩量为x ．现对a 施加沿斜面向下的外力使弹簧再压缩3x ，之后突然撤去外力，经时间t ，物块a 沿斜面向上运动的速度为v ，此时物块b 刚要离开挡板．已知两物块的质量均为m ，重力加速度为g ，下列说法正确的是
A ．弹簧的劲度系数为
sin mg x
θ
B ．物块b 刚要离开挡板时，a 的加速度为gsin θ
C ．物块a 沿斜面向上运动速度最大时，物块b 对挡板c 的压力为0
D ．撤去外力后，经过时间t ，弹簧弹力对物块a 做的功为5mgxsin θ212
mv +
9．（4分）用游标卡尺和螺旋测微器分别测量一根玻璃棒的长度和直径，测量的结果如图所
示，则此棒的长度L= cm ，直径d= mm ．
10．（6分）某学用如图所示的电路测量一个约为200Ω的电阻R 的阻值，实验室备有电源
（电动势为6．0V ），电流表A （量程50mA ）． 另有电压表V 1（量程5v ）和电压表V 2（量程15V ），滑动变阻器R 1阻值0～10Ω）和滑
动变阻器R 2（阻值0～lk Ω），供选择使用．
（1）电压表应选择 （填“V l ”或“V 2”），
滑动变阻器应选择 （填“R 1”或“R 2”）．
（2）闭合电键，电流表无示数，电压表有示数．经检查发现，有一个接线柱没接人电
路中，则这个接线柱是 ． A ．滑动变阻器左侧电阻丝接线柱 B ．电流表正接线柱 C ．电压表正接线柱 D ．电键右侧接线柱 11．（8分）为了探究加速度与力的关系，某同学设计了如图所示的实验装置，带滑轮的长
木板水平放置，板上有两个光电门相距为d ，滑块通过细线与重物相连，细线的拉力F 大小等于力传感器的示数，让滑块从光电门1由静止释放，记下滑到光电门2的时间t ，改变重物质量来改变细绳拉力大小，重复以上操作5次，得到下列表格中5组数据。
次数a/（m·s－2）F/N
1 1．0 0．76
2 2．0 0．99
3 3．0 1．23
4 4．0 1．50
5 5．0 1．76
（1）若测得两光电门之间距离为d=0．5m，运动时间t=0．5s，则a= m/s2；
（2）依据表中数据在坐标纸上画出a－F图象
（3）由图象可得滑块质量m= kg，滑块和轨道间的动摩擦因数μ=．（g= l0m/s2）
12．（8分）如图所示，水平面上A、B两点相距x o=0．1m．甲球从B点向右做匀速运动的同时，乙球从A点由静止向右做匀加速运动，到达B点后以B点的速度匀速运动，乙球从开始运动，到追上甲球所用的时间t =ls，运动的位移
x=0．9m，求：（1）甲球的速度；（2）乙球加速过程
所用的时间和加速度。
13．（12分）如图所示，竖直光滑四分之三圆轨道BCD固定在水平面AB上，轨道圆心为O，半径R=lm，轨道最低点与水平面相切于B点，C为轨道最高点，D点与圆心O等高。
一质量m =lkg的小物块，从水平面上以速度v o= 8m/s竖直向上抛出，物块从D点进入圆轨道，最终停在A点，物块与水平面间的动摩擦因数μ= 0．4，取g=l0m/s2．求：（1）物块运动到D点时的速度；（可以保留根式）
（2）物块运动到C点时，对轨道的压力大小；
（3）物块从B点运动到A点所用的时间及A、B间的距离。
14．（8分）如图甲，真空中两竖直平行金属板A、B相距d=5×l0－2m，B板中心有小孔O．两板间电势差随时间变化如图乙．t=0时刻，将一质量m=2．0×10－27kg，电量q=1.6×10 －19C的带正电粒子自O点由静止释放，粒子重力不计．求：
(1)释放瞬间粒子的加速度； (2)在图丙中画出粒子运动的v－t图象．（至少画一个
周期，标明数据，不必写出计算过程）
15．（14分）如图所示，直角坐标系xOy中，M点的横坐标x M=
4
3
r
-，在
4
3
r
-≤x≤0区域内，
有竖直向下的匀强电场；N点的横坐标x N=r，以N为圆心、r为半径的圆内及圆边界上有垂直于纸面向里的匀强磁场，P为磁场边界上一点，NP与竖直方向的夹角α=37o．从M点沿x轴正方向发射一质量为m、电荷量为q的带负电粒子，粒子速度大小为v o，粒子沿过P点的切线方向射出电场，后经P点进入磁场运动且经过N点，不计粒子重力，sin37o=0．6，cos37o=0．8．求：
（1）匀强电场的电场强度E；
（2）匀强磁场的磁感应强度B；
（3）粒子从M点到第一次经过N点所的时间t．。
