x光射线的成像原理
x射线透视成像原理
x射线透视成像原理
X射线透视成像原理主要是利用X线与物体之间的相互作用。
当X射线穿过物体时，主要发生的相互作用有瑞利散射、康普顿散射、光电效应和电子对效应等，这些相互作用会导致射线强度的衰减。
这种衰减程度会随着被穿透物质的成分和穿透路径长度的不同而有所变化，通常服从指数规律。
在透视成像过程中，图像的对比度主要由路径上物质的质量衰减系数、物质密度以及X射线的透射距离这3个因素决定。
这种特点使得透视成像对于高密度、强X射线吸收能力的物质具有显著的辨识能力，从而可以实现对行李物品中的金属类违禁品，特别是枪支、刀具、手雷、雷管等物品的检查。
另外，请注意，X射线安检仪的图像并不一定是彩色的，医院的X光片通常也是黑白的。
x射线成像的基本原理
x射线成像的基本原理
X射线的波长很短，仅有几个纳米，其强度是可见光的几千倍。
在医学上，X射线可以穿透人体，通过成像技术把人体内部的结构显示出来，从而帮助医生诊断疾病。
在临床医学中，X射线成像是一种常见的医疗技术。
X射线成像有两种主要的类型：线阵探测器和平面探测器。
前者将X射线聚焦在一个非常小的区域内，而后者则将X射线聚焦在一个非常大的区域内。
根据这个原理，如果通过计算机对X射线进行数字处理，就可以得到图像。
当X射线穿过物体时，会引起原子或分子的振动或转动。
原子和分子在x射线上会产生衍射现象，即所谓衍射现象。
利用衍射现象可以得到许多具有不同特点的图像。
X线由电子束激发产生，其波长很短，在穿透物体时会引起电子能级的跃迁，产生一个光子。
电子跃迁到低能级时，电子会发生电离（形成原子或分子）；当它处于高能级时（电子跃迁到高能级），电子会发生激发（形成原子或分子）。
—— 1 —1 —。
医用x光机工作原理
医用x光机工作原理
医用X射线机是一种常见的医疗影像设备，用于诊断和检查患者的内部情况，下面是医用X射线机的工作原理：
1.X射线产生：医用X射线机通过使用高压电源和X射线管来产生X射线。
高压电源提供高能电子，这些电子被加速至很高的速度，然后击中X射线管内的金属阳极。
当高速电子撞击阳极时，它们会释放出能量较高的X射线。
2.X射线束的控制：X射线束通过使用聚焦器和滤波器进行控制。
聚焦器通过聚焦电子束，使其成为较为集中的X射线束，以提高图像分辨率和质量。
滤波器用于筛选掉不需要的低能量X射线，并仅选择适当能量范围的X射线用于成像。
3.患者的照射和影像捕捉：患者需要站立或躺在X射线机的工作区域内。
X射线束从射线管发射出来，穿过患者的身体部位，然后被安装在机器另一侧的检测器捕捉。
检测器可以是电影片、影像增强器或数字式平板探测器。
4.影像处理：检测器捕捉到的X射线会转换成电信号，并通过连接到计算机的数据线传输至计算机系统。
计算机对这些信号进行处理和解析，生成X射线影像。
医生可以通过观察这些影像来诊断患者的疾病或异常情况。
需要注意的是，为确保安全，医用X射线机会采取一系列的防护措施，例如限制辐射范围、使用铅屏蔽和提供防护服等。
同时，医用X射线机的操作和使用应该由专业医务人员在合适的环境下进行，以最大程度地减少辐射风险并确保患者和工作人员的安全。
工业探伤x光机的原理
工业探伤x光机的原理
工业探伤X光机的原理是利用X射线的穿透性进行物体内部的成像。
具体原理如下：
1. X射线生成：通过高压电源将电子加速到一个阴极上，然后以很高的速度撞击到阳极上。
这个过程会产生高速运动的电子，使得阴极材料的原子中的内层电子被弹出，电子当时撞击原子外层电子，当外层电子重新回到原位时就会释放出一定的能量。
2. X射线束的形成：当高速运动的电子撞击到原子外层电子时，释放的能量会以X射线的形式向四面八方传播。
为了产生聚焦并直线传播的X射线束，需要使用一个颈部呈45度角的金属薄片，该薄片称为X射线管窗口。
窗口在阴极和阳极之间，在窗口形成前对气体进行真空抽吸，使得X射线不受气体阻挡，可以流过窗口。
3. 物体的透射和吸收：当X射线束通过物体时，不同密度和厚度的物体会对X 射线束产生不同程度的吸收和散射。
密度大和厚度大的物体对X射线束有较强的吸收作用，而密度小和厚度小的物体对X射线束有较弱的吸收作用。
4. 探测器和成像：探测器位于物体的另一侧，用于接收穿透物体的X射线。
通过测量X射线的强度，可以获得物体内部的吸收情况。
将探测器的测量结果以灰度或彩色的形式显示在监视器上，形成物体的X射线图像。
通过对物体的X射线图像进行分析和比对，可以检测出物体内部存在的缺陷、异物或结构变化，并对其进行评估和判定。
这种非破坏性检测方法在工业探伤领域得到广泛应用。
x射线相衬成像 原理
x射线相衬成像原理
X射线相衬成像是一种利用X射线进行高分辨率成像的技术。
它的原理基于X射线的衍射和干涉现象。
在X射线相衬成像中，X 射线通过被成像的样品并与参考波束进行干涉，从而产生对样品内部微小结构的高分辨率影像。
具体来说，X射线相衬成像的原理包括以下几个方面：
1. 衍射，X射线通过样品时会发生衍射现象，这是因为样品内部的不同区域对X射线的衍射角度不同，导致X射线波前的相位发生变化。
2. 干涉，X射线通过样品后，与参考波束相互干涉。
当X射线波前的相位发生变化时，就会产生干涉图样，这种干涉图样可以提供关于样品内部微小结构的信息。
3. 相衬效应，X射线相衬成像利用了X射线的相衬效应，即通过调节X射线波前的相位差，使得原本被吸收的X射线能够被相衬成像系统检测到，从而实现对样品微小结构的成像。
总的来说，X射线相衬成像的原理基于X射线的衍射、干涉和相衬效应，通过探测X射线波前的相位变化，实现对样品内部微小结构的高分辨率成像。
这种技术在医学影像学、材料科学等领域具有重要的应用前景。

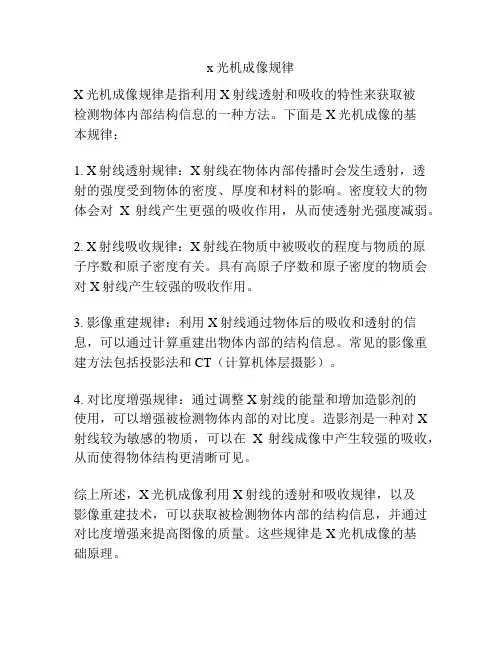

x光机成像规律
x光机成像规律
X光机成像规律是指利用X射线透射和吸收的特性来获取被
检测物体内部结构信息的一种方法。
下面是X光机成像的基
本规律：
1. X射线透射规律：X射线在物体内部传播时会发生透射，透
射的强度受到物体的密度、厚度和材料的影响。
密度较大的物体会对X射线产生更强的吸收作用，从而使透射光强度减弱。
2. X射线吸收规律：X射线在物质中被吸收的程度与物质的原
子序数和原子密度有关。
具有高原子序数和原子密度的物质会对X射线产生较强的吸收作用。
3. 影像重建规律：利用X射线通过物体后的吸收和透射的信息，可以通过计算重建出物体内部的结构信息。
常见的影像重建方法包括投影法和CT（计算机体层摄影）。
4. 对比度增强规律：通过调整X射线的能量和增加造影剂的
使用，可以增强被检测物体内部的对比度。
造影剂是一种对X 射线较为敏感的物质，可以在X射线成像中产生较强的吸收，从而使得物体结构更清晰可见。
综上所述，X光机成像利用X射线的透射和吸收规律，以及
影像重建技术，可以获取被检测物体内部的结构信息，并通过对比度增强来提高图像的质量。
这些规律是X光机成像的基
础原理。
x射线显微镜成像原理
x射线显微镜成像原理
X射线显微镜是一种利用X射线进行成像的仪器。
它的成像原理主要基于材料对X射线的衍射、散射和吸收特性。
1. 衍射原理：材料的晶体结构会对入射的X射线产生衍射现象。
X射线衍射图样可以提供有关材料中原子位置和晶体结构的信息。
X射线显微镜使用高能X射线通过材料，观察并收集它们衍射的图样，从而获得有关材料内部结构的信息。
2. 散射原理：当X射线通过物质时，它们会与物质中的原子相互作用，并发生散射。
X射线显微镜利用这种散射现象来获取样品的成像。
主要有两种类型的散射：弹性散射和非弹性散射。
弹性散射是X 射线与样品中的原子相互作用，然后以同样的能量返回，提供了有关材料表面和内部结构的信息。
非弹性散射则在X射线与物质原子相互作用后，能量发生改变，提供了有关材料中电子和元激发态的信息。
3. 吸收原理：材料对不同能量的X射线有不同的吸收特性。
X射线显微镜利用这种吸收特性对材料进行成像。
被物质吸收的X射线会被探测器捕捉到，形成成像。
综上所述，X射线显微镜通过观察材料的X射线衍射图样、散射和吸收特性来获得有关材料内部结构和成分的信息，从而实现成像。
X光机、CT、MRI、彩超的区别
X光机、CT、MRI、彩超的区别<转>每个去过医院看病的人都或多或少经历或听说过x光、CT、核磁、B超等，这些都是重要的医学影像学检测手段，对疾病的诊断起着举足轻重的作用。
可以肯定的是，每一种技术都有其各自的适用范围．但对于非医学专业的人来讲，这些检测方法究竟是什么原理，是不是真的适合检查自已的疾病往往那是—头雾水。
在这里我就对这些检测技术做一简要介绍．x射线成像x射线成像的原理基于x射线本身的特性和人体组织结构的特点.x射线具有很强的穿透性,能穿透人体的组织结构，而人体组织之间存在着密度和厚度的差异.所以x射线在穿透过程中被吸收的量不同、剩余的x射线又利用其荧光效应和感光效应在荧屏或x光片上形成明暗或黑白对比不同的影像。
这样医生就可以通过x射线检查来识别各种组织,并根据阴影的形态和浓淡变化来分析其是否属于正常。
人体组织结构的密度可分为高密度(如骨、钙化灶等)；中等密月(如软骨、肌肉、神经、实质器官等)低密度(如脂肪、呼吸道和胃肠道的气体等) 当x射线穿透低密度组织时，被吸收的x射线少。
剩余的x射线多．使x射线胶片感光多，从而在x光片上呈现黑影,这是因为其胶片上的光敏感物质与我们日常照相所用的胶卷上的感光物质相同，都是溴化银。
若你有一些摄影知识的话就会知道，胶片感光后产生潜影，经显影和定影处理后，银离子被还原成银．沉积于胶片内,故呈黑色。
而未感光的溴化银会被洗掉，显出透明本色。
所以当x射线穿透高密度组织时，在x光片上呈现白影(即透明度较高，白是相对黑来说的)。
组织器官的厚度对x射线的穿透也有影响，厚的部分吸收x射线多，透过的x射线少，薄的部分则相反c举个例子来说，正常的肺组织因含有低密度的大量气体．故在x 光片上呈现黑色,当肺结核时，肺组织中会出现中等密度的纤维性改变和高密度的钙化灶、x光片上则表现为黑影中出现灰影和白影,从而协助诊断. 尽管现代影像技术，例如CT和MRI(核磁)等对疾病诊断显示出很大的优越性，但一些部位，如胃肠,仍主要使用x射线检查.骨骼肌肉系统和胸部也多首先应用x射线检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x光射线的成像原理
X光射线是一种高能电磁波，具有较短的波长和高能量。
在医疗影像诊断方面，X光射线成像被广泛应用于了解人体内部状况。
那么，X光射线的成像原理是什么呢？接下来，我们将一起探索这个问题。
X光射线成像原理是基于X光射线通过人体组织时的不同吸收率而建立的。
当X光穿过人体组织时，它会被组织的密度、组成和厚度等因素影响，从而将X光以不同的方式吸收、散射或反射。
这种吸收、散射或反射产生的差异被用于产生图像，因为不同的体组织会对X光产生不同的损失。
在进行X光成像时，一般会在需要检查的部位上方或下方放置一台X光机，并通过提供足够的能量，使电子在阳极上产生X射线。
X射线以直线路径从头部（或其他身体部位）通过筛选器，这将降低X射线的能量，然后通过被研究的身体部位。
身体部位会被放在X光感应器上，该感应器包含一组探测器，这些探测器会测量X射线通过它们的强度和数量。
然后，这些信息会传递给计算机，计算机会使用信息为每个探测器构建一个二维图像。
对图像进行编码时，X光机内的探测器将据此计算出每个单独的像素的强度和位置。
此时，像素的颜色和黑亮
度值会因为X射线的吸收率和透过率的不同而发生变化。
结果，计算机将根据这些变化构建最终的图像。
X光成像具有许多优点，它非常适用于检测骨骼和肺部等密度高的部位。
相比其他影像技术，X光成像速度较快，且易于操作，因此在紧急情况下也非常有用。
但是，X 光成像存在某些局限。
它无法为人体的软组织等低密度物质提供足够的对比度，因此在这方面的应用上存在一定的缺陷。
对于这种情况，我们可以使用更高级别的成像技术，例如计算机断层扫描（CT）和磁共振成像（MRI）等。
总的来说，X光射线成像通过其吸收和散射率和组织密度等参数，可以更好地了解人体内部的情况。
这种技术速度快、易于操作，在医学临床中有很大的应用价值。
当然，它也有其局限性，随着科技的发展，我们相信人类将不断发掘出新的成像技术，并不断提高医学诊断的水平。
