ZF-4四用紫外分析仪说明书
紫外检测仪说明书
紫外检测仪说明书1、原理紫外吸收检测器简称紫外检测器（ultraviolet detector，UVD），是基于溶质分子吸收紫外光的原理设计的检测器，其工作原理是Lambert-Beer定律，即当一束单色光透过流动池时，若流动相不吸收光，则吸收度A与吸光组分的浓度C和流动池的光径长度L成正比。
物理上测得物质的透光率，然后取负对数得到吸收度。
大部分常见有机物质和部分无机物质都具有紫外或可见光吸收基团，因而有较强的紫外或可见光吸收能力，因此UVD既有较高的灵敏度，也有很广泛的应用范围，是液相色谱中应用最广泛的检测器。
紫外检测器的波长范围是根据连续光源（氘灯）发出的光，通过狭缝、透镜、光栅、反射镜等光路组件形成单一波长的平行光束。
通过光栅的调节可得到不同波长。
波长范围应该是根据光源来确定的，不同光源波长范围也不一样。
光波根据光的传播频率不一样而划分的。
紫外的测量范围一般为0.0003---5.12（AUFS)，常用为0.005---2.0（AUFS)。
紫外光的范围一般指200-400 nm。
吸收度单位AU (absorbance unit) 是相当于多少伏的电压，范围的大小应该适中较好，实际工作中一般就需要1AU 左右。
核酸蛋白检测仪*工作原理所有紫外吸收检测器工作原理都是基于光的吸收定律---朗伯-比耳定律。
光源经220nm、254nm、280nm、340nm等干涉滤色片提供单色光作为检测核酸、蛋白、酶、多肽的光源。
具体工作原理正如该定律指出，当一束单色光(λ)辐射通过稀浓度物质溶液时，如果溶剂不吸收光，则液体的吸光度与吸光物质的浓度和光经过溶液的距离成正比。
其关系式为：A(λ)=a(λ)bcA=-LgT=Lg1/T核酸蛋白检测仪*操作步骤⑴、在仪器使用前，首先连接好所需配套仪器：层析柱、恒流泵、自动部分收集器、记录仪(色谱工作站)。
将各类插头与插座接妥(220V电源)。
⑵、按下检测仪ON电源开关，电源指示灯亮，说明整台仪器电源开始工作，然后观察光源指示灯，如果亮了，表示光源已开始工作，整台仪器可进入工作状态，将检测仪波长旋钮旋到所需波长刻度上，把量程旋钮拨到100%T档(仪器预热20分钟，待基线平直后可加样测试)。
WFH-203(ZF-1)三用紫外分析仪操作、维护、保养规程
WFH-203（ZF-1）三用紫外分析仪标准操作、维护
保养操作规程
1、目的：建立WFH-203(ZF-1)三用紫外分析仪标准操作、维护保养操作规
程，确保正确操作。
2、适用范围：WFH-203(ZF-1)三用紫外分析仪标准操作、维护保养操作。
3、职责：
3.1质控科检验操作人员负责按该操作规程进行正确操作、维护保养。
3.2质保科负责按该文件对WFH-203(ZF-1)三用紫外分析仪进行管理和监
督。
4、内容：
4.1 WFH-203(ZF-1)三用紫外分析仪标准操作
4.1.1使用之前，首先检查电源插座是否正常，如果正常，接通电源。
4.1.2接通电源后，打开电源开关，（其中有三个开关，第一个为紫外线波长
为254nm开关，仪器发出253.7nm紫外线，按365nm开关，仪器发生365.0nm紫外线点样开关）即可。
根据所检测品的要求选择不同波长的灯光，将被检测样品放在灯下观察荧光和显色情况。
4.2 WFH-203（ZF-1）三用紫外分析仪维护保养规程
4.2.1仪器应置于清洁干燥处保存，应避免受振动，防止滤光片破碎。
4.2.2手指不可触摸滤色片表面和灯管，必要时带上手套操作，以免沾污影响
透光率，沾污后可用酒精、乙醚擦干净。
4.2.3开灯后，操作人员使用时，应将紫外线对准样品照射，避免照射到人体，
最好带上眼镜，以免对人体造成伤害。
4.2.4检测完毕后，将灯光开关关闭，将电源插座拔掉放置好，盖上防尘罩。
4.3、相关文件：
4.4、相关记录：——
4.5、文件变更历史：——。

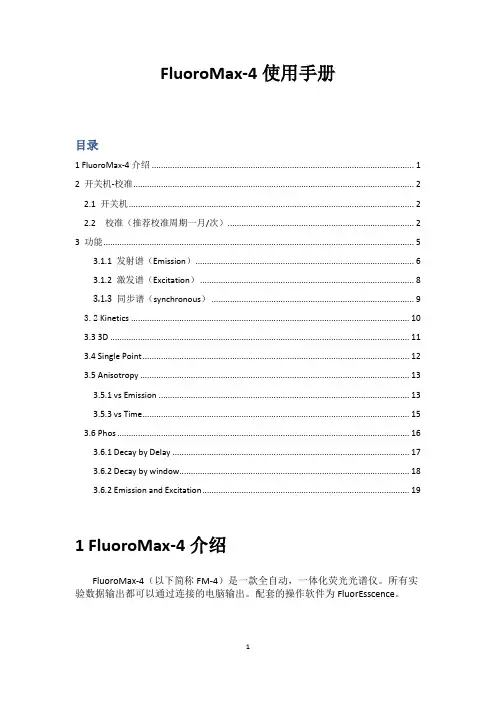

fluoromax-4使用手册
FluoroMax-4使用手册目录1 FluoroMax-4介绍 (1)2 开关机-校准 (2)2.1 开关机 (2)2.2 校准（推荐校准周期一月/次） (2)3 功能 (5)3.1.1 发射谱（Emission） (6)3.1.2 激发谱（Excitation） (8)3.1.3 同步谱（synchronous） (9)3.2 Kinetics (10)3.3 3D (11)3.4 Single Point (12)3.5 Anisotropy (13)3.5.1 vs Emission (13)3.5.3 vs Time (15)3.6 Phos (16)3.6.1 Decay by Delay (17)3.6.2 Decay by window (18)3.6.2 Emission and Excitation (19)1 FluoroMax-4介绍FluoroMax-4（以下简称FM-4）是一款全自动，一体化荧光光谱仪。
所有实验数据输出都可以通过连接的电脑输出。
配套的操作软件为FluorEsscence。
一台完整的FM-4主要由：1）光源[150W无臭氧氙灯光源]；2）激发单色仪；3）参比检测器[R]；4）样品池；5）发射单色仪；6）信号检测器[R]。
2 开关机-校准2.1 开关机开机- 打开FluoroMax-4电源开关（在仪器右侧面），电源键拨到“0”表示关机，“1”表示开机- 电脑开机- 点击桌面FluorEssence软件- 点击仪器会自动建立端口通讯，初始化关机- 关闭FluorEssence，电脑- 关闭FluoroMax-4电源开关建议开机后仪器预热30分钟为宜。
一天内勿频繁开关机操作。
例如早上开机，下午需要继续实验，中午可不关机。
一天实验结束后，再关机。
2.2 校准（推荐校准周期一月/次）使用仪器前须对设备进行校准，保证得到测量数据准确。
校准步骤如下：a 激发端波长校准选择“Spectra”“excitation”使用“Monos”（发射波长350nm，狭缝1nm，发射扫描范围200-600nm，步进1nm）选择“Detectors”（输出信号R）输出信号为氙灯的光谱图，对照最高峰位在467nmb 发射端波长校准（使用建议电阻率在18.3MΩ的纯净水）选择“Spectra ”“emission”在“Monos”界面输入参数（激发波长350nm，狭缝5nm，激发扫描范围365-450nm，步进0.5nm）“Detectors”积分时间0.1s，输出信号“S”。

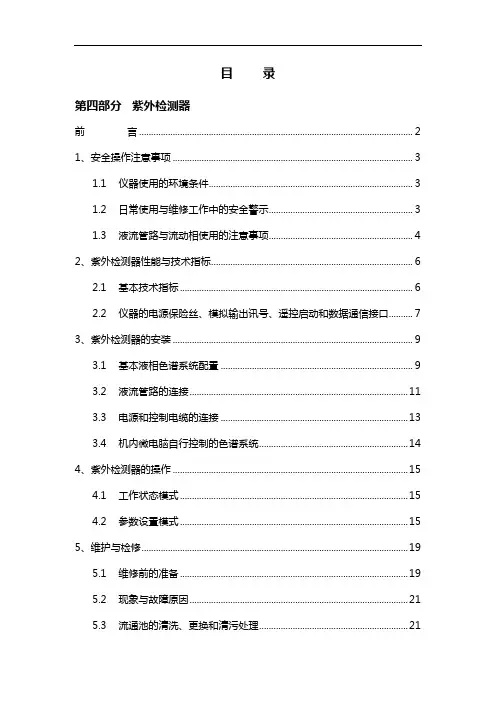

紫外检测器使用使用说明-液相色谱仪
目录第四部分紫外检测器前言 (2)1、安全操作注意事项 (3)1.1 仪器使用的环境条件 (3)1.2 日常使用与维修工作中的安全警示 (3)1.3 液流管路与流动相使用的注意事项 (4)2、紫外检测器性能与技术指标 (6)2.1 基本技术指标 (6)2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 (7)3、紫外检测器的安装 (9)3.1 基本液相色谱系统配置 (9)3.2 液流管路的连接 (11)3.3 电源和控制电缆的连接 (13)3.4 机内微电脑自行控制的色谱系统 (14)4、紫外检测器的操作 (15)4.1 工作状态模式 (15)4.2 参数设置模式 (15)5、维护与检修 (19)5.1 维修前的准备 (19)5.2 现象与故障原因 (21)5.3 流通池的清洗、更换和清污处理 (21)5.3.1 流通池内附留污物的冲洗 (21)5.3.2 流通池的更换 (22)5.3.3 流通池的去污处理 (24)5.4 氘灯的更换 (26)5.4.1 氘灯下卸操作 (26)5.4.2 新氘灯的安装 (28)5.4.3 氘灯光轴的调整 (28)5.5 更换保险丝 (29)前言紫外检测器采用了本公司发明的多项专利技术。
平行双锥孔流通池，提高了光通量、降低了噪声和漂移。
光学系统采用精密定位结构和热隔离技术，提高了光学系统的精确度和热稳定性。
机内具有微电脑控制，可进行系统控制和数据数字化处理。
数字化讯号输出提高了抗干扰能力并降低了信号畸变，避免了二次转换误差。
紫外检测器和高压恒流泵能很方便地与专用色谱工作站联机。
工作站图形化界面能同时控制多达四台高压恒流泵以及紫外检测器，实现多元高压梯度洗脱和波长扫描等功能。
优良的数字化处理能力可实现多种定性、定量分析；建立标准曲线及峰的处理；色谱数据的储存、建立数据库等。
紫外检测器与高压恒流泵可由机内的微电脑设置参数并控制运行。
紫外检测器测量的光吸光度输出讯号可由色谱数据处理机进行液相色谱定波长吸收的定性、定量分析。
紫外光谱仪操作说明
紫外光谱仪（Cary100/300）基本操作1、打开电脑进入Xp系统。
2、打开Cary100/300 主机（注：保证样品室内是空的），紫外主机预热20分钟后开始扫描样品。
A、用Scan对波长进行扫描，具体步骤：1双击Win－UV主显示窗下，双击“Scan”图标对波长进行扫描。
2单击“Setup”功能键，进行参数设置。
(1) 在“Cary Instrument Control”菜单下设置扫描波长范围，纵坐标的范围，“Y mode”Abs。
(2) 点击“Baseline”，点击选中“Baseline Correction”.(3) 点击“Reports”选中“Select for ASCII (csv)”设置完毕，点击“OK”3放入两个参比样品，点击“Baseline”进行基线校正。
4把样品池中的参比样品换成第一个待测样，点击“Start”进行扫描，在弹出的窗口下输入要保存的文件名以及路径（数据请保存在D 盘!!!）点击“确定”。
B、用“Simple Reads”测定特定波长和同一浓度下，不同温度下的Abs。
或者测定特定波长和特定温度下，不同浓度以及不同时间下的Abs。
1、首先接好变温装置，打开变温装置的电源。
2、点击“Win－UV主显示窗下，双击“Simple Reads”输入特定波长，点击Ok3、点击“Zero”4、改变变温面板上的温度值，到达后或者保温特定时间间隔，点击“Read”。
5、保存数据，点击“File”下“Save reports as”选择*.Rtf格式。
C、用“Concentration”测定特定波长下不同浓度下的Abs。
1点击“Win－UV主显示窗下，双击“Concentration”2点击“Setup”设置波长以及测定的样品数。
在“Reports”下选中“Select for ASCII (csv)”3放入空白样，点击“Zero”，归零。
4点击“Start”在弹出的窗口中选择“selected for analysis”中选择“std 1”并选择保存路径。

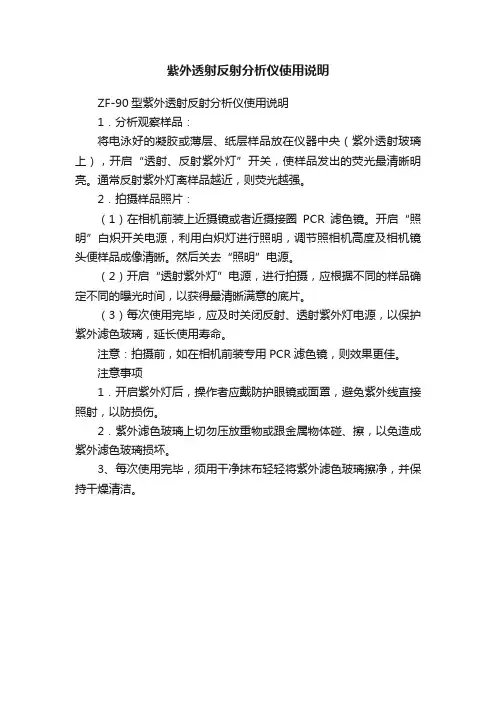

紫外透射反射分析仪使用说明
紫外透射反射分析仪使用说明
ZF-90型紫外透射反射分析仪使用说明
1．分析观察样品：
将电泳好的凝胶或薄层、纸层样品放在仪器中央（紫外透射玻璃上），开启“透射、反射紫外灯”开关，使样品发出的荧光最清晰明亮。
通常反射紫外灯离样品越近，则荧光越强。
2．拍摄样品照片：
（1）在相机前装上近摄镜或者近摄接圈PCR滤色镜。
开启“照明”白炽开关电源，利用白炽灯进行照明，调节照相机高度及相机镜头便样品成像清晰。
然后关去“照明”电源。
（2）开启“透射紫外灯”电源，进行拍摄，应根据不同的样品确定不同的曝光时间，以获得最清晰满意的底片。
（3）每次使用完毕，应及时关闭反射、透射紫外灯电源，以保护紫外滤色玻璃，延长使用寿命。
注意：拍摄前，如在相机前装专用PCR滤色镜，则效果更佳。
注意事项
1．开启紫外灯后，操作者应戴防护眼镜或面罩，避免紫外线直接照射，以防损伤。
2．紫外滤色玻璃上切勿压放重物或跟金属物体碰、擦，以免造成紫外滤色玻璃损坏。
3、每次使用完毕，须用干净抹布轻轻将紫外滤色玻璃擦净，并保持干燥清洁。
三用紫外灯分析仪标准操作规程
目的；本程序《三用紫外灯分析仪使用说明书》规定了三用紫外灯分析仪操作程序。
范围：WFH—203（ZF—1）三用紫外灯分析仪
职责：质量管理部、QC
内容：
1操作说明：
1.1使用本机需要良好的接地装置，确保操作安全。
1.2按下254nm开关，仪器发出253.7nm紫外灯。
按365nm开关，仪器发出365.nm 紫外灯。
按下点样开关，在底座前部发出圆点状可见光，供层析板点样定位用。
WFH —203J按下投射开关，可观片、蛋白分析及点样。
1.3仪器开机二分钟以后，紫外灯输出达到较好的状态。
此时调节灯的高度，即可进行观察分析。
1.4 WFH-204手提紫外灯使用方法只有“开”、“关”之分。
2注意事项
2.1仪器应放在干燥处保存，手指不可触摸滤色片表面，必要时带上手套操作。
2.2灯管的保护：原则上来说工作完毕后及时关闭电源，以延长灯管的寿命，但在工作的一段时间内，请不要频繁开关的电源，以避免高电压冲击缩短灯管和镇流器的使用寿命。
2.3滤色片发生霉变（这是目前国内外均未解决的问题）时，应及时消除。
其办法是：松开反射罩右侧螺丝，取下小盖板，小心拉出滤色片，并将滤色片放在双层平整的毛巾上，然后在滤色片上放些跑光粉或牙膏，用浸水羊毛毡加以擦拭，直至恢复原来模样。
紫外检测器使用说明书-液相色谱仪分解
目录第四部分紫外检测器前言 (1)1、安全操作注意事项 (2)1.1 仪器使用的环境条件 (2)1.2 日常使用与维修工作中的安全警示 (2)1.3 液流管路与流动相使用的注意事项 (2)2、紫外检测器性能与技术指标 (4)2.1 基本技术指标 (4)2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 (4)3、紫外检测器的安装 (7)3.1 基本液相色谱系统配置 (7)3.2 液流管路的连接 (8)3.3 电源和控制电缆的连接 (10)3.4 机内微电脑自行控制的色谱系统 (10)4、紫外检测器的操作 (12)4.1 工作状态模式 (12)4.2 参数设置模式 (12)5、维护与检修 (15)5.1 维修前的准备 (15)5.2 现象与故障原因 (16)5.3 流通池的清洗、更换和清污处理 (16)5.3.1 流通池内附留污物的冲洗 (16)5.3.2 流通池的更换 (17)5.3.3 流通池的去污处理 (18)5.4 氘灯的更换 (19)5.4.1 氘灯下卸操作 (20)5.4.2 新氘灯的安装 (21)5.4.3 氘灯光轴的调整 (21)5.5 更换保险丝 (22)前言紫外检测器采用了本公司发明的多项专利技术。
平行双锥孔流通池，提高了光通量、降低了噪声和漂移。
光学系统采用精密定位结构和热隔离技术，提高了光学系统的精确度和热稳定性。
机内具有微电脑控制，可进行系统控制和数据数字化处理。
数字化讯号输出提高了抗干扰能力并降低了信号畸变，避免了二次转换误差。
紫外检测器和高压恒流泵能很方便地与专用色谱工作站联机。
工作站图形化界面能同时控制多达四台高压恒流泵以及紫外检测器，实现多元高压梯度洗脱和波长扫描等功能。
优良的数字化处理能力可实现多种定性、定量分析；建立标准曲线及峰的处理；色谱数据的储存、建立数据库等。
紫外检测器与高压恒流泵可由机内的微电脑设置参数并控制运行。
紫外检测器测量的光吸光度输出讯号可由色谱数据处理机进行液相色谱定波长吸收的定性、定量分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0～+35℃ 相对湿度≤80%
保修
一年
重量
3KGBiblioteka 功率25W电源
AC220V±10% 50HZ
ZF-4 型四用紫外分析仪操作使用注意事项：
①紫外滤色片不能和金属物体碰擦，不能受力，表面应保持干燥清洁，每次使用完毕要用干净纱
布擦净。
②操作人员使用时，应将紫外线对准样品照射，并避免紫外线照射到人体。
品名
三用紫外分析仪 ZF-6 ZF-4 型四用紫外分析 手提式紫外分析仪 ZF-5
紫外线波长 254、 365nm
254、302、365nm
254、 365、 302nm(可选)
紫外灯管
6W×2 根
6W×3 根
6W×2 根
紫外滤光片尺 200×50mm
200×80mm
200×50mm
寸
可见光
4W
温度
上海京工实业有限公司
一、ZF-4 型四用紫外分析仪概述： ZF-4 型四用紫外分析仪是上海京工实业有限公司最新研制紫外仪器系列之一，可发出短波、中 波、长波紫外线和可见光四种波长的光辐射。四用紫外分析仪 ZF-4 型发出的紫外线强度高，稳 定性好，广泛应用于分子生物学，化学，法医鉴定等。 1 、在生物化学、医学中，可对 DNA、RNA 电泳凝胶样品进行观察分析，检测蛋白质、核甘酸 等。 2 、在制药工业中，可用来检查激素生物碱、维生素等能产生萤光的药品质量，特别适宜作薄 层分析，纸层分析和检测。 3 、在化工、染料工业中、可鉴别不同种类的原油和橡胶制品，测定各种萤光材料、萤光指示 剂、添加剂等。 4 、在纺织工业中可用于鉴别棉花、合成纤维、真丝人造纤维、羊毛等各种原科。 5 、在食品工业中可用于检验黄曲毒素、食品添加剂、以及粮食、蔬菜、水果、可可豆脂、糖、 蛋等的质量。 6 、在公安部门可用于法医鉴定等场合。 二、ZF-4 型四用紫外分析仪主要技术性能： 1 、紫外线波长：短波紫外波长为 254nm、中波紫外波长为 302nm、长波紫外波长为 365nm 2 、电源：AC220V ±10%50Hz 3 、功率：短波紫外：6W、中波紫外：6W、长波紫外：6W、可见光：4W 、紫外滤色玻璃尺 寸： 200 × 80mm 主要技术指标：
