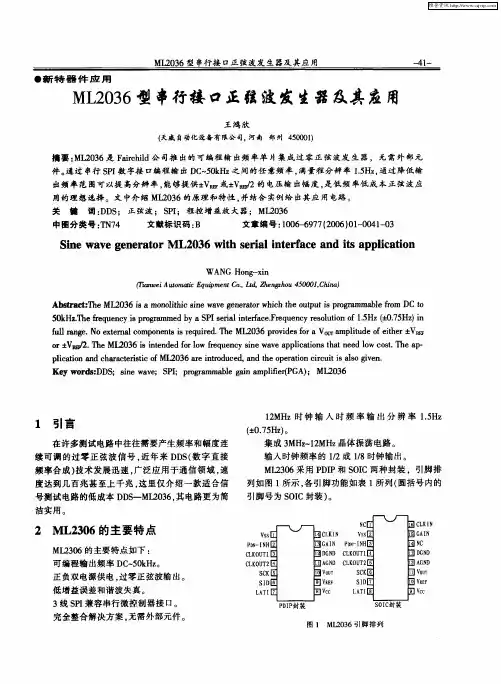

ML2036型串行接口正弦波发生器及其应用
５ ｋ ｚ ｈ ｅ ｕ ｎｙｉ ｐｏ ａ ｅ ｙａＳ Ｉ ｅ ａ ｔｒ ｃ ． ｅ ｕ ｎｙｒｓｌｔ ｎｏ ．Ｈ Ｏ７ Ｈ ）ｎ Ｏ Ｈ ． ｅ ｒｑ ｅ ｃ ｒｇ ｍｍ ｄｂ Ｐ ｒ ｌｎｅｆ ｅ ｒｑ ｅ ｃ ｏｕｉ ｆ ５ ｚｆ ． ｚ ｉ Ｔ ｆ ｓ ｒ ｓｉ ｉ ａ Ｆ ｅ ｏ １ 士 ５
出频 率 范 围可 以提 高分 辨 率 ， 够提供 ± Ｒ 或± 髓 的 电压输 出幅度 ， 能 ＶＥ Ｆ Ｖ 是低 频 率低 成 本 正 弦波 应
用的理 想 选择 。文 中介 绍 ＭＬ ０ ６的原理 和特性 ， 结合 实例给 出其 应 用 电路 。 ２３ 并
关 键 词 ： Ｄ ： 正弦波 ；Ｓ Ｉ ＤＳ Ｐ ；程控 增 益放 大 器； ＭＬ ０ ６ ２ ３
１ 引言
在许 多测试 电路 中往 往需 要产生 频率 和 幅度连 续 可 调 的 过零 正 弦波 信 号 ， 年来 Ｄ Ｓ 数 字 直 接 近 Ｄ（
１ＭＨ ２ ｚ时 钟 输 入 时 频 率 输 出 分 辨 率 １ Ｈ ． ｚ ５ （０７ Ｈ ） ± ．５ ｚ。 集 成 ３ １ＭＨ ＭＨ ２ ｚ晶体 振 荡 电路 。 输 入时钟 频率 的 １ ， ２或 １８时钟输 出 。 ／ ＭＬ ３ ６采用 Ｐ Ｉ ２０ Ｄ Ｐ和 Ｓ Ｉ 种封 装 。引脚排 ＯＣ两 列如图 １ 所示 ， 引脚功 能如表 ｌ 列 （ 各 所 圆括 号 内的
引脚 号为 Ｓ Ｉ Ｏ Ｃ封装 ） 。
频率合成 ） 技术发展迅速， 广泛应用于通信领域 ， 速 度达 到几 百 兆甚 至上 千 兆 ， 这里 仅 介 绍一 款 适合 信
号测试 电路 的低成 本 Ｄ Ｓ ＭＬ０ ６ 其 电路更 为简 Ｄ— ２３， 洁实用 。
２ Ｍ［２ ０ Ｌ ３ ６的主 要 特 点
基于ML2035的简易正弦信号发生器(05-100)
基于ML2035的简易正弦信号发生器(05-100)
正弦信号源是一种广泛应用的信号源,对它的要求也随着技术的发展越来越高。
传统的正弦信号发生器往往在低频输出时的频率的稳定度和精度等指
标都不高。
为了获得高频率稳定度的信号源,往往采用锁相环实现,但这种方法
电路复杂、体积庞大。
近年来,DDS 技术由于具有容易产生频率快速转换、分
辨率高、相位可控的信号,这在电子测量、雷达系统、调频通信、电子对抗等领域得到了十分广泛的应用。
然而,如果选用通常的ADI 公司的系列DDS 芯片研制低频正弦信号发生器,往往需要外部微处理器,因此电路较复杂,并且频率稳定
度不佳。
为此,笔者基于ML2035 设计简易的正弦信号发生器,它具有外围元器
件少,电路实现简单,可以不需要外部微处理器的特点。
ML2035 是Micro Linear 公司的一款单片正弦信号发生芯片,它可以在几乎不需要其它外围器件的条件下,产生直流到25kHz 的正弦信号,并且它的输出
正弦信号频率可以由16 比特的串行比特字控制。
因此,ML2035 可以广泛地应
用于需要价格低、精度高的正弦信号发生器的无线通信或调制解调等领域。
ML2035 的主要特点如下：
输出正弦信号频率为直流到25kHz; 具有低增益误差和低谱波畸变性能; 具有3 线SPI 兼容性串行微处理器接口,并具有数据锁存功能; 具有不需要外围器件的全集成解决方案功能; 频率分辨率可达1.5Hz(+-0.75Hz)(当输入时钟频率为12MHz); 自带3-12MHz 的内部晶振具有同步和异步的数据加载功能。
表1 使用常见标准晶振时ML2035 所需频率控制字和频率误差情况
正弦信号的产生。

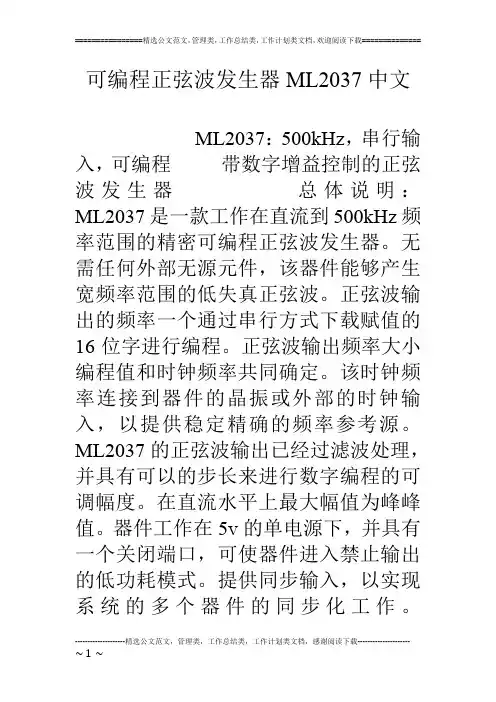

可编程正弦波发生器ml37中文
可编程正弦波发生器ML2037中文ML2037：500kHz，串行输入，可编程带数字增益控制的正弦波发生器总体说明：ML2037是一款工作在直流到500kHz频率范围的精密可编程正弦波发生器。
无需任何外部无源元件，该器件能够产生宽频率范围的低失真正弦波。
正弦波输出的频率一个通过串行方式下载赋值的16位字进行编程。
正弦波输出频率大小编程值和时钟频率共同确定。
该时钟频率连接到器件的晶振或外部的时钟输入，以提供稳定精确的频率参考源。
ML2037的正弦波输出已经过滤波处理，并具有可以的步长来进行数字编程的可调幅度。
在直流水平上最大幅值为峰峰值。
器件工作在5v的单电源下，并具有一个关闭端口，可使器件进入禁止输出的低功耗模式。
提供同步输入，以实现系统的多个器件的同步化工作。
特性：*可编程的输出频率：直流到400kHz——使用晶振；直流到500kHz——使用外部数字时钟。
*带双缓冲锁存器的三线SPI兼容串行接口，实现频率编程。
*数字增益控制，实现输出幅度编程可调。
*提供多路正弦波同步化的同步输入。
*提供休眠模式的关闭端口。
*单5V电源驱动。
结构简图：引脚布局：顶端视图引脚描述：引脚号名称功能1，5 DGND 该IC数字部分的接地2SYNC 同步化输入。
保持该引脚为“低”，可停止正弦波输出并使相位重置为0. 3 CLK OUT 内部高频时钟产生器的输出。
输出时钟频率为内部时钟频率的一半。
4 S CLK串行数据时钟输入。
数据在S CLK的下降沿依次送入移位寄存器。
6 S DATA IN 进行输出频率编程的串行数据输入端。
7 S ENABLE 串行接口使能控制。
加在该引脚为逻辑１时允许数据进入锁存器。
8 SHDN 该引脚为逻辑高电平时可使发生器的输出关闭并使IC进入低功耗待机状态。
9 A GND该IC模拟部分以及输出端的参考地10 OUT正弦波输出。
正弦波幅度在的直流水平附近变化。
11,12 A Vcc 该IC模拟部分的电源端13 CLK IN 内部高频时钟发生器的输入端。
正余弦调理芯片
正余弦调理芯片正余弦调理芯片（Digital Signal Processor，DSP）是一种专门用于数字信号处理的集成电路芯片。
它的设计灵感来自于正弦和余弦函数在信号处理中的重要性。
正余弦调理芯片广泛应用于通信、音频、视频、雷达、医疗等领域，具有高效、稳定、快速处理信号的优势。
本文将从原理、应用和发展趋势三个方面介绍正余弦调理芯片的相关知识。
一、原理正余弦调理芯片是基于数字信号处理技术的，其核心原理是利用数学算法对输入信号进行数字化处理。
正弦函数和余弦函数是周期函数，具有很好的周期性和频谱特性，因此在信号处理中被广泛使用。
正余弦调理芯片通过对输入信号进行采样、量化、编码和解码等处理过程，实现对信号的分析、变换和合成。
二、应用正余弦调理芯片在通信领域有着广泛的应用。
在数字通信系统中，正余弦调理芯片用于信号的调制与解调、信号的滤波和频谱分析等。
在音频和视频领域，正余弦调理芯片可以实现音频和视频信号的编码和解码、音频的降噪和音效处理等功能。
在雷达和医疗领域，正余弦调理芯片可以进行信号的距离测量、目标检测和信号的滤波处理。
除此之外，正余弦调理芯片还广泛应用于科学实验、航天航空、自动化控制等领域。
三、发展趋势正余弦调理芯片作为一种数字信号处理器件，随着科技的不断进步和应用需求的增加，其发展也呈现出以下几个趋势：1. 集成度提高：随着集成电路技术的不断进步，正余弦调理芯片的集成度将越来越高，功能越来越强大。
未来的正余弦调理芯片可能集成更多的功能模块，如模拟转数字接口、数字滤波器等。
2. 多核处理：随着信号处理算法的复杂性增加，单核正余弦调理芯片的处理能力可能无法满足需求。
因此，未来的正余弦调理芯片可能采用多核处理架构，提高处理能力和效率。
3. 低功耗设计：正余弦调理芯片在无线通信和移动设备中的应用越来越广泛，对功耗的要求也越来越高。
未来的正余弦调理芯片将更加注重功耗的优化设计，以满足移动设备的需求。
4. 物联网应用：随着物联网的发展，对于低功耗、低成本、小型化的正余弦调理芯片需求将逐渐增加。
开关型稳压芯片LM2576中文资料
开关型稳压芯片LM2576中文材料之杨若古兰创作LM2576系列开关稳压集成电路是线性三端稳压器件(如78xx 系列端稳压集成电路)的替代品，它具有可靠的工作功能、较高的工作效力和较强的输出电流驱动能力，从而为MCU 的波动、可靠工作提供了强无力的包管.LM2576简介LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器(52kHz)和基准稳压器(1.23V)，并具有完美的呵护电路，包含电流限制及热关断电路等，利用该器件只需极少的核心器件即可构成高效稳压电路.LM2576系列包含LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列.各系列产品均提供有3.3V(-3.3)、5V(-5.0)、12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品.此外，该芯片还提供了工作形态的内部控制引脚.LM2576系列开关稳压集成电路的次要特性如下[2]：●最大输出电流：3A;●最高输入电压：LM2576为40V，LM2576HV为60V;●输出电压：3.3V、5V、12V、15V和ADJ(可调)等可选;●振东频率：52kHz;●转换效力：75%～88%(分歧电压输出时的效力分歧);●控制方式：PWM;●工作温度范围：-40℃～+125℃●工作模式：低功耗/正常两种模式可内部控制;●工作模式控制：TTL电平兼容;●所需内部元件：仅四个(不成调)或六个(可调);●器件呵护：热关断及电流限制;●封装方式：TO-220或TO-263.LM2576的内部框图如图1所示，该框图的引脚定义对应于五脚TO-220封装方式.LM2576内部包含52kHz振荡器、1.23V基准稳压电路、热关断电路、电流限制电路、放大器、比较器及内部稳压电路等.为了发生分歧的输出电压，通常将比较器的负端接基准电压(1.23V)，正端接分压电阻收集，如许可根据输出电压的分歧选定分歧的阻值，其中R1=1kΩ(可调-ADJ时开路)，R2分别为1.7 kΩ(3.3V)、3.1 kΩ(5V)、8.84 kΩ(12V)、11.3 kΩ(15V)和0(-ADJ)，上述电阻根据型号分歧已在芯片内部做了精确调整，因此无需使用者考虑.将输出电压分压电阻收集的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压坚持波动.由图1及LM2576系列开关稳压集成电路的特性可以看出，以LM2576为核心的开关稳压电源完整可以取代三端稳压器件构成的MCU稳压电源.2 LM2576利用举例2.1 基本利用设计由LM2576构成的基本稳压电路仅需四个核心器件，其电路如图1所示.电感L1的选摘要根据LM2576的输出电压、最大输入电压、最大负载电流等参数选择，首先，根据如下公式计算出电压·微秒常数(E·T)：E·T=(Vin - Vout)×Vout/ Vin×1000/f?? (1)上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、f是LM2576的工作振荡频率值(52kHz).E·T确定以后，就可参照参考文献所提供的响应的电压·微秒常数和负载电流曲线来查找所需的电感值了.(下图为：图三)该电路中的输入电容Cin普通应大于或等于100μF，安装时请求尽量靠近LM2576的输入引脚，其耐压值应与最大输入电压值相匹配.而输出电容Cout的值应根据下式进行计算(单位μF)：C≥13300 Vin/ Vout×L (2)上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、L是经计算并查表选出的电感L1的值，其单位是μH.电容C铁耐压值应大于额定输出电压的1.5～2倍.对于5V电压输出而言，推荐使用耐压值为16V的电容器.二极管D1的额定电流值应大于最大负载电流的1.2倍，考虑到负载短路的情况，二极管的额定电流值应大于LM2576的最大电流限制.二极管的反向电压应大于最大输入电压的1.25倍.参考文献中推荐使用1N582x系列的肖特基二极管.Vin的选择应考虑交流电压最低跌落值(Vac-min)所对应的LM2576输入电压值及LM2576的最小输入答应电压值Vmin(以5V电压输出为例，该值为8V)，是以，Vin可根据下式计算：Vin≥(220Vmin/Vac-min)如果交流电压最低答应跌落30%(Vac-min=154V)、LM2576的电压输出为5V(Vmin=8V)，则当Vac=220V时，LM2576的输入直流电压应大于11.5V，通常可选为12V. 2.2 工作模式可控利用设计LM2576的5脚输入电平可用于控制LM2576的工作形态.5脚输入电平与TTL电平兼容.当输入为低电平时，LM2576正常工作;当输入为高电平时，LM2576停止输出并进入低功耗形态.图3是LM2576的工作模式可控电路道理图.图3中，下拉电阻可包管MCU-CON控制端为低时LM2576的正常工作.Shutdown Input的控制端旌旗灯号来自MCU，该端为低电平时，LM2576停止输出，零碎进入低功耗形态.当为该端为高电平时，三极管导通会使LM2576从头工作.设计时包管当MCU-CON控制端为高电平且三极管导通时，电阻R不至于因过流而损坏MCU的输出控制端.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ML2036 中文资料 （正弦波发生器芯片 ）1.ML2036 功能
及特点概述 ML2036 是一通过串行 SPI 数字接口编程输出
DC-50kHz 之间的任意频率的 ,单片正弦波发生器芯片 ,无需
外部元件。
, 满量程分辨率 1.5Hz, 通过降低输出频率范围可以
提高分辨率，能够提供± VRE^± VREP/2的电压输出幅度，
是低频率低成本正弦波应用的理想选择。
ML2306 的主要特
点是: •可编程输出频率 DC - 50kHz 。
•12MHz 的时钟输入时频率输出分辨率
•输入时钟频率的 1/2 或 1/8 时钟输出。
2.ML2306 封装,引脚排列如图 1 所示,各引脚功能如表 1 所列（圆括号 内
的引脚号为 SOIC 封装）。
3 ML2306 基本原理 ML2306
由可编程频率发生器、正弦波发生器、晶体振荡器和串行数
位数据字产生频率稳定的数字输出。
频率发生器是由
fCLKIN/4时钟控制的相位累加器组成，每4个CLKIN 周期存
储在数据锁存器中的数据加到相位累加器 ,输出频率等于累 ML2036 中文资料 （正弦波发生器芯片 ）
•正负双电源
供电 ,过零正弦波输出。
•低增益误差和谐波失真。
•3线 SPI 兼容串行微控制器接口。
•完全整合解决方案 , 1.5Hz (± 0.75Hz )。
•集成3MHz - 12MHz 晶体振荡电 路。
引脚图及功能描述 ML2306 采用 PDIP 和 SOIC 两种
字接口组成。
3.1 频率发生器 可编程频率发生器通过 16
加器溢出率。
当 fCLKIN = 12.352MHz 时,△ fMIN W.5Hz
(± 0.75Hz )，通过使用一个低输入时钟频率可以获得较高分 辨率的频率输出。
例如当fCLKIN = 1MHz 时，△ fMIN =0.12Hz
输出频率：fOUT = fCLKIN (D15 - D0 ) DEC/223
频率分辨率：△ fMIN 4CLKIN/2233.2 正弦波 组成。
正弦查找表存储有正弦波的量化数据 ,在时钟控制下循 环输出这些量化数据驱动数模转换 DAC 产生阶梯正弦波 ,再
有一个基准电压 VREF 输入。
当增益控制 GAIN 输入逻辑 1
时,VOUT 正弦波峰峰值电压等于± VREF,VREF= 0V -
VCC －1.5V ) ;当 GAIN 输入逻辑 0 时 VOUT 峰峰值电压
等于± VREF/2,VREF = 0V - VCC 。
零点偏移电压 VOS 是峰峰值输出电压的函数 ,如果 VOUT (P
-P )= 2.5V,VOUT (MAX ) =± 50mV,则 VOS (MAX )=
±[ (2.5＋VOUT (P -P ))/100]。
3.3 晶体振荡器
以在CLKIN 和DGND 之间放置一个 3MHz - 12.352MHz 的 晶体,不需要其他外部电容或元件 ,也可以直接用 0-12MHz
的外部时钟驱动 CLKIN 。
BL2036 还有两个时钟输出用于驱 动其他外部器件 ,CLKOUT1 是从 CLKIN 的 2 分频输 出,CLKOUT2是从CLKIN 的8分频输出。
3.4串行数字接
± 0.06Hz )。
发生器
正弦波发生器由正弦查找表、 DAC 和低通滤波器
经过低通平滑滤波器便可产生平滑的正弦波。
ML2036
模拟输出 VOUT 的 体振荡器为可编程频率发生器产生一个精确的参考时钟 ,可
口串行数字接口由一个移位寄存器和数据锁存器组成
时钟输入信号SCK 、数据输入信号SID 和数据锁存信号LATI
可以与任何微处理器方便接口。
数据线SID 上的串行16 位数据字在串行移位时钟SCK 上升沿进入16 位移位寄存器,
数据装载到移位寄存器后在LATI 下降沿锁存,LATI 下降沿应
该出现在SCK 低电平期间,时序如图2 所示。
3.5 抑制模式
和掉电模式ML2036 具有抑制模式和掉电模式,设置情
况如表2 所列。
如果PDN －INH 是逻辑1,通过在移位寄存
器所有位插入0,同时使LATI 变为逻辑1 且保持为高电平,器
件进入掉电模式,在这种状态下,功率消耗减少到11.5mW 最大值,VOUT输出为OV。
也可以通过PDN - INH引脚变为逻
辑0使ML2036进入掉电模式，而无需考虑移位寄存器内容和
LATI 状态。
如果使PDN -INH 引脚变为VSS-（VSS＋
0.5V ），同时把移位寄存器所有位插入0并把LATI引脚变为
逻辑1, 器件进入抑制模式,VOUT 将完成最后半个正弦波周
期后接近VOS 范围,就如同没有电压输出一样,如图3所示。
4 ML2036 应用电路ML2036 简单易用,可以很方便
的产生程控正弦波信号,图4所示是ML2036 产生程控增益正弦波的硬件原理设计,图中的U3（AD5262 ）是程控数字电位器,具有256 个节点,正负双电源供电,可以处理正负双向交流
信号,过零正弦波峰峰值（± 2.5V ）分辨率可以达到VREF/256 =10mW,再经过运放把峰峰值放大为20V。
单片机
AT89C2051 用普通I/0 口即可模拟ML2036 和数字电位器
AD5262 的数字接口,从而对输出正弦波进行频率和幅度的控制。
再把单片机串口收发信号经232 电平转换后接到PC 机串口,就构成幅度和频率都可以连续程控的过零正弦波信号发生器。
点击进入ML2036 DataSheet.pdf 页面。
